原装优利德UT61E和改装过外部基准电位器的温漂对比实验

发表于：2019-5-5 15:23:12 12027
万用表
主题类别: 制作_改装
仪表品牌: 优利德（UNI-T）
显示方式: 四位半
型号或关键字: UT61E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

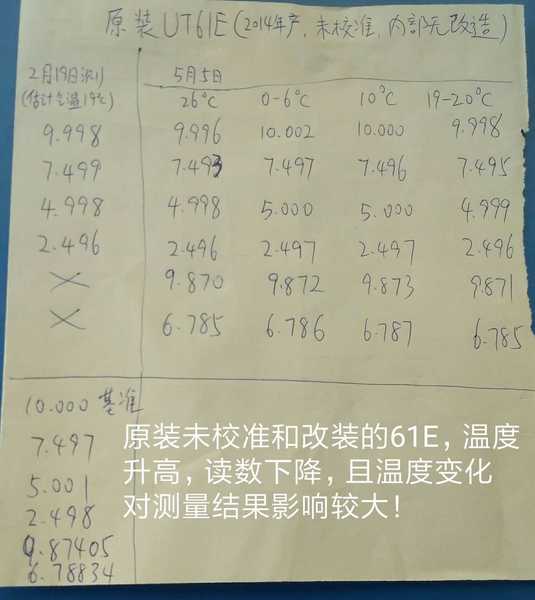

从对比数据来看，增加了外部基准芯片和更换了电位器的61E，温漂很小了！
而原装的未改造过的，明显温漂要大一些！

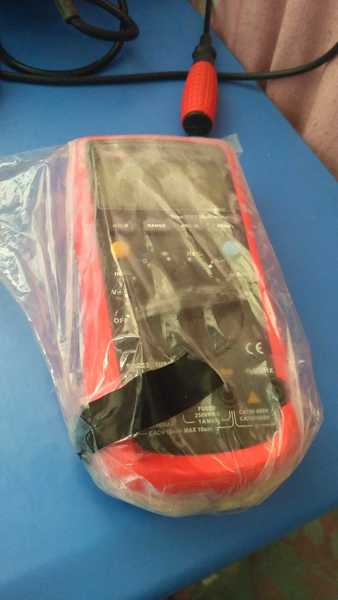

室温下测量基准电压，然后放入冰箱冷冻室20分钟，再测试回温过程中不同温度下的测量数据！

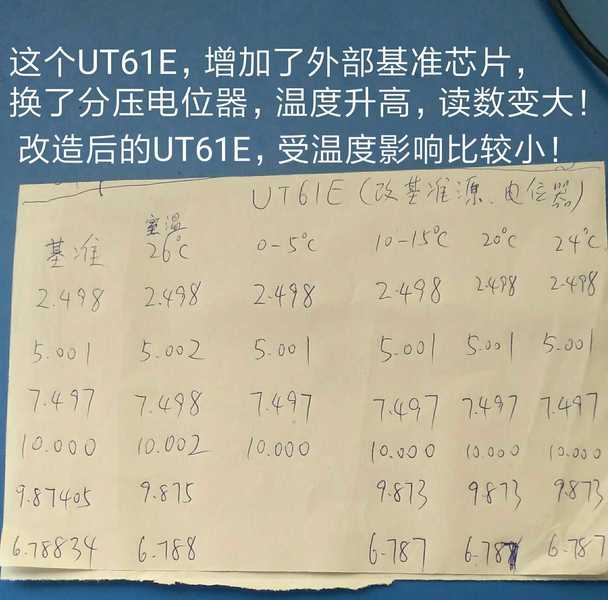

改造过的，0-20度之间几乎没有变化，没有改造过的，尾数有几个字的变化！

基准电压用的是AD584和LM399

改造过的61E，温度越高，测量电压值越高，测量电阻值越低！
没有改造过的，温度越高，测量电压值越低，测量电阻值越高！




以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（24）

光速飞行 数字大神J 2019-5-5 15:39:55
我的UT71E也不准，优利德的表，没买得过一个是准的，国产表，想找个准确的表真难。
2019-5-5 15:39:55 回复
43545 管理员 2019-5-5 15:40:15
外部基准芯片，怎么加进去？？
2019-5-5 15:40:15 回复
光速飞行 数字大神J 2019-5-5 15:51:00
加外部基准用处不大，是整个表设计，硬件，软件整体工程的问题，有点难搞
2019-5-5 15:51:00 回复
光速飞行 数字大神J 2019-5-5 15:57:08
本帖最后由 光速飞行 于 2019-5-5 16:00 编辑

换基准和只分电容，就是一个安慰奖罢了。
2019-5-5 15:57:08 回复
勇闯沙滩 数字大神J 2019-5-5 16:01:04
在别的地方看到改造优利德UT61E的很多，但是这表炒的还很火。你的改造只有数据，表还包起来了，想看看改造后的图。
2019-5-5 16:01:04 回复
光速飞行 数字大神J 2019-5-5 16:10:30
本帖最后由 光速飞行 于 2019-5-5 16:11 编辑

业余改装万用表，最大的难处是，没有校验仪，有校验仪，才知道自己改成不成功。
2019-5-5 16:10:30 回复
wgsd 数字大神J 2019-5-5 17:06:17
改的不错，看原数字的基准大概在几十ppm，改后只有几个ppm，效果明显，看来表内的分压电阻也很好。
2019-5-5 17:06:17 回复
wgsd 数字大神J 2019-5-5 17:11:15
温度测试方法还待改进，准确的测试至少的保证温度恒定在1小时以上，高位表时间更的长。
2019-5-5 17:11:15 回复
西林迷 数字精灵G 2019-5-5 17:57:59
勇闯沙滩 发表于 2019-5-5 16:01
在别的地方看到改造优利德UT61E的很多，但是这表炒的还很火。你的改造只有数据，表还包起来了，想看看改造 ...

主要是这表，价格算是便宜，速度快，还是四位半，模拟条好用，这几个加起来，确实是维修好表，如果要求一字不差，那就换别的表好了。。。
2019-5-5 17:57:59 回复
光速飞行 数字大神J 2019-5-5 18:01:57
本帖最后由 光速飞行 于 2019-5-5 18:03 编辑
西林迷 发表于 2019-5-5 17:57
主要是这表，价格算是便宜，速度快，还是四位半，模拟条好用，这几个加起来，确实是维修好表，如果要求一 ...

国产四位半表，我多的是，一般都是差５－８个字，档位线性也不好，国产公司都这样子，就是费思好一些。
2019-5-5 18:01:57 回复
人艰不拆 数字王者I 2019-5-6 08:45:24
装在哪里呢
2019-5-6 08:45:24 回复
hc061218 楼主     数字王者I 2019-5-6 12:11:19

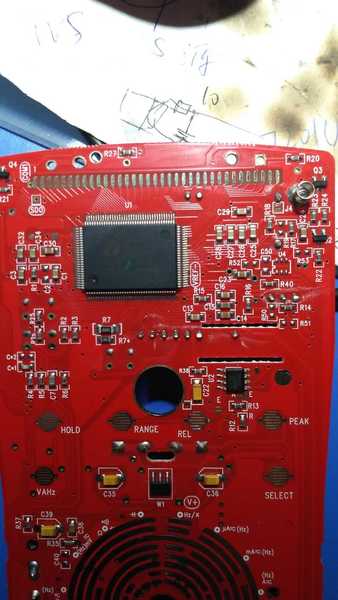

我的是老版本的UT61E，原主板预留了外置基准电压芯片的焊盘，直接焊上就完了，网上有教程！新出厂的主板上已经去掉了，没法直接加外置基准电压芯片了！
以下程序自动插入未在内容中添加的图片或附件
2019-5-6 12:11:19 回复
hc061218 楼主     数字王者I 2019-5-6 12:11:50
hc061218 发表于 2019-5-6 12:11
我的是老版本的UT61E，原主板预留了外置基准电压芯片的焊盘，直接焊上就完了，网上有教程！新出厂的主板上 ...

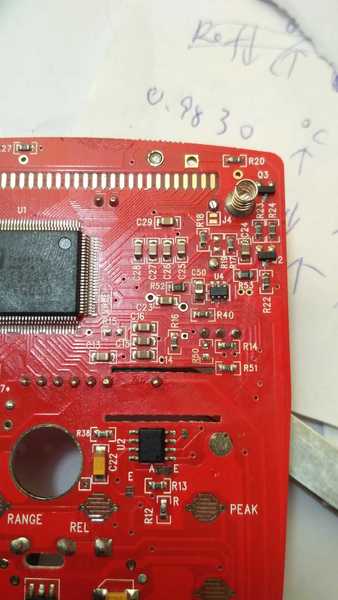

图中U4芯片就是基准电压芯片！
2019-5-6 12:11:50 回复
人艰不拆 数字王者I 2019-5-6 12:21:26
hc061218 发表于 2019-5-6 12:11
我的是老版本的UT61E，原主板预留了外置基准电压芯片的焊盘，直接焊上就完了，网上有教程！新出厂的主板上 ...

还有这样封装的ad584啊
2019-5-6 12:21:26 回复
hc061218 楼主     数字王者I 2019-5-6 12:25:20
IMG_20190129_200021.jpg 这是改造前的图片，新版本的去掉了安装位置，要加的话只能飞线了
2019-5-6 12:25:20 回复
hc061218 楼主     数字王者I 2019-5-6 12:37:40
hc061218 发表于 2019-5-6 12:11
我的是老版本的UT61E，原主板预留了外置基准电压芯片的焊盘，直接焊上就完了，网上有教程！新出厂的主板上 ...

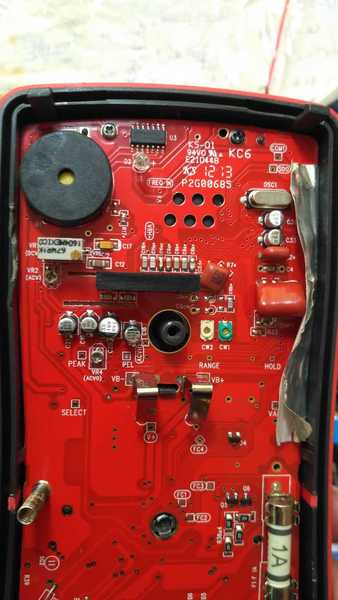

分压电位器原装的是个普通的蓝色电位器，零卖不过几毛钱，测试过，阻值受温度影响很大，换成了灰白色的美国BI的，之所以选择BI，就是因为它号称可以PK 另一个美国著名的BOURNS品牌。估计用BOURNS效果应该也不错！
2019-5-6 12:37:40 回复
hc061218 楼主     数字王者I 2019-5-6 12:46:16
光速飞行 发表于 2019-5-5 15:51
加外部基准用处不大，是整个表设计，硬件，软件整体工程的问题，有点难搞 ...

国产表整体设计确实差劲，不过连老掉牙的7129都是外部基准，UT61E  VC86E之类的还用芯片内部基准就不好理解了，况且设计之处厂家是考虑过用外部基准的！ 芯片内部基准据说温漂高达70以上，台表的温漂一般10-30，还不能保证尾数不漂，四位半的手持表这么高的温漂，难以理解
2019-5-6 12:46:16 回复
hc061218 楼主     数字王者I 2019-5-6 13:49:25
人艰不拆 发表于 2019-5-6 12:21
还有这样封装的ad584啊

这不是AD584
2019-5-6 13:49:25 回复
wgsd 数字大神J 2019-5-6 13:56:37
基准像是LT1790，这芯片指标不错，61E采用9V供电不是很理想。
2019-5-6 13:56:37 回复
