维修DT9205A+万用表电容档故障一例

维修DT9205A+万用表电容档故障一例
故障表现:其它所有档位正常，电容档测量读数只有正常值的1/5。
由于理论知识和实践经验都欠缺！
只能用排除法，检查了大部分二极管电阻电容，没有发现异常！又把LM324和74HC14D芯片代换了，还是不行！
转而怀疑转盘，由于弹片位置实在找不到参照图，鉴于其它档位都正常，暂且认为弹片位置正确！

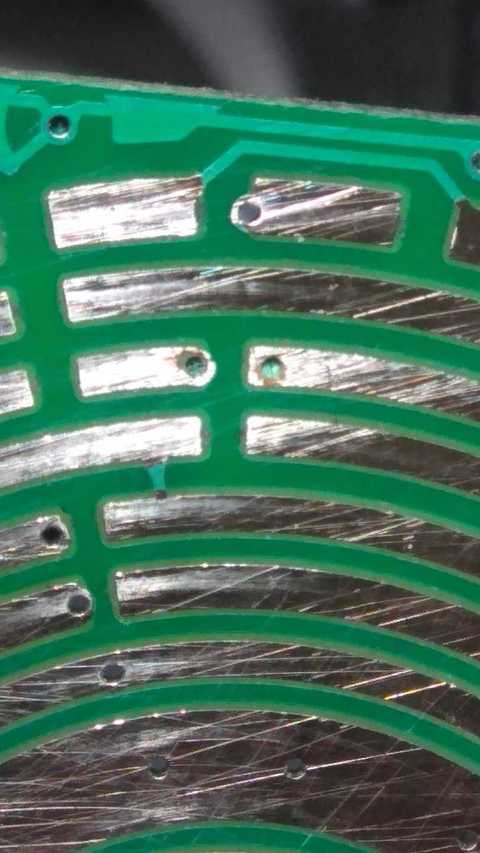

修了一晚上，没有查出问题，早晨起来，仔细观察主板，然后就发现电容档转盘位置有两处过孔腐蚀严重，测量发现，有一个过孔不通。本来想修复过孔，发现很难，只好飞线解决。另外一个过孔腐蚀更严重，但，好在是通的，暂且不管他了，这个孔是独立的，没地方飞线！

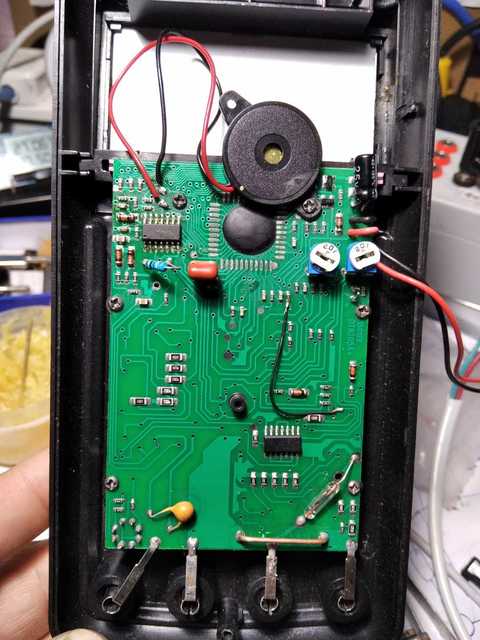

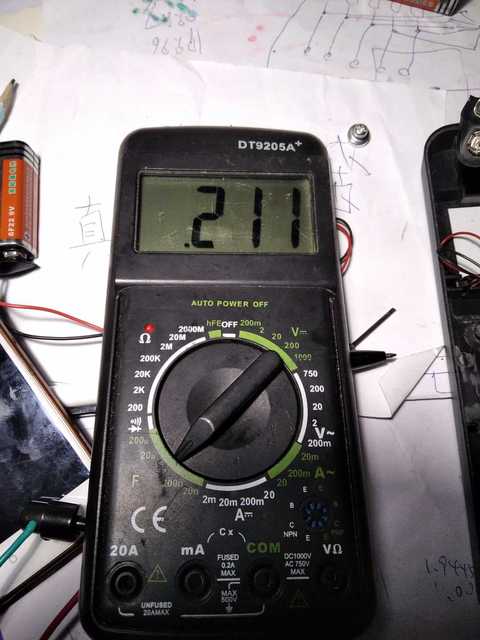

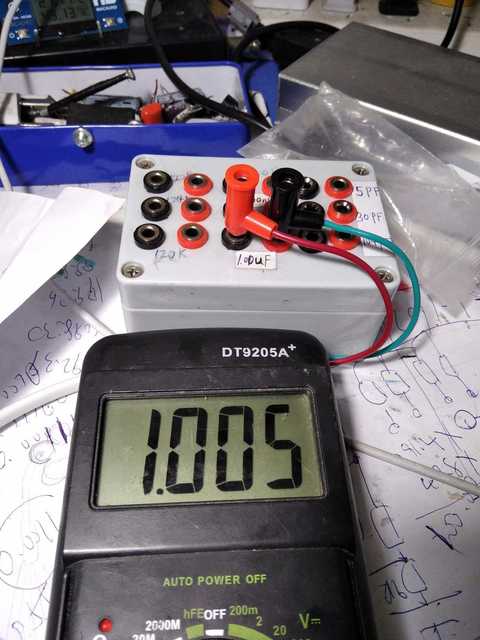

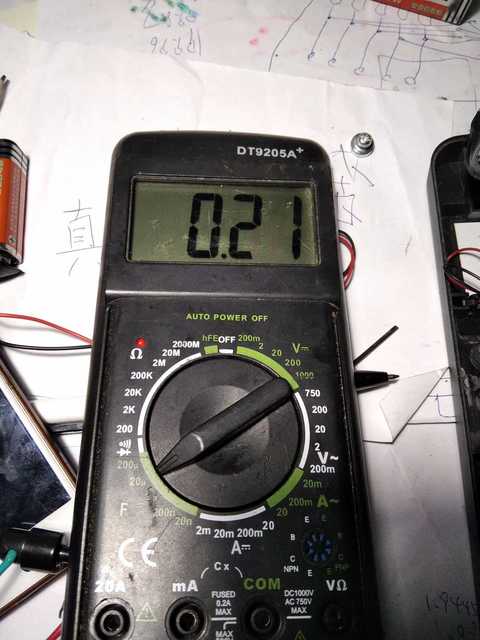

照片里是测量1uf电容，可以看到，各个量程测出来的值只有0.2uf。 过孔修复后，就是1uf的正常值了！


另外，修复过孔有什么好办法吗？ 我试过用焊锡填补，发现不行，孔太小，焊锡根本不流动，搞不好更严重了！

过孔应该怎么修复？  感觉好严重

这个手动档的9205测试电容要比自动挡的万用表更有优良的表现

过孔穿入铜丝，然后松香焊锡填补流动堆满即可吧

很多低档杂牌表V片即硬又尖锐，对拨盘铜箔划伤很厉害！

巍巍兴安 发表于 2020-5-14 08:19
过孔穿入铜丝，然后松香焊锡填补流动堆满即可吧

我也考虑过这个方法，有机会试试。

谢谢分享

里面那个玻璃管是什么管？

wgh1027 发表于 2020-5-14 09:16
里面那个玻璃管是什么管？

保险丝保险管吗

巍巍兴安 发表于 2020-5-14 08:22
很多低档杂牌表V片即硬又尖锐，对拨盘铜箔划伤很厉害！

看样子那些划痕不是V片划的哦

wgh1027 发表于 2020-5-14 09:18
看样子那些划痕不是V片划的哦

貌似粗砂纸打磨过

wgh1027 发表于 2020-5-14 09:18
看样子那些划痕不是V片划的哦

主要是我用砂纸打磨的。过孔应该是腐蚀造成的

wgh1027 发表于 2020-5-14 09:16
里面那个玻璃管是什么管？

高端保险丝，，，，，，，哈哈哈哈

巍巍兴安 发表于 2020-5-14 09:18
保险丝保险管吗

这个保险管有点另类

wgh1027 发表于 2020-5-14 09:31
这个保险管有点另类

充电器  LED驱动电源经常见到这种保险丝，特点就是能爆掉碎成渣！哈哈

修理过过孔，用铜丝两面焊好，剪断后打磨即可。

设计缺欠，过孔和滑道引线不应该在滑道上，应在滑道侧边，不然频繁使用，容易把过孔或引线上的铜箔划磨掉。
过孔穿铜线补焊不好，铜线会阻碍滑片顺畅通过，而且焊锡也容易划磨掉。
你可以在滑道边上钻孔，用漆皮线在滑道边缘焊接（滑片一般走滑道中间），漆皮线穿过钻孔在背面与铜箔焊接连通。

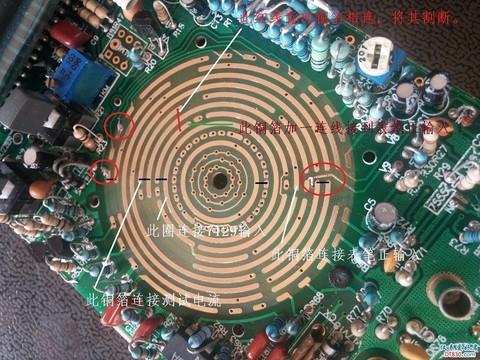

下面的图是我改造7129电阻归零的图片，上面有3个红圈，圈内的连线都被触片划断了，我就是在滑道边上钻孔焊接的。

wgsd 发表于 2020-5-14 14:00
设计缺欠，过孔和滑道引线不应该在滑道上，应在滑道侧边，不然频繁使用，容易把过孔或引线上的铜箔划磨掉。 ...

这个方法也不错  哈哈
