门电路做的振荡器

[复制链接]
发表于 2019-10-13 09:25:23 | 显示全部楼层 |阅读模式
特点是简单,稳定度似乎也还行

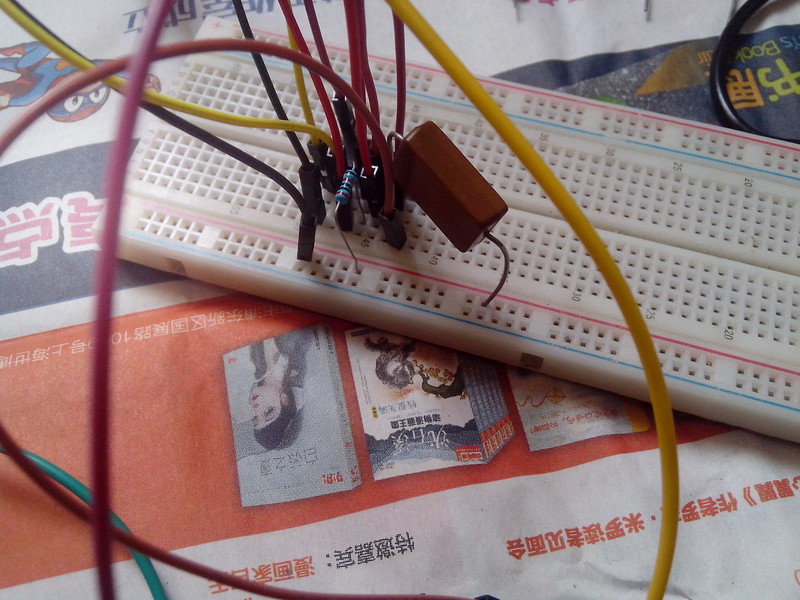

占用3个门,一对阻容就可以了


我是按非对称型做的

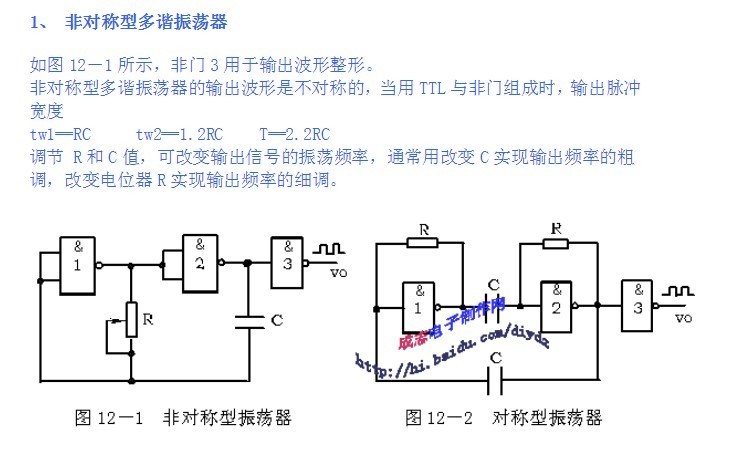

实际频率不能按上面公式计算,那个可能是按cd40型电路算的吧
我这是74hc,反正实测一下就行了

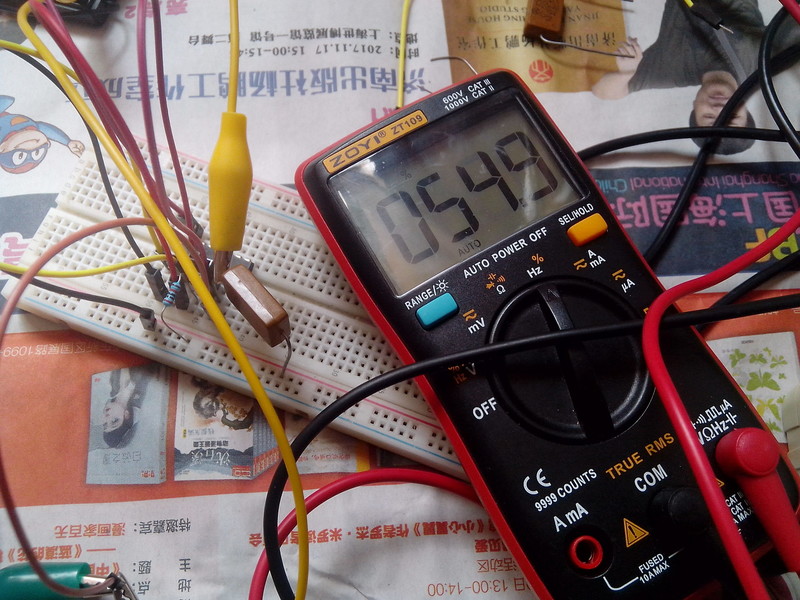

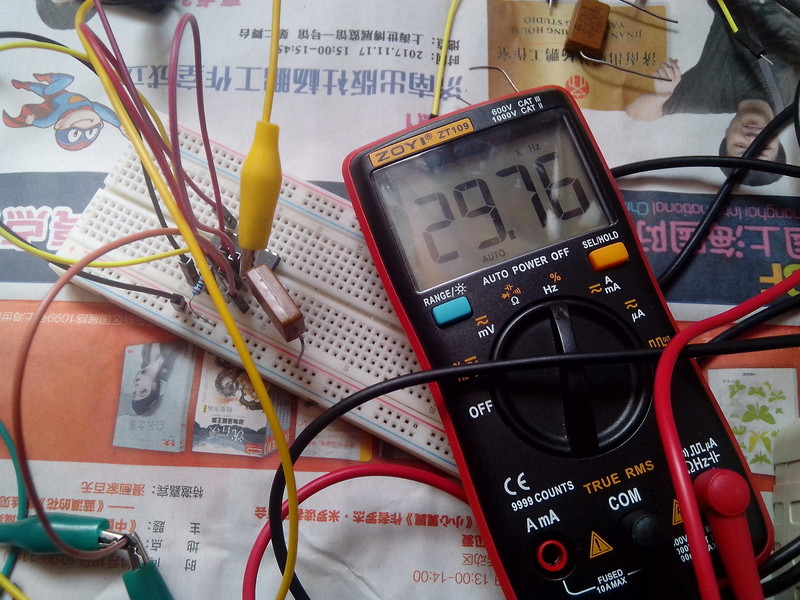

万用表显示,我这个没有缓冲门,因为门不够用的了,直接电容端输出

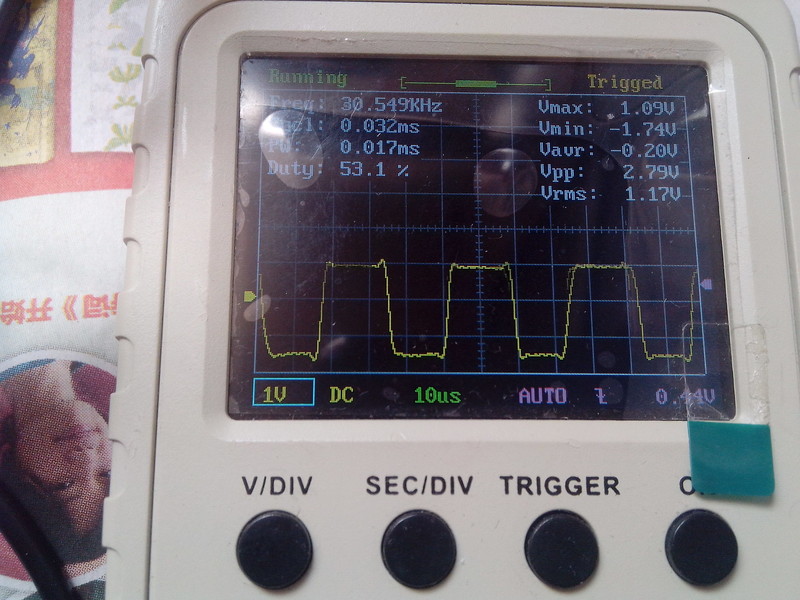

占比接近50%

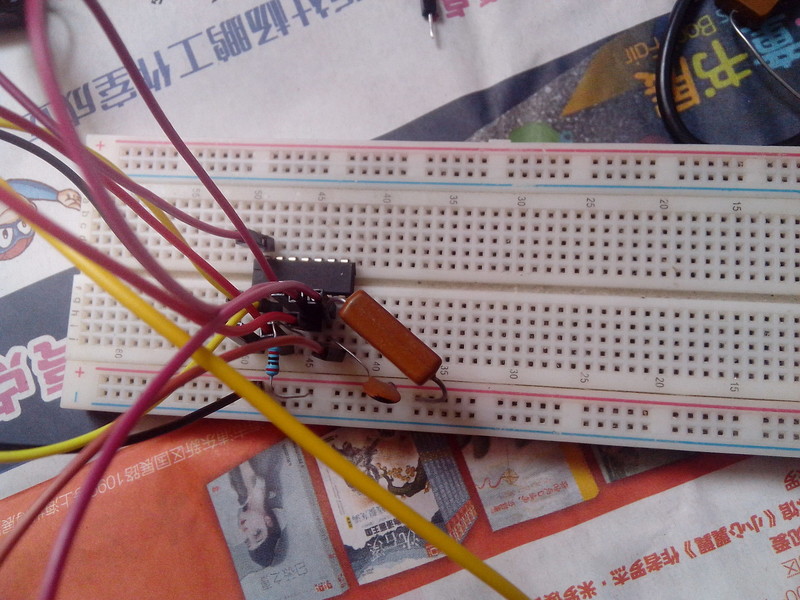

只用一个1000pf电容,频率较高

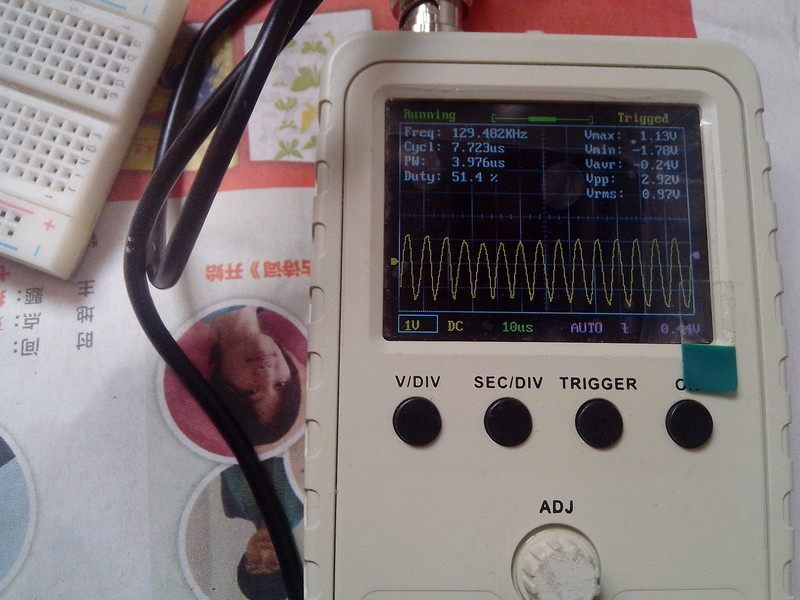

100多khz了


电路很简单,可能很多地方用的上

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2019-10-13 17:45:36 | 显示全部楼层
谢谢分享。
 楼主| 发表于 2019-10-13 19:55:33 | 显示全部楼层

客气客气了
发表于 2019-10-13 22:49:47 来自手机 | 显示全部楼层
这个电路的特点是频率稳定度不够高
 楼主| 发表于 2019-10-14 08:27:33 | 显示全部楼层
fslichong 发表于 2019-10-13 22:49
这个电路的特点是频率稳定度不够高

哈哈,那就没办法了?
发表于 2019-10-14 14:32:33 来自手机 | 显示全部楼层
谢谢分享。
发表于 2023-8-10 23:39:23 | 显示全部楼层

门电路,本来就不是为震荡而开发的嘛。
逻辑电路也属于脉冲电路,以开关模式运作,做震荡器,应该算是 多谐震荡器吧,能不能正弦,我不晓得。
