虽然手里的万用表已经不少，偶然的机会看到一款迈斯泰克DM92B笔式万用表一块，所以就买了一块，该表为6000字计数的三位半表，拿在手里手感很好，身材纤细，重量轻盈，颜色亮丽，很是讨喜。
对于这款表，起初的想法就是出于好奇，感觉和平时接触的万用表外形不太一样，觉得比较便携、好玩，期初对精度并没有过高奢望，但是抽时间简单测试了一下，结果让我吃了一惊，这款小表的精度竟然非常理想，让我更加喜欢上了这个小表，下面就测试情况简单汇报一下，测试图片较多，需要有点耐心。
本次测试使用的基准为仪表爱好者论坛自主开发的“DT830-VAR 2020多档固定式电压电流基准源”及坛主标定的电阻进行相关测试。

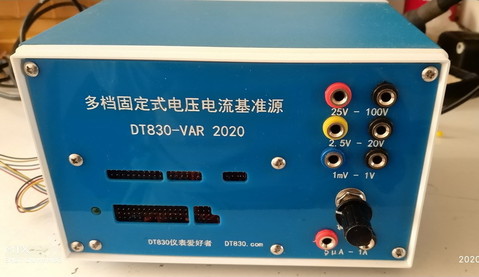

本次测试使用的基准源
(77.15 KB, 下载次数: 232)

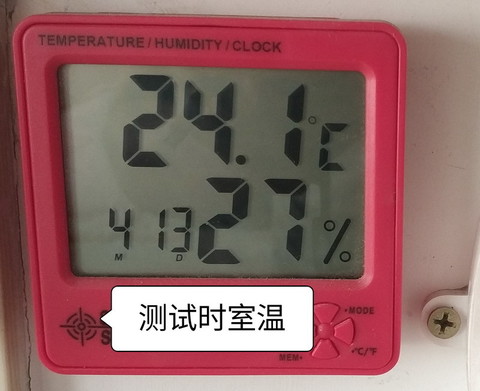

测试时室温
(92.86 KB, 下载次数: 232)
一、产品包装及外观
1、纸质包装盒。外包装依旧是迈斯泰克一贯风格，大气靓丽的黑色
(53.16 KB, 下载次数: 228)

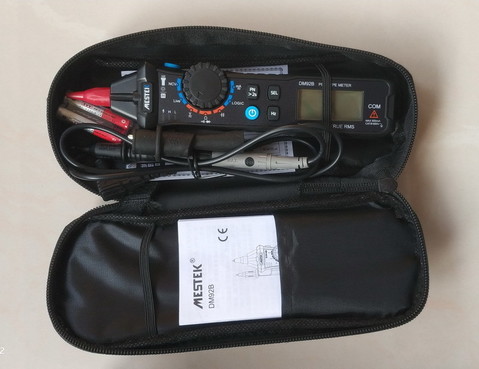

2、出厂标配有万用表一块，便携包一个，黑色测试表笔一个，中英文使用说明书各一份，出厂合格证一份，黑色测试夹一个，7号电池二个。
(99.43 KB, 下载次数: 233)
二、整体实物图片

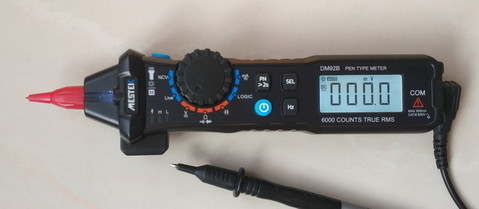

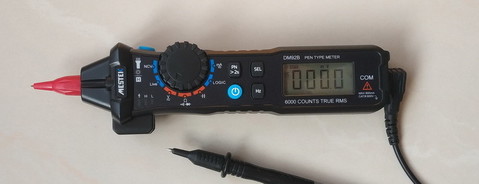

1、未开背光效果
(41.3 KB, 下载次数: 227)
2、打开背光效果
(46.43 KB, 下载次数: 229)

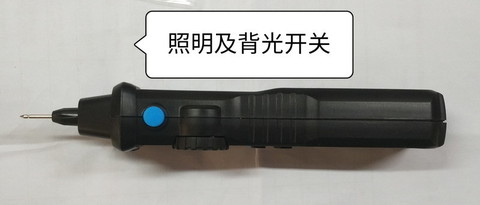

3、照明及背光开关在万用表机身的侧面，按键为硅胶材质，柔软而有弹性
(37.85 KB, 下载次数: 227)

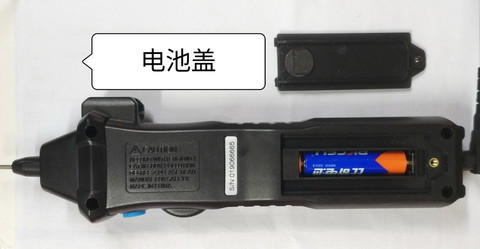

4、背视图，前端可以看到表笔夹，供电使用二节七号电池，尤其是后盖上面粘有一块圆形海绵，用来压牢电池，可以看出厂家的细心考量
(52.64 KB, 下载次数: 231)
5、关于屏幕显示，按PN键大于2秒，即可以实现是数字调换方向，以方便左右手不同人群使用，这里没有上图。
三、内部做工

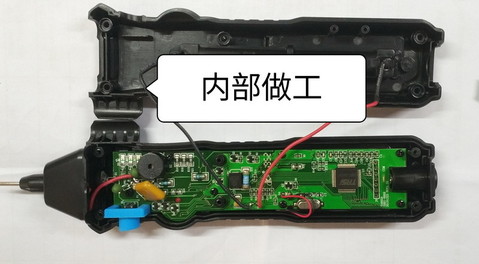

1、内部做工规整，很良心的硬芯芯片，内置600毫安自恢复保险，8M晶振保证了测试速度，从实际测试情况中可以发现，该表测试速度相对于常见单片机表还是比较快的。
(78.05 KB, 下载次数: 234)

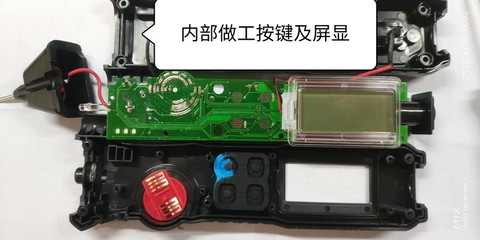

2、按键侧简洁干净，只看到拨盘，显示屏以及照明LED灯，拨盘上明显看到已经涂抹了润滑油脂，前端测试针可拆卸
(76.45 KB, 下载次数: 229)

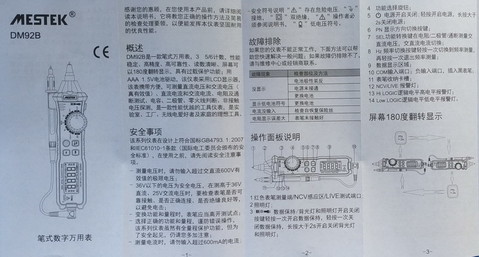

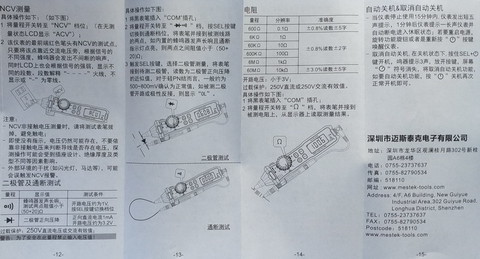

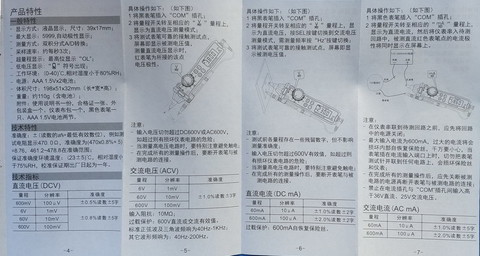

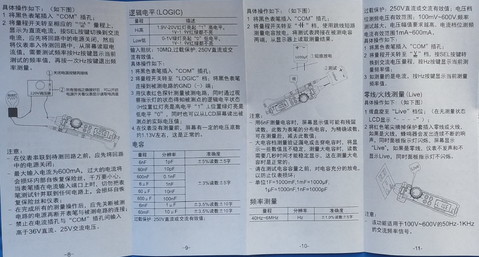

四、产品使用说明书
(101.64 KB, 下载次数: 232)
(113.39 KB, 下载次数: 230)
(626.67 KB, 下载次数: 235)
(107.48 KB, 下载次数: 236)
五、整机功耗和各档位测试电压及内阻

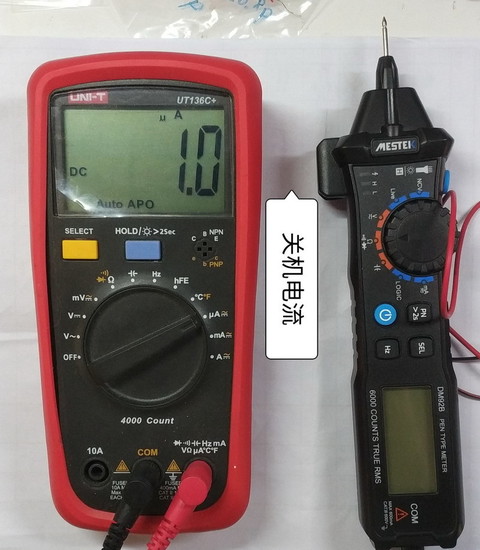

1、关机电流，关机时电流只有1微安，非常省电
(156.06 KB, 下载次数: 234)

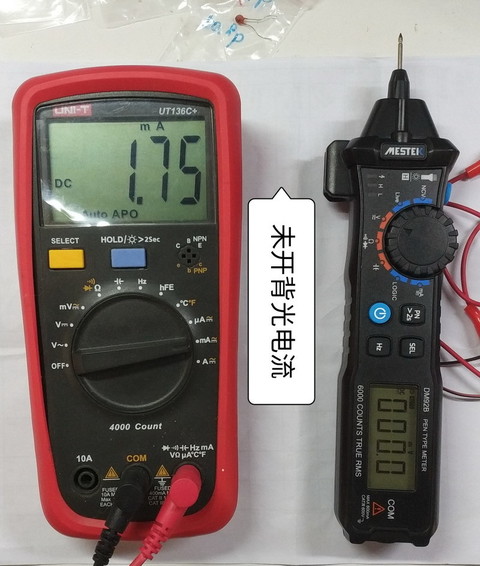

2、开机电流，开机电流1.75毫安
(164.2 KB, 下载次数: 232)

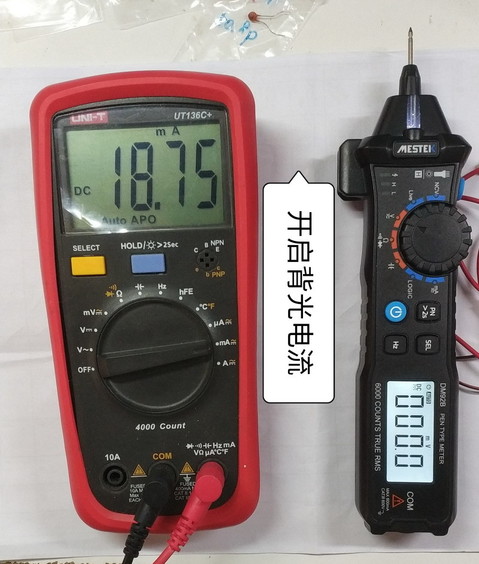

3、开启背光及照明时电流18.75毫安
(163.09 KB, 下载次数: 235)

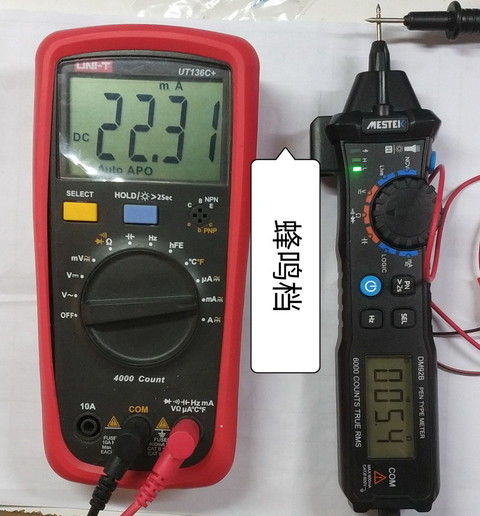

3、蜂鸣档电流22.31毫安
(150.72 KB, 下载次数: 223)

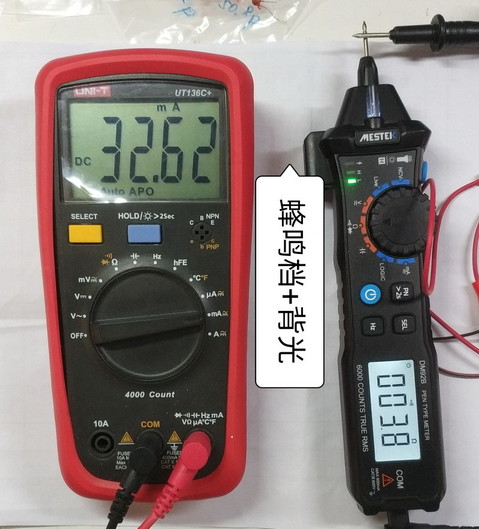

4、开启背光及照明后蜂鸣档电流32.62毫安
(156.72 KB, 下载次数: 233)

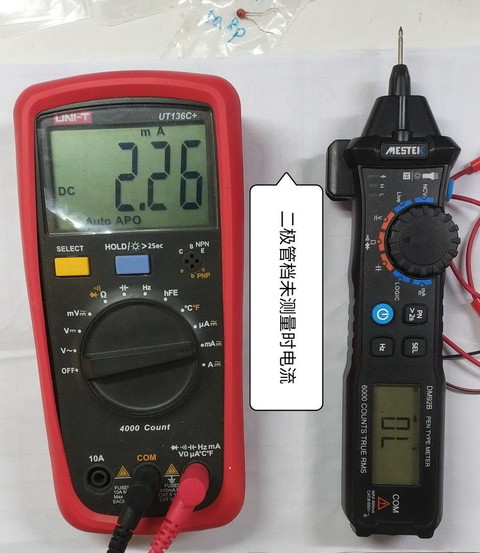

5、二极管档开路时电流2.26毫安
(158.17 KB, 下载次数: 227)

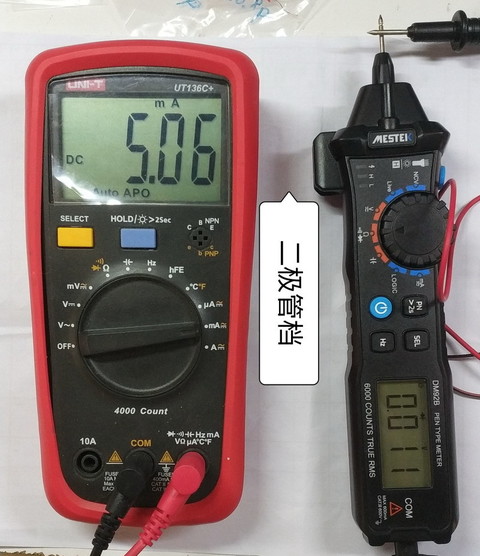

6、二极管档测试时电流5.06毫安
(169.46 KB, 下载次数: 227)

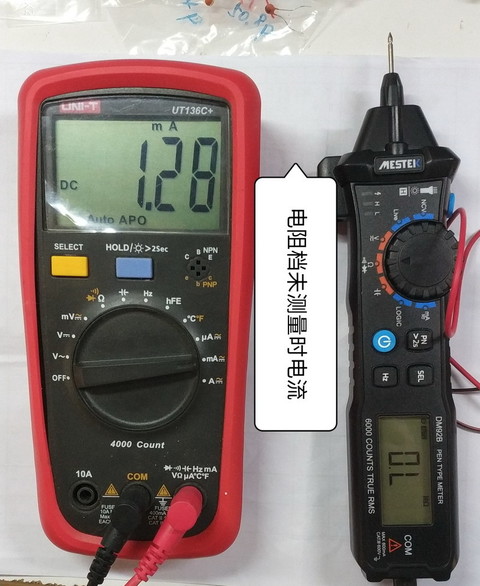

7、电阻档开路时电流1.28毫安
(174.71 KB, 下载次数: 229)

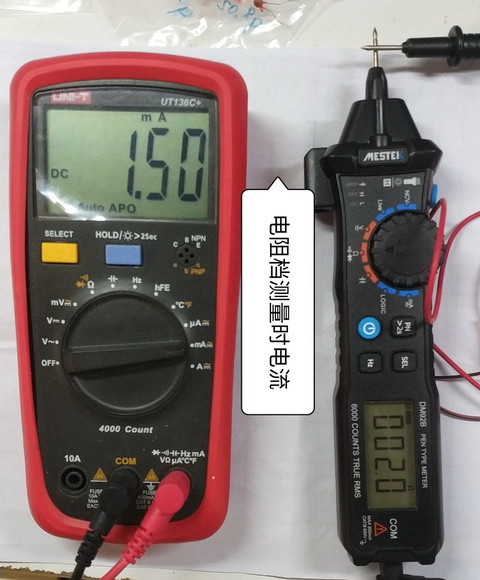

8、电阻档测试时电流1.5毫安
(161.31 KB, 下载次数: 234)

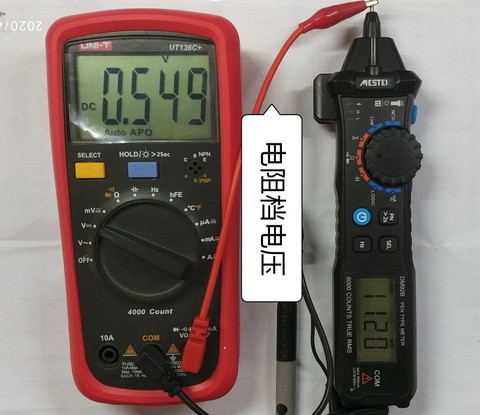

9、电阻档测试电压0.55伏
(118.09 KB, 下载次数: 235)

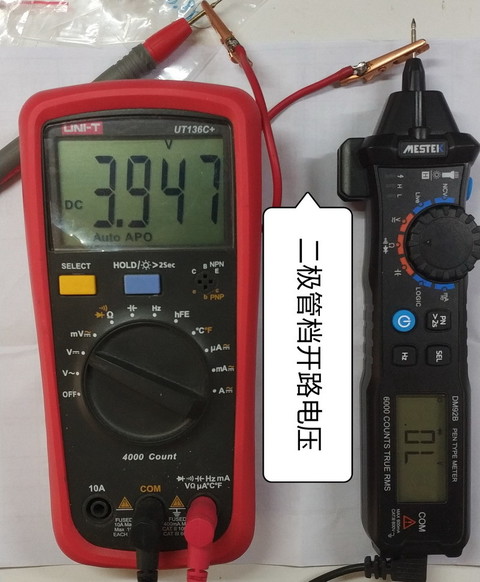

10、二极管档开路电压高达3.9伏，可以轻松点亮常见的LED灯珠，这是很多表望尘莫及的
(157.29 KB, 下载次数: 233)

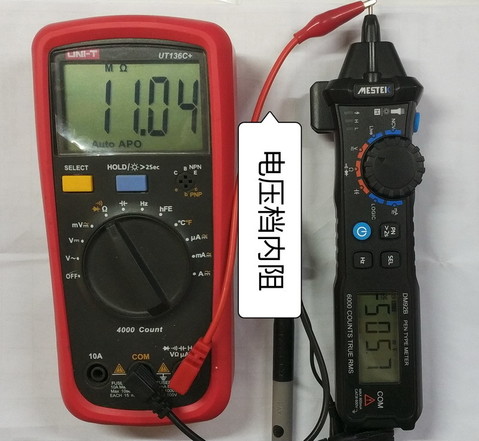

11、电压档内阻11M
(126.45 KB, 下载次数: 234)
六、直流电压档测试

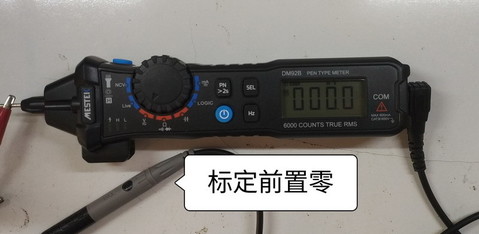

1、为保证小电压档精度，测试前先对基准进行校正，保证电压档置零
(57.05 KB, 下载次数: 233)

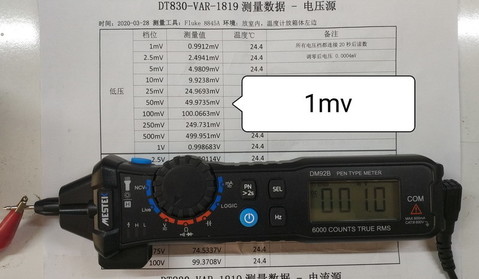

2、1mv
(82.93 KB, 下载次数: 240)

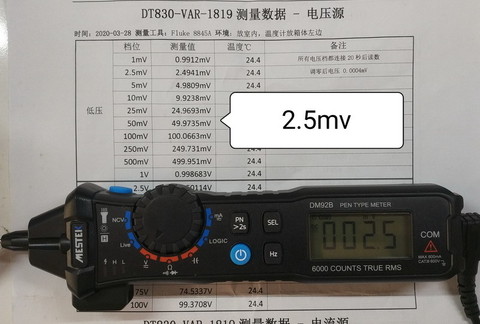

2、2.5mv
(97.33 KB, 下载次数: 231)

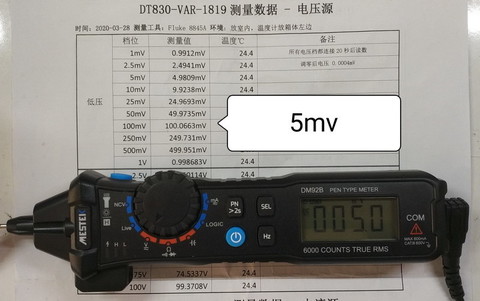

3、5mv
(86.26 KB, 下载次数: 242)

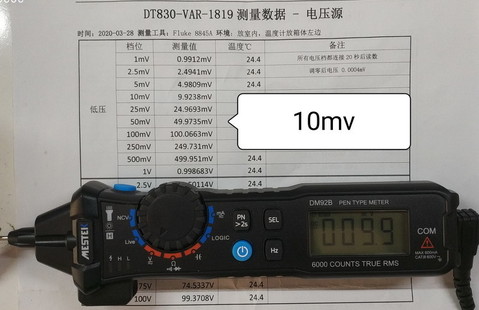

4、10mv
(90.95 KB, 下载次数: 243)

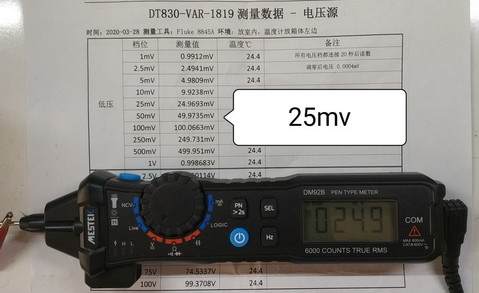

5、25mv
(85.54 KB, 下载次数: 242)

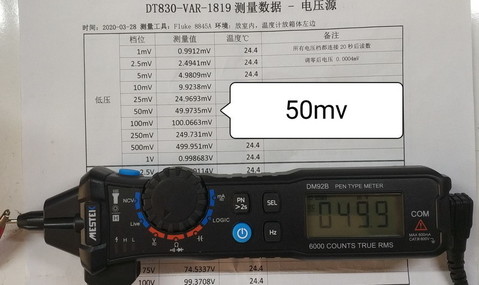

6、50mv
(84.45 KB, 下载次数: 240)

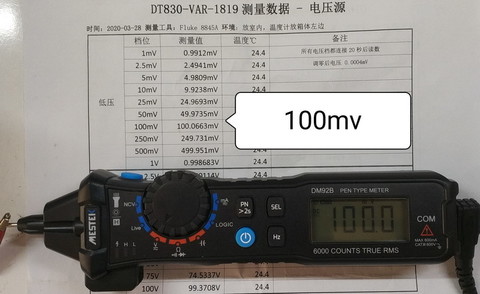

7、100mv
(87.68 KB, 下载次数: 233)

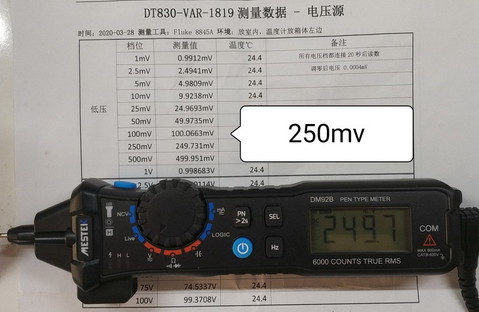

8、250mv
(92.02 KB, 下载次数: 239)

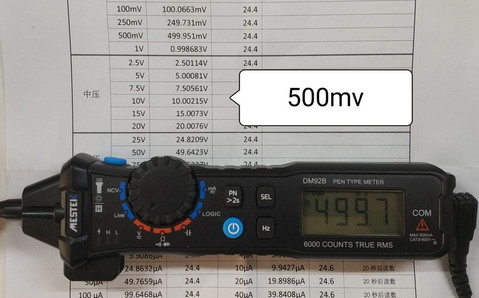

9、500mv
(88.44 KB, 下载次数: 236)

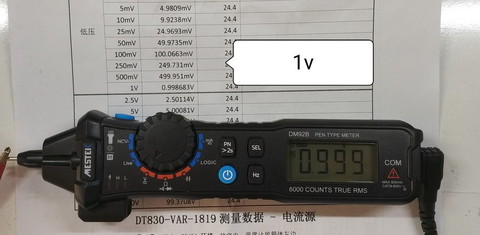

10、1v
(68.53 KB, 下载次数: 230)

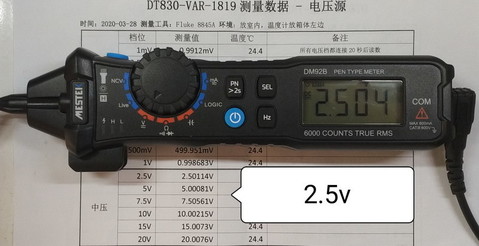

11、2.5v
(76.05 KB, 下载次数: 237)

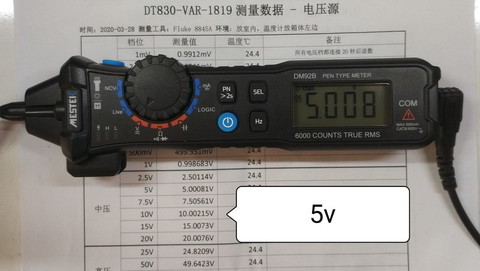

12、5v
(74.7 KB, 下载次数: 238)

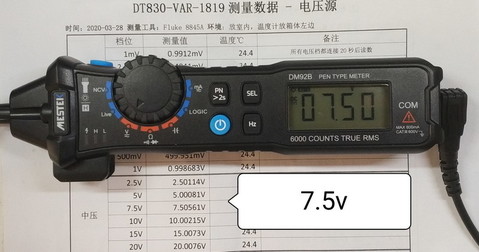

13、7.5v
(78.69 KB, 下载次数: 230)

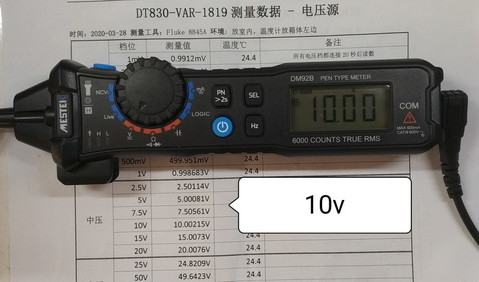

14、10v
(83.81 KB, 下载次数: 237)

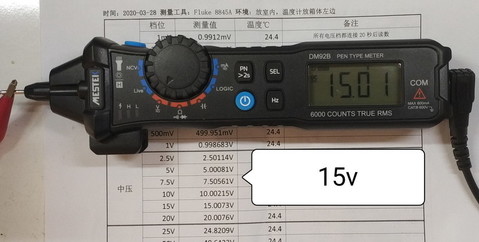

15、15v
(71.95 KB, 下载次数: 277)

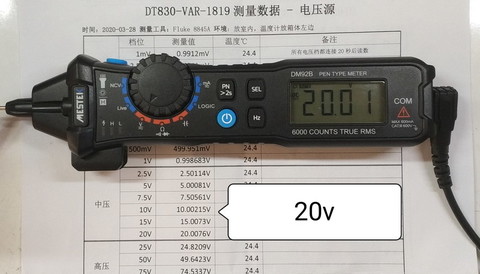

16、20v
(83.51 KB, 下载次数: 242)

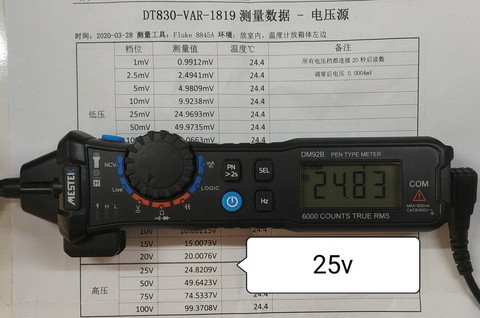

17、25v
(96.47 KB, 下载次数: 243)

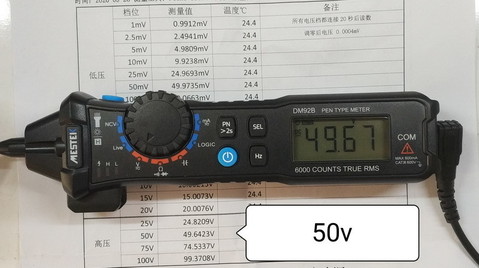

18、50v
(81.19 KB, 下载次数: 243)

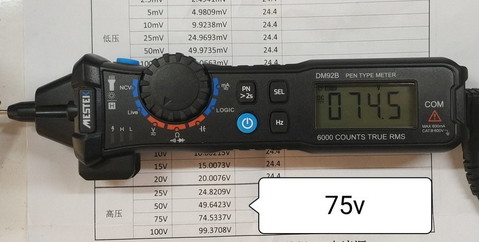

19、75v
(73.58 KB, 下载次数: 278)

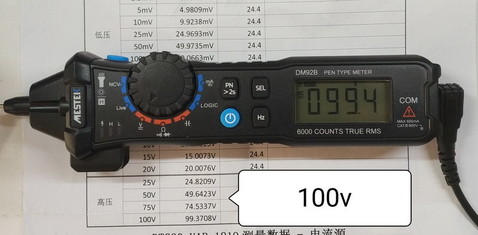

20、100v
(71.49 KB, 下载次数: 239)
21、关于反转电压，只测试了2个电压，从结果上看，只有尾数相差一个字，可以认为没误差

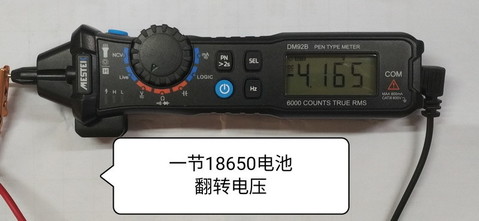

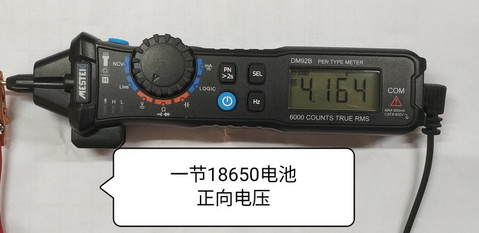

1、18650电池，由于是6000字计数，说可以精确显示多位数值，玩锂电的朋友肯定喜欢
正向电压
(59.23 KB, 下载次数: 233)
反向电压
(54.65 KB, 下载次数: 239)

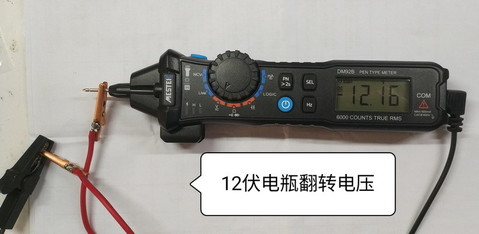

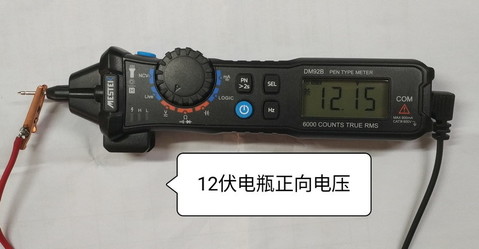

2、12伏电瓶
正向电压
(58.31 KB, 下载次数: 231)
反向电压
(59.49 KB, 下载次数: 233)

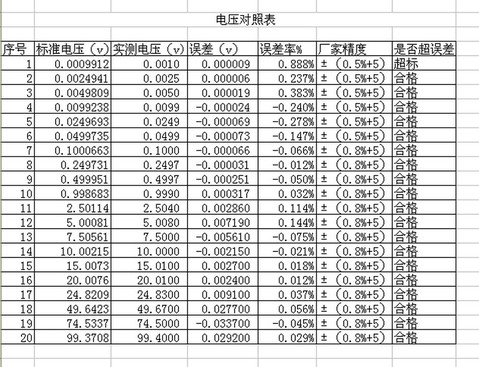

22、直流档实测电压对照表如下：
(183.61 KB, 下载次数: 243)
直流电压档最考验厂家设计、生产、装配以及调校功力的一项重要指标，从电压对照表中可以看出，该表直流电压档测试数值准确，且精度远远优于厂家设计精度，虽然在1mv档出现所谓的超标，其实是所谓的误差值8.8uv已经远远超过了100uv的分辨率指标，此项应属合格范围。
七、直流电流档测试

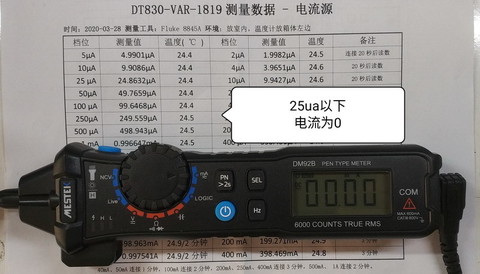

1、25ua以下显示0
(94.85 KB, 下载次数: 241)

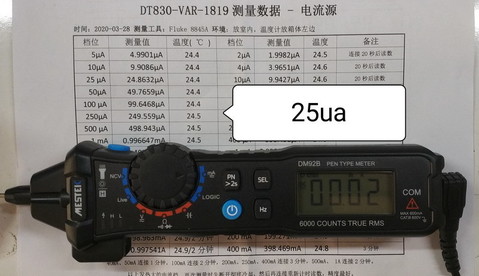

2、25ua
(89.54 KB, 下载次数: 243)

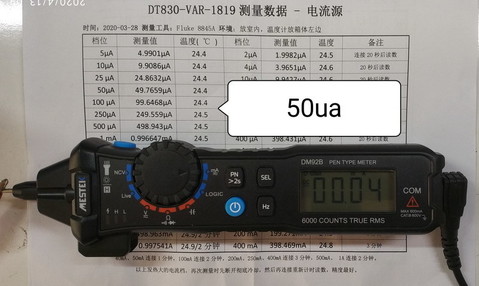

3、50ua
(93.01 KB, 下载次数: 238)

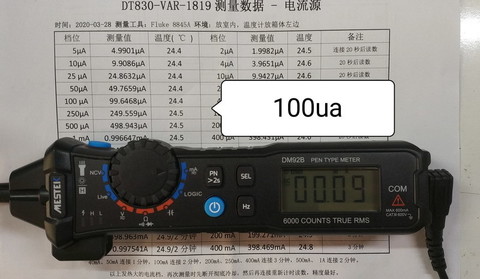

4、100ua
(93.25 KB, 下载次数: 237)

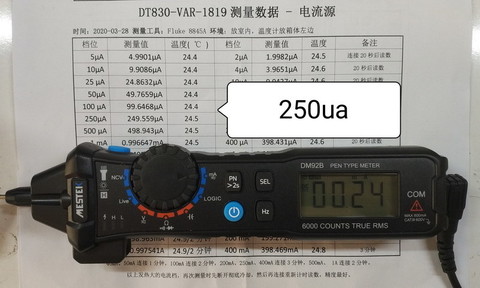

5、250ua
(94.17 KB, 下载次数: 241)

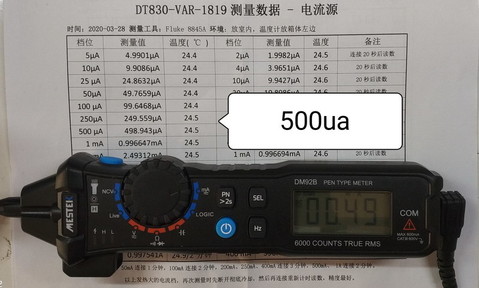

6、500ua
(96.02 KB, 下载次数: 247)

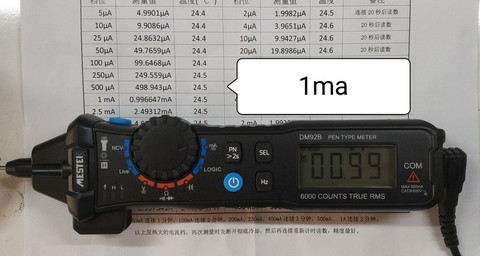

7、1ma
(80.89 KB, 下载次数: 253)

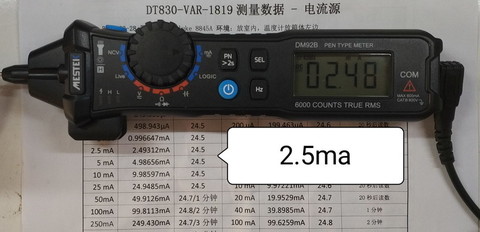

8、2.5ma
(75.53 KB, 下载次数: 240)

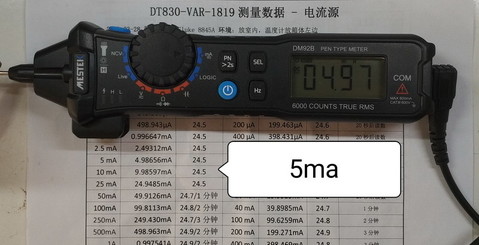

9、5ma
(81.44 KB, 下载次数: 249)

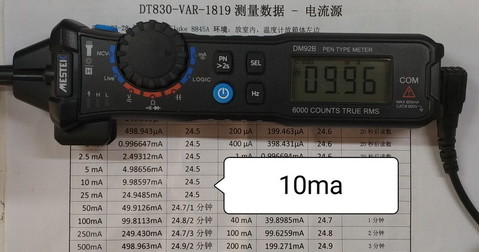

10、10ma
(83.54 KB, 下载次数: 244)

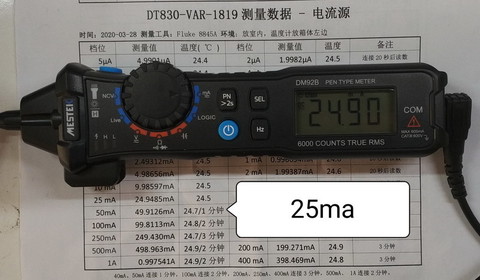

11、25ma
(93.32 KB, 下载次数: 248)

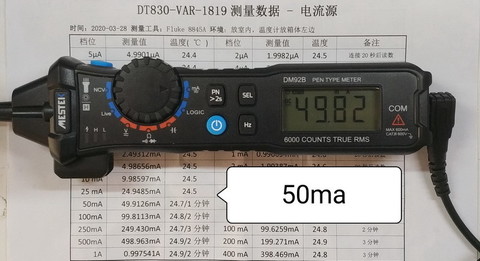

12、50ma
(89.25 KB, 下载次数: 239)

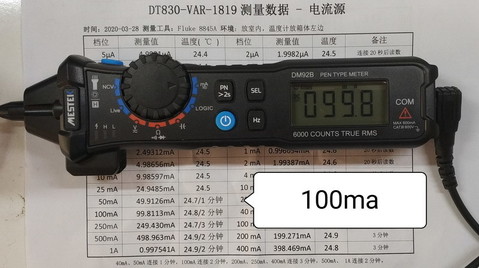

13、100ma
(94.18 KB, 下载次数: 241)

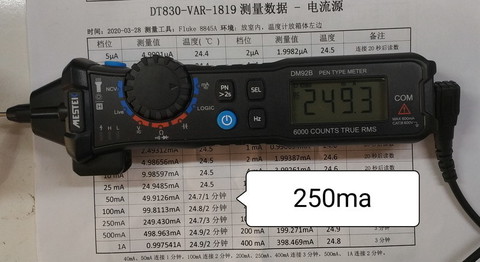

14、250ma
(90.06 KB, 下载次数: 250)

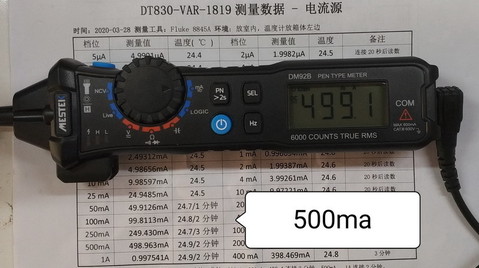

15、500ma
(91.32 KB, 下载次数: 243)

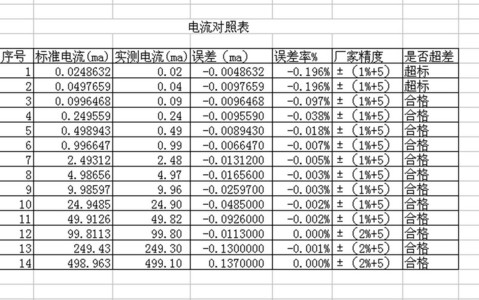

16、直流档电流测试对照表如下：
(131.55 KB, 下载次数: 247)
直流电流档也是考验厂家功力的一项重要指标，从电流对照表中可以看出，该表直流电流档在25ua以下没有办法完成测试，其余档位测试数值准确，且精度远远优于厂家设计精度，虽然在25ua和50ua档出现所谓的超标，其实是由于此款万用表分辨率只有10ua，且由于量程限制无法显示更高的精度，考虑到这个因素，这两个档位也应属合格范围。
八、电阻档测试

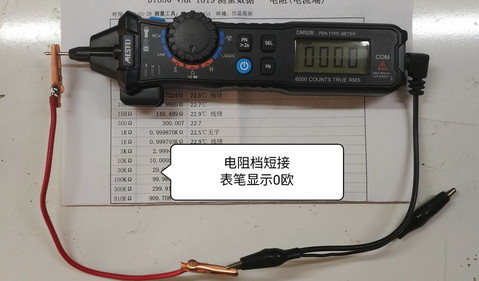

1、电阻档测试前短接表笔，底数为0
(80.89 KB, 下载次数: 246)

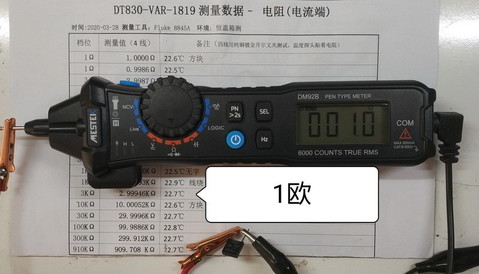

2、1R
(85.79 KB, 下载次数: 244)

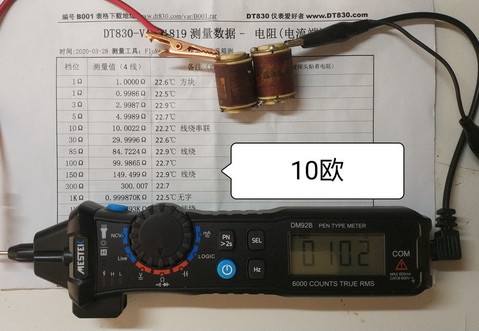

3、10R
(104.69 KB, 下载次数: 245)

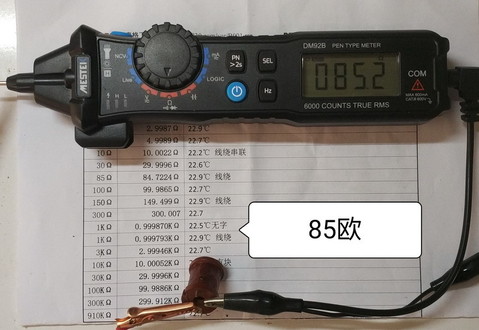

4、85R
(102.41 KB, 下载次数: 245)

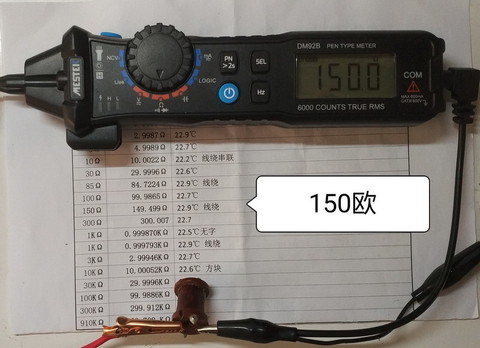

5、150R
(105.22 KB, 下载次数: 247)

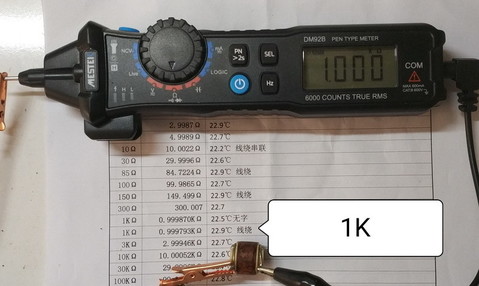

6、1K
(85.99 KB, 下载次数: 243)

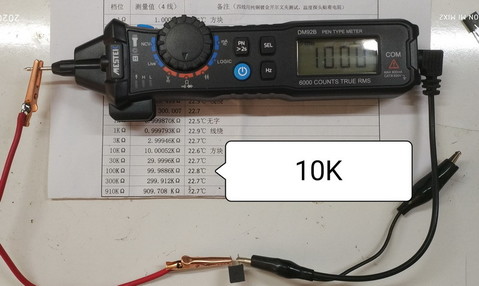

7、10K
(82.47 KB, 下载次数: 245)

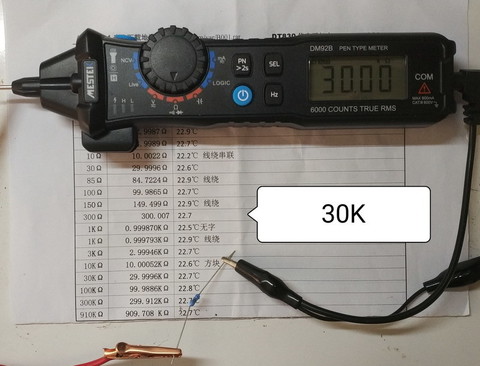

8、30K
(106.93 KB, 下载次数: 247)

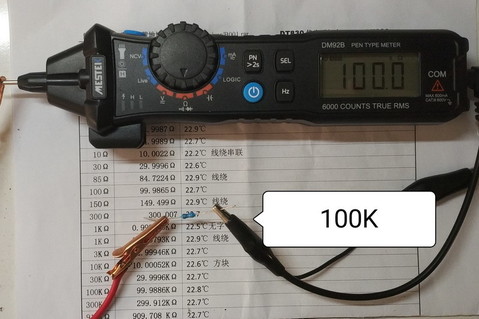

9、100K
(101.21 KB, 下载次数: 250)

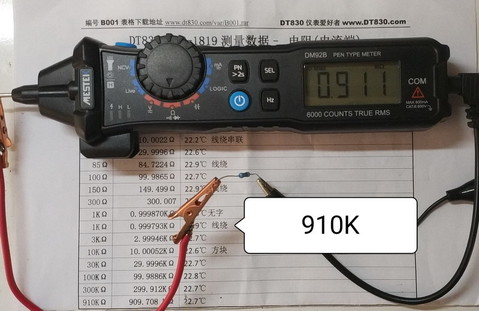

10、910K
(103.1 KB, 下载次数: 249)

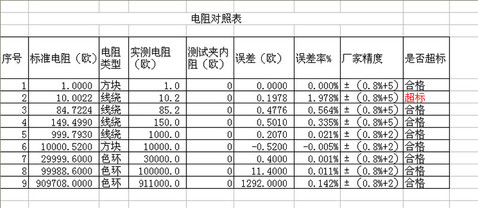

11、电阻档测试对照表
(92.56 KB, 下载次数: 244)
从万用表电阻档底数为0可以看出，厂家对底数作了技术处理，因此，小于1欧姆的电阻测量数据肯定不准，这里也不对1欧姆以下电阻进行测试，从实测数据来看，只有10欧姆电阻测试出现超标现象，该表电阻档分辨率只有0.1欧姆，剔除这个因素，还是比较接近厂家精度指标，其他档位测试结果还是很令人满意的。
九、电容档测试

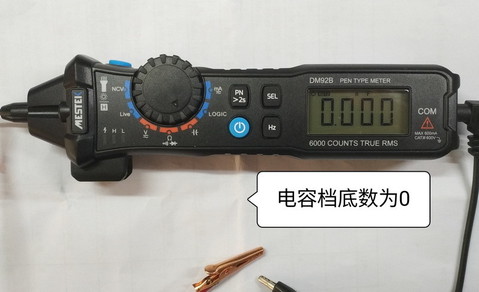

1、电容档底数为0
(70.81 KB, 下载次数: 255)

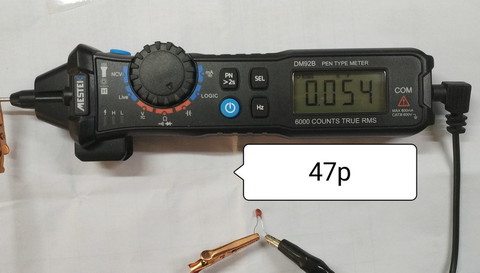

2、47p
(62.97 KB, 下载次数: 255)

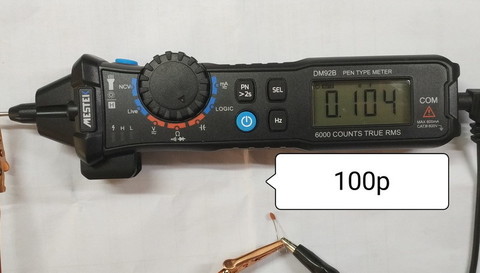

3、100p
(66.19 KB, 下载次数: 252)

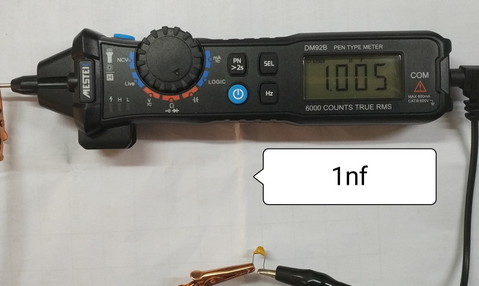

4、1nf
(64.58 KB, 下载次数: 254)

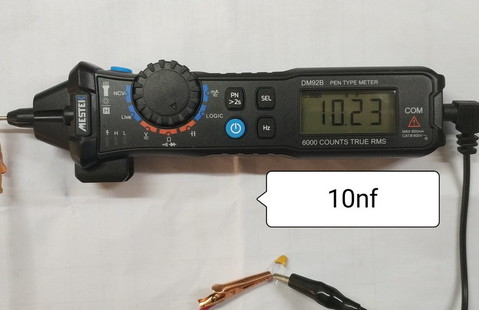

5、10nf
(69.19 KB, 下载次数: 257)

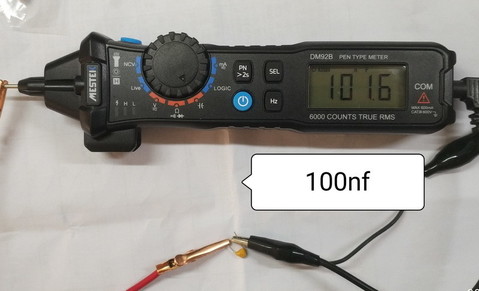

6、100nf
(69.17 KB, 下载次数: 253)

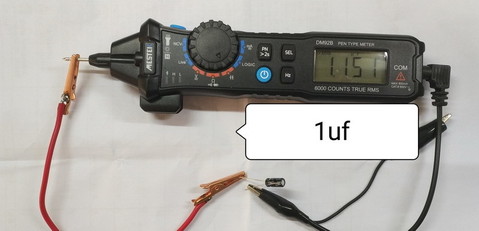

7、1uf
(55.86 KB, 下载次数: 253)

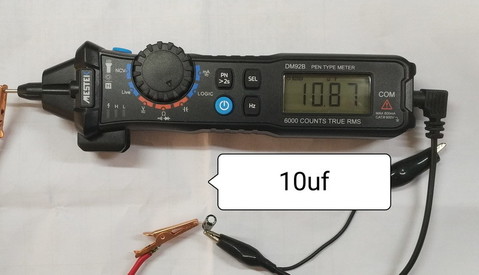

8、10uf
(66.58 KB, 下载次数: 259)

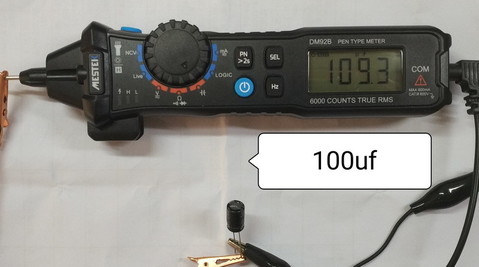

9、100uf
(63.15 KB, 下载次数: 254)

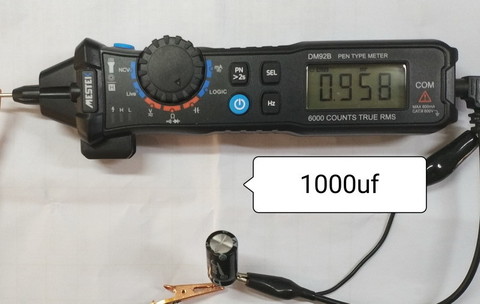

10、1000uf
(70.38 KB, 下载次数: 255)
从电容档底数为0的结果来看，厂家对电容测量的底数进行了技术处理，因此，皮法级别电容肯定是无法进行测试的，而且电容的测试涉及的因素比较多，目前除了电桥，用万用表测量电容最多算是一种粗测，聊胜于无的功能，几乎没有哪一家的万用表可以把电容测准确的，从我个人接触的万用表测量电容的情况来看，DM92B的测试结果已经属于比较好的范围了。
十、逻辑电平测试

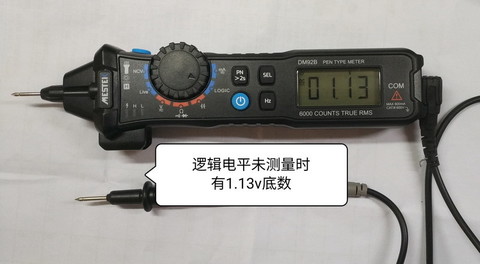

1、逻辑电平底数，与厂家给定数值一致
(63.74 KB, 下载次数: 254)

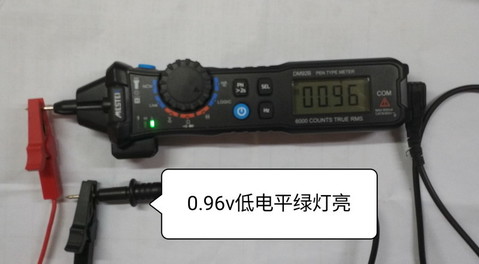

2、低电平0-1伏
(53.62 KB, 下载次数: 254)

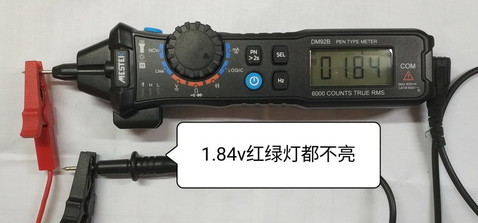

3、中电平1-1.9伏
(61.63 KB, 下载次数: 255)

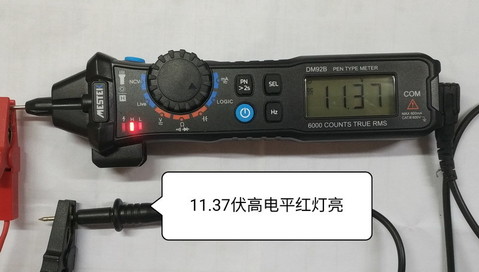

4、高电平1.9-20伏
(70.07 KB, 下载次数: 249)
关于逻辑电平测试，这是其他万用表上很少见的功能，按说明书的说法，低于1伏为低电平，绿灯亮，1-1.9伏中电平，红绿灯都不亮，1.9-20伏为高电平，红灯亮，从测试结果上看和厂家的说明是一致的。
十一、市电相关测试

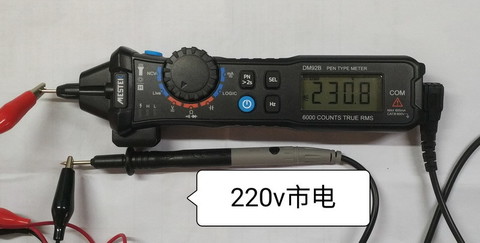

1、市电电压
(62.28 KB, 下载次数: 256)

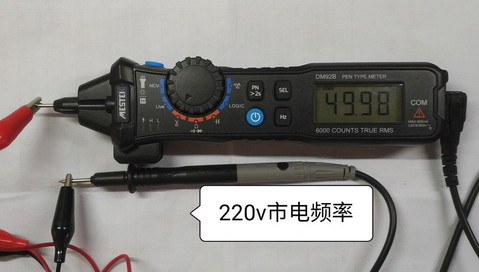

2、市电频率
(69.23 KB, 下载次数: 254)

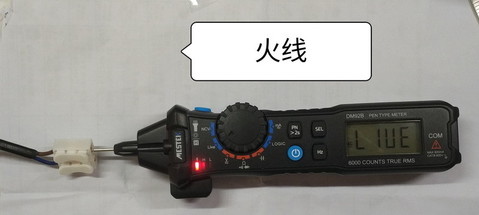

3、市电火线测试，红灯急促闪烁并发出嘀嘀的报警声，屏幕显示LIVE字样
(45.64 KB, 下载次数: 258)

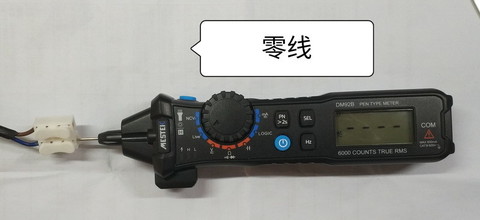

4、市电零线测试，无声光报警，屏幕显示-----
(45.83 KB, 下载次数: 256)

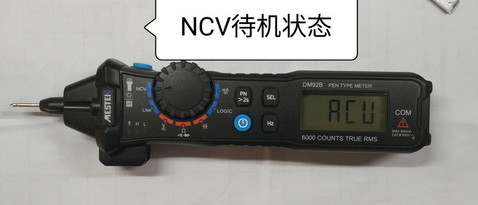

5、NVC待机，屏幕显示ACV
(46.75 KB, 下载次数: 255)

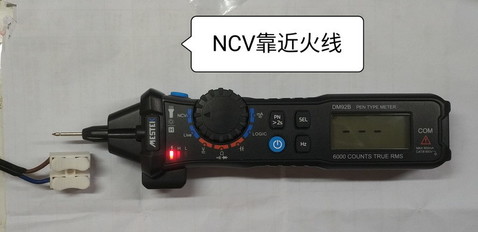

6、NCV检测火线，红灯急促闪烁并发出快速嘀嘀的报警声，根据强度不同，屏幕显示----的数量也不同，强度越高，---越多
(52.18 KB, 下载次数: 257)

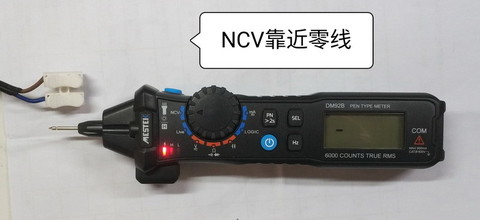

7、NCV检测零线，无灯光和声音报警或红灯慢速闪烁并发出慢速滴滴报警声，根据强度不同，屏幕显示----的数量少
(48.66 KB, 下载次数: 255)
该表的火线零线测试及NCV测量是一大特色，测试简单可靠，取代了测电笔的功能，尤其适合电工操作
通过对上面一些指标做的简单测试，我们可以看到，迈斯泰克DM92B笔式万用表携带方便、功能繁多，小巧可爱，精度优良，小身材大能量，无论是测试速度还是某些技术指标已经超过其他手持万用表，确实是一款不可多得的实用表。
如果说鸡蛋里挑骨头的话，有二点建议：
1、笔式前端测量插针部位改成4MM母座，需要笔式测量时，使用针式插针，需要使用表笔线时，插上正常测试表笔即可，这样即可满足不同使用需求，也可以方便在空间狭小不适合万用表直接测量的场合。
2、进一步优化提升精度指标，使测量精度和范围再提高一点。
|
|
