征西GBK-1000VA交流隔离变压器拆解

上次买的3KVA太重，这次重新买了1KVA的，9KG还是可以接受

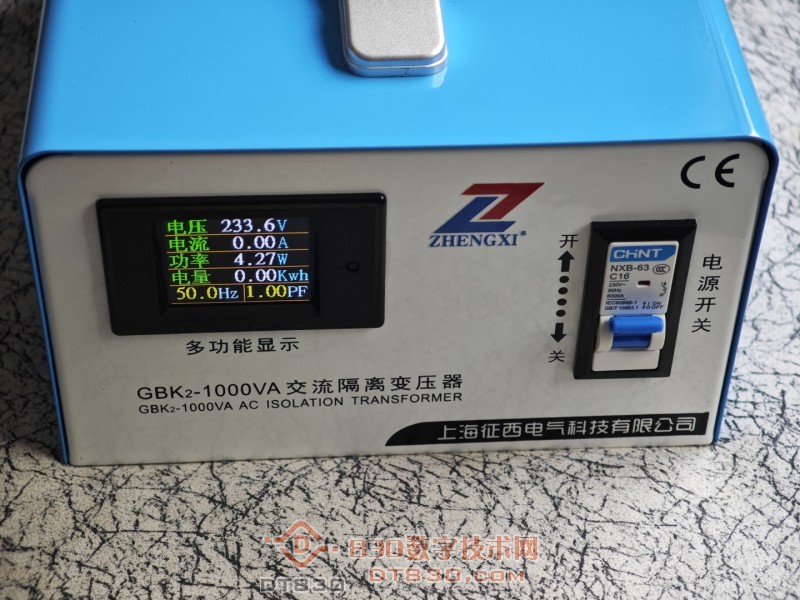

2024年产第二代，相比第一代的仪表显示更多参数且为彩屏

空载耗电5W左右

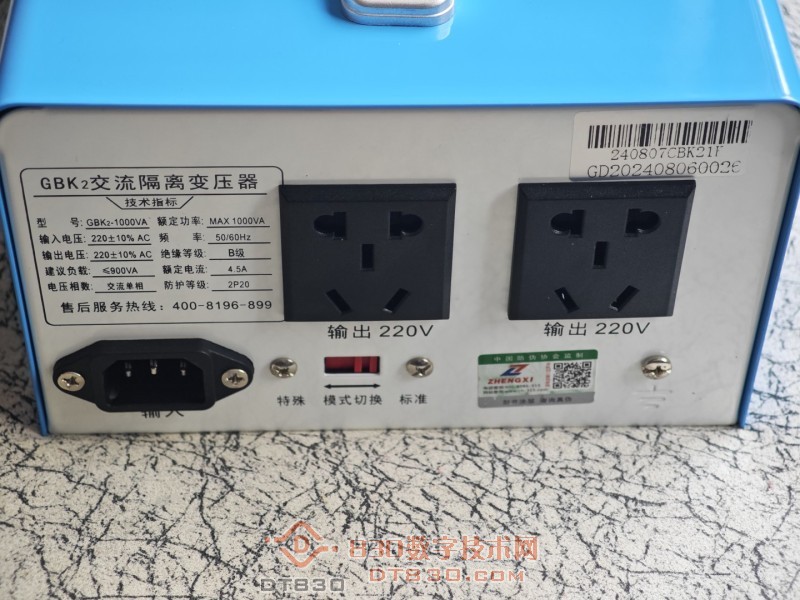

两个输出插座，特殊模式为零地模式，也就是把输出地线和零线相连。默认关闭

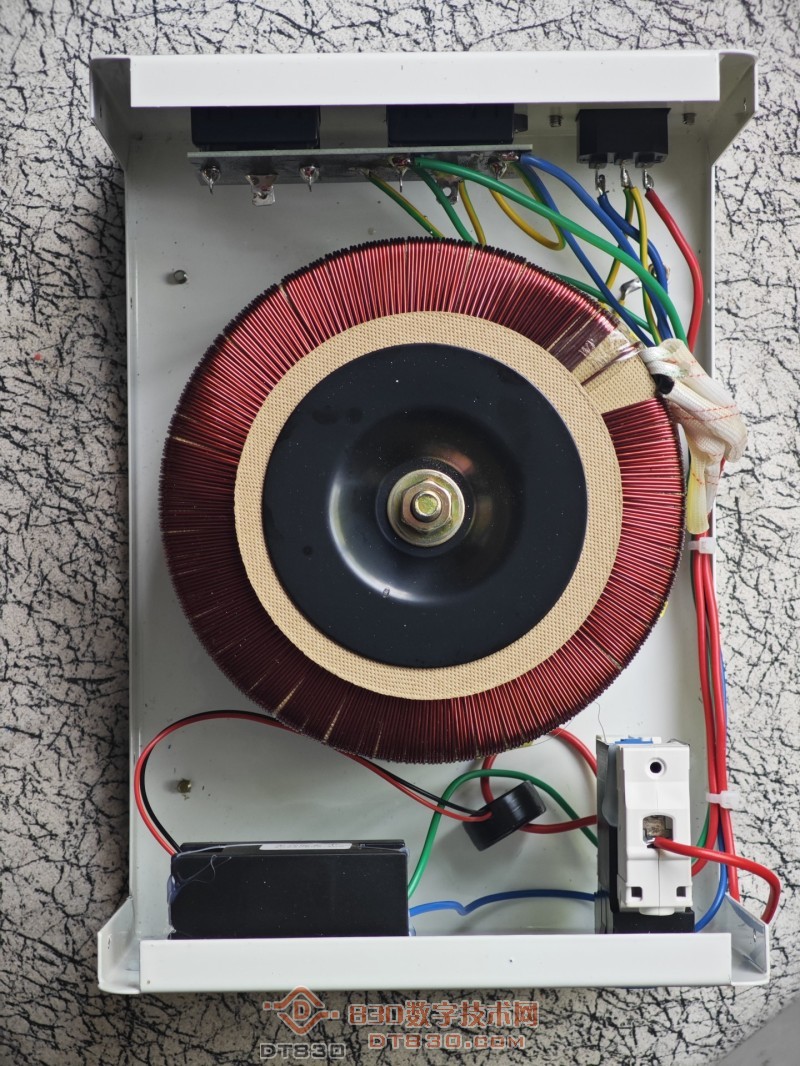

内部更简陋，相比3KVA没有了过温过流过压保护，基本就是裸奔

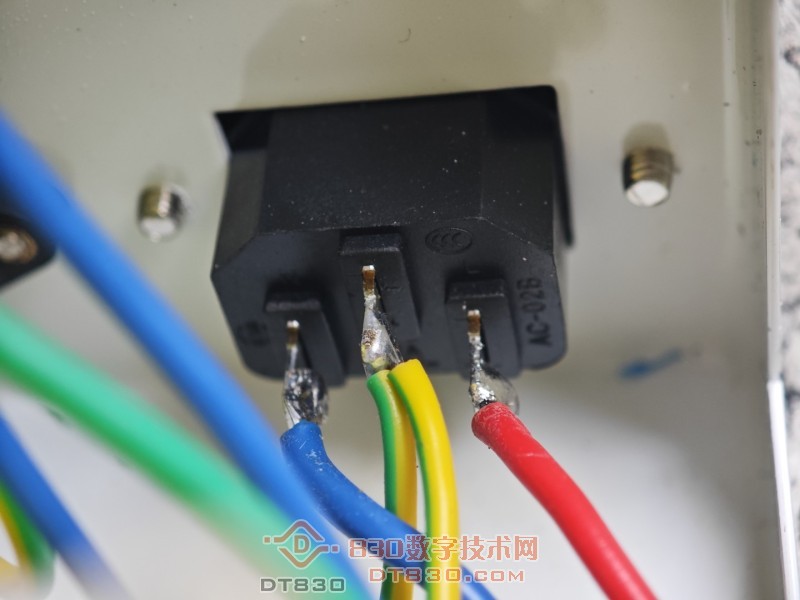

焊接插头且没有穿头焊接

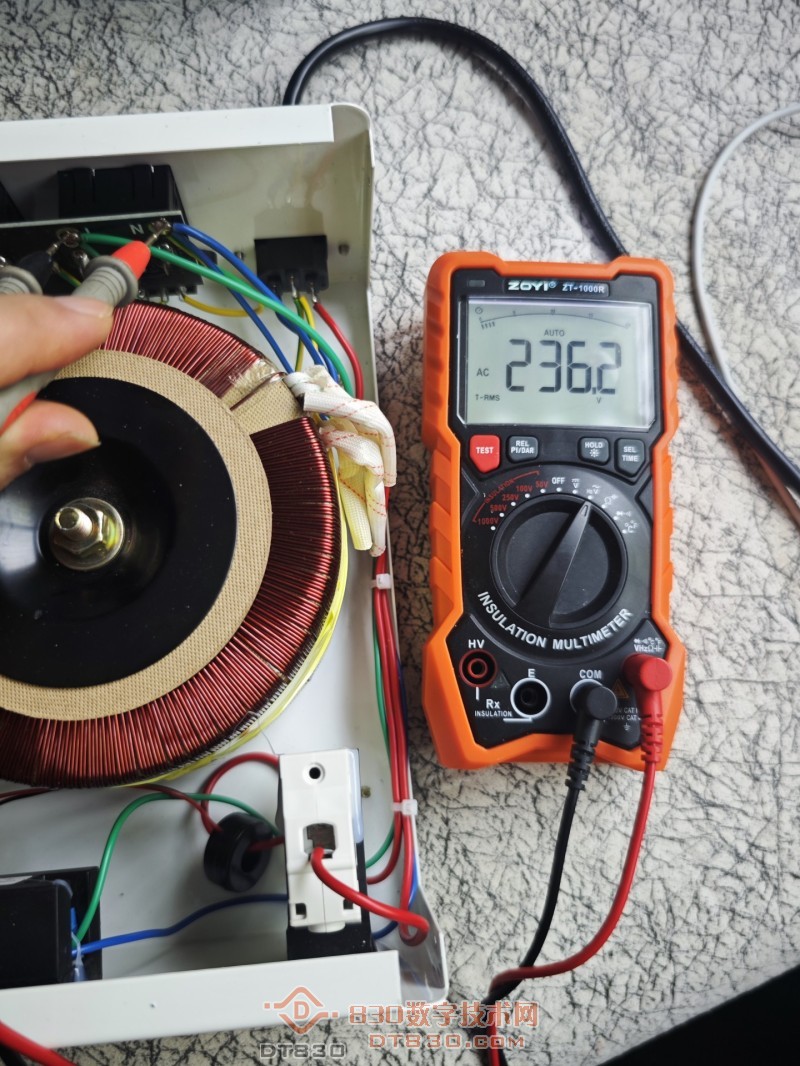

实测输入234输出236

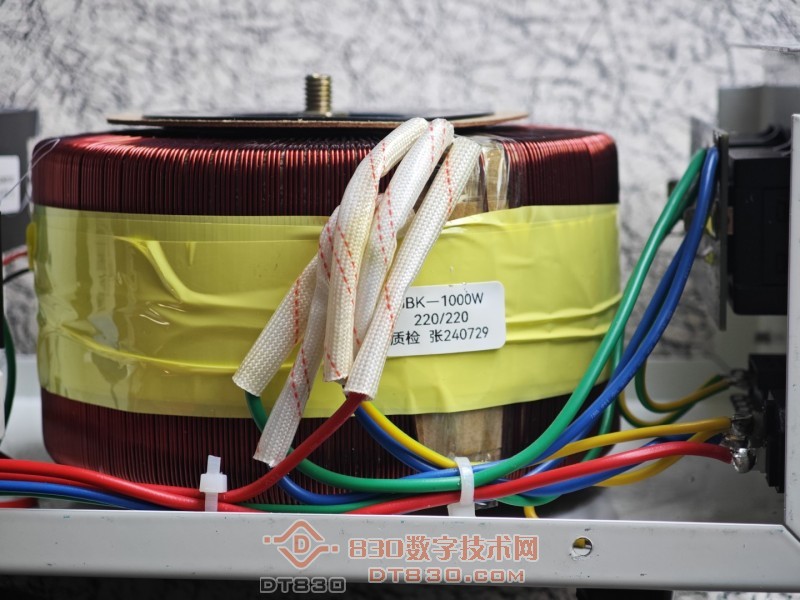

讲一下变压器绝缘等级，从低到高分为A E B F H 这个为B级即可以承受极限温度130度。
绕组温度80度，所以买了80度的温度保险等有空装上
另外讲一下为什么要用隔离变压器测漏电是因为要排查对地漏电超过30MA会导致跳漏保，如果用隔离变压器就可以大电流检查
对钳形表性能要求就会变低
当然这种场景很少使用，主要还是给我的示波器做隔离

有专业需求，必须配专业的工具才能干出好活来。

示波器有500的应该够吧

性价比好就好！

我也有一台同款1000瓦的隔离变压器，搭配示波器做隔离使用。之前买过2000瓦的，太大了，退了换成1000瓦的。
