众仪ZT933S语音万用表拆机

发表于：2021-10-30 16:54:40 4255
万用表
主题类别: 评测（详细）
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: ZT933S

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

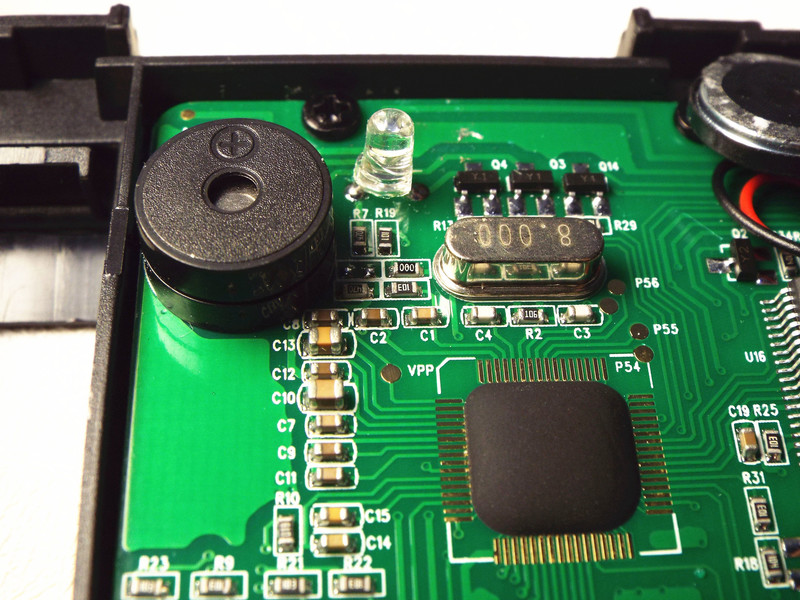

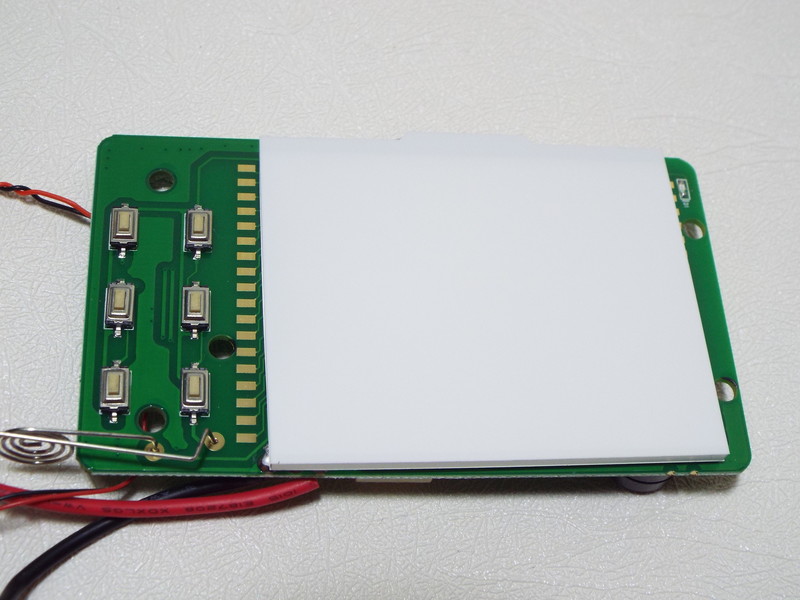

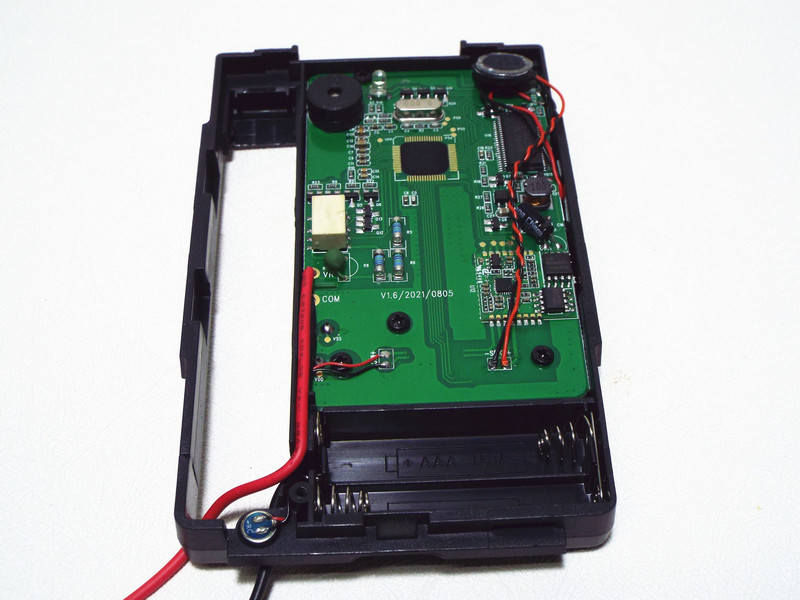

直接上图

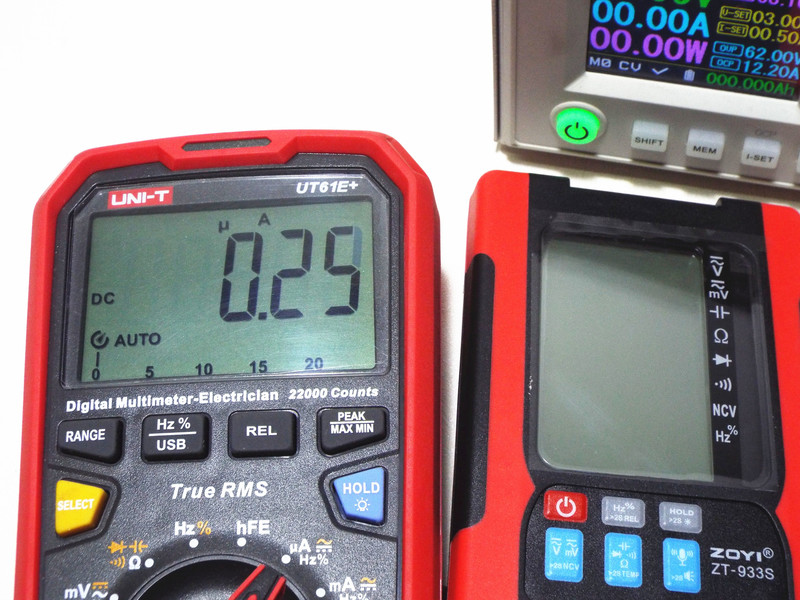

关机时的静态电流为0.25微安

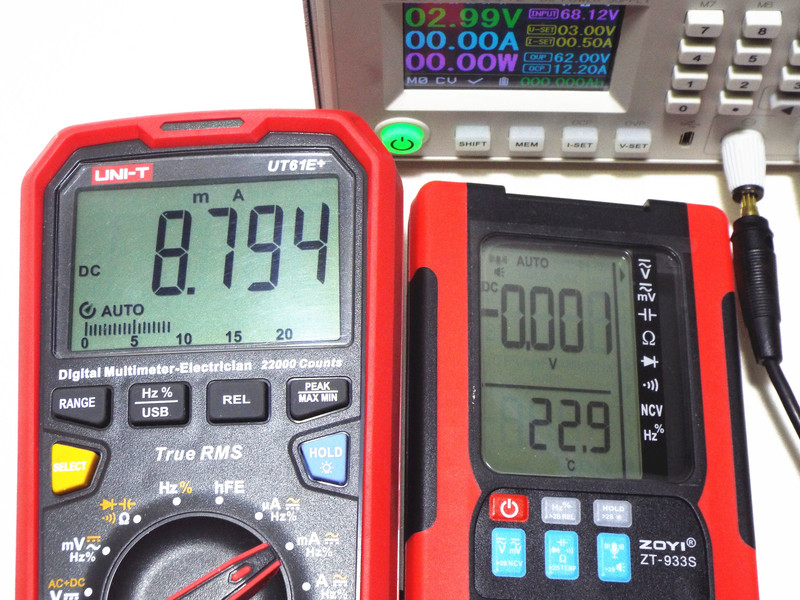

开机后静态工作电流为8.794毫安

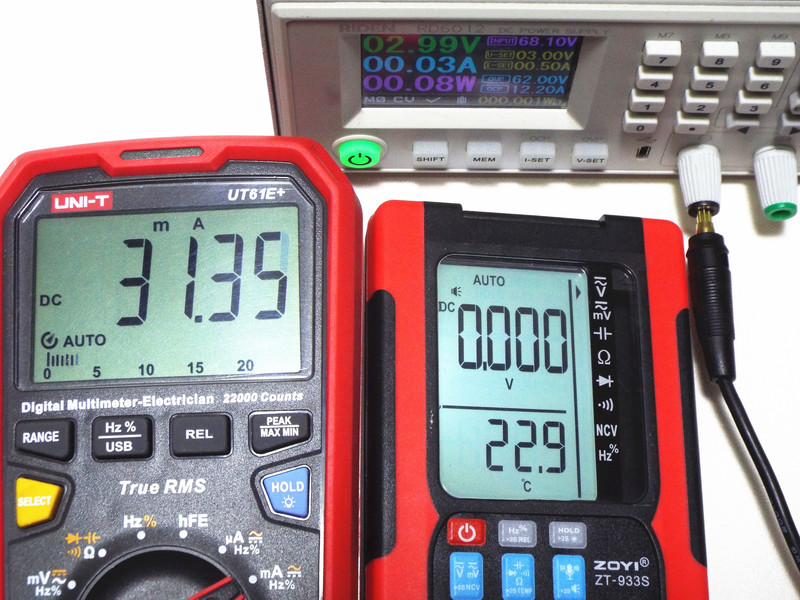

打开背光灯时的电流为31.35毫安

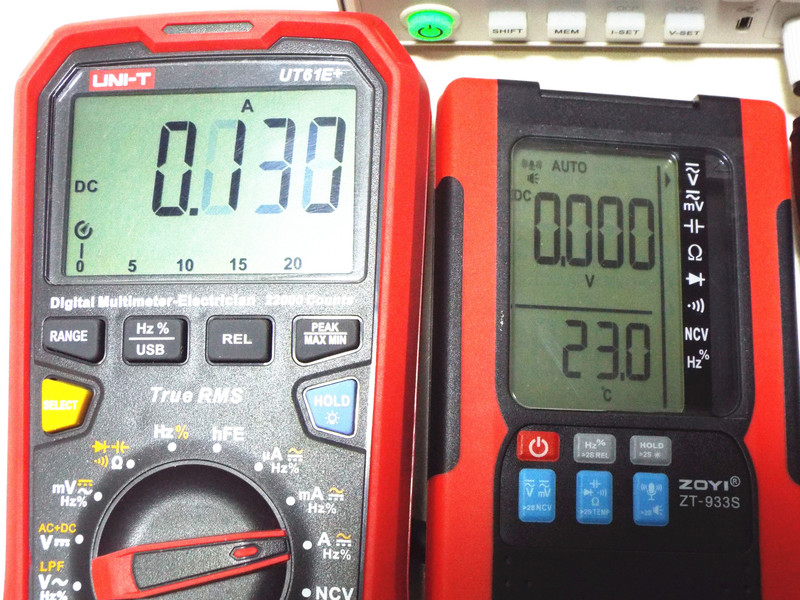

有语音播报时的最大电流为130毫安

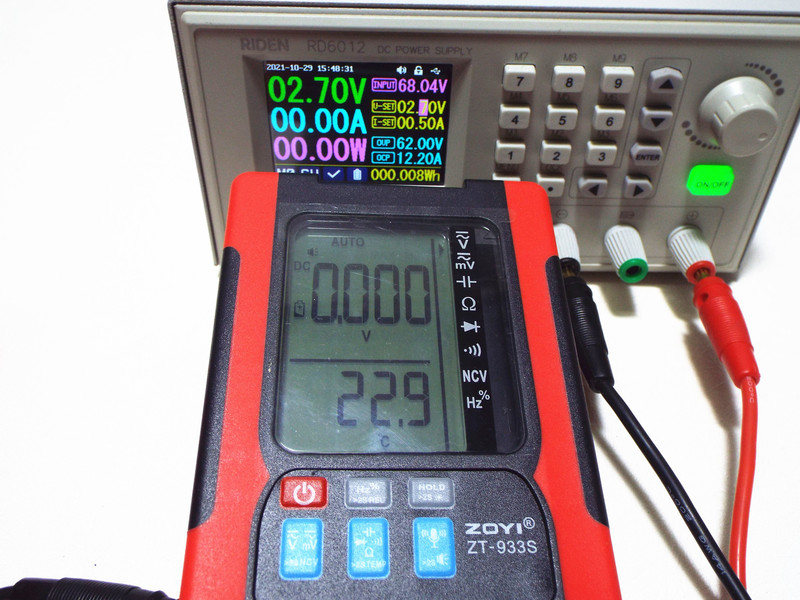

当电压降至2.7V时出现欠压符号

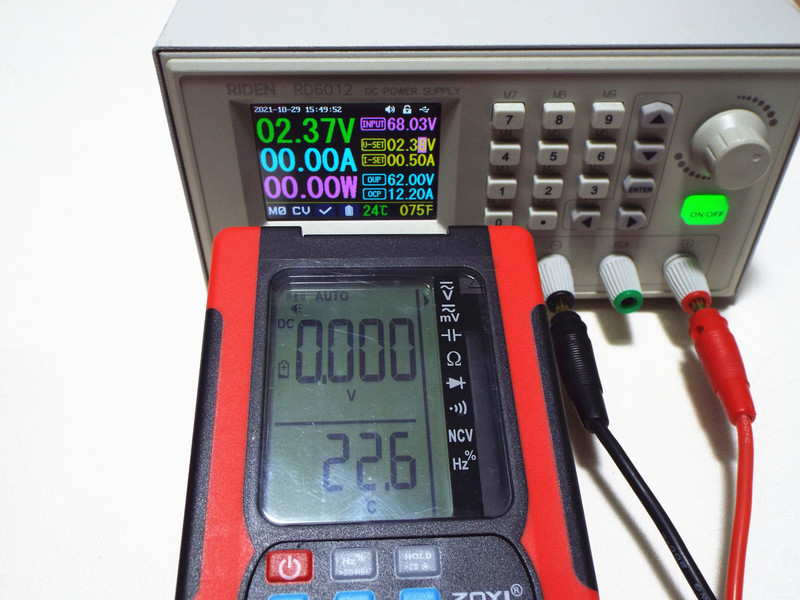

继续降低至2.36V时自动关机，看来用镍氢充电电池是不行了

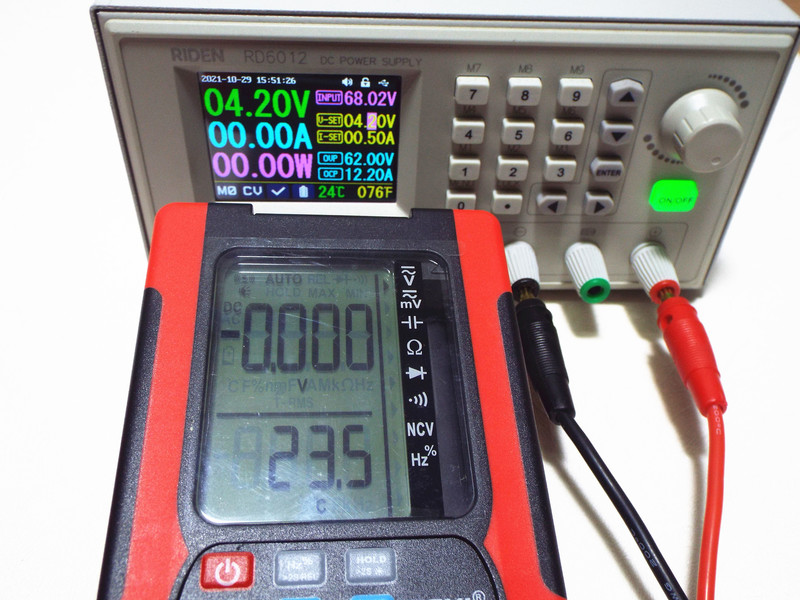

再做个大胆的试验，将电压提高至4.2V时正常工作，看来改造成锂电应该没问题，不过是否影响寿命，还有待检验

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（31）

散淡021 数字大神 2021-10-30 17:16:23
谢谢分享
二节7号电池不大耐用
2021-10-30 17:16:23 回复
13912217676 数字巨人 2021-10-30 18:23:43
这表拿到手简单试了一下，不到一个小时就退了。精度马虎更关键是安全性不行，极细的表线和软趴趴的表笔，电路板无如何保护且安全距离不够，最多只能当个玩具不能拿它做工具，测个220都有点心虚
2021-10-30 18:23:43 回复
勇闯沙滩 数字大神 2021-10-30 18:44:51

双语音万用表，创新引领潮流。
2021-10-30 18:44:51 回复
wgh1027 数字大神 2021-10-30 20:32:45
谢谢分享
2021-10-30 20:32:45 回复
wgh1027 数字大神 2021-10-30 20:45:28
13912217676 发表于 2021-10-30 18:23
这表拿到手简单试了一下，不到一个小时就退了。精度马虎更关键是安全性不行，极细的表线和软趴趴的表笔，电 ...

哈哈当玩具还是不错的。
2021-10-30 20:45:28 回复
mvwz24029819 数字精灵 2021-10-30 20:55:46
谢谢分享，
2021-10-30 20:55:46 回复
佳维 楼主     数字精灵 2021-10-30 22:05:40
散淡021 发表于 2021-10-30 17:16
谢谢分享
二节7号电池不大耐用

把所谓手电的二极管拆了，不开启语音，电池还能应付
2021-10-30 22:05:40 回复
佳维 楼主     数字精灵 2021-10-30 22:07:52
13912217676 发表于 2021-10-30 18:23
这表拿到手简单试了一下，不到一个小时就退了。精度马虎更关键是安全性不行，极细的表线和软趴趴的表笔，电 ...

换上硅胶线，找个表笔改造一下换上
2021-10-30 22:07:52 回复
佳维 楼主     数字精灵 2021-10-30 22:08:37
勇闯沙滩 发表于 2021-10-30 18:44
双语音万用表，创新引领潮流。

谁用谁知道
2021-10-30 22:08:37 回复
佳维 楼主     数字精灵 2021-10-30 22:09:57
wgh1027 发表于 2021-10-30 20:45
哈哈当玩具还是不错的。

这玩具价格有点高了
2021-10-30 22:09:57 回复
散淡021 数字大神 2021-10-31 07:53:02
佳维 发表于 2021-10-30 22:05
把所谓手电的二极管拆了，不开启语音，电池还能应付

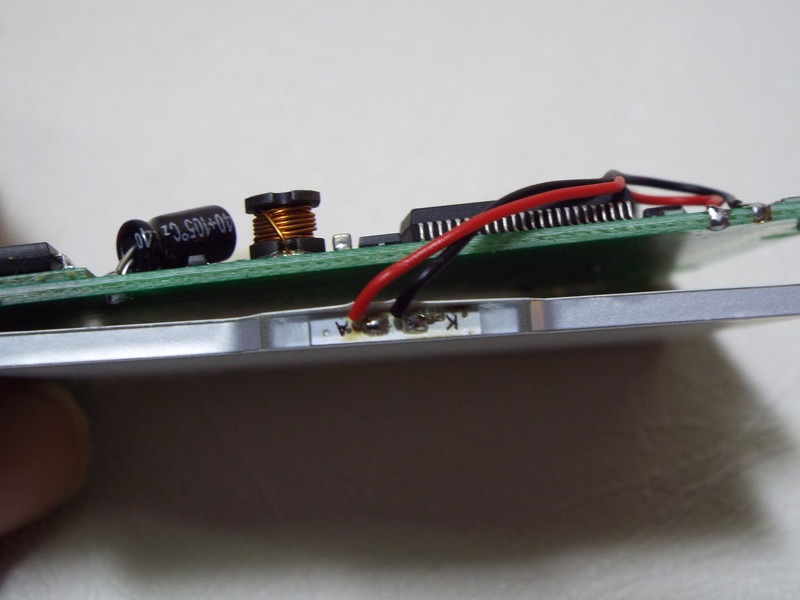

那个电感是手电升压？
如是会耗电的
2021-10-31 07:53:02 回复
wgh1027 数字大神 2021-10-31 13:18:15
散淡021 发表于 2021-10-31 07:53
那个电感是手电升压？
如是会耗电的

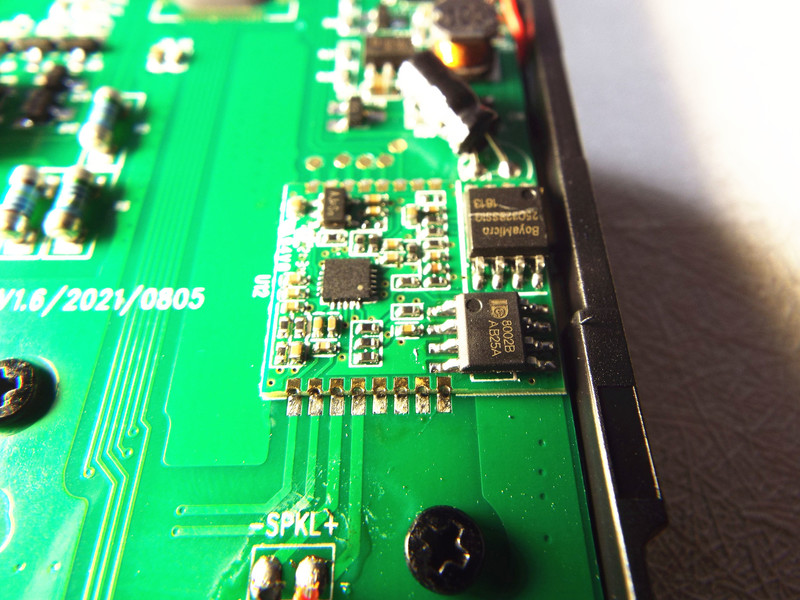

主要是为语音模块供电，也兼顾手电背光。
2021-10-31 13:18:15 回复
fcccc 数字奇才 2022-5-23 15:19:41
本帖最后由 fcccc 于 2022-5-23 15:21 编辑
wgh1027 发表于 2021-10-31 13:18
主要是为语音模块供电，也兼顾手电背光。

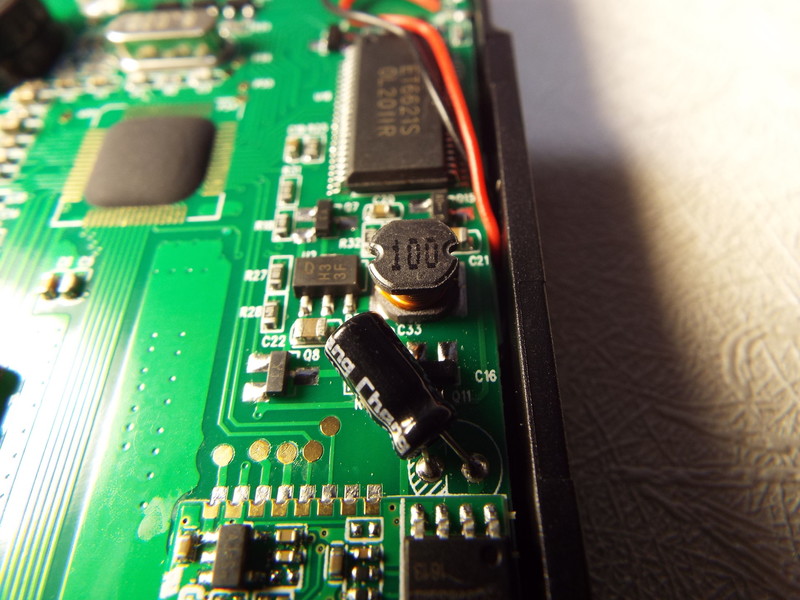

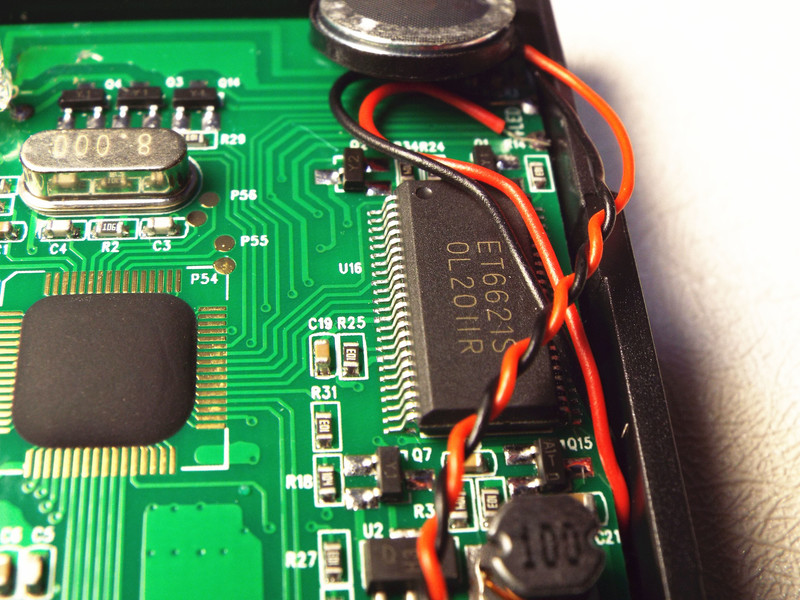

在这么小的仪表里面竟然使用工字电感,关键还放的距离主芯片那么近.真是见了鬼了,这厂家压根不考虑电磁干扰问题.
2022-5-23 15:19:41 回复
qizming 数字探长 2022-5-23 16:23:58
谢谢分享
2022-5-23 16:23:58 回复
zhangwj98 数字精灵 2022-5-23 20:36:50
谢谢分享。
2022-5-23 20:36:50 回复
atz123 数字王者 2022-5-23 21:22:17
谢谢分享
2022-5-23 21:22:17 回复
佳维 楼主     数字精灵 2023-2-24 16:23:04
散淡021 发表于 2021-10-31 07:53
那个电感是手电升压？
如是会耗电的

本来供电就捉襟见肘
2023-2-24 16:23:04 回复
佳维 楼主     数字精灵 2023-2-24 16:23:36
wgh1027 发表于 2021-10-31 13:18
主要是为语音模块供电，也兼顾手电背光。

感谢大佬
2023-2-24 16:23:36 回复
atz123 数字王者 2023-2-24 19:38:06
谢谢分享
2023-2-24 19:38:06 回复
