固纬GDM-8246/8245万用表校准方法

[复制链接]
发表在  2022-6-12 13:50:35  | 显示全部楼层 | 阅读模式
万用表
主题类别: 校准_调试
仪表品牌: 其它品牌
仪表型号: 固纬
体积分类: 手持式
显示字数: 四位半
是否拆机: 没有拆机
买了一台GDM-8246万用表,在网上找了一些校准方法,试着校准了一下,现将校准方法收集在这里,方便大家查看。

万用表各档位列表,校准一般都是满量程的80%

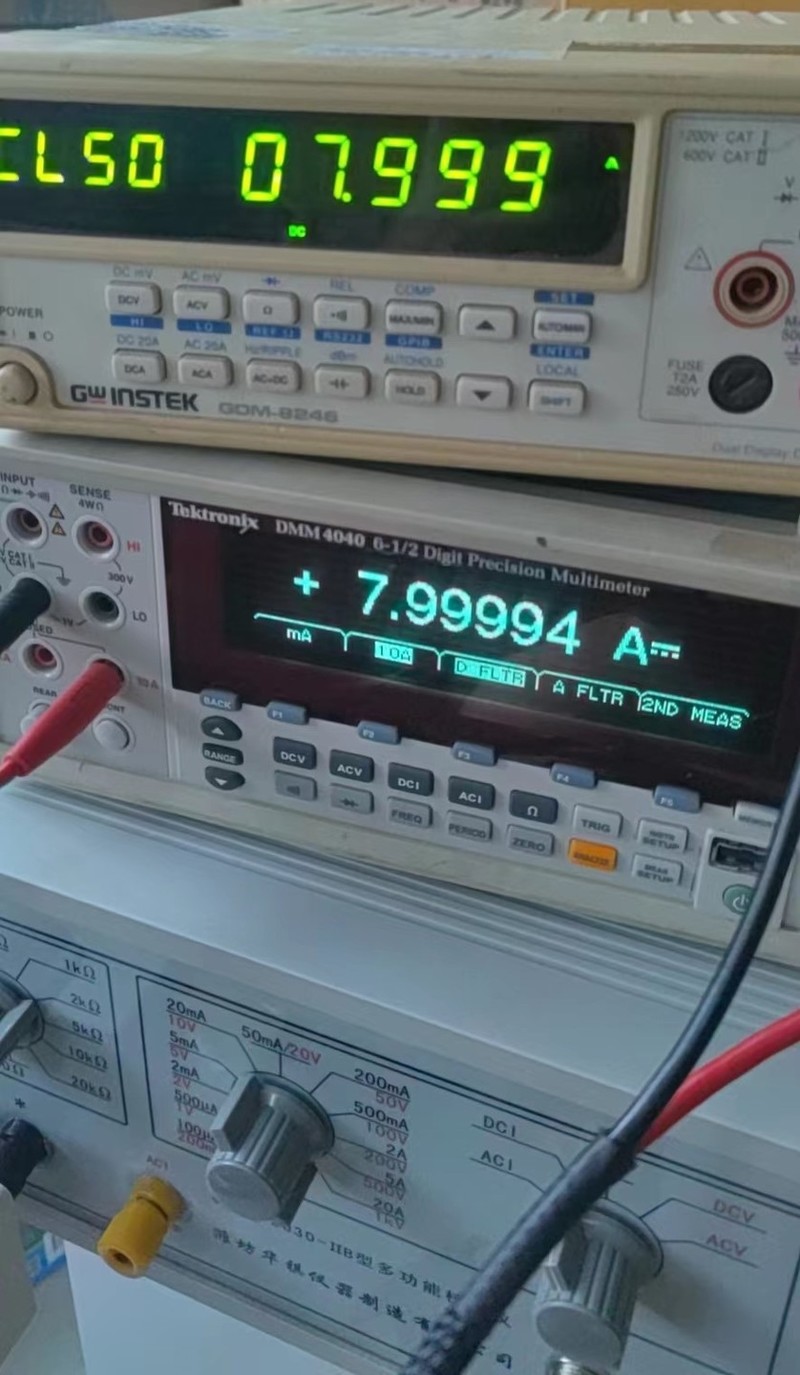

直流电压 1000V时用 源得输出1000V,直流电流20A 源得输出8A校准
DCV:    500mV, 5V, 50V, 500V, 1200V    5 ranges
ACV:    500mV, 5V, 50V, 500V, 1000V    5 ranges
          500mV ~ 1000V 5 range :20Hz ~ 45Hz : (1% rdg + 10 digits)
          45Hz ~ 2kHz : (0.3% rdg + 30 digits); 2kHz ~ 10kHz : (0.4%rdg + 50 digits)
          500mV ~ 500V 4 range : 10kHz ~ 20kHz (0.5% rdg + 50 digits)
          500mV ~ 50V 3range :20kHz ~ 50kHz (2% rdg + 20 digits)
          50kHz ~ 100kHz (5% rdg + 50 digits)
DCA:    500 uA, 5mA, 50mA, 500mA, 2A,20A 6 ranges
ACA:    500 uA, 5mA, 50mA, 500mA, 2A,20A 6 ranges
          500 uA ~ 500mA 4 range; 45Hz ~ 2kHz (0.5% rdg + 15 digits)
          2kHz ~ 10kHz (1% rdg + 15 digits); 10kHz ~ 20kHz (2% rdg + 15digits)
          2A ~ 20A 2 range; 45Hz ~ 2kHz (0.5% rdg + 15 digits)
R:       500 , 5k , 50k ,500k , 5M , 20M 6 ranges
C:       5nF, 50nF, 500nF, 5F, 50 F 5 ranges






进入校准模式:
按一下Shift键,8245点击一下“MAX/MIN键, 8246点击一下“▲”键,按住“AUTO/MAN”键不放,直至副屏幕显示CL10。
此时通过点击“▲”键,可以在步骤CL10 至 CL50间切换,并通过按“AUTO/MAN”键校准程序。
但要注意的是,达到CL50后,需要按一下shift键,才可以再次使用“▲”键从CL10切换到CL50。


校准零位

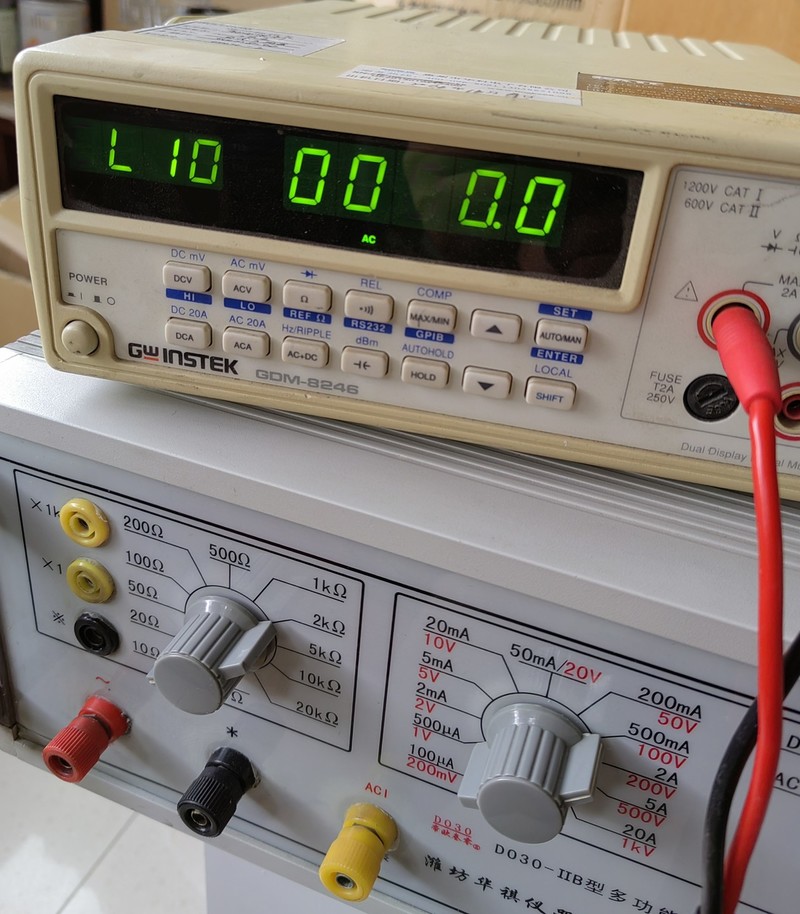

1CL10 ---校准ACV零位。输入端短接,执行。
2
CL20 ---用于校准其他档的零位。输入端短路,执行。
3
CL30 ---校准电容档(C)零位。使输入开路,执行。
4
CL40 ---校准400欧姆档零位。输入短路,执行。



校准零位,需要短路对应插口(CL30是电容档,需要开路);在此状态下按AUTO/MAN进入校零过程,
副屏显示CL11、CL21、CL31、CL41,具体是哪个和校准的档位有关。
执行过程中会自动换档,校零结束后返回



各档位校准
需要切换到CL50,然后再切找需要校准的功能、档位,在测试端口接入标准源(数值为档位的80%),然后按AUTO/MAN键使副屏显示CL51,再按AUTO/MAN键表示确认,副屏会退回CL50状态,这样就可以再次校准该档位或其它功能档位。
CL50状态下,使用上、下键可以切换档位。


举例说明

切换到CL50状态,然后按 DCA 键,切换到电流档,按上下键 切换到 500uA档,标准源输入为399.99uA ,确定无误后,AUTO/MAN键,副屏会变成 CL51,再按一下 AUTO/MAN键 保存,副屏会变回成CL50,此时可以看到主显示器上的读数和标准源的一样即可。

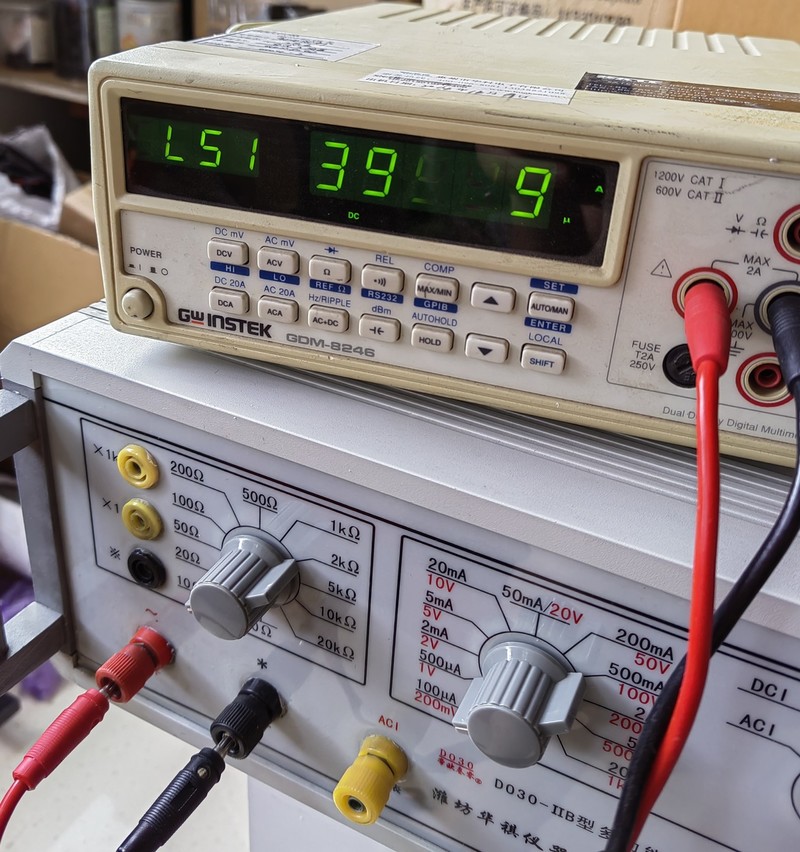

拍照闪烁了,显示的是CL51  399.9

二极管档的校准方法进入到校准模式后,切换到二极管档位,此时副屏幕显示CL50;输入端短路,按一下“AUTO/MAN”,此时副屏幕显示CL51;
输入直流0.6V,再按一下“AUTO/MAN”,此时副屏幕显示CL52;再按一下“AUTO/MAN”;此时副屏幕显示CL51;
输入直流1.0V,按一下“AUTO/MAN”,此时副屏幕显示CL50,已保存好校准数据。此时完成了二极管档位的校准,可以退出校准模式了。


电阻档的校准方法(来自其它网站)


1、进入校准模式,切换到CL50,通过点击“▲”键和“下”键,选择需要校准的电阻档,共有6档(500R,5K,50K,500K,5M,20M),每档可以分别校准,除20M档受5M档校准影响外,其他各档校准后互不干扰,校20M档前先校准5M档,其他各档校准不分前后次序。


2、500R档校准:1)切换到CL50,通过点击“▲”键和“下”键,选择500R电阻档。2)表笔短接,依次点击“shift”和“REL”键,进入相对测量模式,以消除表笔电阻对校准的影响。3)表笔接入400R阻值的标准电阻(精度越高越好,至少不低于本万用表本电阻档的精度),点击“auto/man”键,副屏CL50→CL51,主屏显示400R,阻值显示稳定后,点击““auto/man”键”,副屏CL51→CL50,本档位校准完成。


3、5K、50K、500K档校准,参考500R档校准方法,因为这几个档位阻值较大,表笔电阻对测量的影响较小可以跳过步骤2)。步骤3)中的标准电阻分别选择4K,40K,400K。其他操作步骤完全一样。


4、5M档校准:步骤1)同上。步骤2)跳过。3)接入1M标准电阻,点击“auto/man”键,副屏CL50→CL51,主屏显示测量值,几秒钟后副屏自动CL51→CL52。4)更换2M标准电阻,点击“auto/man”键,副屏自动CL52→CL51,主屏显示测量值,几秒钟后副屏自动CL51→CL53。


5、更换4M标准电阻,点击“auto/man”键,副屏CL53→CL51,主屏显示测量值,几秒钟后副屏自动CL51→CL50,主屏显示4M阻值,本档位校准完成。


6、20M档位校准:在校准20M档位前先完成5M档校准。步骤1)同上。步骤2)跳过。步骤3)接入10M标准电阻,点击“auto/man”键,副屏CL50→CL51,主屏显示10M,几秒钟后副屏自动CL51→CL50,主屏显示10M阻值,本档位校准完成。


7、校准完成后,依次点击“SHIFT”键和“AUTO/MAN”键,退出校准模式,返回测量模式。每个档位校准完成后均可退出校准模式,也可以全部档位校准完成再退出校准模式。
