0660和7501芯片的电阻档开路电压

散淡021

最近家里找到个外壳成黄皮的小台表
它的200mV和2V档内阻是1G吧

这个正好测测万用表电阻档开路电压，普通手持电压档都是10M， 最多测出一半电压， 过去是用个小电容来估测也接近1V，现在可用这表子来验证一下。
有台表的就不要笑话，本人没有台表，估计有些台表低电压档也是高内阻的。

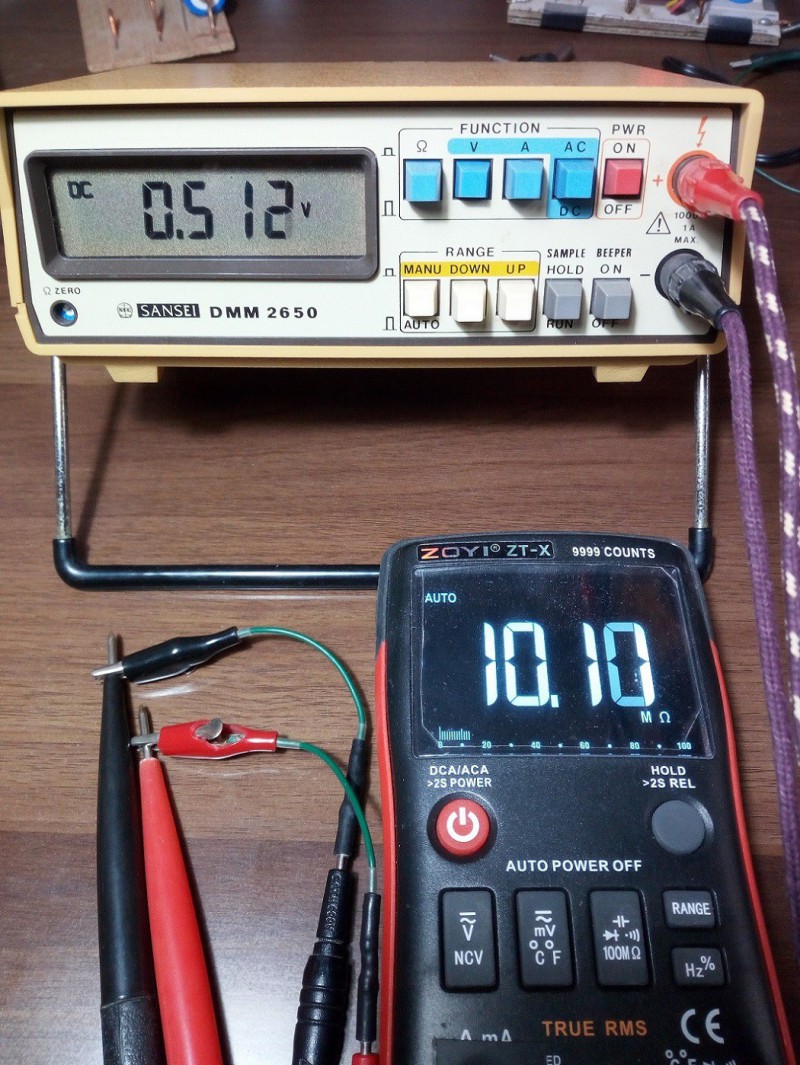

这是10M内阻测（这表2V以上档位是10M）

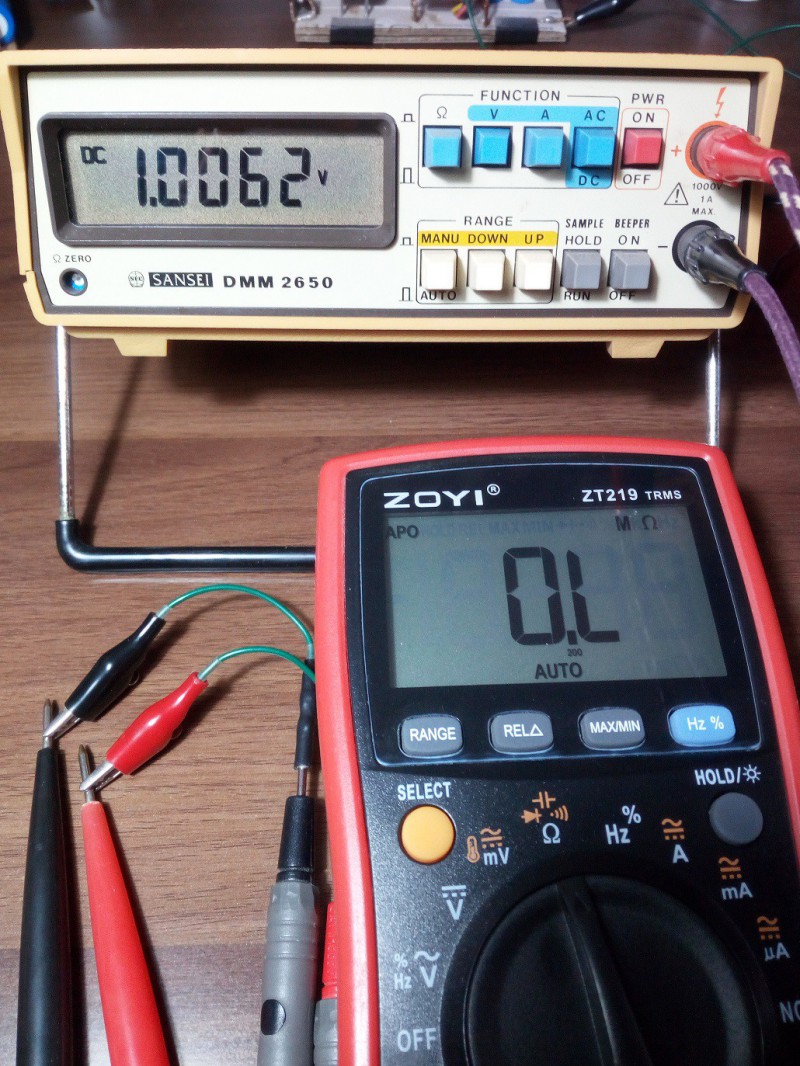

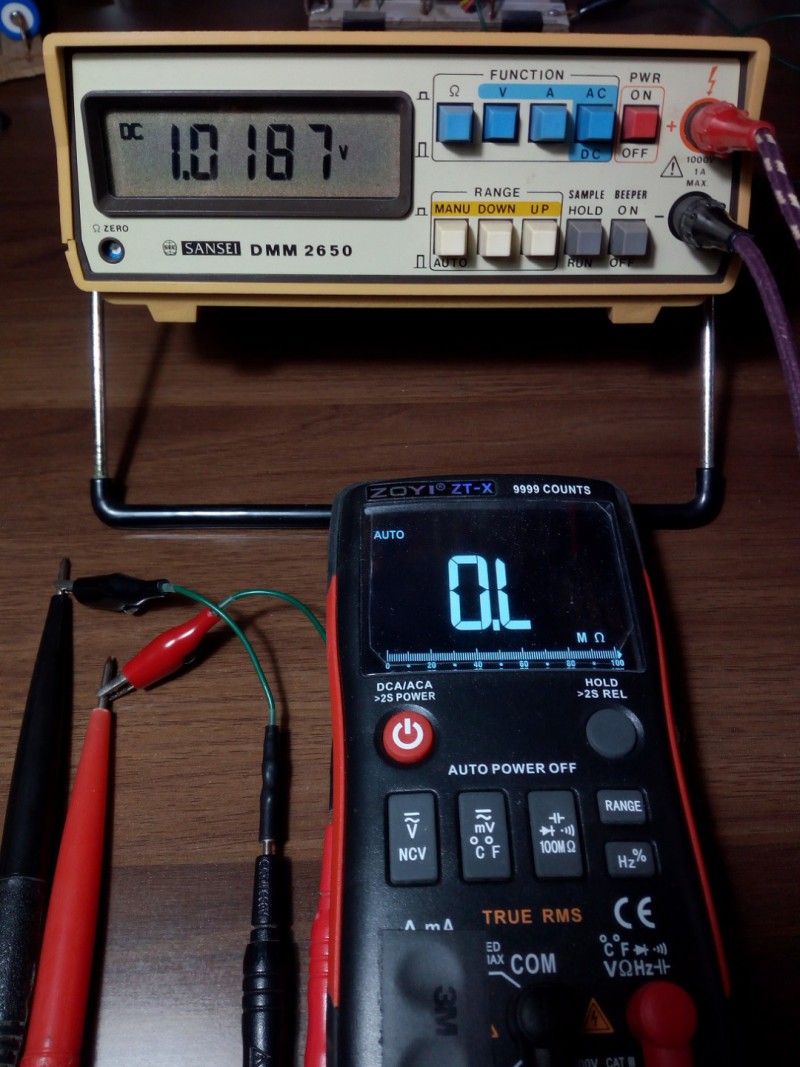

这是1G内阻测的，0660芯片

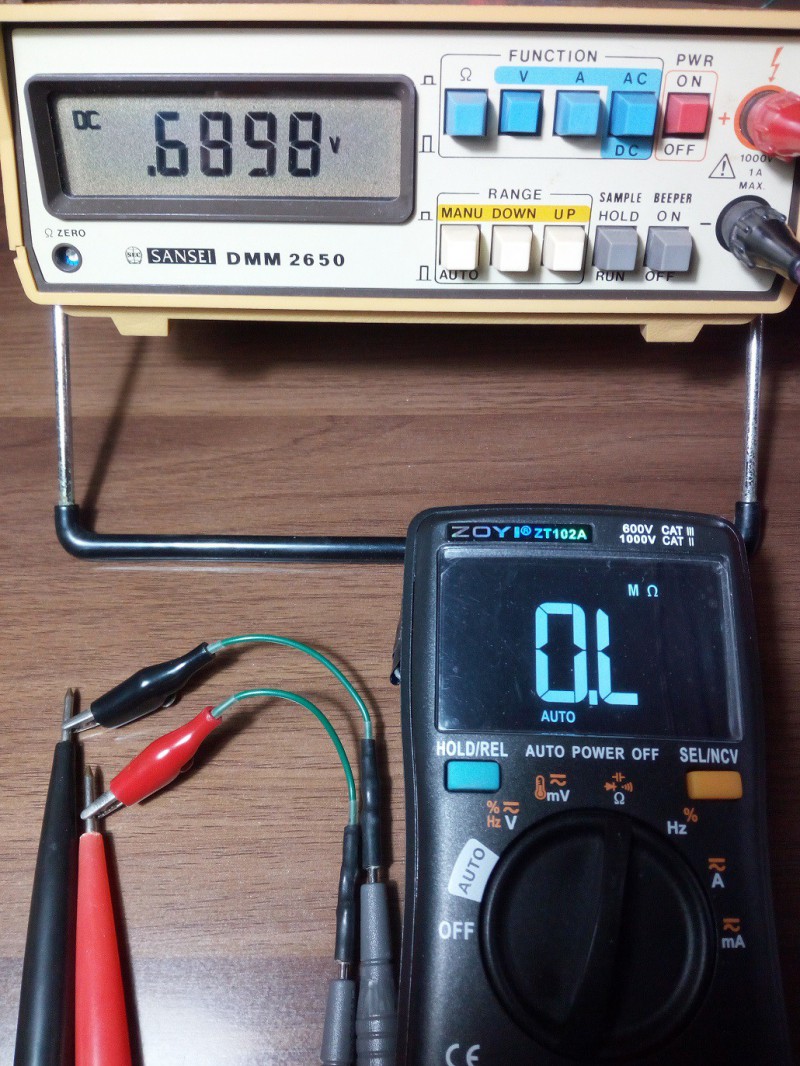

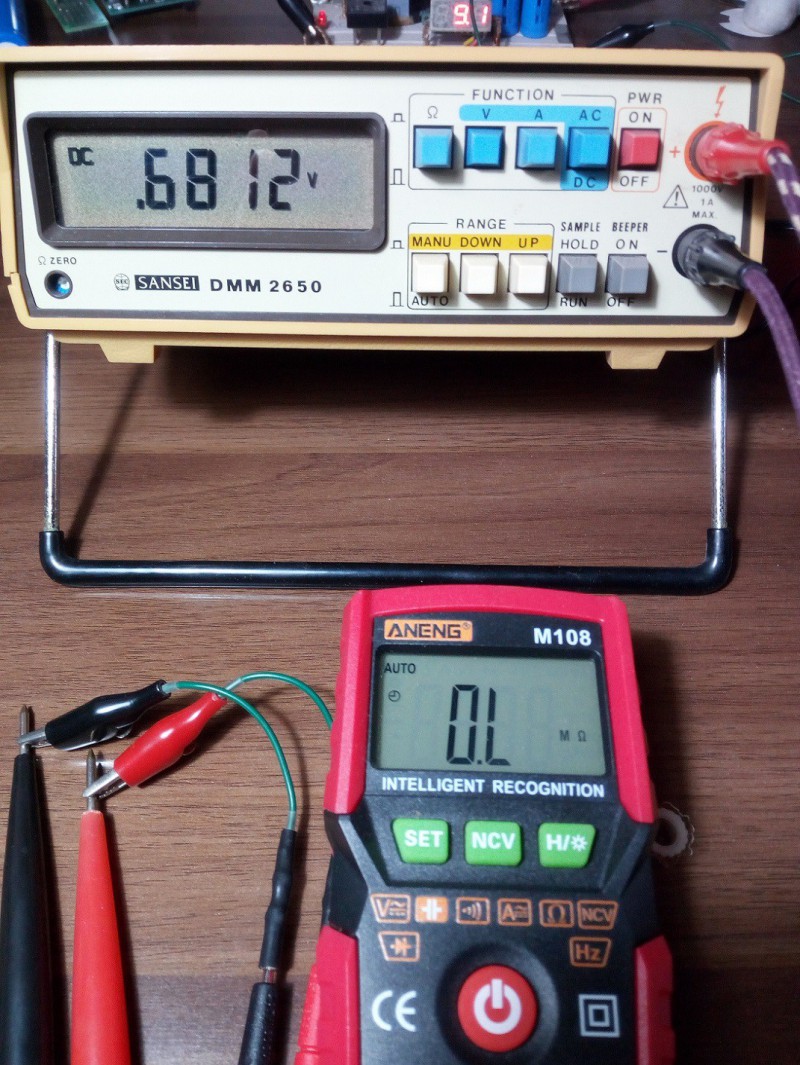

这是1G内阻测的7501芯片


0660二极档开路3.2吧， 满量程3.000V
7501二极档开路4V不到，满量程3.300V

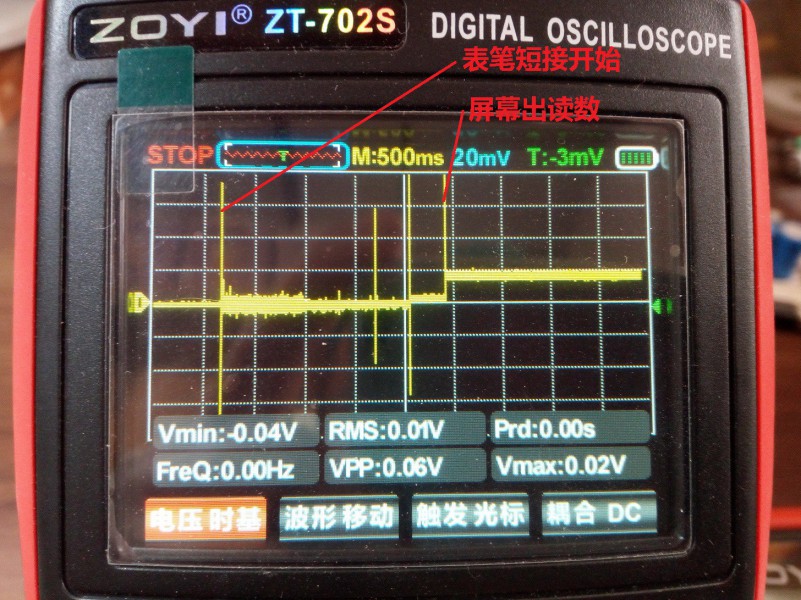

0660

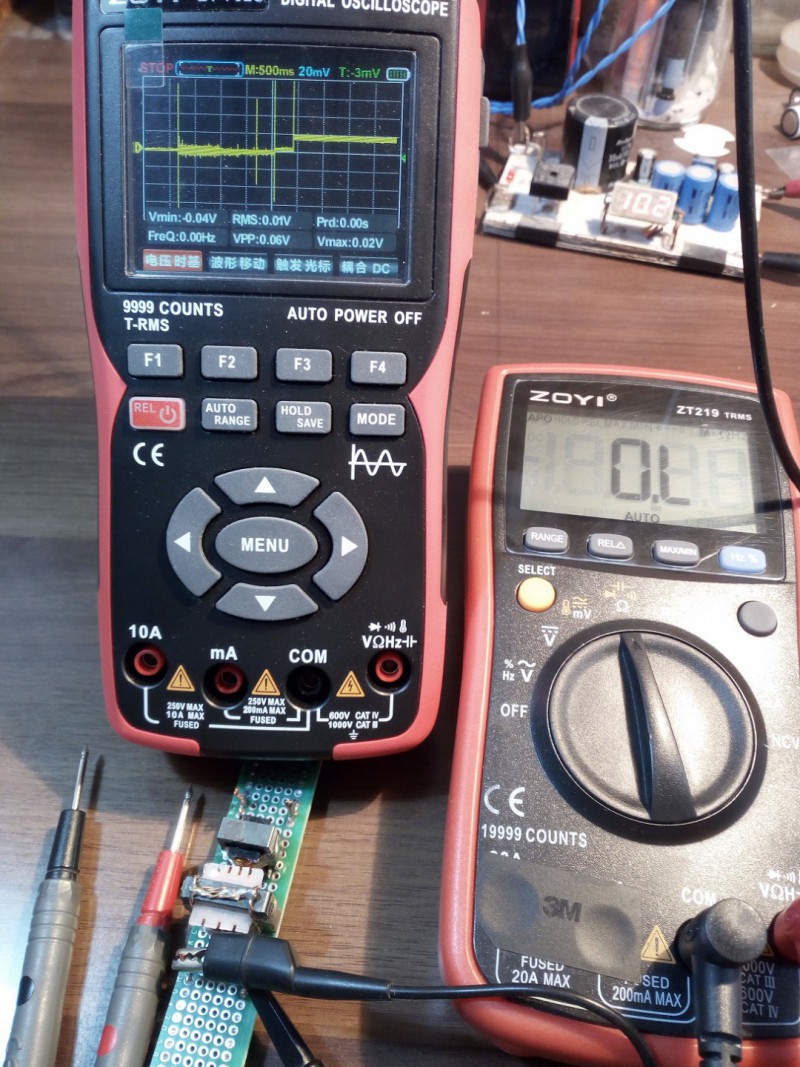

自动电阻档OL到0欧，大概2秒多（它因比139C等多一档量程）

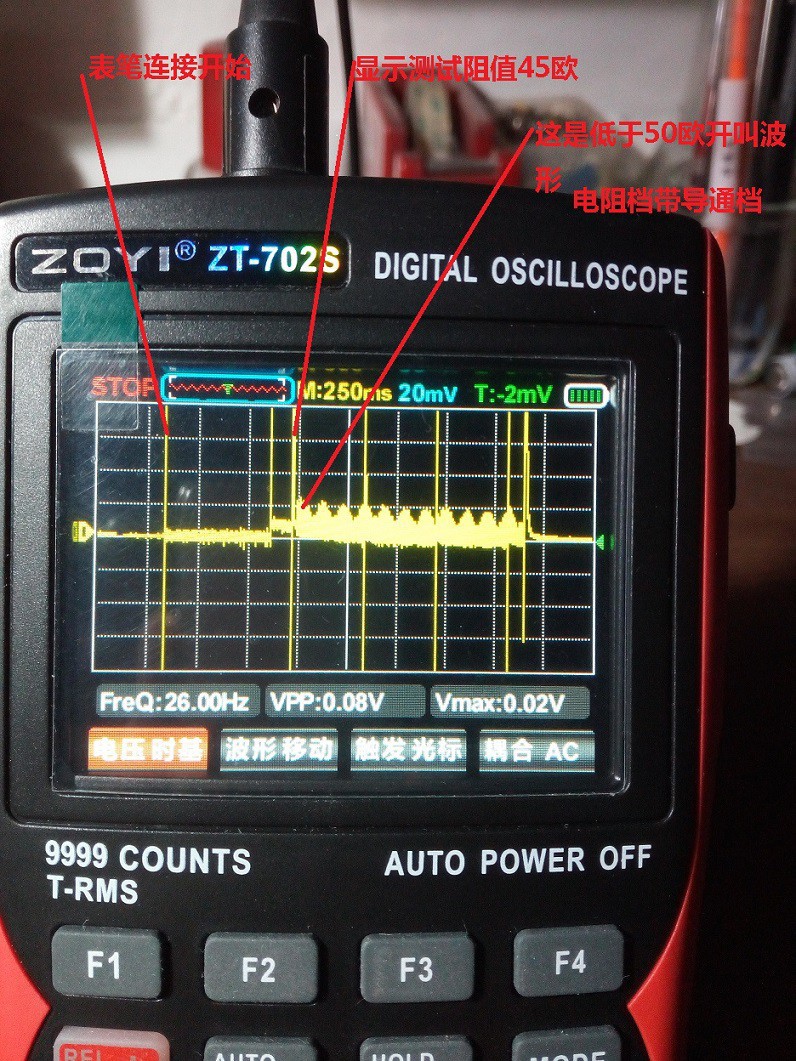

7501
自动电阻档OL到0欧，大概1秒内，
以上在不同型号的表中会有差异






这是0660的ZT-219





这是7501的M108



219是慢，尾数稳定更慢，有些人抱怨也正常
后来有坛友把27nF改成1nF,解决了尾数稳定慢的问题
219是200.00欧的分辨率， 在这个价位很难得
如找短路零件，主板CPU多相供电多是多个场管并联，其中一个短路了，商业维修都是热风枪一个个找
而业余修自己的，以一枪命中为乐趣
219是最实用的，还嫌秒慢？那就锁定200.00档，绝对不比手动档表子慢（找短路本身也这要用这档）


测电阻档开路，只是对自己表的情况有所了解。
如知道高的开路和量程电压，在估测晶体管还有无放大性能时，用手指短路bc就可，而在低压电路如电子表中要留意安全， 在路测电阻时晶体管是否会导通

实际使用0660和7501都是不错的
