DIY个电阻线性分压器

发表于:2025-8-8 17:02:17 217
标准件&校基准源
主题类别: 制作_改装
标准件类型: 其它
仪表品牌: DIY自制
型号或关键字: 电阻线性分压器,分压器

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
  为了测试一下手中的万用表电压档的线性,需要一台线性比较高的分压器,对于业余爱好者来说几乎是不可能的事,于是想自己做一个简易可行的分压装置,出于不同的使用目的,可以选用不同档次的器件,以满足个人的需求。因为我想测试70816581的线性,所以买了十几个1K0.01%误差威世S102K塑料块,下面说说打造过程。
  电阻到手后测试了一下,阻值都在999.xxx欧左右,温漂0.x ppm1ppm /C°附近,之前考虑的比较简单,就是每个电阻串联一段漆皮线,通过调整漆皮线的长度来使所有的电阻都统一到一个相同值,然后再一起放入一个密封的铝壳内,通过壳内的温控器加热恒温到46度左右,这样来保证电阻的稳定性。但经过数日反复的调试,装入恒温壳内再复测就乱七八糟的了,因为每个电阻的温漂不可能一样,所以升温后出入很大。后来又把电阻在大恒温箱里逐个调试一致,既前7位数一样,可是装入小壳后还是出现离散,只能有前6位一致。因为毫欧级的电阻太敏感了,每个电阻串的漆皮线直径0.19毫米,长度在几厘米到十几厘米,焊点大点小点或在焊点处来回弯几次,电阻就跑了。而且每个电阻还要连线到接线柱,合盖时不可能不碰到漆皮线,因此这种方式还是失败了。
  为了避免漆皮线的移动和方便调试,就是加大直径,但这样漆皮线又太长,于是又改用0.4毫米的锰铜丝,线径大了好调试,而且长度只需12厘米,这样调试效率确实提高很多,同时把原先的十个分压端减少到6个,既只保留1V5V,避免了调试点太多耗时太长,测试用万用表会有室温变化的影响和表的时漂影响。即便这样调试一番下来也要一小天,因为一个电阻调到预想值的重复几次至几十次,而且调一次就要给恒温箱升温到恒定温度后再测试。经过几天的调试测试后发现,想达7位数的稳定并非想象的那么简单,装入小的恒温壳后,电阻还会出现差异,原因是电阻丝焊过后还需要一段时间的应力恢复,导致阻值再次变化。这就麻烦了,不可能调试完几天后再测试,再重复调试,而且应力的大小也不可预测,所以几乎是不可能完成的事。
  正在无计可施之时,突想为什么不用可调电阻试试,这样就是以后跑了也可以随时调过来,于是粗略的计算了一下幷连到电阻丝上的可调电阻大小,10欧的比较合适。货到手马上做了一下测试,1毫欧的调节范围挺大,非常方便,至此电阻的调节已不再是问题。

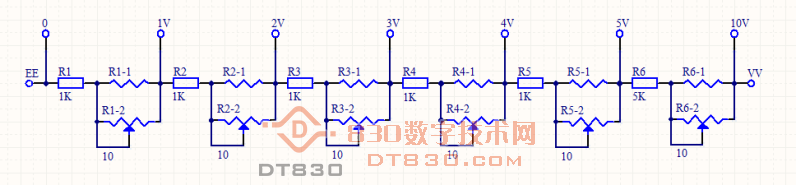

下面是电阻的连接示意图

  调试方法很简单,给分压器接上10V基准电压(不一定是10V11V也一样),用高输入阻抗的万用表分别测试0 ~ V1V1 ~ V2V2 ~ V3V3 ~ V4V4 ~ V5,的电压并记录,然后选择一个比较相近的电压,如1.000033V,再测试0 ~ V1的电压,并调整对应的可调,使电压等于1.000033V,接着再把其他的电压都调到1.000033V即可。因为使用的是电压源,不是恒流源,一次调试可能不行,电阻会相互牵连,重复两次就好了。牵连不是很大,如一个电阻调了10微伏,只会影响其他电阻1微伏,所以重复几次就看不到影响了。那为什么不用恒流源调试,恒流源的精度和稳定性不如电压源。这5个电压端调试完后,再测试一下0 ~ V5的电压并记录,然后测试V5 ~ 10V的电压并调节对应的可调,使其电压与0 ~ V5的电压相等即可。这个端的相互牵连比较大,是一对一的,如V5 ~ 10V的电压高了4微伏,那么你调低2微伏就行了,它改变多少0 ~ V5的电压会反方向改变等同的量。至此分压器的调试就完成了。
  使用方法就简单了(如果用做高精度校准,最好重复一下上面的调试),把标准的10.000000V电压源接入分压器的输入端,0 ~ V1 V2V3 V4 V5就有1.000000V2.000000V3.000000V4.000000V5.000000V的输出,10V ~ V4V3V2V1就有6.000000V7.000000V8.000000V9.000000V的输出。当然,你不怕麻烦,做9个连续的输出端那更好了。
  如果你没有精准的10V电压源也没关系,有个稳定的可调电压源也可以(输出电压大于10V),就是把可调电压源接入分压器的输入端,用你认为最准确的高位表,测试分压器的输出端,如1V,此时调节可调电源,使监测的万用表显示1.000000V即可,其余的分压端就可以有准确的电压输出了。当然你如果有更准确的1.018V基准或者其它的5V基准、7VLTZ1000基准就更好了。如1.018V基准,把基准的负端与分压器负端相连,用万用表的小量程(如100mV,当然1V也可以),测试1.018V基准的输出端与分压器的1V输出端之间的电压,调节分压器输入端的可调电压源的输出,使万用表显示0.018000V即可,这样其余的输出端就有标准的分压输出了。
  这个分压器的输出阻抗比较大,不适宜低阻抗10M欧的万用表,10M欧会立马把电压拉低,至少要10G欧以上。我用7081或6581测试某个输出端,如9.000000V,看其显示电压,接着再并上另一台,原先接的那一台显示的电压没有任何跌落,计算可知,它们的输入阻抗都在100G欧以上。
如果你非要校准对比一下10M欧的低输入阻抗的表,比如校准5V档,也不是不行,可以把该表接入分压器的5V输出端,此时电压已下跌,这时可以用手边的其他基准,如1V的,按照前面的方法,用另一个万用表,测试1V基准与分压器1V输出端的电压,调节分压器的输入端的可调电压源,使该表显示0.000伏即可,此时接有低阻表5V端的输出电压已修正到5.000000V,这时如果该低阻表显示的不是5.000000V,那就是该表的偏差,把它校准到5.000000V就达到了那个参入调测试的1V基准的精度了。

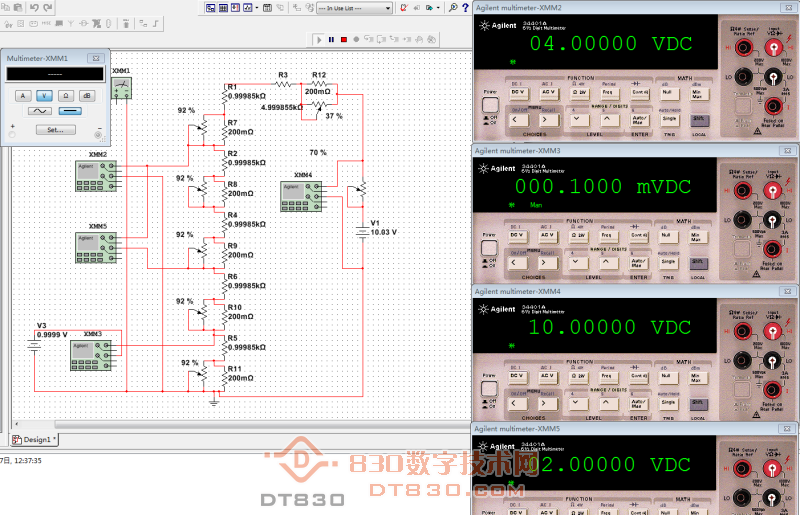

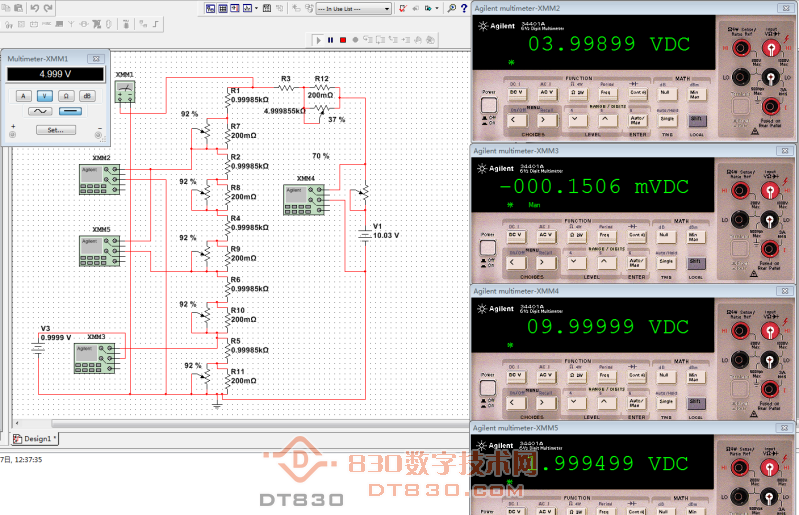

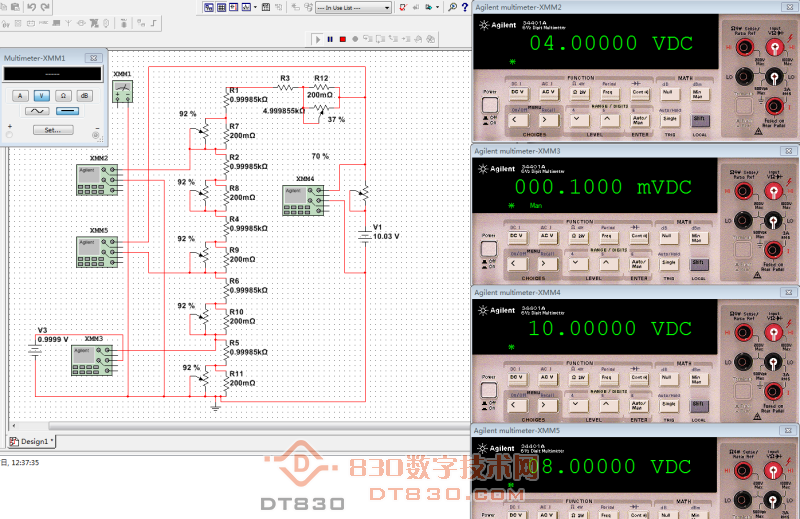

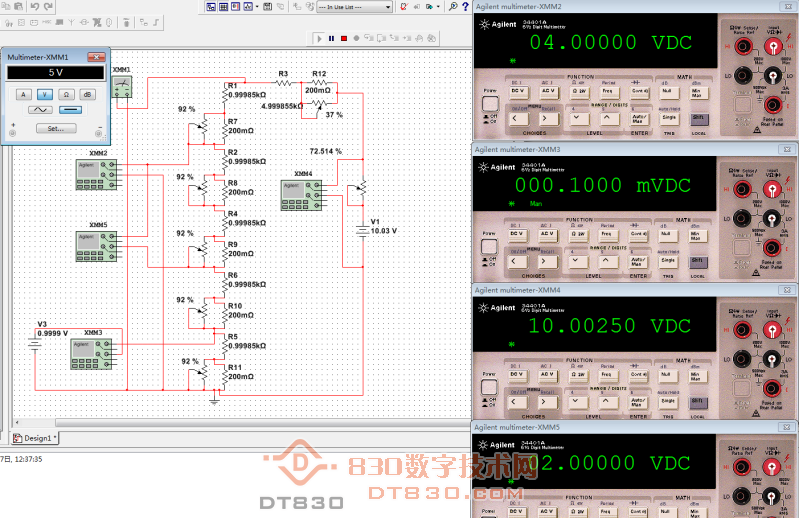

  下面上传几张仿真测试图

t1.png t2.png t3.png t4.png

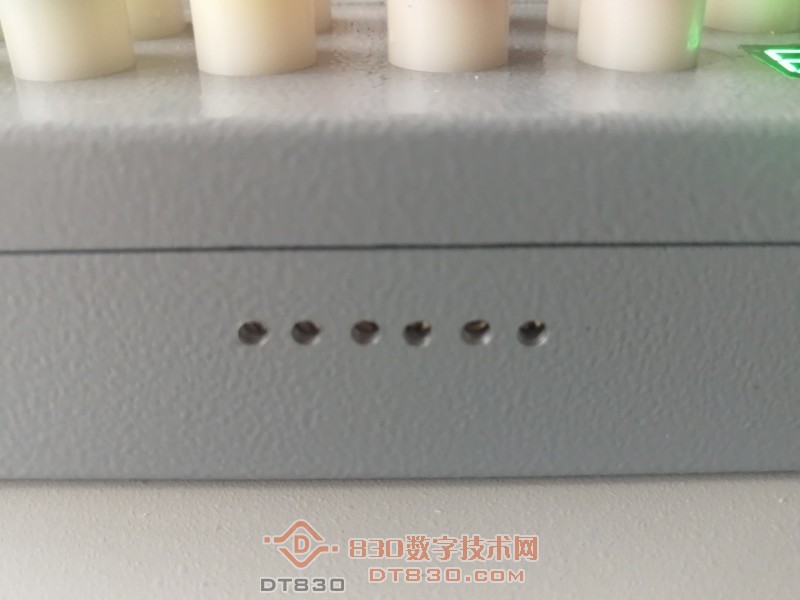

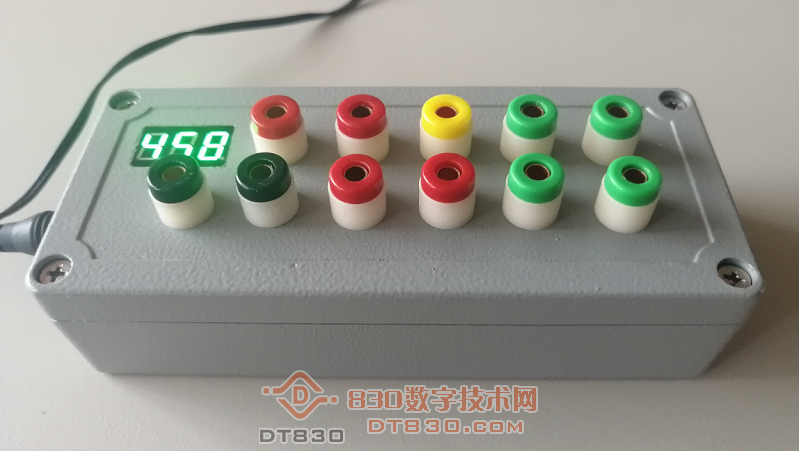

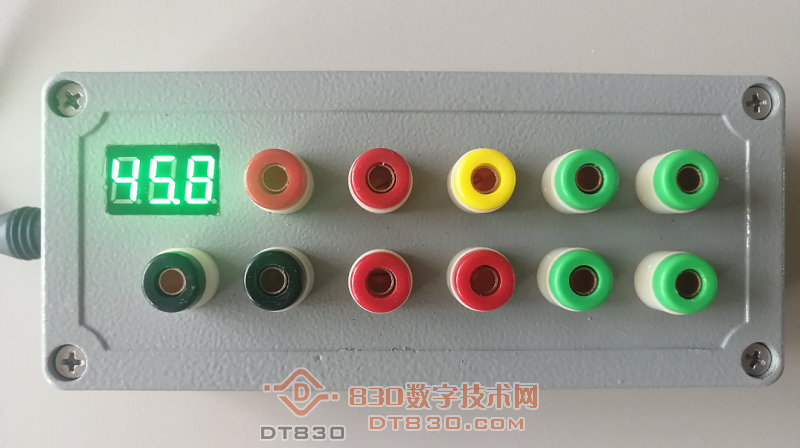

再来个产品图

F1.png F2.png F3.jpg

收藏
送赞
分享

发表回复

评论列表(9)

lizuolong618
把不可能变为可能,虽然平时很难接触到,但是描述还是比较易懂,支持一下
2025-8-8 19:41:32 回复
风语者
我是以应用为主,四位有效数字已经足够,其实三位有效数字的准确度也够用!
2025-8-8 20:14:03 回复
鼎金
冒个泡证明还有人
2025-8-8 23:11:40 回复
勇闯沙滩
过程很费劲,磨人的研究,成功了祝贺。
2025-8-9 07:04:10 回复
fslichong
一个玩球球的开始玩电阻了,写的这么详细,
2025-8-9 08:38:10 回复
fxcde
不如用同一种材料的锰铜丝绕制方便,同一种材料那么温飘方向是一样的,要能搞出来10个一样的数值,不管温度怎么变每一个电阻分压都是1/10。
2025-8-9 13:58:41 回复
真不错的作品,外壳也很厚实,接线柱换成低热的就更烧钱了
2025-8-11 08:24:48 回复
wgsd 楼主
gdi2045 发表于 2025-8-11 08:24
真不错的作品,外壳也很厚实,接线柱换成低热的就更烧钱了

接线柱是特意用紫铜管制作的。
2025-8-11 08:34:21 回复
wgsd 发表于 2025-8-11 08:34
接线柱是特意用紫铜管制作的。

那真是我眼拙了,看着像铜又看着不像铜,第一眼没看准
紫铜的很好啦,有氧化层了蹭蹭就行
2025-8-11 08:36:59 回复
