一刀一飞线解决众仪ZT219万用表电阻档不易归零的毛病

wgh1027 楼主     数字大神 2019-6-12 11:47:55
勇闯沙滩 发表于 2019-6-12 06:45
这个可以试试，如果有问题改回来也不麻烦。

当你的万用表电压档不能归零时再改也不迟。
2019-6-12 11:47:55 回复
wgh1027 楼主     数字大神 2019-6-12 11:56:45
SG830 发表于 2019-6-12 07:51
第一张图ptc是黄色的，后面的图ptc是绿色的，是两个表还是改的?

你眼力了得，这都给你看出来，第一张图确实不是我的，是网上大佬的图，昨天我改表后想发个贴，发现我的表已经割了一刀，没办法只好在网上找一个胡弄一下吧。
2019-6-12 11:56:45 回复
wgh1027 楼主     数字大神 2019-6-12 11:58:09
表述 发表于 2019-6-12 08:18
如果对其它档没有影响的话真是一个好办法，回头我也试一下。

可以一试的。
2019-6-12 11:58:09 回复
wgh1027 楼主     数字大神 2019-6-12 12:00:45
勇闯沙滩 发表于 2019-6-12 09:06
可不是咋地，两个表电池极片那嘎达一个朝上一个朝下，确实不一样

前面那个图是网上找来的，目的是想给大家看清楚要改动的具体位置啊。
2019-6-12 12:00:45 回复
wgh1027 楼主     数字大神 2019-6-12 12:03:34
wgsd 发表于 2019-6-12 09:34
不要鸡蛋里面挑什么来啦... 楼主是一个表改动，一个表做对比了
这种改法真的没问题，有动手能力的 ...

哈哈，我只有一个219，前面那个是网上找来的图。
2019-6-12 12:03:34 回复
wgh1027 楼主     数字大神 2019-6-12 12:09:45
zwillhill 发表于 2019-6-12 10:32
楼主似乎改造不少，可否把之前的改造集合一下，另外图片清晰度欠佳

哈哈，清晰度是差了点，技术问题将就着看吧，不好意思。我说随便玩玩而已，整合以前改造的贴就算了吧 ，发贴太累。
2019-6-12 12:09:45 回复
chen131578 数字精灵 2019-6-12 12:32:23
本帖最后由 chen131578 于 2019-6-12 12:36 编辑

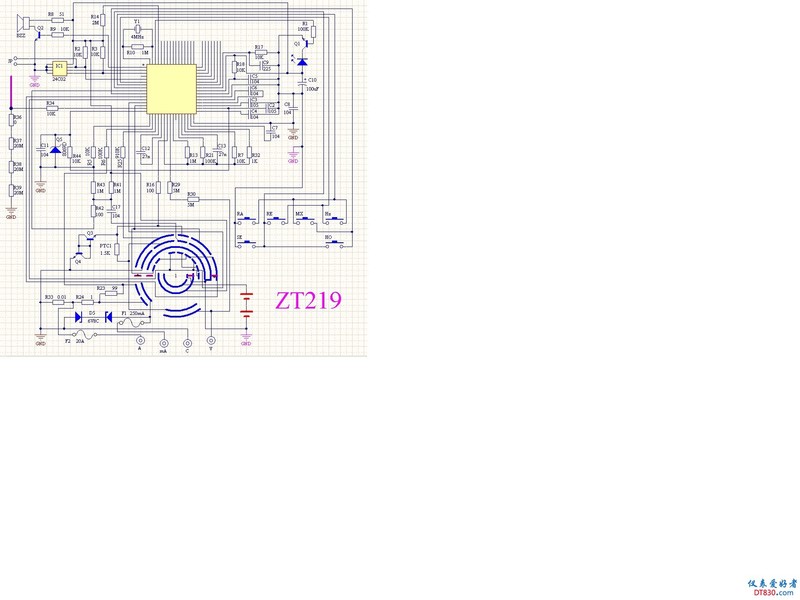

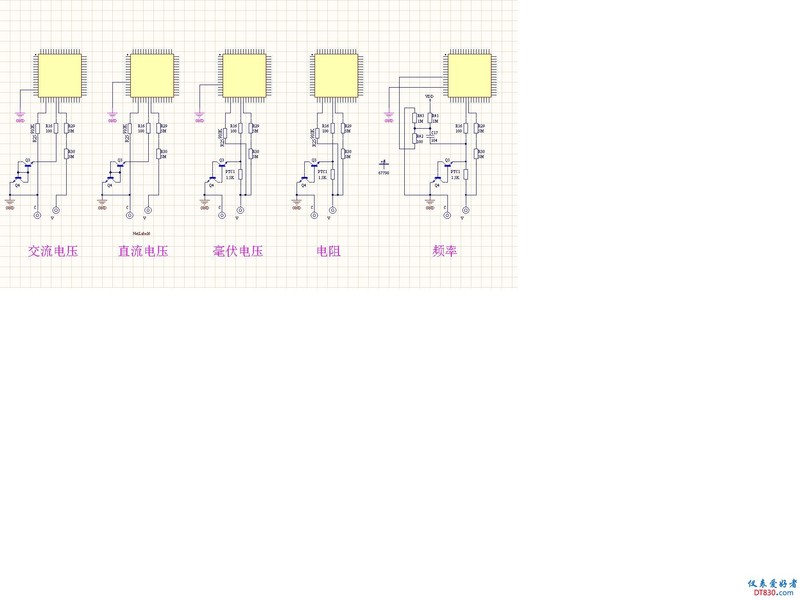

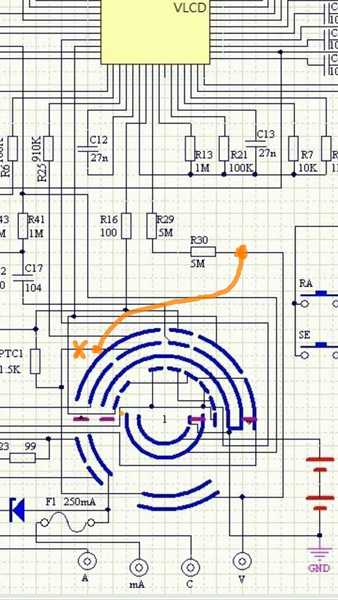

隔断的那部分？借用坛友wgsd提供的图纸。




2019-6-12 12:32:23 回复
wgsd 数字大神 2019-6-12 14:45:01
给大家泼的冷水，免得发烧头晕啦 。一刀割个双眼皮，但不是天生的了，化了妆的鸭鸭也不是天鹅了
零是归了，但..但是，原先的表可是有好几个字被强行归零了，现...现在，你测个零点几欧的电阻可是比真值少好几个字了。
我测了一下，电桥显示0.3202欧的电阻，它显示0.25~0.26欧，电桥显示0.5334欧的电阻，它显示0.45~0.46欧。另外这个软件归零还没找到取消的方法。再说这稳定速度，至少得40秒以上才缓住，没有蛋的也得找个什么痛的了
不过现在虽然短斤缺两，也比原先没有边际的多报冒报靠谱些。
2019-6-12 14:45:01 回复

点评

散淡021
谢谢提醒，确实绕过了内部线路阻值，你就教大家在２４Ｃ０８里多加几个字，个人喜欢有１－３个的稳定底数，担心温度变化，要精准就按相对值。
2019-6-15 22:46

评分

参与人数 1金钱 +20 收起 理由
勇闯沙滩 + 20 赞一个!

查看全部评分总评分 : 金钱 +20

veteran 数字梦想家 2019-6-12 17:25:23
顶一下！
2019-6-12 17:25:23 回复
wgh1027 楼主     数字大神 2019-6-13 07:14:14
chen131578 发表于 2019-6-12 12:32
隔断的那部分？借用坛友wgsd提供的图纸。

2019-6-13 07:14:14 回复
wgh1027 楼主     数字大神 2019-6-14 10:59:13
wgsd 发表于 2019-6-12 14:45
给大家泼的冷水，免得发烧头晕啦 。一刀割个双眼皮，但不是天生的了，化了妆的鸭鸭也不是天鹅了
零 ...

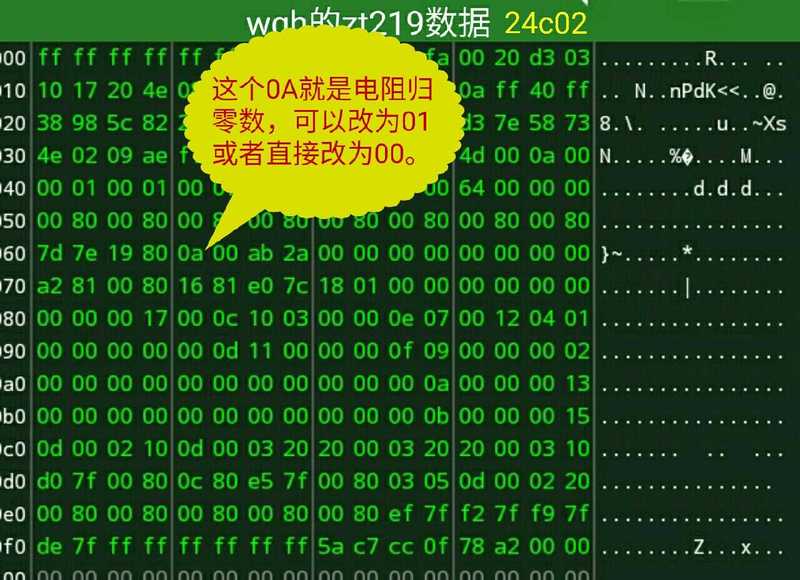

哈哈冷水别乱泼哦。虽然主程序里是有自动清零的，但是219还嫌不够再额外在24C里面增加了10个字，主程序不能更改但是这10个字是可以更改的，只要把它减少就会明显改善。
如果你不想软改，也可以来点硬邦邦的，手术后不是少了个接触电阻吗，我们可以额外加个零点几Ω的固定电阻进去哦，或者直接换一根山寨线也行。


2019-6-14 10:59:13 回复

点评

散淡021
你脑子太活了，软硬兼施，最简单的就是来根山寨线（让它有稳定的底数＋相对值）
2019-6-15 22:41
散淡021 数字大神 2019-6-15 22:53:14
国产刀位和有些国外表都是没多久就氧化了。　ＵＴ和楼主就是绕过内部线阻和触点氧化压降。所以ＵＴ大多表都不出问题。这个我喜欢。
胜利刚出厂的新表就不行。
搞不懂其它厂家都不学。
2019-6-15 22:53:14 回复
散淡021 数字大神 2019-6-15 22:56:37
wgh1027 发表于 2019-6-14 10:59
哈哈冷水别乱泼哦。虽然主程序里是有自动清零的，但是219还嫌不够再额外在24C里面增加了10个字，主程序不 ...

好人做到底

教大家２４Ｃ０８在哪加字　
2019-6-15 22:56:37 回复
wgsd 数字大神 2019-6-16 08:38:27
wgh1027 发表于 2019-6-14 10:59
哈哈冷水别乱泼哦。虽然主程序里是有自动清零的，但是219还嫌不够再额外在24C里面增加了10个字，主程序不 ...

山寨线也相信
2019-6-16 08:38:27 回复
wgh1027 楼主     数字大神 2019-6-16 09:17:05
散淡021 发表于 2019-6-15 22:56
好人做到底

教大家２４Ｃ０８在哪加字　

10个字10个字10个字，重要的事情说三遍。
授你予渔，你偏偏要鱼。

2019-6-16 09:17:05 回复

点评

狮子王
经验证此法能够有效解决底数归零问题！
2021-2-20 22:48
散淡021
不要笑，这方面我真不懂
2019-6-16 17:55
散淡021
谢谢分享！我的219、M1刀位多出问题了。早晚的搞。
2019-6-16 17:36

评分

参与人数 1仪表币 +10 收起 理由
散淡021 + 10 很给力!

查看全部评分总评分 : 仪表币 +10

wgh1027 楼主     数字大神 2019-6-16 09:20:29
wgsd 发表于 2019-6-16 08:38
山寨线也相信

山寨也会有山寨的长处，否则山寨也不山寨了。
2019-6-16 09:20:29 回复
ynkmzyl 数字大师 2019-12-5 14:41:35
219的基础设计确实有问题，表内居然是2线电阻测量，更奇葩的是它还占用了2个刀位，做了一个无用功，神奇的国度
2019-12-5 14:41:35 回复
super-ut61e 数字斗士 2019-12-5 18:49:35
没看出来，刀位影响电阻啊！这事儿不对吧
2019-12-5 18:49:35 回复
ynkmzyl 数字大师 2019-12-5 19:07:41
super-ut61e 发表于 2019-12-5 18:49
没看出来，刀位影响电阻啊！这事儿不对吧

万用表基本都是三线测量电阻，输出、测量线、与COM共三线，前两条如果在进刀位前合并了，刀盘阻值会被带入测量最终值里。正确的做法是2条线分别进刀位，在刀位出口合并成一线，这样哪怕刀盘产生几百欧的电阻也不会影响测量值。福禄克耐用的秘决，早被优利德学去了。至于其它厂嘛，要门别有用心，巴不得你扔快点，我不信这么简单的道理厂家会不知道，有些厂家死都不改
2019-12-5 19:07:41 回复
ynkmzyl 数字大师 2019-12-5 19:10:17
super-ut61e 发表于 2019-12-5 18:49
没看出来，刀位影响电阻啊！这事儿不对吧

看别人画的图219属于一朵奇葩，它的2线在一刀处合并了，合并后又经过2刀位，第2刀位产生的阻值会被带入测量值，神一样的思唯
2019-12-5 19:10:17 回复
