示波器测AD584基准还能看有没有纹波哦

发表于：2017-4-29 22:27:19 6636
标准件&校基准源
主题类别: 实测（简单)
标准件类型:
仪表品牌: DIY自制
型号或关键字: AD584

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
示波器测AD584基准还能看有没有纹波哦

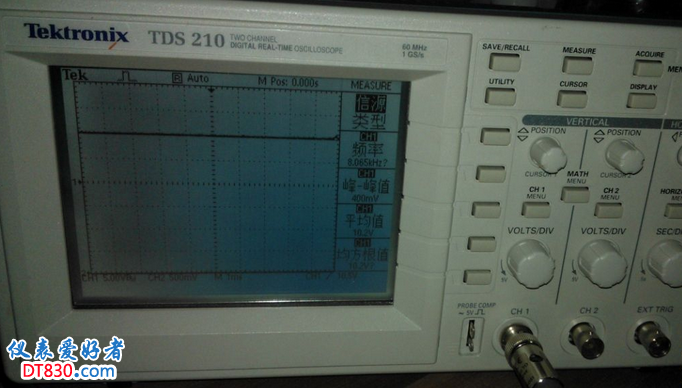

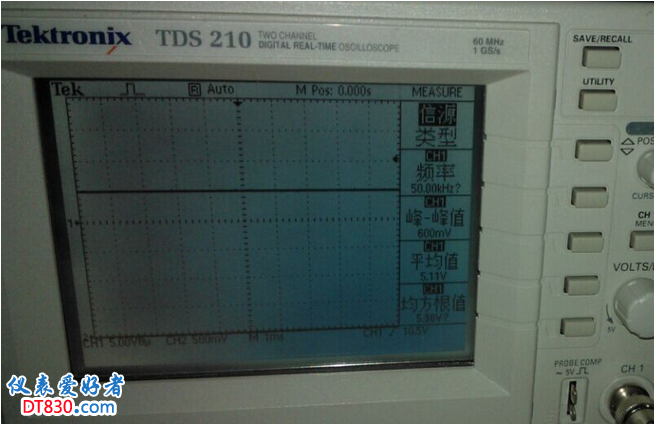

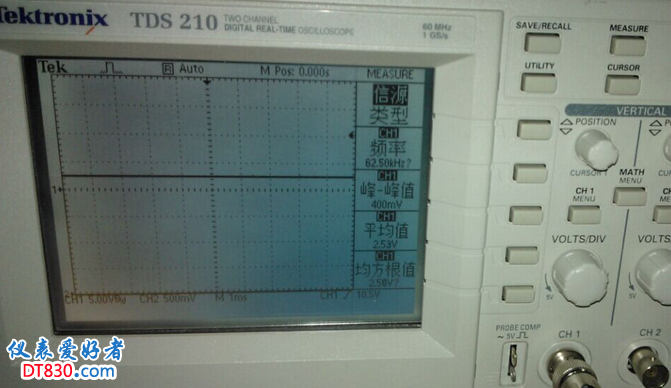

之前使用过模拟示波器测基准，这些天偶得一数字示波器，一直对基准，纹波感兴趣，所以今天改用数字示波器测基准，发现数字的确实比模拟的好用，不止是屏幕直读测试值这一块的方便。 还有更多方便之处。

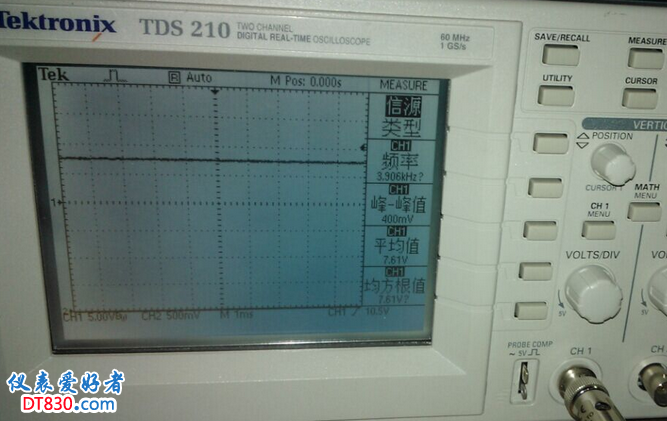

10V点两格DIV，电压测得不准哦，呵呵。

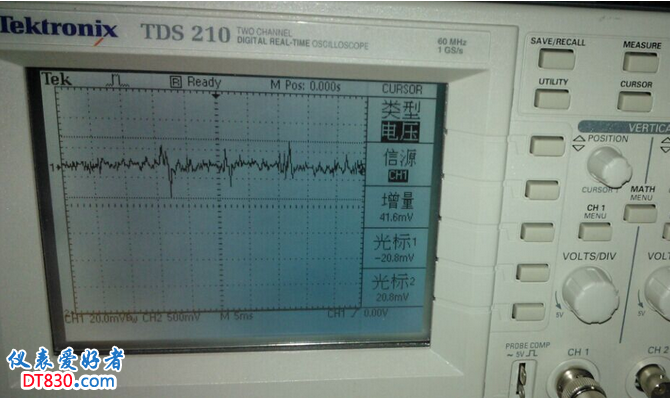

传说中的纹波，不知我测得对不对，高手指教。


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

roromiao 数字斗士 2017-8-19 15:56:57
很好.今晚我也回家用我的模拟示波器看看..
我也刚买了个AD584
2017-8-19 15:56:57 回复
43545 楼主     管理员 2017-8-28 12:28:32
roromiao 发表于 2017-8-19 15:56
很好.今晚我也回家用我的模拟示波器看看..
我也刚买了个AD584

AD584就是便宜，温飘还是挺大的。
但我没测过，纹波对AD584有没有影响，你可以测测。
比如，用开关电源供电，再用线性电源供电，都测一下。
2017-8-28 12:28:32 回复
西林迷 数字精灵 2017-9-16 19:21:10
这基准就是四位半水平的，五位半的基准都做不了，还是399点靠谱点
2017-9-16 19:21:10 回复
echo 数字斗士 2017-9-27 11:07:49
43545 发表于 2017-8-28 12:28
AD584就是便宜，温飘还是挺大的。
但我没测过，纹波对AD584有没有影响，你可以测测。
比如，用开关电源供 ...

基准起码AD588BQ起步吧。
我有AD584，AD588AQ，AD588BQ，LM399，就差一个LTZ1000了。
ps.TEK的低端示波器都不太好用，主要是存储深度太浅了。这个才2.5k。
2017-9-27 11:07:49 回复
43545 楼主     管理员 2017-9-27 17:28:44
echo 发表于 2017-9-27 11:07
基准起码AD588BQ起步吧。
我有AD584，AD588AQ，AD588BQ，LM399，就差一个LTZ1000了。
ps.TEK的低端示波器 ...

我只是业余玩玩，那些基准贵啊，示波器更贵。平时放床下生灰。
2017-9-27 17:28:44 回复
echo 数字斗士 2017-9-28 10:08:09
43545 发表于 2017-9-27 17:28
我只是业余玩玩，那些基准贵啊，示波器更贵。平时放床下生灰。

都是业余玩的。
2017-9-28 10:08:09 回复
wqsong 数字奇才 2017-9-30 13:34:45
过手几台示波器  都很少用
2017-9-30 13:34:45 回复
光速飞行 数字大神 2017-11-2 20:07:43
看了你的示波器测量图，基本准啊，是有万用表图对比更好，因为不知道你的基准电压准不准，是有二种图更好说明问题。
2017-11-2 20:07:43 回复
fslichong 数字王者 2018-4-9 15:00:42
模拟有模拟的优势
2018-4-9 15:00:42 回复
喜欢就好 数字精灵 2020-10-21 14:17:26
学习了，谢谢楼主分享！
2020-10-21 14:17:26 回复
lqn 数字斗士 2021-3-25 10:48:10
不要用开关电源输入，用线性电源。
2021-3-25 10:48:10 回复
yejunan 数字探长 2022-10-12 12:27:14

学习了，谢谢楼主分享！
2022-10-12 12:27:14 回复
atz123 数字王者 2022-10-12 19:51:22
谢谢分享
2022-10-12 19:51:22 回复
steedqn 数字小子 2023-2-10 13:28:53
不可能有40mv的噪声，应该是测量干扰
2023-2-10 13:28:53 回复
wgh1027 数字大神 2023-4-25 22:12:00
谢谢分享
2023-4-25 22:12:00 回复
