横河7532万用表增加延时自动关机功能

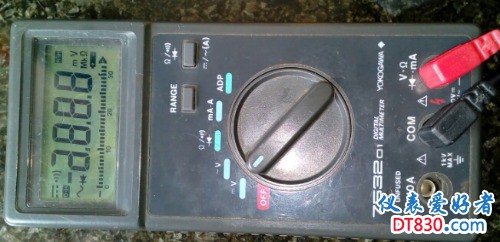

偶得7532-01横河万用表一台，此表两节5#电池供电开机静态电流0.3mA左右，关机待机电流约3μA，意想不到的省电。

可能是本身已经是省电的缘故本机并没有延时关机功能，这个却是美中不足。既然有不足那就想办法补足，给它增加延时关机功能吧。由于没有图纸只能靠分析外围电路，还好其外围电路非常简洁，经分析其开机电路是靠一个三极管Q2控制的，用一个1M的电阻R13给三极管基极加电，Q2导通给CPU开机信号而开机，关机时把Q2基极接地，三极管截止而使CPU关机。我们也可以断开R13至Q2基极的方式来关机，在R13与Q2基极之间加一个三极管Q01就能达到目的，在延时一定时间后让Q01截止就增加延时关机功能了。

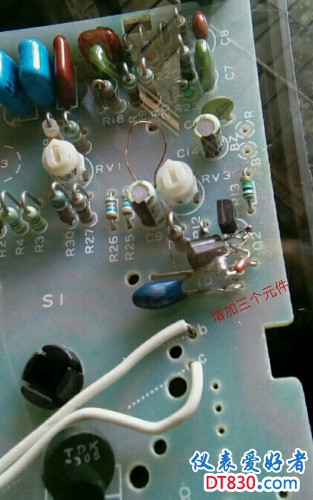

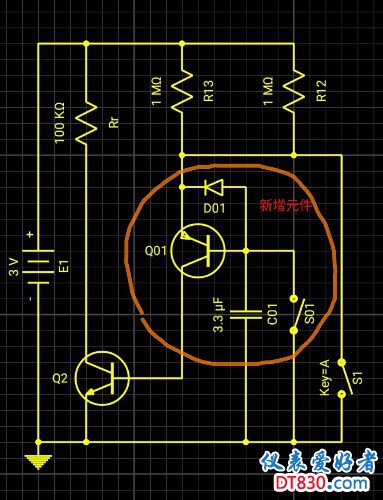

如图所示，只增加三个元件Q01，C01和D01。Q01开关管，C01延时电容，D01手动关机后给C01放电复位作用。

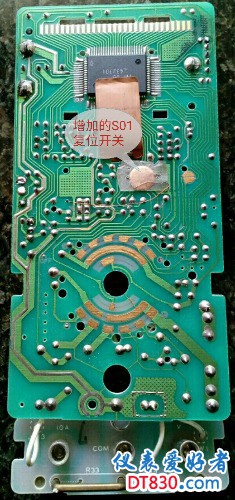

为方便使用也可以想办法增加S01复位按键。我的办法是在RANGE键下面加一片弹性金属片(大一点的按键开关里面拆的)再加一条漆包线连接到C01就成了。这样子RANGE键就成了复用键，自动关机后就是开机键了。

意想不到的是自动关机后，比手动关机还省电，手动关机后还有3μA电流，自动关机后基本上没有电流。

继续上图 :

问下楼主，此表参数如何？速度咋样？

chenglijie2001 发表于 2018-4-19 15:03
问下楼主，此表参数如何？速度咋样？

速度快，比优利德快很多。

功能参数:

直流电压测试(DCV) 320.0mV/3.200V/32.00V/320.0V/1000V

交流电压测(ACV) 3.200V/32.00V/320.0V/750V

直流电流测试(DCA) 32.00mA/320.0mA/10.00A

交流电流测试(ACA) 32.00mA/320.0mA/10.00A

电阻测试 320.0Ω/3.200kΩ/32.00kΩ/320.0kΩ/3.200MΩ/32.00MΩ

蜂鸣测试 320.0Ω

二极管测试 2.000 V(空载电压3V接近电池电压)

电容测试   无

其它功能   ADP(实际是320mV内阻约无穷大的电压表头方便扩展功能)

1100 发表于 2018-4-19 15:26
楼主觉得这表跟不上时代了，折腾一下涨经验。

玩表就是要折腾，也是一种乐趣。

谢谢分享！很详细

还以为是台式的表呢
横河的表相当不错的
当然， 我没有横河表，我就只有一个岩崎台标

谢谢分享！当炮灰表能应手。

感觉应该是主控7001芯片的万用表，这个芯片印象三菱还有韩国一个公司都产
好像是3260计数的，速度还可以。缺点蜂鸣反应略慢

国产华谊MY68的第一批次产品也是这个芯片，后期全部改为4000计数速度慢的新芯片了

勇闯沙滩 发表于 2018-4-21 07:07
谢谢分享！当炮灰表能应手。

自从得此表后，其它表都吃灰了。

nyxfk 发表于 2018-4-21 15:42
感觉应该是主控7001芯片的万用表，这个芯片印象三菱还有韩国一个公司都产
好像是3260计数的，速度还可以。 ...

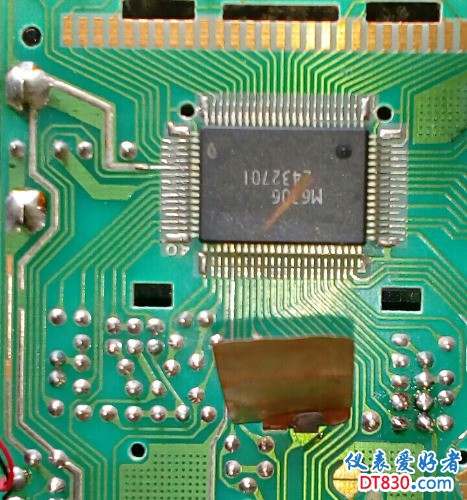

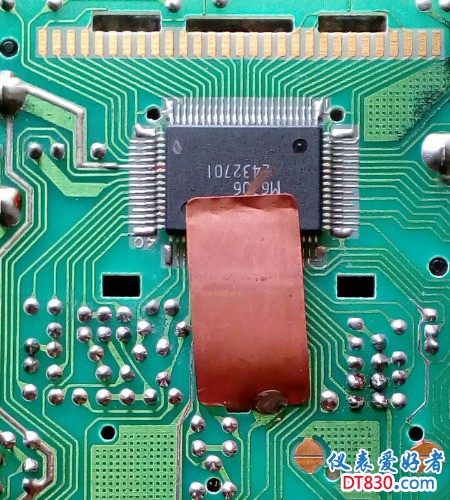

芯片来了，型号是M6306。

wgh1027 发表于 2018-4-21 16:04
芯片来了，型号是M6306。

非主流芯片，可能是自己研发的

看型号应该比我手上的老，但为什么是PCB开关，我的是7533－02是波段开关的。

恨天无眼 发表于 2018-4-24 19:41
看型号应该比我手上的老，但为什么是PCB开关，我的是7533－02是波段开关的。 ...

同样的芯片，应该是同一时期的吧。7533功能多一点。

厉害了这都行。0.3ma真的不需要自动关机了。已经很低了

ljs_0437 发表于 2018-4-24 23:24
厉害了这都行。0.3ma真的不需要自动关机了。已经很低了

追求无止境。

其实是强迫症发作，没办法。

做法值得肯定，手艺有待提高

zhu_hf 发表于 2018-5-8 09:09
做法值得肯定，手艺有待提高

请多多包涵
