做铲屎官给UT601电阻电容表换硬芯片并补上延时关机功能

发表于：2018-4-19 21:08:48 9910
万用表
主题类别: 制作_改装
仪表品牌: 优利德（UNI-T）
显示方式: 三位半
型号或关键字: UT601

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
优利德UT601电阻电容表由于误测带电的电容坏了，经检测是牛屎芯片坏了，可恶的是这个表根本没有预留硬芯片的焊盘，要换硬芯片只有飞线了。分析牛屎芯片的外围电路确认它就是7106芯片，找来7106芯片经过一番折腾，终于搞定。
有图有真相有图为证。

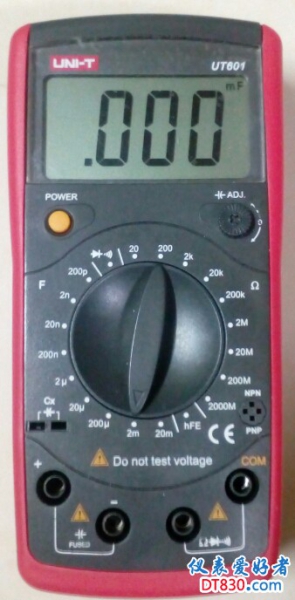

就是这个表


Screenshot_2018-04-19-19-05-01.jpg Screenshot_2018-04-19-18-50-17~01.jpg

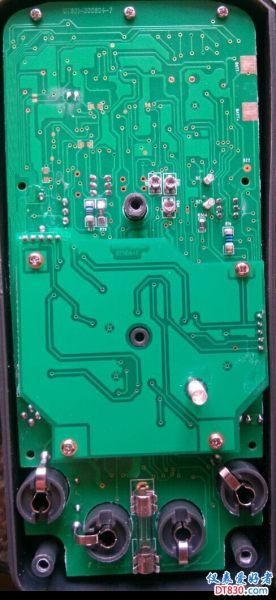

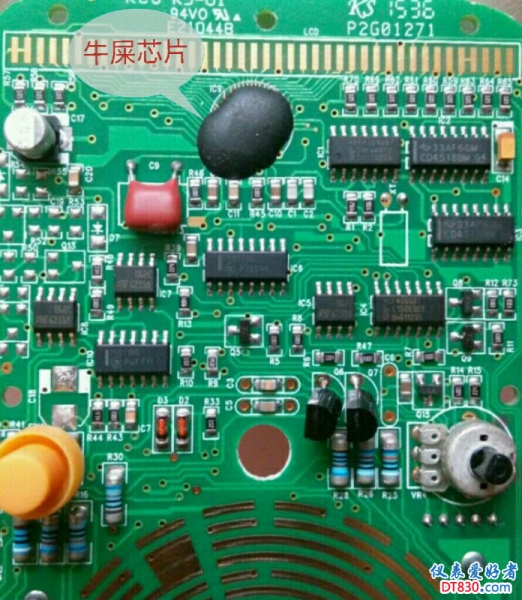

一坨牛屎

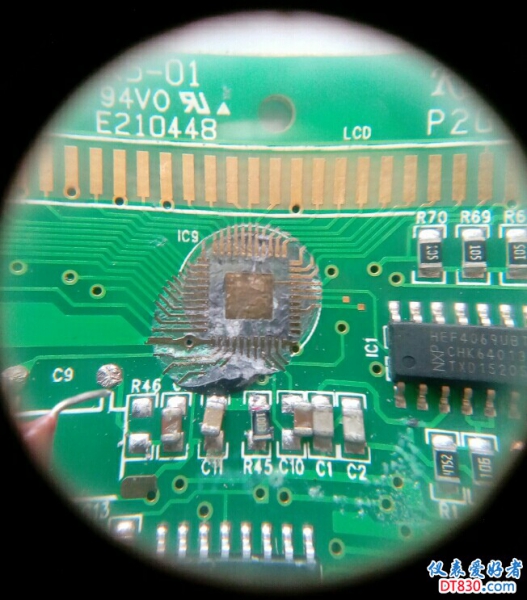

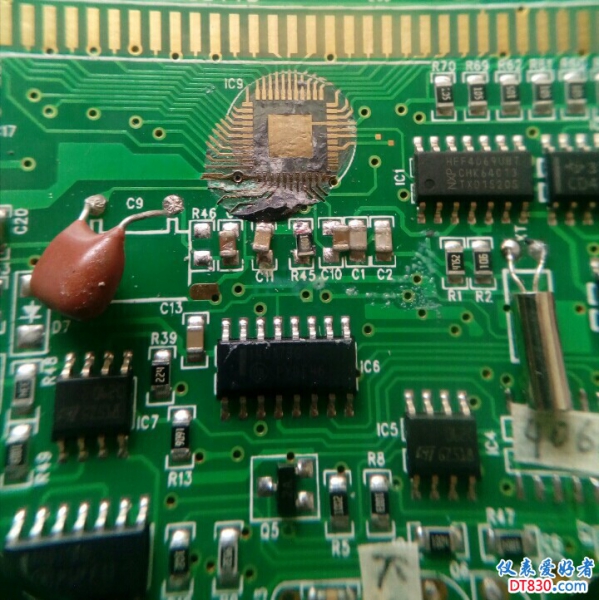

铲屎


Screenshot_2018-04-19-19-12-57~01.jpg Screenshot_2018-04-19-19-12-22~01.jpg

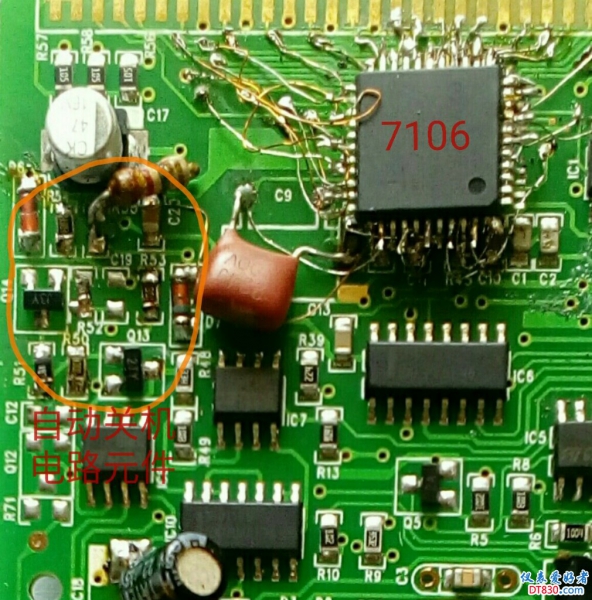

完成。 顺便把厂家有意阉割的自动关机电路的元件补齐，恢复本机应有的延时关机功能。






收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（26）

wgh1027 楼主     数字大神 2018-4-19 21:14:37
焊功很差 ，不过能用就是硬道理。
2018-4-19 21:14:37 回复
chenglijie2001 数字梦想家 2018-4-19 22:20:40
楼主飞线的技术真牛！
2018-4-19 22:20:40 回复
wgh1027 楼主     数字大神 2018-4-19 22:51:46
chenglijie2001 发表于 2018-4-19 22:20
楼主飞线的技术真牛！

焊这个东西很费神的，你就别笑话我了吧。
2018-4-19 22:51:46 回复
fslichong 数字王者 2018-4-19 23:22:01
这个焊接是需要技术
2018-4-19 23:22:01 回复
chenglijie2001 数字梦想家 2018-4-19 23:55:56
wgh1027 发表于 2018-4-19 22:51
焊这个东西很费神的，你就别笑话我了吧。

真不是笑话您！能在这么小的地方飞这么多线没点技术是做不到的。真心佩服您！
2018-4-19 23:55:56 回复
西林迷 数字精灵 2018-4-20 14:13:31
别人铲狗屎猫屎，你铲牛屎！
这些我都不服，就服你这飞线和焊工！
2018-4-20 14:13:31 回复
勇闯沙滩 数字大神 2018-4-20 20:08:01
有几个表始终没敢铲牛屎，眼睛不行。
2018-4-20 20:08:01 回复
atz123 数字王者 2018-4-20 20:23:57
高人啊！佩服，五体投地的那种！！！
2018-4-20 20:23:57 回复
tangtangbobo 数字奇才 2018-4-21 21:55:43
看的头皮发麻
2018-4-21 21:55:43 回复
ljs_0437 数字探长 2018-4-24 23:36:28
这都能飞线。真有耐心。很费劲的
2018-4-24 23:36:28 回复
老李爱维修 数字梦想家 2018-4-27 11:15:30
单单飞线这个技术确实差了点，但是能把表修好这个还是相当不错的。
2018-4-27 11:15:30 回复
rivrz 数字探长 2018-4-29 00:20:34
我来简单地感慨一下，分三点：
1. 这是技术（焊接神技）
2. 这是艺术（凌乱的艺术）
3. 最重要的，这是药（楼主治好了我多年的强迫症）
2018-4-29 00:20:34 回复
623452413 数字奇才 2018-4-29 01:55:58
其实吧，楼主应该试试寄回厂家，说不准能给你换个板子呢
2018-4-29 01:55:58 回复
风月603 数字奇才 2018-5-16 18:49:36
牛屎芯 COB绑定芯片 ，现在大多数低端表稳定后量产都是这种牛屎芯  降低生产成本！不过你这换硬封的7106 手法有点害怕啊！飞线太多了！
来自: 微社区
2018-5-16 18:49:36 回复
风月603 数字奇才 2018-5-16 18:50:55
其实牛屎芯铲的好，不用飞线！
来自: 微社区
2018-5-16 18:50:55 回复
wgh1027 楼主     数字大神 2018-5-17 21:38:56
风月603 发表于 2018-5-16 18:50
其实牛屎芯铲的好，不用飞线！

这个裱子，没有预留硬芯焊盘，铲得再好也铲不出个硬芯焊盘 来，不飞线怎么整？
2018-5-17 21:38:56 回复
iyangtuo 数字小子 2018-8-22 01:26:34
请教下补齐电路是如何知道电阻电容二三极管的选择？是看电路图对照着焊吗
2018-8-22 01:26:34 回复
wgh1027 楼主     数字大神 2018-8-22 13:53:06
iyangtuo 发表于 2018-8-22 01:26
请教下补齐电路是如何知道电阻电容二三极管的选择？是看电路图对照着焊吗
...

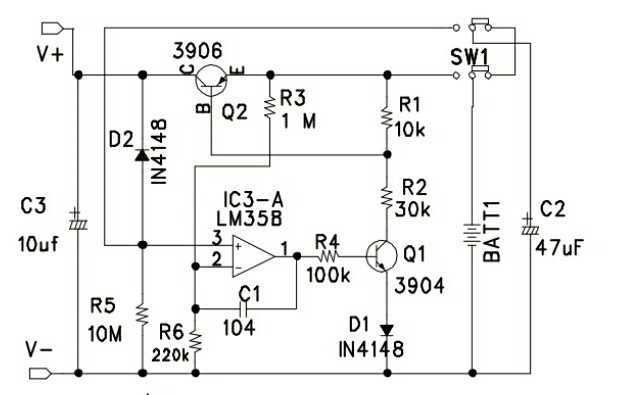

如何知道？其实这个是普通得不能再普通的标准延时电路，随便找一个万用表电路图看看，然后对照一下就行了呗。我这个表运放已经有了，就差电阻电容和二三极管而已。


2018-8-22 13:53:06 回复
Alex999 数字小子 2020-7-8 11:36:51
楼主，你好！
我近期也买了一个二手的601，不过收到后测电容一直显示“-1” 是啥情况呀。
2020-7-8 11:36:51 回复
