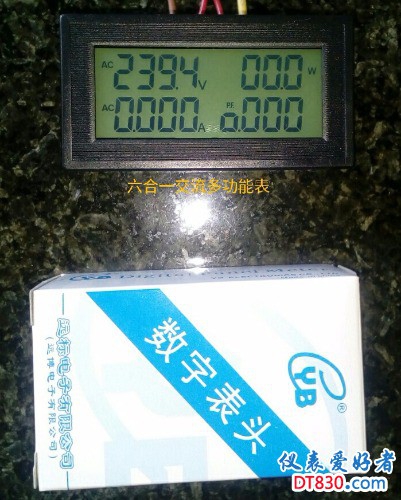

撸了一个多功能交流功率电量测试表头，这也算是万用表吧

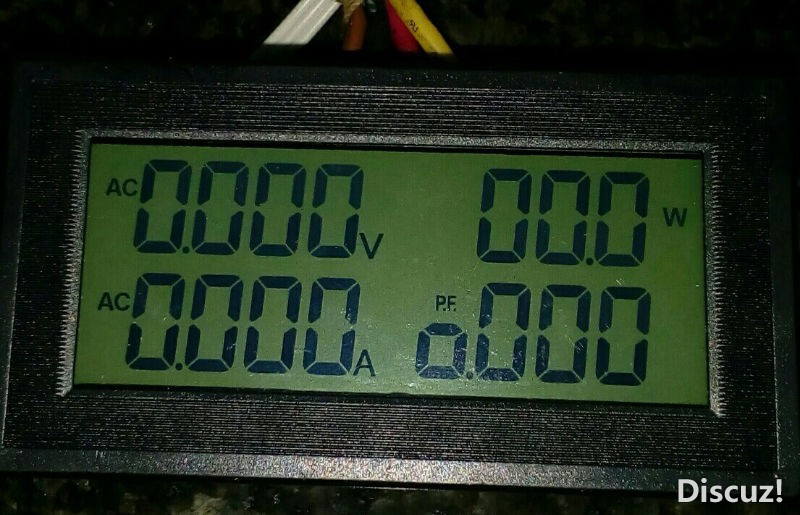

这个也算是半个万用表吧，主要是看中它是4位显示，也可设置成3位，而且是一屏多显。

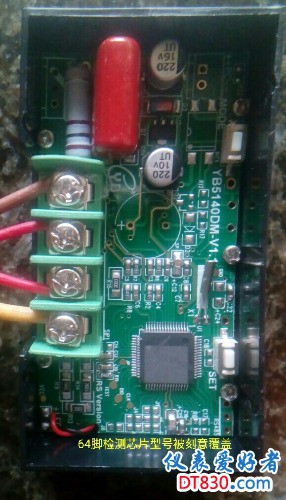

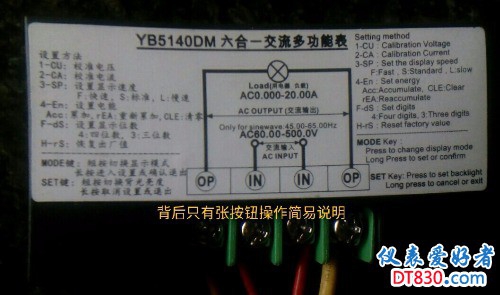

可惜就像三无产品，精度也不得而知，别说合格证了，连说明书都没有，只是在后面贴了一张字体很小的设置方法，更可恶的是那两个功能设置按键竟然藏在电路板里面，要打开后盖才能操作，要知道那个电路板是带电的，一不小心就会咔嚓哦。假如装在开关箱里根本就没有办法操作了，你设那两个按钮干什么呢？
不过实用性还是不错的。作为万用表的必要补充吧。

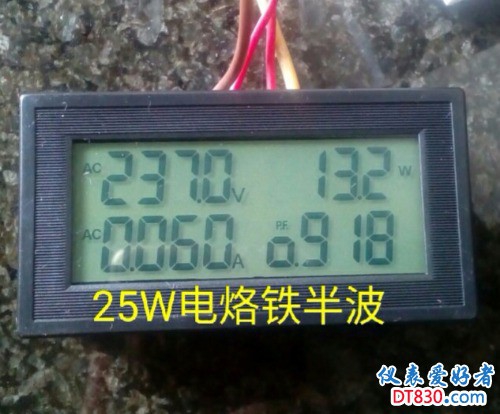

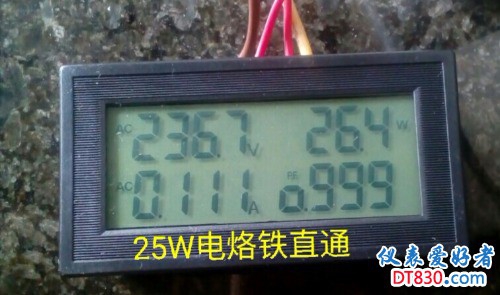

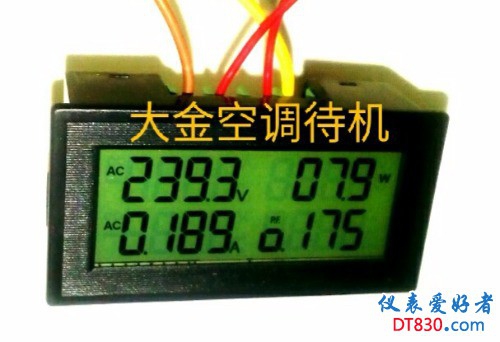

不说了，看图，手机发帖将就着看哦。

1100 发表于 2018-4-22 19:25
看别的坛有用电子电度表改的功率电量测试表，和你这个东东差不多。

电度表也考虑过，最大问题不能同屏显示，而且电量KWh通常也只是显示小数后1位而已。

这玩意挺方便，多少钱买的，能给个链接吗？！谢谢

jsycwnw 发表于 2018-4-23 07:18
这玩意挺方便，多少钱买的，能给个链接吗？！谢谢

你也有兴趣了，我的是43.8块包邮，连接就不发了，你去马云家输入“多功能交流电压表”，“多功能数显表头”等关键词就能找得到，找便宜的就成。

注意要4位显示的哦！

wgh1027 发表于 2018-4-23 08:31
你也有兴趣了，我的是43.8块包邮，连接就不发了，你去马云家输入“多功能交流电压表”，“多功能数显表头 ...

谢谢！考虑一下

发现这货主控芯片很省电，工作电流大约1.5mA左右，比很多万用表还省电，假如改为电池供电就是一个0~500V的自动量程交流多功能仪表了吧。

wgh1027 发表于 2018-5-5 11:57
发现这货主控芯片很省电，工作电流大约1.5mA左右，比很多万用表还省电，假如改为电池供电就是一个0~500V的 ...

量程应该没那么大吧

ljs_0437 发表于 2018-5-5 15:03
量程应该没那么大吧

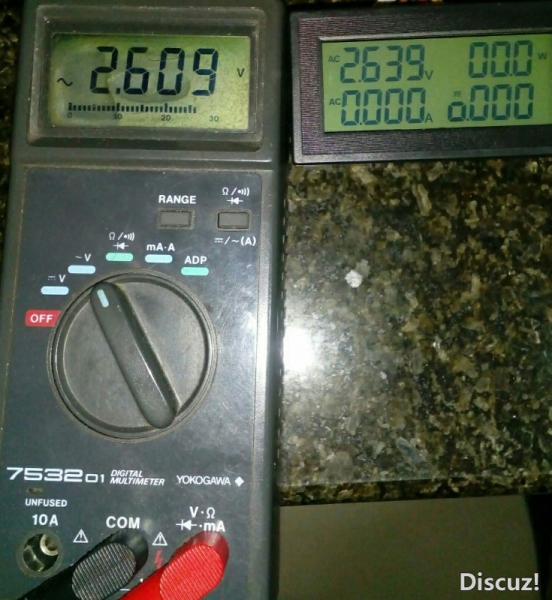

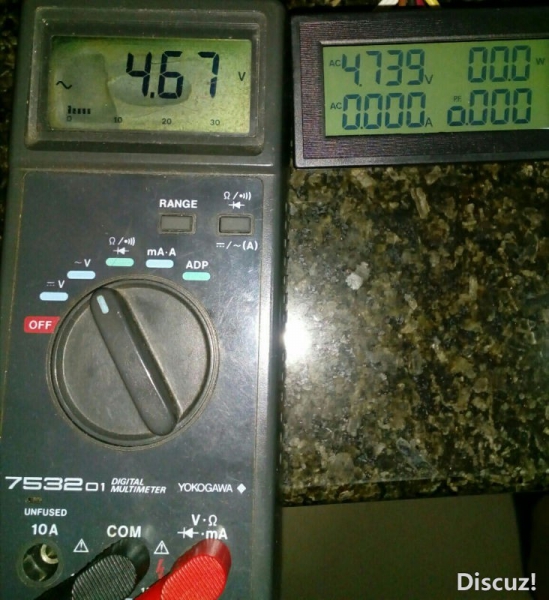

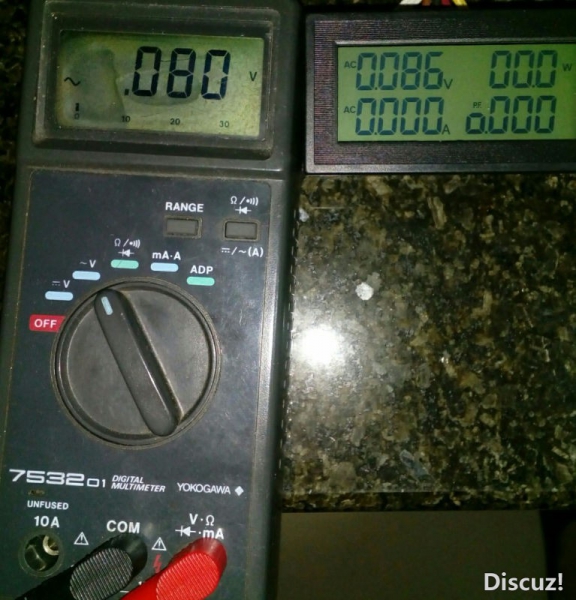

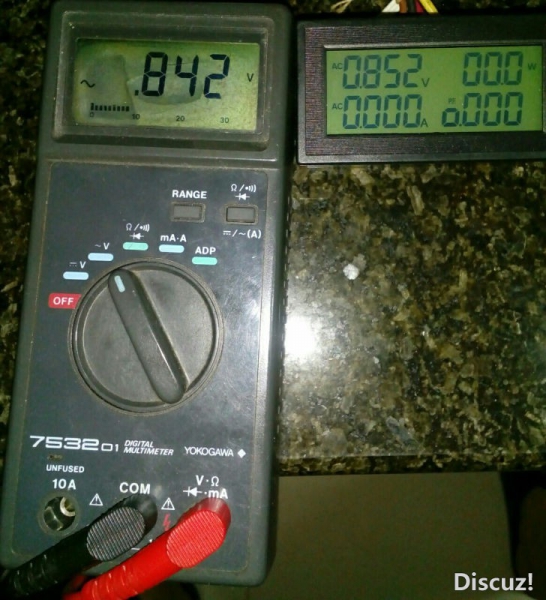

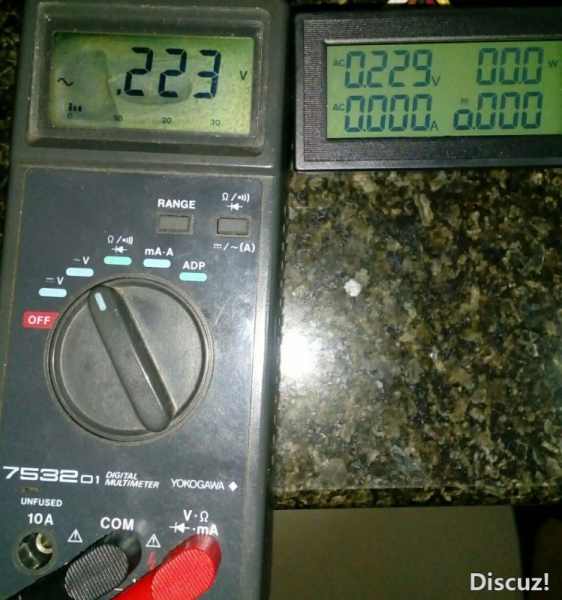

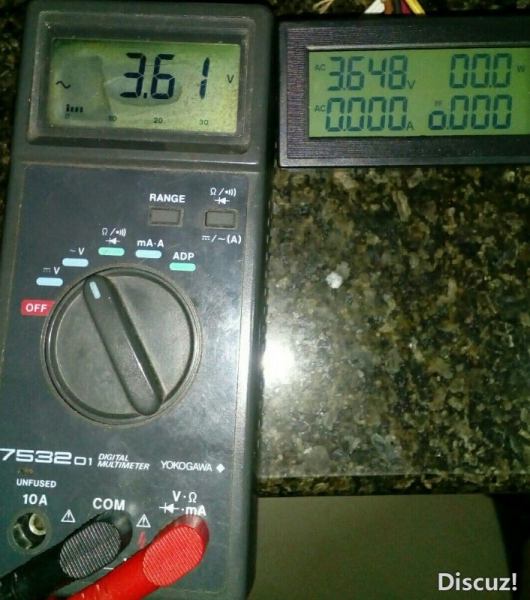

有，我试过了，自动量程，10V以下分辨率是1mV。

同时液晶屏还有“DC”，和“-”等符号可显示的样子，应该还可以测量直流，只是没有没有资料不知道怎么打开DC功能。

wgh1027 发表于 2018-5-5 16:51
有，我试过了，自动量程，10V以下分辨率是1mV。

那真不错。小巧方便

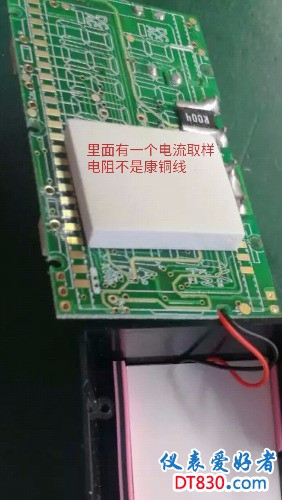

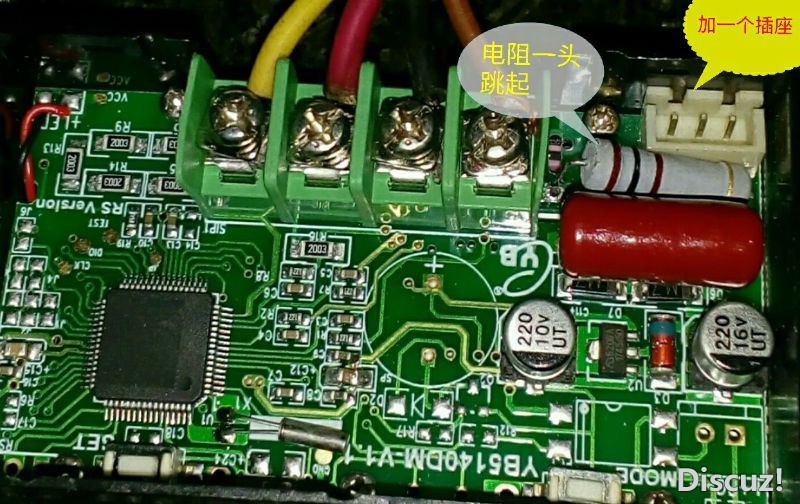

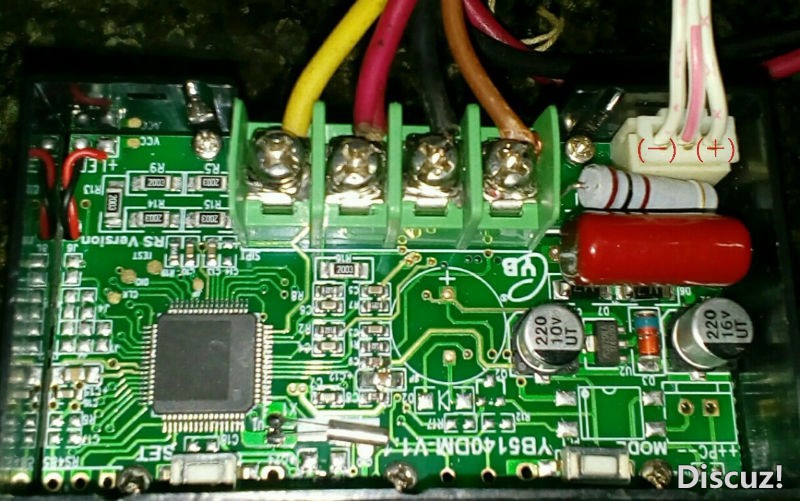

这个裱子改电池供电其实也很简单，电路板原本就预留了电池接口，只有自己加一个插座上去，用6~12V的电池接上就行。
手机发图将就着看。
来自: 微社区

这表头应该是镶嵌在什么用电设备上，监控几项用电数据，能同时显示4项数据很方便。

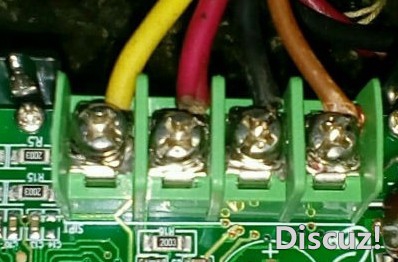

请问一下第二张图里的这种接线柱的标准接线方法是怎么接？有专用端子么？

rivrz 发表于 2018-5-19 21:44
请问一下第二张图里的这种接线柱的标准接线方法是怎么接？有专用端子么？

...

就是一般的3P排线插座，很常用的，很多电路板都可以见到。图上的极性是左(－)，右(＋)，中间(空)。

来自: 微社区

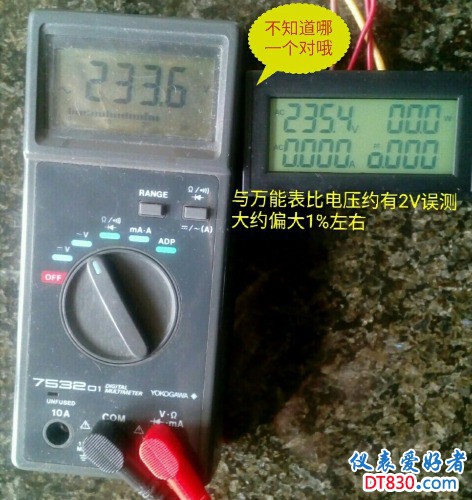

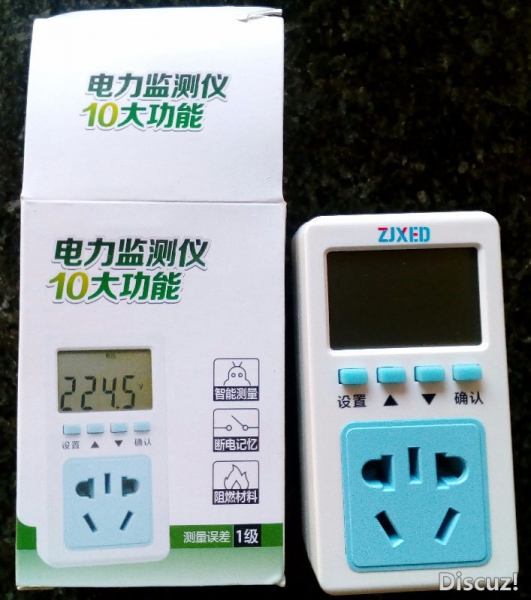

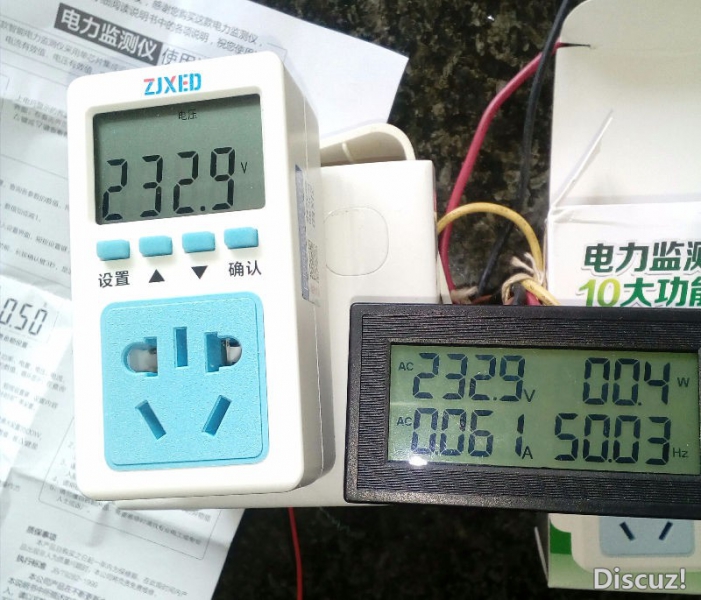

又撸了一个功率计插座，发现这俩家伙测量电压惊人一致，因而我相信我用了多时的万用表是不准的。或者说可以用这俩做标准表了吧！
来自: 微社区

wgh1027 发表于 2018-5-20 13:30
就是一般的3P排线插座，很常用的，很多电路板都可以见到。图上的极性是左(－)，右(＋)，中间(空)。
...

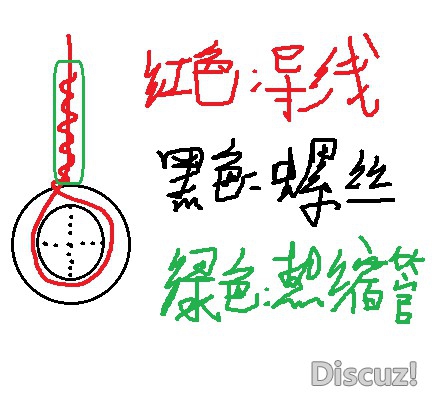

不好意思，是我没表达清楚。其实我指的是这4个接线柱。前两天家里买了个无线遥控模块，里面就是4个这样的接线柱。不知道标准接法应该是怎样的。我最后的接法是：先在多股软铜线头上上了些锡变成硬线，然后把接线柱螺丝拧下来，用钳子夹着镀了锡的线头在螺丝上拧一圈，然后把多余的导线绕在来向的线上（见下图），然后用热缩管包住，最后把接线柱螺丝拧回去。感觉应该用起来不会有什么大问题，不过还是想知道这种接线柱有没有标准接法？如果有的话是什么样的？是不是应该接某种型号的端子？比如某尺寸的U型端子之类的？或者别的

wgh1027 发表于 2018-5-20 14:37
又撸了一个功率计插座，发现这俩家伙测量电压惊人一致，因而我相信我用了多时的万用表是不准的。或者说可以 ...

之前也关注过这个东东，很多人说北电的好，不过好像说功率小到一定程度就测不出了，高手会diy改一下。不知楼主这个有没有类似问题？

误差大了点
