线性实验电源的奇葩故障排除

线性实验电源的奇葩故障排除

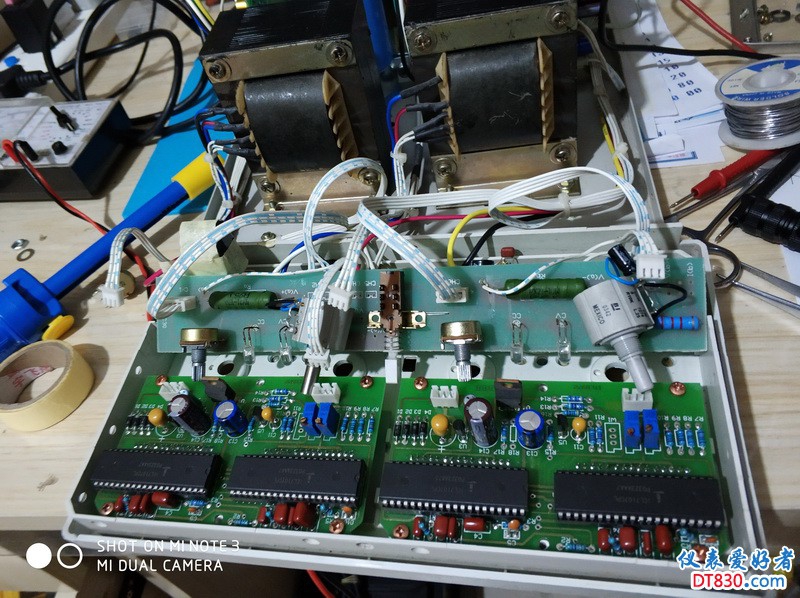

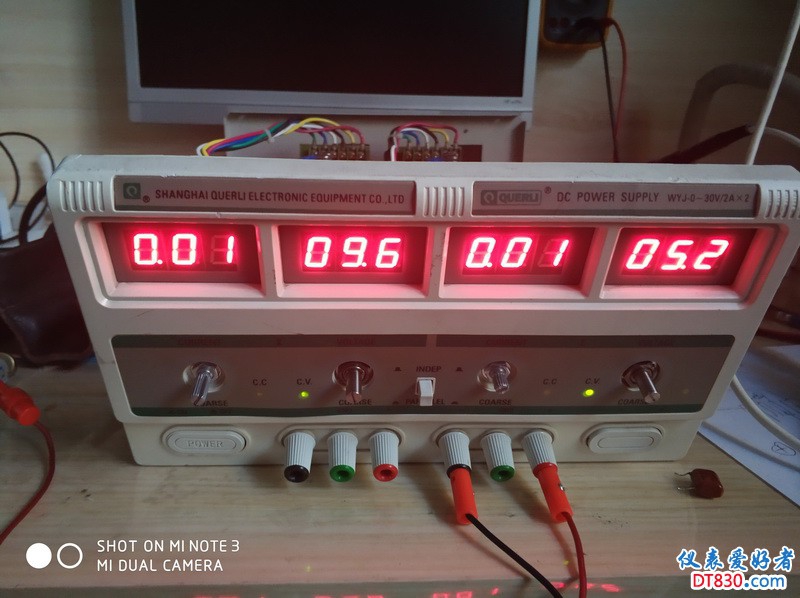

一日好友电话说他的双路试验电源坏了，帮搞一下。电源送来问了一下，是这样的：电源原先正常，朋友觉得电源基础不错，就摩机升级了一下，大电容，好电容，多圈电位器都装上了。结果是左路正常。右路不能调到0伏，接纯电阻负载正常，接小电机就掉电压。

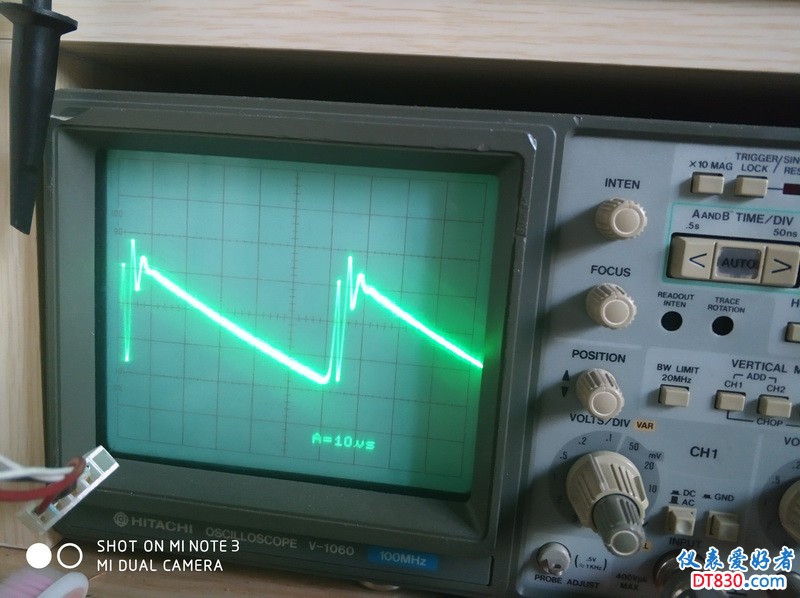

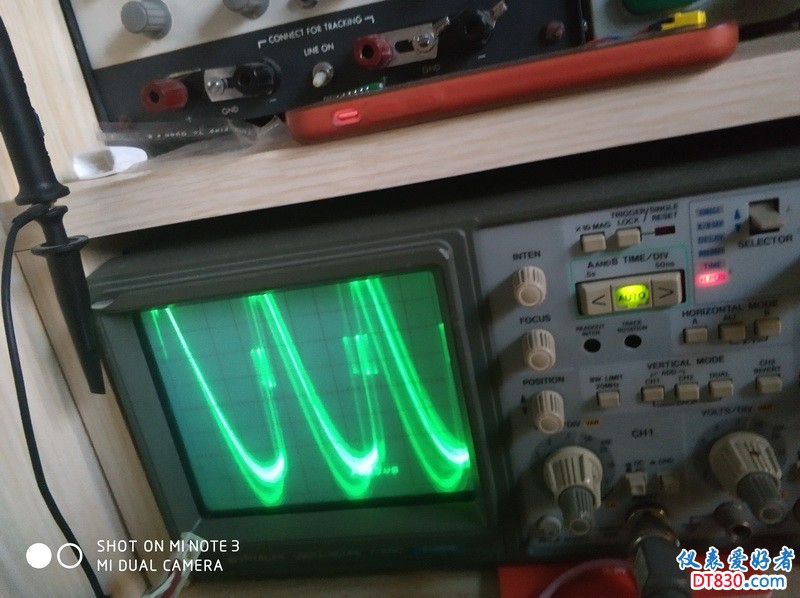

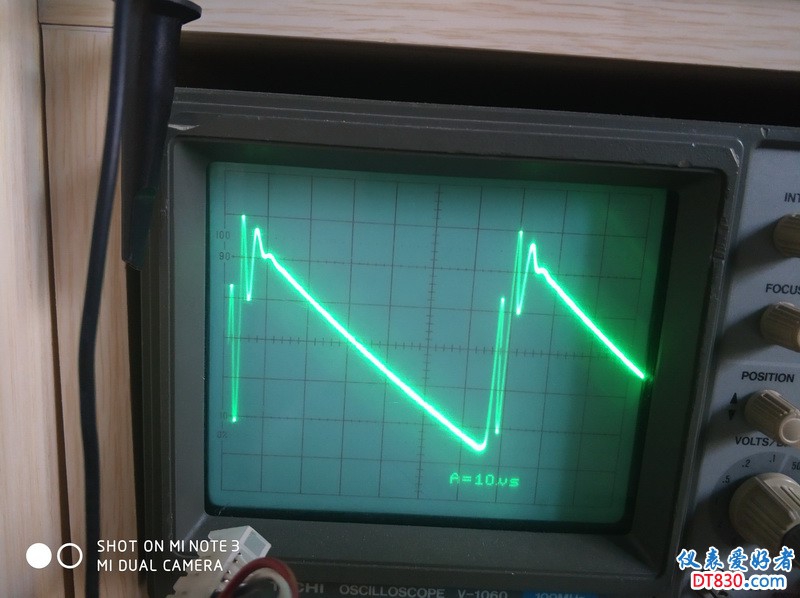

摩机后出现的故障，就吧摩机的部分原件和线路反复检查，无误。接线性负载还是正常，感性负载就不行。从线性电源的工作原理上解释不通，陷入僵局，朋友说摩机前是好的。放置两天，在桌子上摊着也不爽，这次再检查就从零开始，就当是个新拿来的坏电源，随手用示波器一搭。乖乖右边的电源控制板几乎是个信号发生器，100k的震荡波源源不断，接电机后波形更是震荡到示波器的屏幕外了。好了现象找到，线性电源的自激振荡。我是从未见过的。

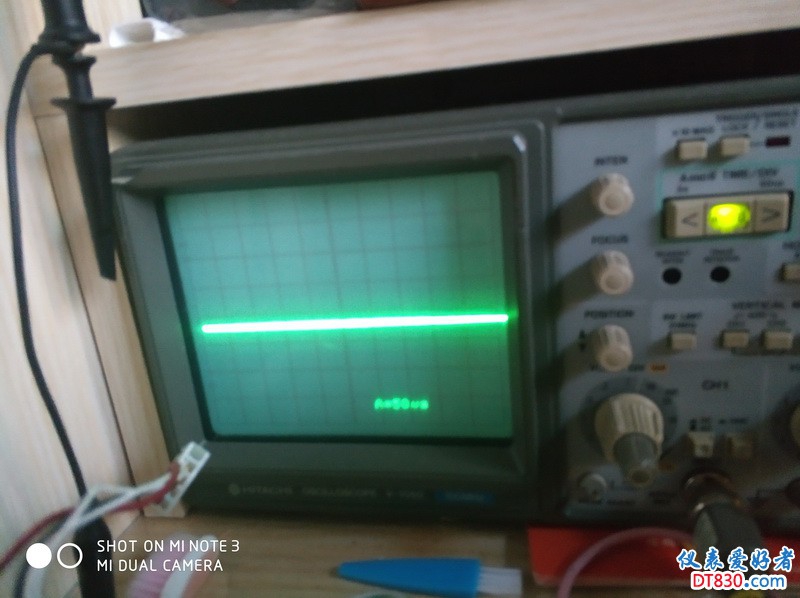

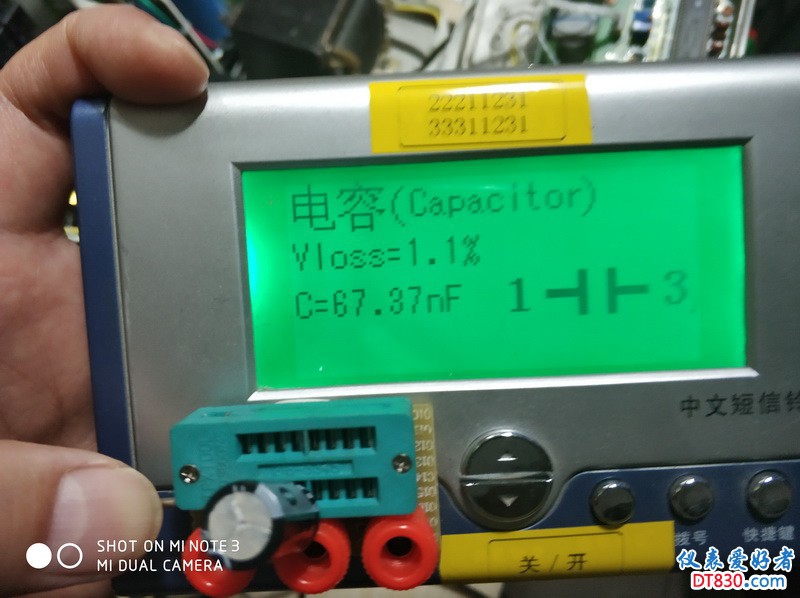

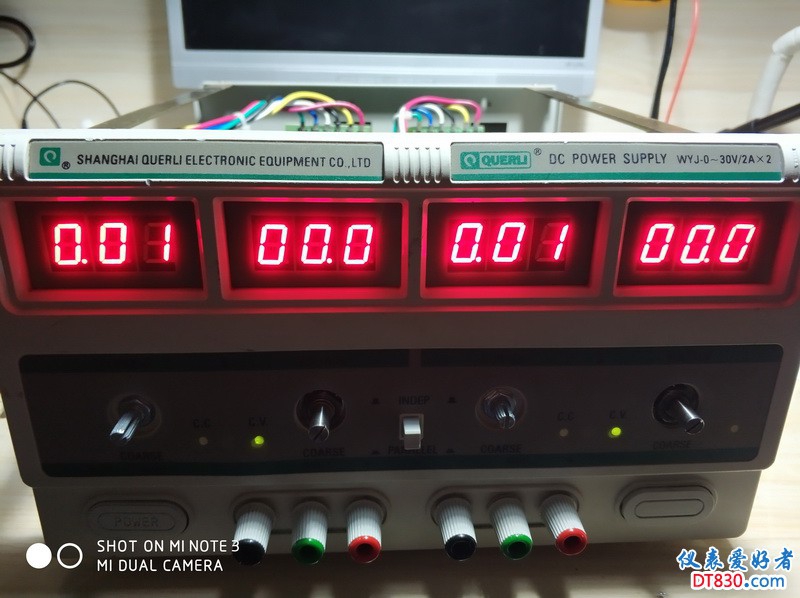

自激那就消震，用个470uf的电容接到输出端，屏幕上的直线来了，世界都安静了。电源输出端子上的470uf电解电容拆下只有67nf失效了。拆下观察电容无任何异状，可是就是失效了。新电容装好，电压可以调零了，感性负载也正常了。一切都是那么完美。

电源看起来可以啊，做工工整，电位器是进口的？？

43545 发表于 2018-5-9 18:03
电源看起来可以啊，做工工整，电位器是进口的？？

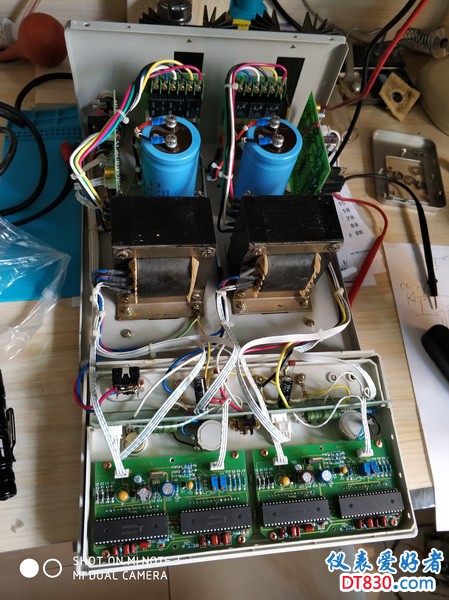

两个蓝色大电容，两个多圈电位器都是朋友摩机的，都是进口料

糊涂周 发表于 2018-5-9 18:07
两个蓝色大电容，两个多圈电位器都是朋友摩机的，都是进口料

电容看不出来，这电位器看出来了，多少钱一个？？

这种现象，电容容量变小，损耗参数（Ｄ）值变大，用指针表没法测量。

异形波信号发生器。

电压电流4位显示就好了

这电源确实不错的样子，可惜我觉得用起来不方便
于是买了个最便宜的，100mhz家，睿登led显示的便宜模块，然后亚克力外壳，接在hp电源上，32v 2.5a的电源
现在用起来，挺好的~
虽然不是高端货，但是体积小，用起来方便，就是爽啊！

我也有一台电源，准备升级

挺高级的，谢谢分享！
