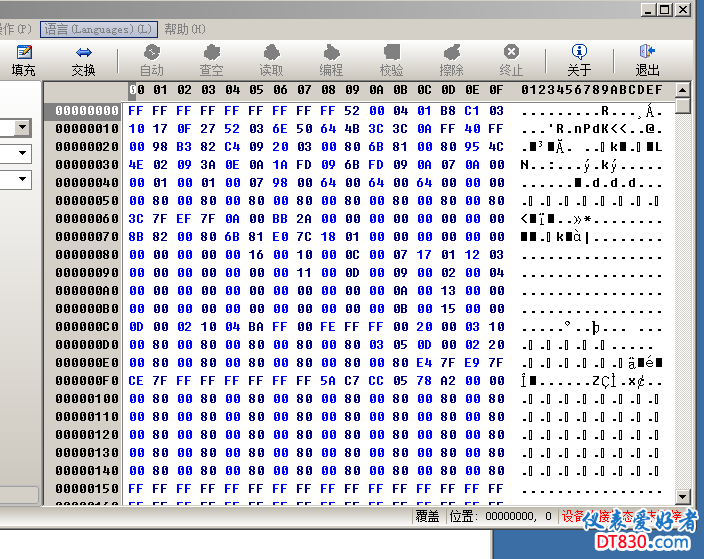

终于读出ZT-X里的24C08

本人可能连接不好或水平问题，多次没读出，心急最后按了自动，一看软件在运行了，赶紧停止，数据读坏了。最后返厂。

厂家是拆下恢复的，但不明白把U2也吹下（24C08和U2都与原焊痕迹差异很大），U2应该是屏的驱动（U1里驱动没有模拟条，139E也是这方案），U2里会有调整数据？怕我读而疑惑计？

昨天看到wgsd读出了，那就拆下来再读OK （个人爱好 要调高电容最小档底数）


应该24C02也可以用，后面没有数据了

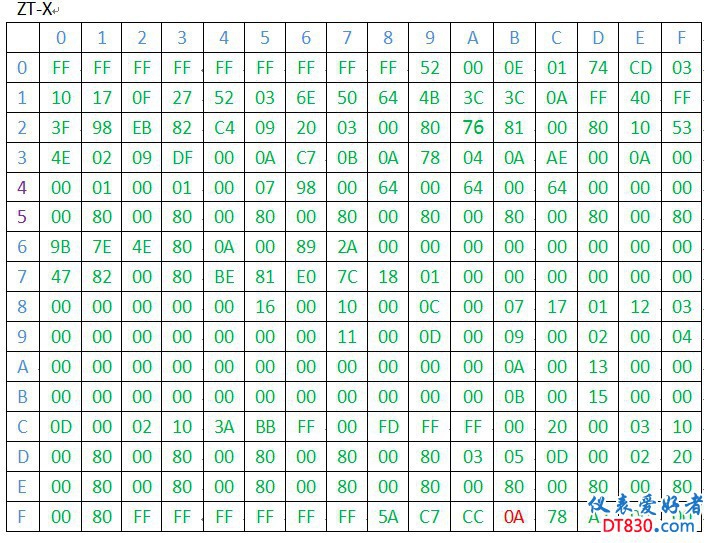

这是wgsd  老师读出的



ZT203、ZT219、ZT-X等等为什么最小电容档底数都是芯片厂家出厂时的初始值？（0118）


在这些表里都没有工艺读写接口，好像厂家也不读写的。
上面二数据差异应该是同过面板按钮对精度调整后的实际数据。


所以要修改低数、延时关机、档位次序、某些功能打开和关闭，只有你自己搞定。

建议不熟悉的坛友，不要轻易去动。

也请读出的其他友发来分享，万一有人读坏，也好自己恢复，我读坏时没有他人的对比数据来恢复，只能返厂。




这是网上看到的供参考

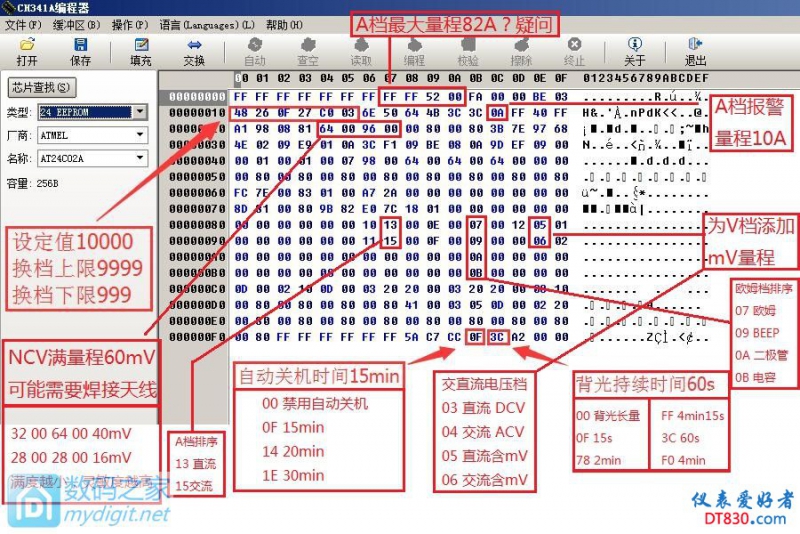

ZT101的

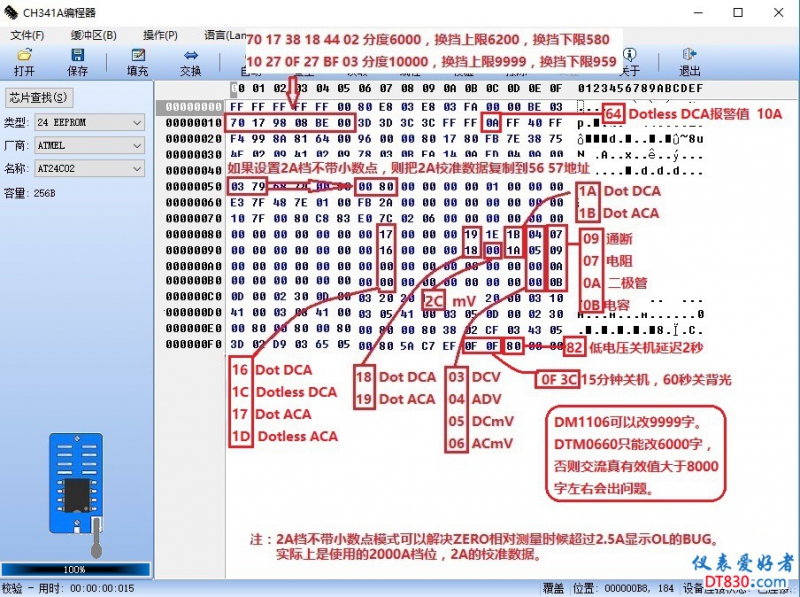

UT210E 的

谢谢分享，通过你的实验积累经验，后面的人就容易多了，互相学习共同进步。

读数据人工让7脚可靠的接高电平，就不会写入数据的。

最好读出数据后，做好备份，再进行操作，是最安全的。

有心了！！先熟悉熟悉下再敢动！！

wgsd 发表于 2018-6-1 08:48
读数据人工让7脚可靠的接高电平，就不会写入数据的。

你最后一次是在板上读的？看到了焊线图

无敌吴刚 发表于 2018-6-1 10:09
有心了！！先熟悉熟悉下再敢动！！

是的，

读出后第一步先保存。
板上读只要那读卡器上的供电灯亮了（黄色的）就读不出，刀位机不能放在OFF。

是用什么读的？设置成什么芯片可以读写？我还没搞定

糊涂周 发表于 2018-6-1 12:50
是用什么读的？设置成什么芯片可以读写？我还没搞定

在编程器里，选择芯片厂家型号24C08，一般很少有读不出的，除非编程器出问题。

大师有心了，所有数据都标识出来了，谢谢！谢谢！

24c08还能读写错误？编程器太烂了吧

我这个TB14元买的维修工用的USB读卡器，这方面我完全外行，最后读卡器没问题，应该是夹子接触没搞好。
反复几次读不多心急没方向，就按了自动，结果？

看来你是内行，有空指导指导，这方案的表有单独导通档（也就此档特快），不少人感觉现在的叫声太慢，你看改那个数据，可打开导通档，谢谢， 你也可以另外发帖，有些坛友很需要叫声快，而这表的速度也就这样，唯一能快的就是导通档。

散淡021 发表于 2018-6-1 10:18
是的，

读出后第一步先保存。

读数据怎么给写入了？在主板上读写，你的USB转串口可能带载不起来主板，供电的黄灯会亮，换个带负载能力大的，独立供电的通用编程器试试效果。

xo304 发表于 2018-6-1 22:11
读数据怎么给写入了？在主板上读写，你的USB转串口可能带载不起来主板，供电的黄灯会亮，换个带负载能力 ...

谢谢
黄灯也在闪，可能是带不起载（其他坛友说是表也加电才能读），手上没有其它好的读卡器，
我第一次读ZT203，一次就OK，后又修改调整表数据多次读卡都很顺利，而219在板上也没读出，这次X也没读出，最后还搞坏。修好后我就老实拆下来读出。改了电容档底数和10分钟关机，不再搞了。
写出来给初次搞得坛友对比，谢谢你们指导。
