做个简易维修插座板

发表于:2018-7-25 11:07:12 4687
电子产品
行为类别: 改装_制作
产品类别: 其它
电子品牌: DIY自制
电子产品关键字: 维修插座板

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

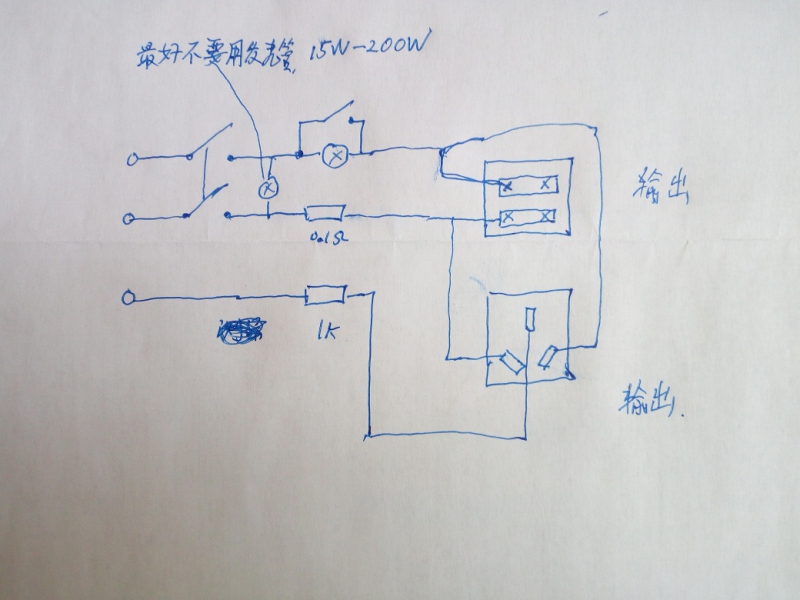

1、用15---200W灯泡串入供电回路,被修品正常后可合上开关,(平时也可给非调温烙铁作保温,延长待机寿命)

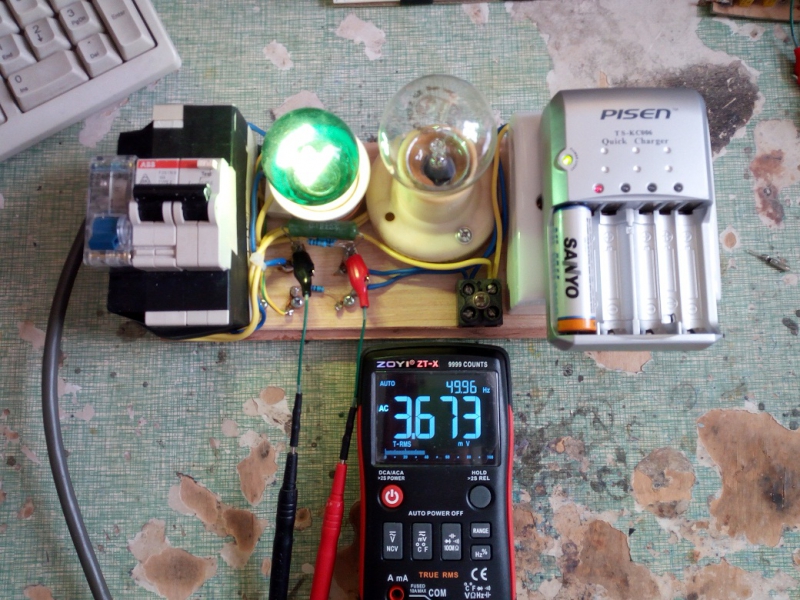

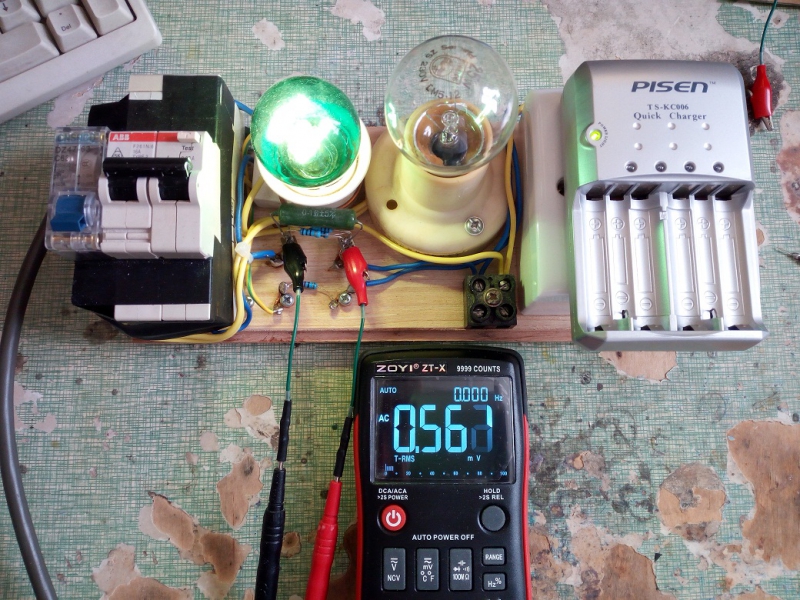

2、零线和地线串入合适的取样电阻,估测电流(业余无资料的测电流很实用),取样电阻在零线端相对安全
3、指示灯最好要亮,安全(被测开关电源热地会触电)
4、最好用漏电保护断路器,没有隔离变压器,也算多一次安全(总闸也有)

愿意花钱可TB买个电压、电流、功率、功率因素显示器,那就更实观了。(自由发挥)
个人瞎搞,仅供参考和交流,这里有高压危险,不建议做,一但使用,千万要留意指示灯。

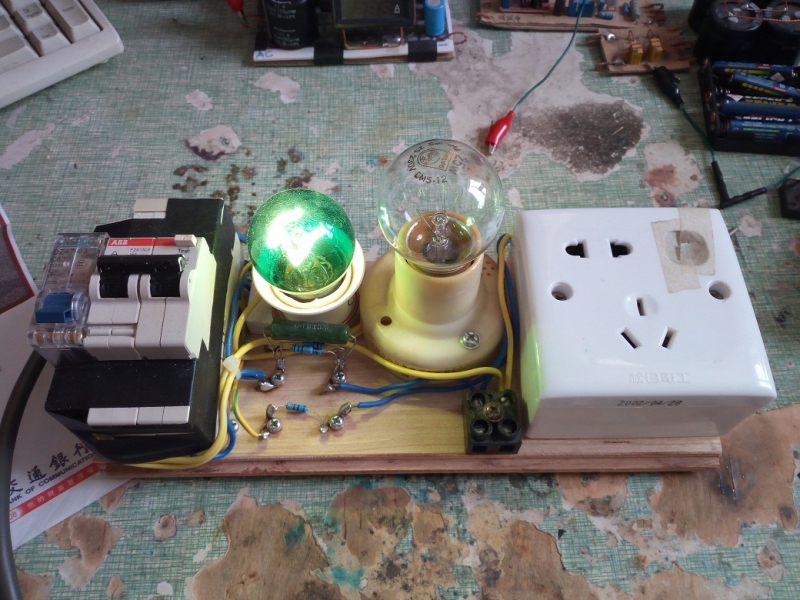

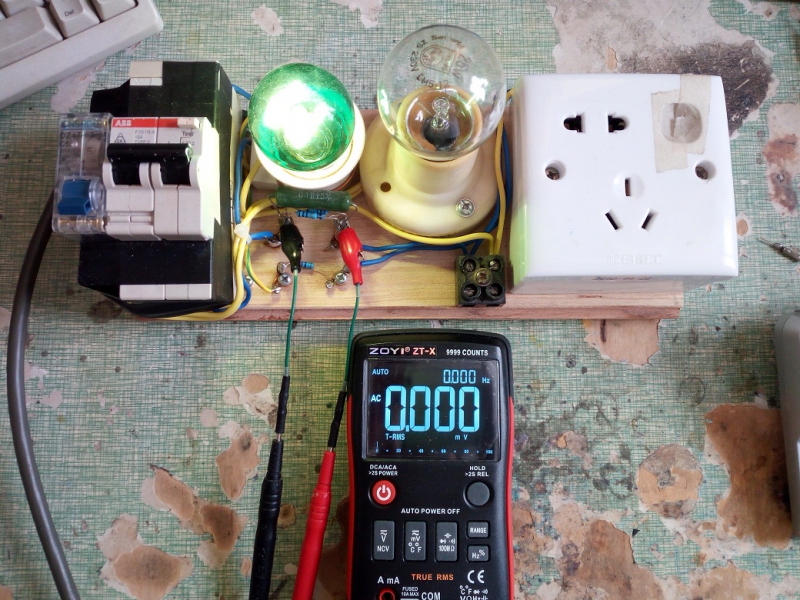

都是废料做的,能用不好看



我外行维修就靠看电流混饭吃


收藏
送赞
分享

评分

参与人数 1 +2 金钱 +3 收起 理由
43545 + 2 + 3 赞一个!

查看全部评分总评分 :  +2 金钱 +3

发表回复

评论列表(11)

刘大大 数字梦想家 2018-7-25 11:26:04
负载  修电磁炉常用  就加个灯就可以了
2018-7-25 11:26:04 回复
勇闯沙滩 数字大神 2018-7-25 11:27:00
我修开关电源类电器用的40W灯泡+灯座+220V插座,至今没固定拎起来一串,为了安全也应该规矩一下。
2018-7-25 11:27:00 回复
tntzpq 数字梦想家 2018-7-25 11:40:45

以前用豆酱盒也做过一个
2018-7-25 11:40:45 回复
光速飞行 数字大神 2018-7-25 13:35:33
我都用专业的电子负载。
2018-7-25 13:35:33 回复
kyhwhb 数字大神 2018-7-25 14:04:24
很实用的工具,维修必备!
2018-7-25 14:04:24 回复
散淡021 楼主     数字大神 2018-7-25 14:38:25
光速飞行 发表于 2018-7-25 13:35
我都用专业的电子负载。

老大
这个不是电子负载,

就是修开关电源时串入个保护灯泡,

这得仪器都是正规的,

这个土货只有业余爱好者用用
2018-7-25 14:38:25 回复
光速飞行 数字大神 2018-7-25 14:59:11
散淡021 发表于 2018-7-25 14:38
老大
这个不是电子负载,

这个我知道啊,我都有专业的抗干扰电源。
2018-7-25 14:59:11 回复
勇闯沙滩 数字大神 2018-7-28 07:51:13
这就是通常用的【灯泡大法】。
2018-7-28 07:51:13 回复
散淡021 楼主     数字大神 2018-7-28 08:32:27
勇闯沙滩 发表于 2018-7-28 07:51
这就是通常用的【灯泡大法】。

对的

再配合玩具表观察电流变化。
比简单的串稍微安全一点

仅是个思路,220V危险,
2018-7-28 08:32:27 回复
robter 数字梦想家 2018-8-12 07:50:23
我也做过简单的串灯泡连接鳄鱼夹修开关电源
2018-8-12 07:50:23 回复
lxd7343 数字梦想家 2018-8-14 18:16:04
目前我也爱用灯泡大法,不然太让人心惊胆战了
2018-8-14 18:16:04 回复
