胜利6243电感电容表维修数据电路图

发表于：2018-10-14 19:53:07 电感电容表 9364

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

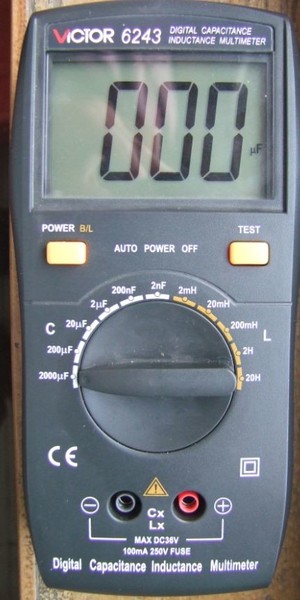

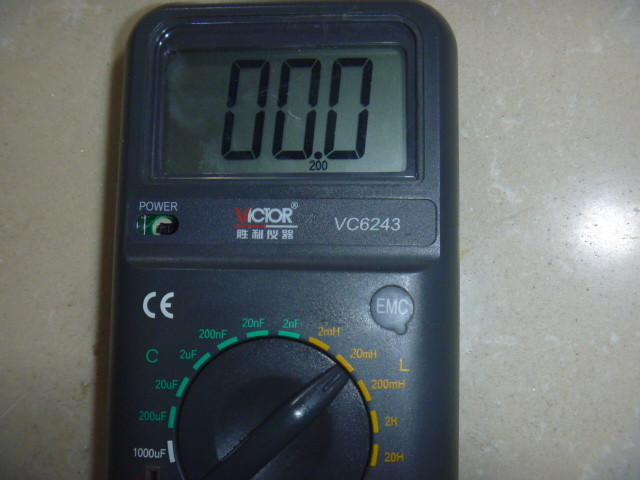

感谢仪友光速飞行赠送胜利6243电感电容表.

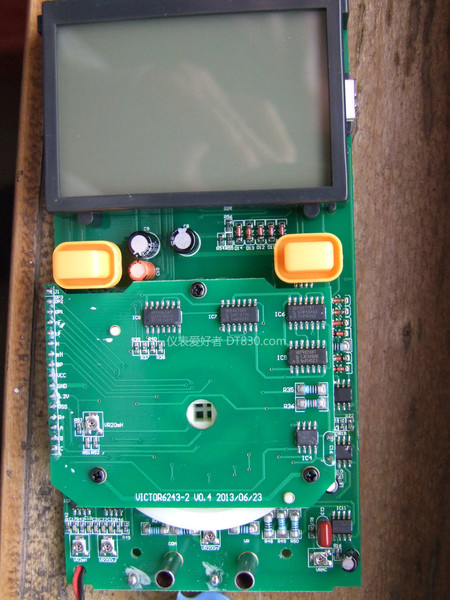

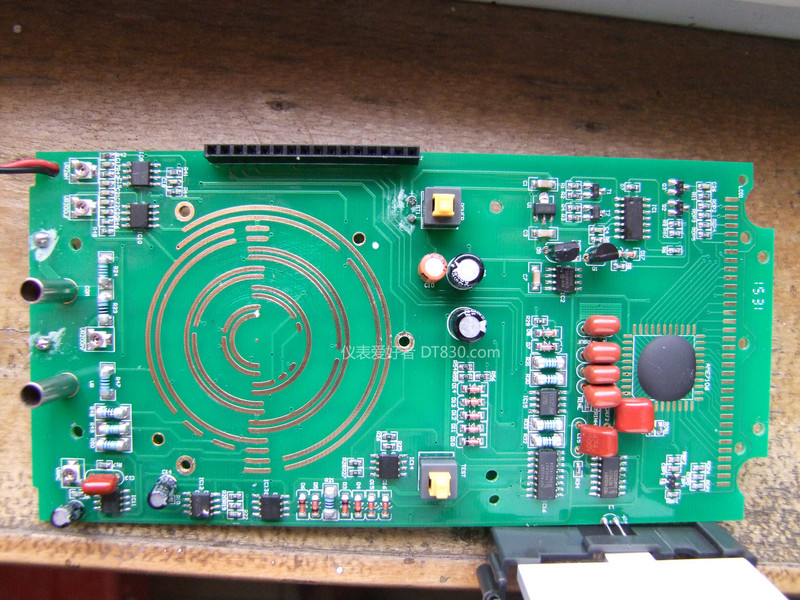

胜利6243电感电容表维修数据电路图，VICTOR6243-2 V0.4 2013/06/23。两块电路板，一大一小，2013年的胜利还是下了本啊，做工挺好的。
胜利6243主芯片采用 7106 。仪友赠送的是一块正常的电感电容表，所以以后会对其进行评测，各种测量。

拧最上面两个与最下面两个螺丝能拿下整体PCB
IC01 厂家打磨
IC02 TC7660E
IC04 7555
IC05 HEF4024BT
IC06 HEF4077BT
IC07 HEF4070BT
IC08 HEF4066BT
IC09 062C
IC10 062C
IC11 062C
IC12 062C
IC13 062C
IC14 062C
IC15 062C
IC16 HEF4053BT
IC17 HEF4066BT

下载三个RAR文件，放在一起解压。共24张高清图，使用超微距相机拍摄。
胜利6243电感电容表维修数据电路图.part1.rar (20 MB, 下载次数: 1789)

胜利6243电感电容表维修数据电路图.part2.rar (20 MB, 下载次数: 1430)

胜利6243电感电容表维修数据电路图.part3.rar (3.13 MB, 下载次数: 7097)




外观正面图.JPG DSCF5806.JPG DSCF5818.JPG
