为我的AD584基准装个盒子方便用

发表于:2018-10-28 19:09:35 5512
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字:

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

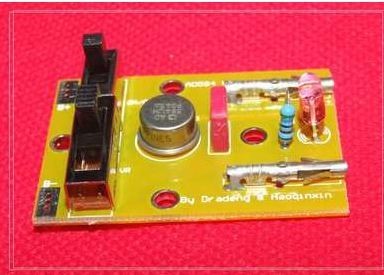

2015年左右从网上买了一个AD584基准,当时买的是白菜版的,没有盒子,使用起来不方便,得裸着摆在桌上,接上维修电源。

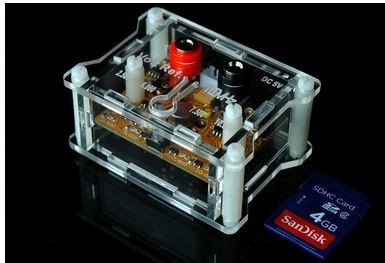

高级版使用起来方便,如下图:

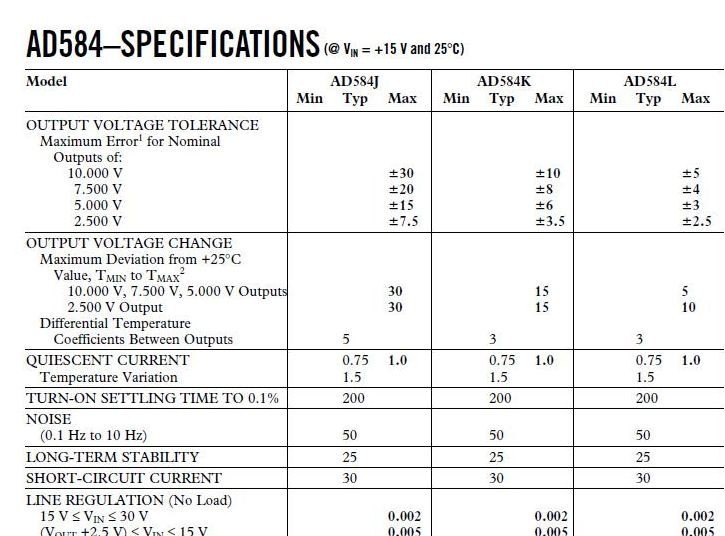

白菜版使用的是AD584KH,AD584有多种规格。具体参数如下图说明

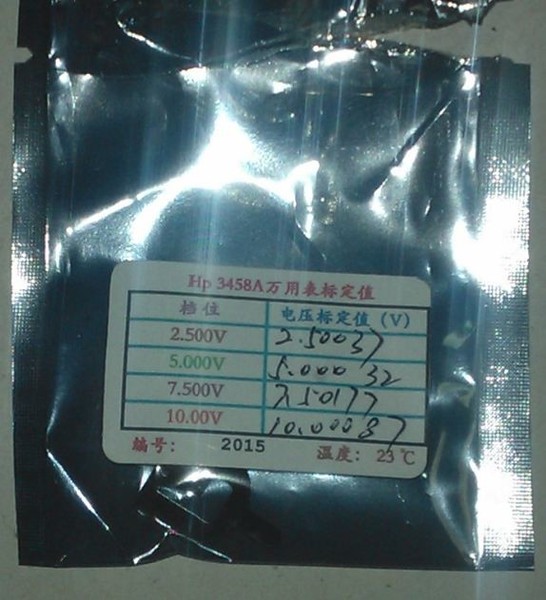

先上商家标定数值图片,如下图,这是刚买时拍的图,上面写的是HP3458A(8位半)标定,实际上是34401A(6位半)标定,标定基准时的温度不详,那个贴纸像是批量生产,然后再手工写上的。

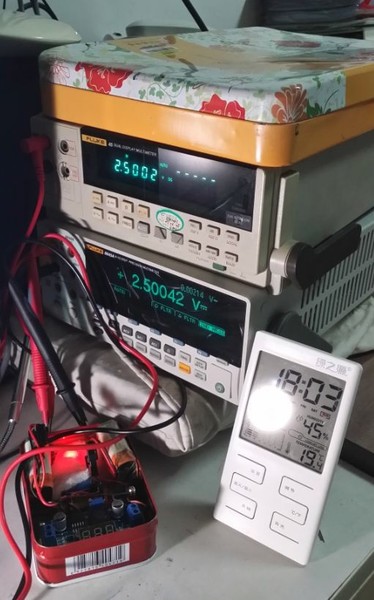

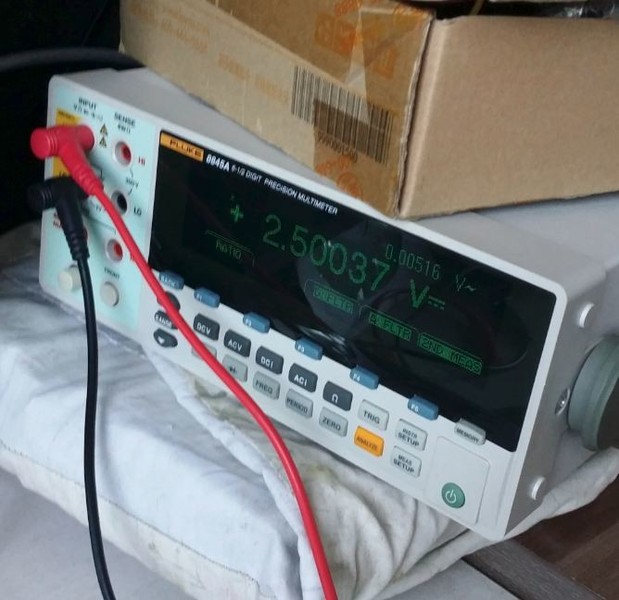

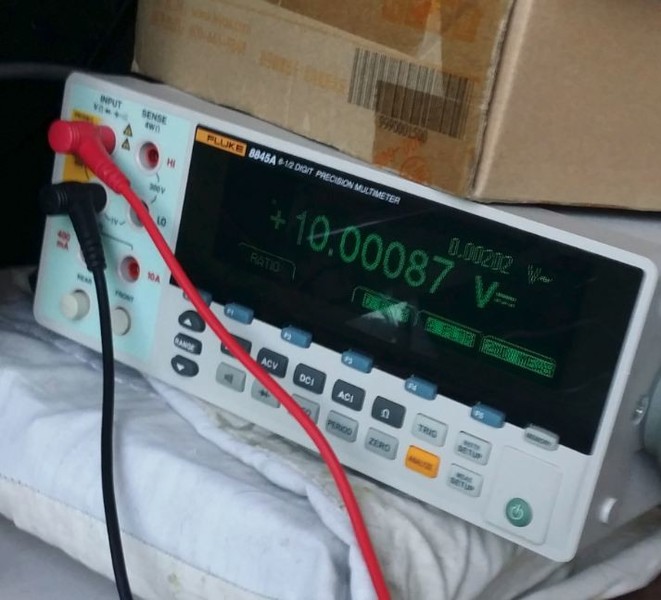

好了,不多说了,来看看装盒子之前的测试读数,使用DC-DC模块降压供电。
改装之前与改装后,是分两天测的。


我发现,读数和标定的很一至,存属巧合,那年买AD584时,也是这个时候,卖家也在北京,所以环境都差不多, 估计是这原因.

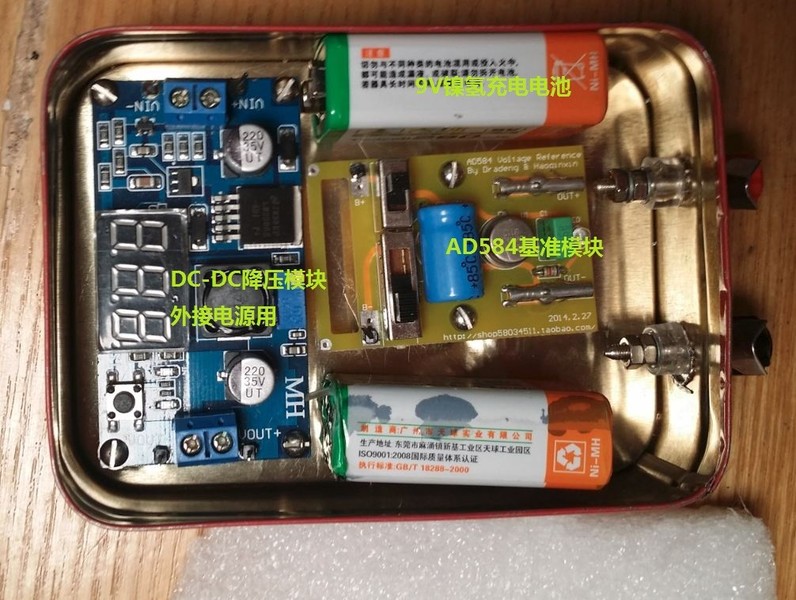

看看要预先摆放到盒子内的效果


平时都用18V电池供电(9V*2),电池没电时用外接电源供电。为什么用9V电池呢,因为家里9V电池太多,都开始漏液了,算是废物再利用了。

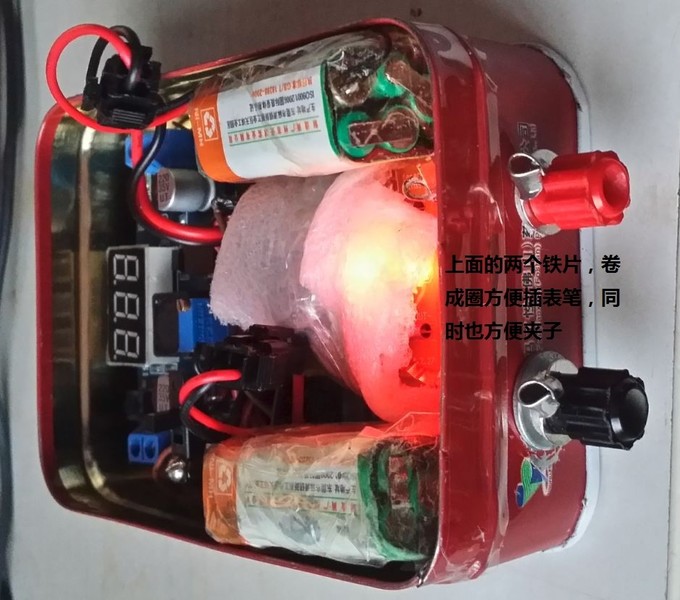

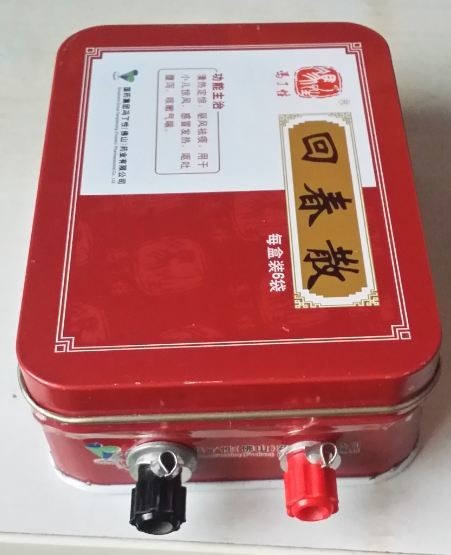

这种DIY简单,就是在盒子上打几个孔,装上螺丝,所以就不列出过程了。看DIY后的效果。

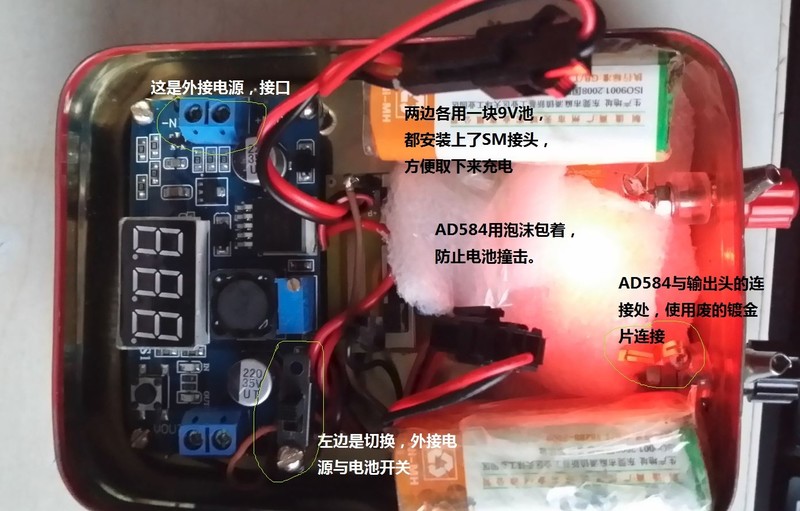

基准模块放中间,这样基准上的输出处就与盒子上的输出头离得近,接线也就短,这里我用了,废的镀金片连接。两边摆上电池,电池各焊一根SM端子线,方便充电。

虽然为AD584加上了盒子,但使用时,还是得打开盖子,进行电压的切换,这个不是太方便。

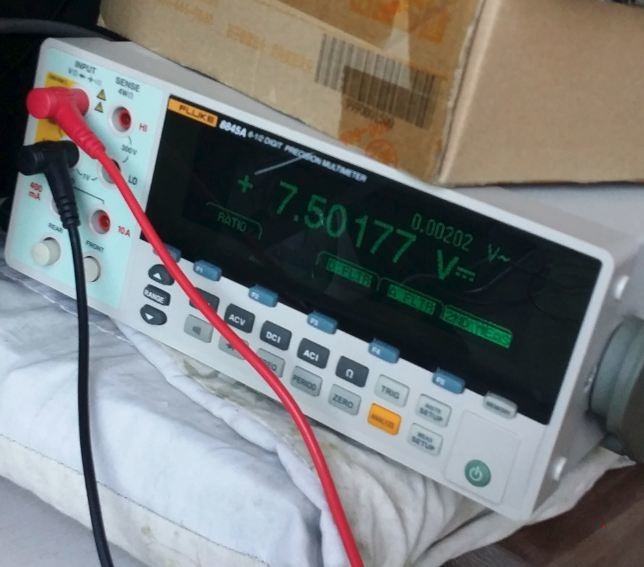

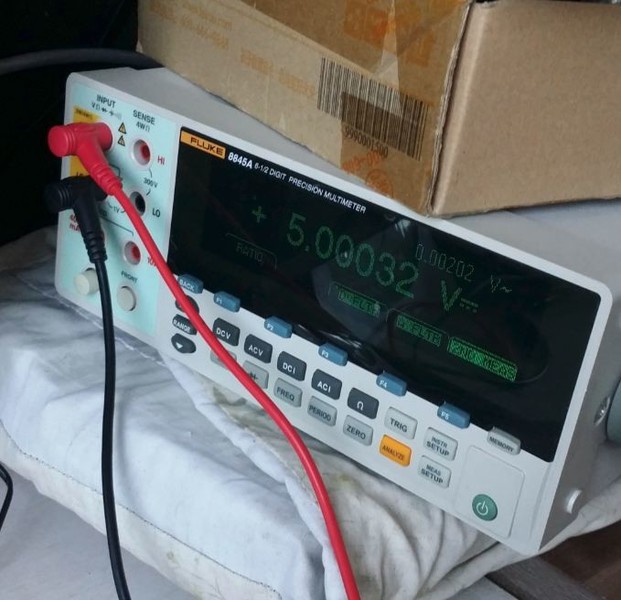

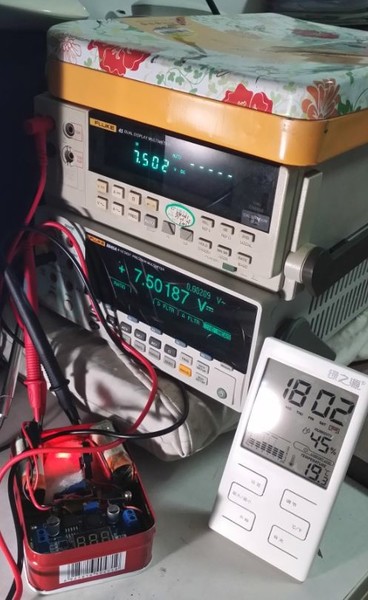

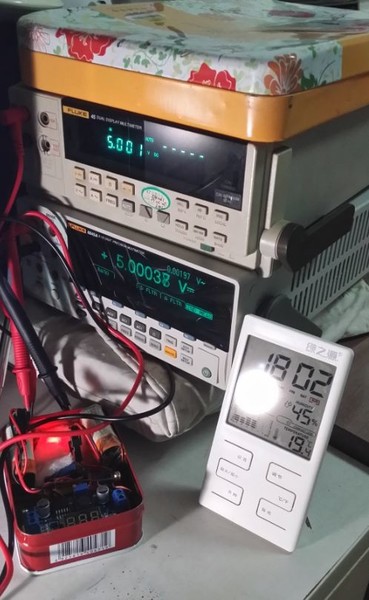

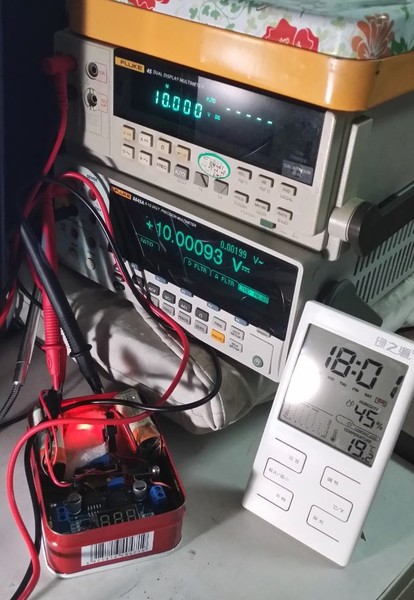

以下是效果图与测试图






有了盒子,方便测试了,不用老拖着个电源。平时用电池供电,AD584很省电,电池没电时用外置电源供电。谢谢大家欣赏。







收藏
送赞
分享

发表回复

评论列表(19)

锐意如风 数字探长 2018-10-28 21:54:25
盒子大小有点不太合适,另外盒子内部也没有做好充分的绝缘工作。
2018-10-28 21:54:25 回复
wgsd 数字大神 2018-10-28 22:14:37
基准还是电池供电好,方便移动又没交流电源的干扰。
2018-10-28 22:14:37 回复
5free 数字大师 2018-10-28 23:08:33
一字不差
好表
2018-10-28 23:08:33 回复
xo304 数字梦想家 2018-10-29 00:32:25
very nice。
2018-10-29 00:32:25 回复
dgpower 数字梦想家 2018-10-29 08:18:09
回春散用在基准上,好评!
2018-10-29 08:18:09 回复
勇闯沙滩 数字大神 2018-10-29 08:24:33
本帖最后由 勇闯沙滩 于 2018-10-29 08:34 编辑

非常好(very nice)。这么好的工具配下面的盒子-------锦上添花。不过还是便宜了些。
高透明PS正方形收纳盒带盖塑料盒小号收藏展示样品盒水晶盒首饰盒¥2.00-6.00。


2018-10-29 08:24:33 回复
43545 楼主     管理员 2018-10-29 08:29:01
锐意如风 发表于 2018-10-28 21:54
盒子大小有点不太合适,另外盒子内部也没有做好充分的绝缘工作。

模块PCB板下面有柱子,隔离了。9V电池盒也是塑料的。
2018-10-29 08:29:01 回复
43545 楼主     管理员 2018-10-29 08:30:42
勇闯沙滩 发表于 2018-10-29 08:24
非常好(very nice)。这么好的工具配下面的盒子-------锦上添花。不过还是便宜了只2元钱。

...

最近,打算买些塑料盒子,像你那电阻盒子一样,也打算把我那堆电阻装进去。没找到合适的淘宝店购买。
2018-10-29 08:30:42 回复
刘大大 数字梦想家 2018-10-29 08:33:53
这个不就是北京那个安捷伦标定的584
2018-10-29 08:33:53 回复
勇闯沙滩 数字大神 2018-10-29 08:42:58
43545 发表于 2018-10-29 08:30
最近,打算买些塑料盒子,像你那电阻盒子一样,也打算把我那堆电阻装进去。没找到合适的淘宝店购买。 ...

我那电阻盒及酚醛材质的焊接PCB板的底座,都是在废品站淘的,在淘宝店是买不到的。
2018-10-29 08:42:58 回复
wgsd 数字大神 2018-10-30 08:42:42
好的电阻最好不要用塑料盒子,用金属盒子屏蔽效果好,可降低干扰。6位半的表,测量电阻最后一位,人在旁边走动都会引起跳动。
2018-10-30 08:42:42 回复
43545 楼主     管理员 2018-10-30 10:16:36
wgsd 发表于 2018-10-30 08:42
好的电阻最好不要用塑料盒子,用金属盒子屏蔽效果好,可降低干扰。6位半的表,测量电阻最后一位,人在旁边 ...

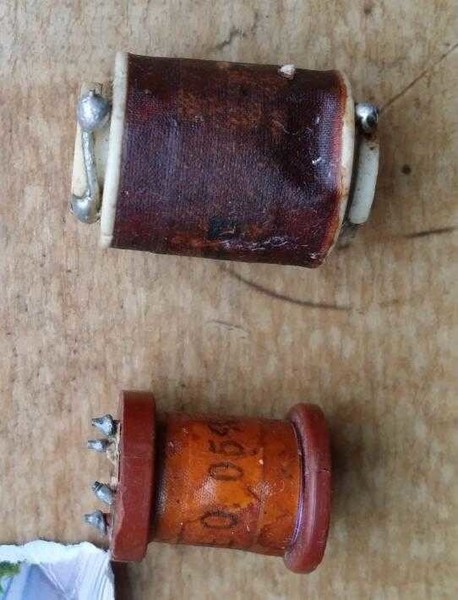

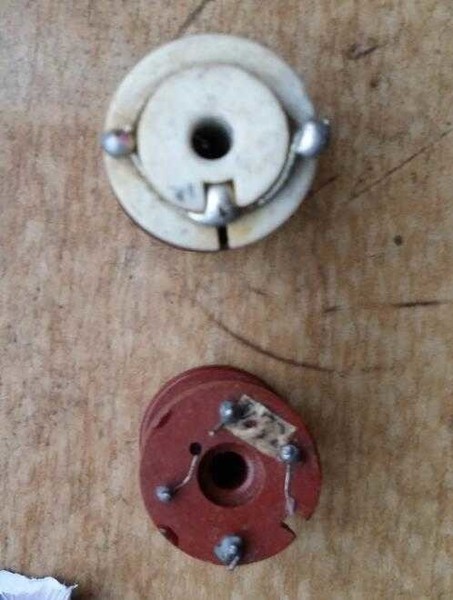

1.jpg 2.jpg 这种仪器上拆下来的电阻精度0.05% 温漂、老化系统怎样?

2018-10-30 10:16:36 回复
wgsd 数字大神 2018-10-30 12:24:14
43545 发表于 2018-10-30 10:16
这种仪器上拆下来的电阻精度0.05% 温漂、老化系统怎样?

我也有从老电桥拆的瓷骨架绕线电阻,精度也是0.05%。现在测百欧一下的,误差均在0.03%左右,K欧的都不超过0.02%,看来老化并不大。测温飘在10PPm左右。
2018-10-30 12:24:14 回复
43545 楼主     管理员 2018-10-30 13:06:35
wgsd 发表于 2018-10-30 12:24
我也有从老电桥拆的瓷骨架绕线电阻,精度也是0.05%。现在测百欧一下的,误差均在0.03%左右,K欧的都不超 ...

误差均在0.03%左右
测温飘在10PPm

请教,这两个值,你如何得到的??
2018-10-30 13:06:35 回复
wgsd 数字大神 2018-10-30 13:17:10
本帖最后由 wgsd 于 2018-10-30 13:18 编辑
43545 发表于 2018-10-30 13:06
误差均在0.03%左右
测温飘在10PPm

精度用HP3457测得,3457对比网购的10K金属箔塑料块电阻(8位表标定),3457表误差在0.00*%级别。
温飘是3457测的25度与40度的差值。
2018-10-30 13:17:10 回复
43545 楼主     管理员 2018-10-30 13:23:17
wgsd 发表于 2018-10-30 13:17
精度用HP3457测得,3457对比网购的10K金属箔塑料块电阻(8位表标定),3457表误差在0.00*%级别。
温飘是34 ...

能举个例子么,我学习一下。
2018-10-30 13:23:17 回复
wgsd 数字大神 2018-10-30 13:39:58
本帖最后由 wgsd 于 2018-10-30 13:41 编辑
43545 发表于 2018-10-30 13:23
能举个例子么,我学习一下。

客气了老大。
我的3457表的电阻档,在之前帖子“购只电阻对对表”里,验证电阻档误差在0.00*%级别。
温飘如在25度测得1K电阻0.999965K,在保温箱加热到40度,测得0.999745K,差值除以温度差约14.7PPm。
不知是否正确。
2018-10-30 13:39:58 回复
43545 楼主     管理员 2018-10-30 14:06:05
wgsd 发表于 2018-10-30 13:39
客气了老大。
我的3457表的电阻档,在之前帖子“购只电阻对对表”里,验证电阻档误差在0.00*%级别。
温飘 ...

受教了,我算了算,确实是,但那误差 电阻档误差在0.00*%级别
什么时候加上去?
2018-10-30 14:06:05 回复
wgsd 数字大神 2018-10-30 18:14:53
43545 发表于 2018-10-30 14:06
受教了,我算了算,确实是,但那误差 电阻档误差在0.00*%级别
什么时候加上去? ...

一般我都不加,因为比万分之几的电阻高一个数量级,自认为准确。
如果要标定电阻,最好在同基准电阻温度相同的环境温度下,测量并加表的误差。不然还得附加基准电阻的温飘和表的误差、温飘,既麻烦又增加不确定因数。
2018-10-30 18:14:53 回复
