给没有自动关机功能的万用表增加延时关机电路

给没有自动关机功能的万用表增加延时关机电路，自动关机后功耗为0。
早期的数字万用表有很多都是没有自动关机功能的，即使是近期的万用表有一些出于厂家的某些目的也没有自动关机功能，对于这样的万用表增加延时自动关机功能电路就十分必要。怎样设计一个简单方便改装而又性能良好的电路往往是一个头疼的问题。下面这个电路就是为这些万用表而生:

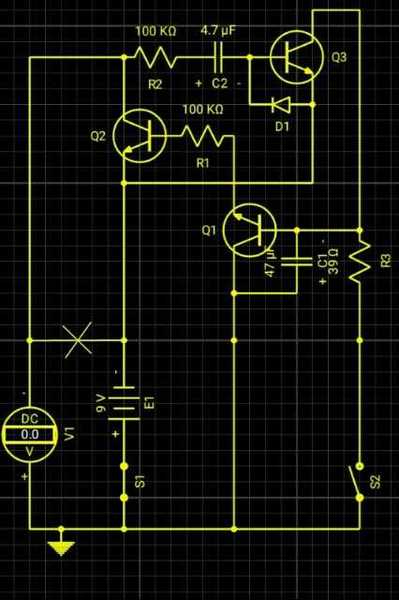

图中V1表示万用表原有电路，S1是万用表原有开关，S2是新加的复位键，R1、C1和Q1是延时元件，Q2为开关，Q3、D1和C2、R2关机加速作用，R3限流。
由于万用表工作电流通常不大，所用三极管取任意型号的NPN三极管都可以，尽量取放大倍数大和穿耗电流小的就成。
S2可以外加，也可以将原有开关稍微改动而成。R2、R3取值随意甚至可以为0欧。

一个实例:

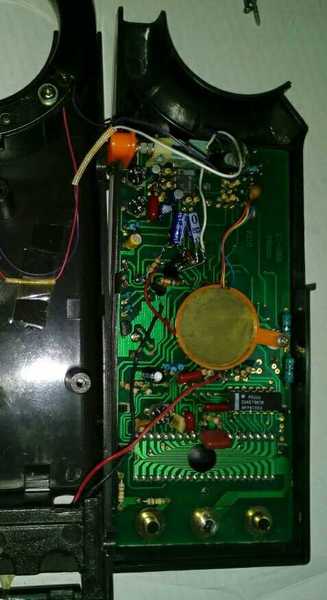

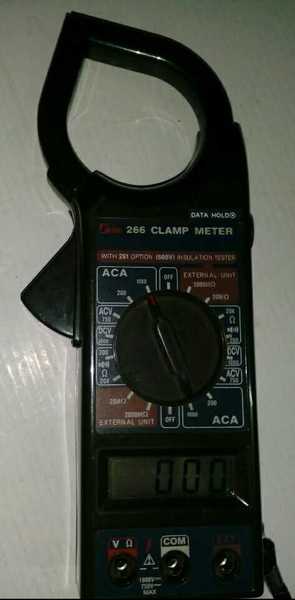

这个DT266数字钳型万用表已改装成功，我把它的数据保持开关改为复用开关，将其中一对触点作为S2使用了，这样子按下开关是数据保持功能不变，不过这个时候延时关机功能暂时失效不会自动关机，弹起开关后延时电路复位，延时时间重头开始。

这个不错。有时间也做一个。

我是弄了一个不带自锁的按钮开关

apple5050 发表于 2018-10-30 12:10
这个不错。有时间也做一个。

值得一试，才几个元件搭棚焊就可以。

ynqjzzh 发表于 2018-10-30 13:46
我是弄了一个不带自锁的按钮开关

自锁开关把它的自锁针拆掉就不自锁了，不过我还是觉得自锁好一点，万一要测量的数据比较重要，或者要保留证据什么的，还没有成为呈堂证据就关机了就不好了。

不错，打算不要Q3、D1和C2、R2、R3、S2强制关机部分，只要自动关机试试，关机用S1,电路就简单多了。

xyh2011 发表于 2018-10-30 18:48
不错，打算不要Q3、D1和C2、R2、R3、S2强制关机部分，只要自动关机试试，关机用S1,电路就简单多了。
...

S2是开机用的不能取消，R2、R3可以取消。快速关机电路取消的话，关机过程会慢到你怀疑人生的。
