基准电阻制作，大家来发表一下建议

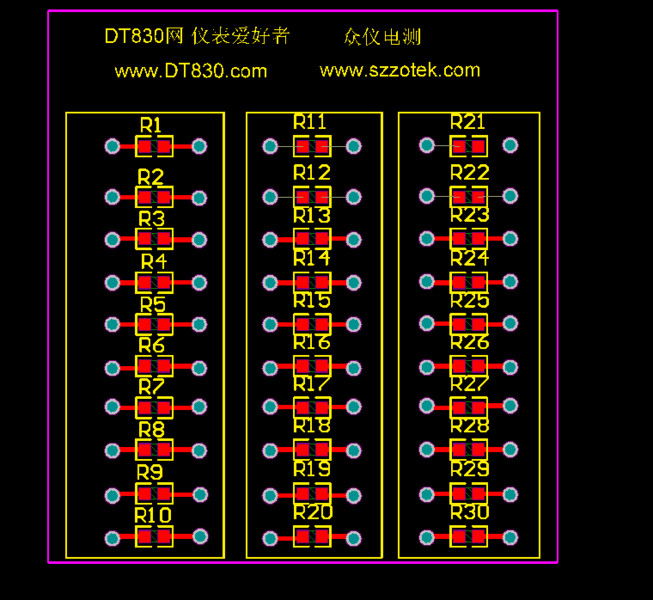

DT830网打算做一批基准电阻，推广网站，大体效果图如下图，请大家来发表意见，需要什么阻值的电阻，适用于1999 4000 6000 9999字这四类万用表。
电阻，我会用高位台表标定，然后成本价发放。

会做PCB板的仪友，是否能帮忙呢？

PCB就是为了放电阻，两边有孔，然后有N多个
排列有序就行，大约30个位置
板子上的字为(铜印）
电阻基准

DT830网 仪表爱好者
www.DT830.com
众仪电测
www.szzotek.com/

这个创意好，准备用贴片电阻吗？既然10倍递增的，我对10欧电阻或以下的阻值感到有用。另外上面要有DT830字样。

勇闯沙滩 发表于 2018-11-27 17:28
这个创意好，准备用贴片电阻吗？既然10倍递增的，我对10欧电阻或以下的阻值感到有用。另外上面要有DT830字 ...

对，打算用晶圆或贴片，具体电阻值，还在想，你可以提提要什么样的电阻值，对付4种表1999 4000 6000 9999

晶圆 的看着档次好些，低阻值的更能体现表的精度，如10欧以下的占两个。个人想法。

勇闯沙滩 发表于 2018-11-27 17:56
晶圆 的看着档次好些，低阻值的更能体现表的精度，如10欧以下的占两个。个人想法。 ...

直接标上，你认为的电阻值

能达到约30个位置那就1,5,10,50,100欧：1,10,50,100,500K:1,10,50,100M.W1。我看这些就够用了。

用于万用表测量用的基准电阻，选阻值一般选量程50%,100%的阻值。

光速飞行 发表于 2018-11-27 19:32
用于万用表测量用的基准电阻，选阻值一般选量程50%,100%的阻值。

能举例么？100%量程，比如200欧档 200欧电阻，怕超了，实际上可能比这大

43545 发表于 2018-11-27 19:38
能举例么？100%量程，比如200欧档 200欧电阻，怕超了，实际上可能比这大

就是这个意思，就是有来验证电阻档，测量档位电阻线性好不好，在25%,50%,75% ,100%的电阻值，不去管超不超不。万用表最理想的满量程最好刚是100%的阻值，如果少了，或者多了证明精度不够。

指针表，也一样满量程不压线，就证明表头线性很差。

不会做PCB，只能表示支持了~
好像不同元件温度特性也不一样，这个季节南北室温温差大，感觉选料的时候需要选温度特性好的，或者标注测量温度

1：建议使用MELF晶圆电阻，众仪万用表也有用到，精度可以达到±1‰，缺点就是价格有点小贵。
2：电阻值有些不要选整数，比如说5Ω，50Ω等很难买，可以选5.1Ω，51Ω。
3：我可以画PCB

zlmimg 发表于 2018-11-28 09:38
1：建议使用MELF晶圆电阻，众仪万用表也有用到，精度可以达到±1‰，缺点就是价格有点小贵。
2：电阻值有些 ...

用来验证电阻档位线性的电阻阻值一定要准确，否则没意义，电阻准了，测量就会刀刀压线，指针表能刀刀压线的表表头线性就非常好（有钱都买不到的表），数字表有摸拟条的也看得清清楚楚（这样的表就非常准确，精度很高）能达到这样精度的表，表中之精品。

zlmimg 发表于 2018-11-28 09:38
1：建议使用MELF晶圆电阻，众仪万用表也有用到，精度可以达到±1‰，缺点就是价格有点小贵。
2：电阻值有些 ...

谢了，不用这种方案了，针太多，用另一种方案，有外壳，将电阻装在A31-K2头子上，A31-K2装在外壳上。

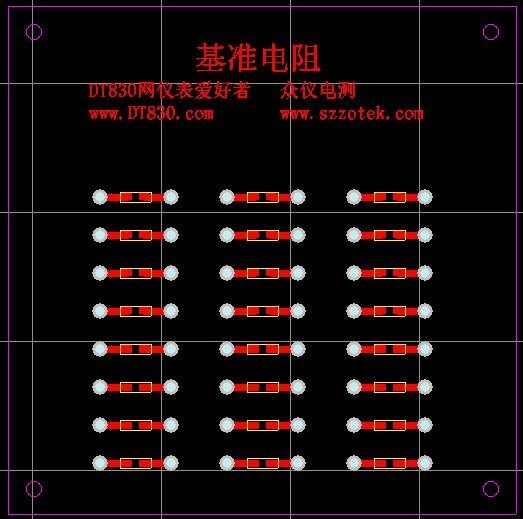

如果用晶圆或贴片电阻，就得做PCB板，大概和你那图一样，只是排针换成一个4mm的孔。


确定阻值
1R
10R
50R *
500R *
100R
990R
1K
5K *
9.1K
10k
50K *
91K
100k
500K *
1M
10M

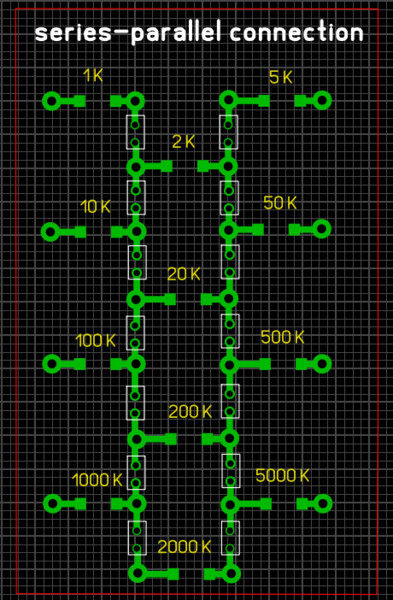

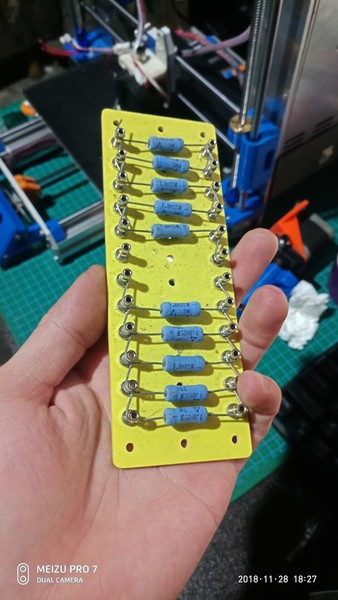

这种排列感觉更实用！12只电阻 外加几只短路帽（起码两只） 就可变换多种阻值！更适合DIY。
根据自己的需求，具体阻值任由自己爱好设置摆弄。也可有意无意减小R+于R-相对误差 。


愚见！

veteran 发表于 2018-11-29 10:58
这种排列感觉更实用！12只电阻 外加几只短路帽（起码两只） 就可变换多种阻值！更适合DIY。
根据自己的需求 ...

有点意思，打算用外壳 + 香蕉头 作为输出，更方便使用。

下面这个不用PCB
