小测试验证一下109的v档和mv档的输入...

其实这个不是为了测试109的输入电阻的
是测试二极管反向电流的

图中是一只4148二极管和一只10M电阻，二极管反向接入
测量在10M电阻上的压降，从而得出二极管反向电流值


电流不是太稳定，可能是面包版接触问题等影响的

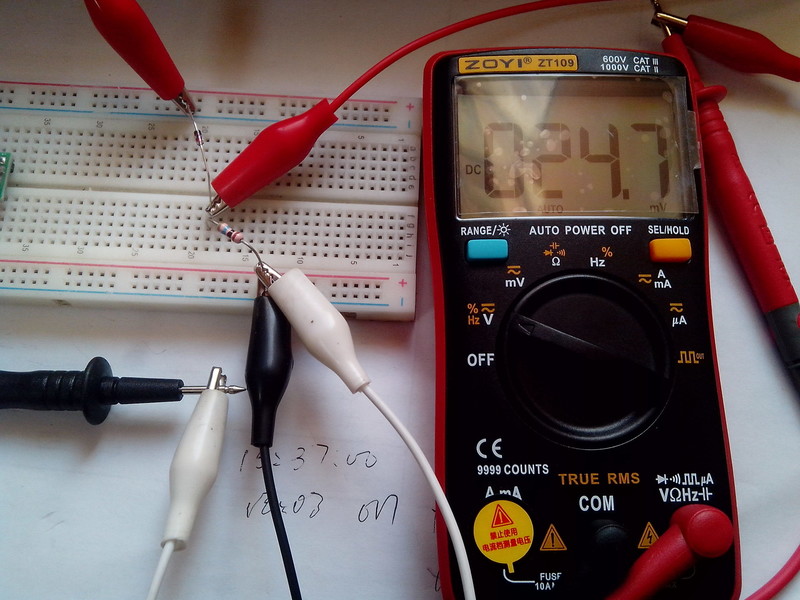

用109的v档测量大致压降25-26mv，因为v当一般输入电阻是10M的
与10M电阻并联，电阻为5M欧姆，这样电流就是5na左右
就是4148的当前电压下反向电流5na-5.2na

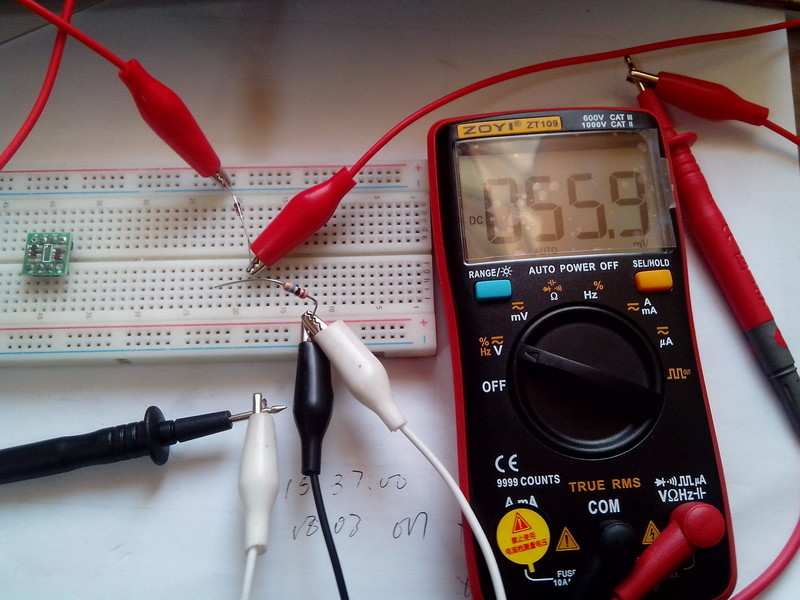

断开10M欧姆电阻，直接测，是56mv压降
除以反向电流5na，大致是10M欧姆，佐证了一般万用表
v档输入电阻10M欧姆的规律，这时算出的反向电流是5.6na

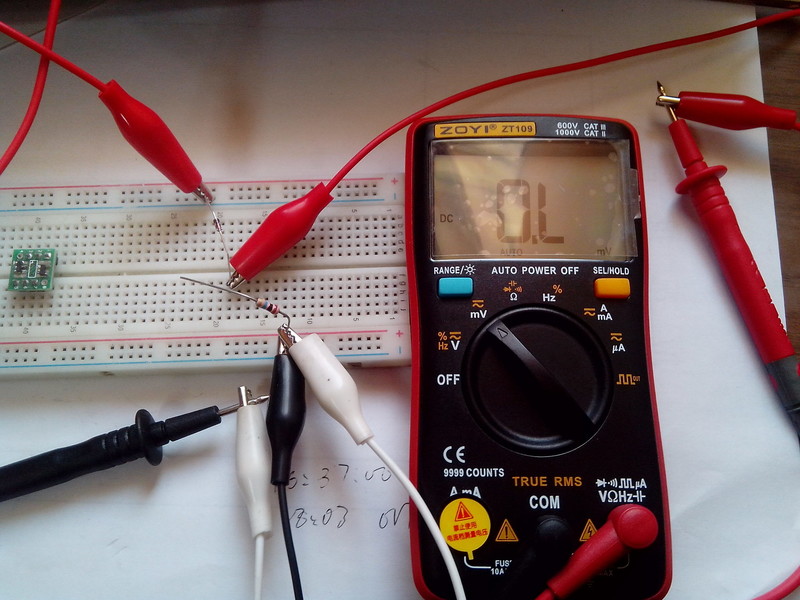

用109的mv档测试，断开10M电阻情况下，显示溢出
109说明书上mv档最大量程100mv，说明超过100mv了
如果还认为4148反向电流5na的话，那么mv档内阻大于20M欧姆了

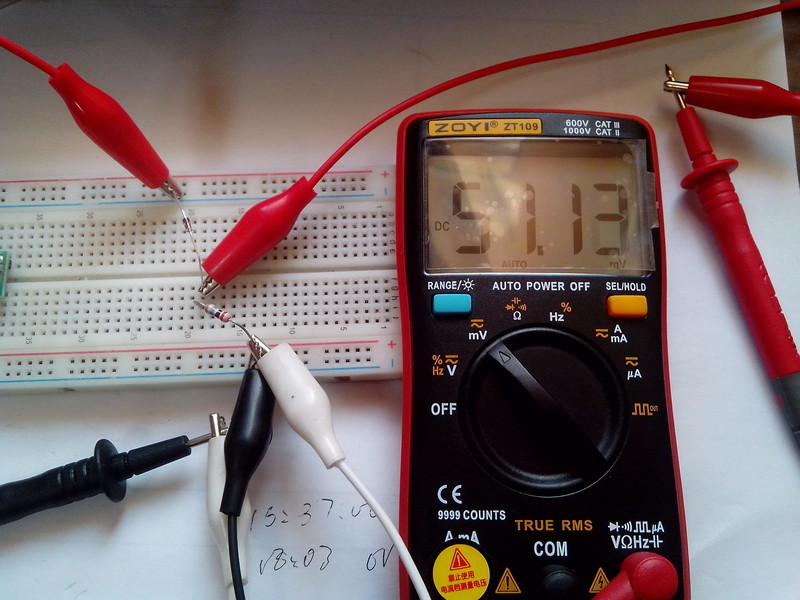

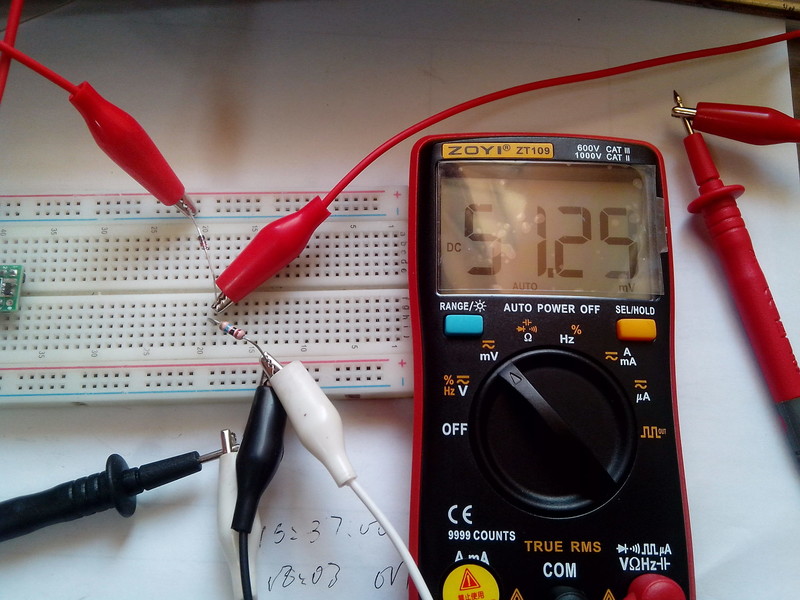

接入10M电阻，测的其上压降51mv，这个值也是大致的，波动不小
而同样情况，v档测出压降是25mv，这样可以大致推论出，在4148上的
电压几乎一样，差25mv，所以它的反向电流也基本一样为5.2na，
51mv除以5.2na，等于9.8M欧姆，可以计算出109表mv档的大致内阻是500M欧姆！
哈哈，这个只是大概的结论，总之是远大于10M欧姆的，具体多少请有精密设备的朋友再研究吧


输入电阻越大就越容易受到干扰，所以mv档测试数据很容易波动！
