LM334,3档恒流源

发表于：2019-1-8 09:13:22 5691
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: LM334

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
见了版主的恒流源，也找到自己原来做的一种了，和大家分享
这是LM334恒流源，精度可能就一般吧，没有很高位数的表

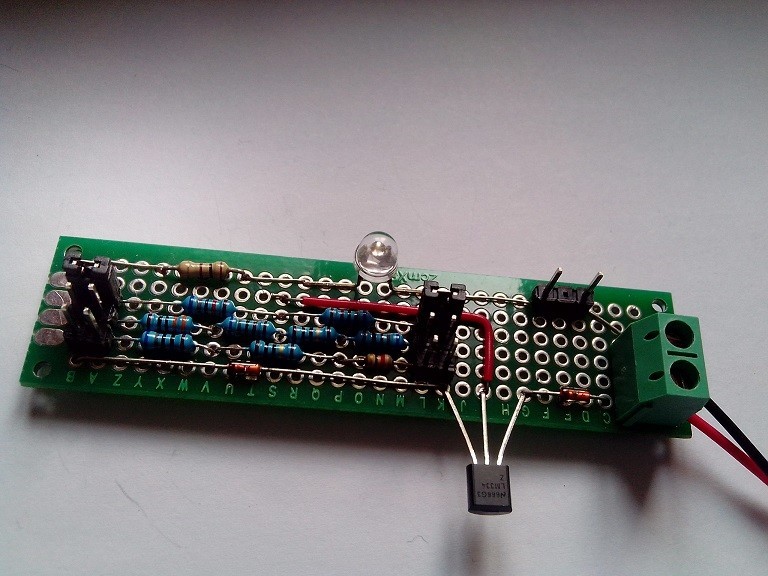

以前做的

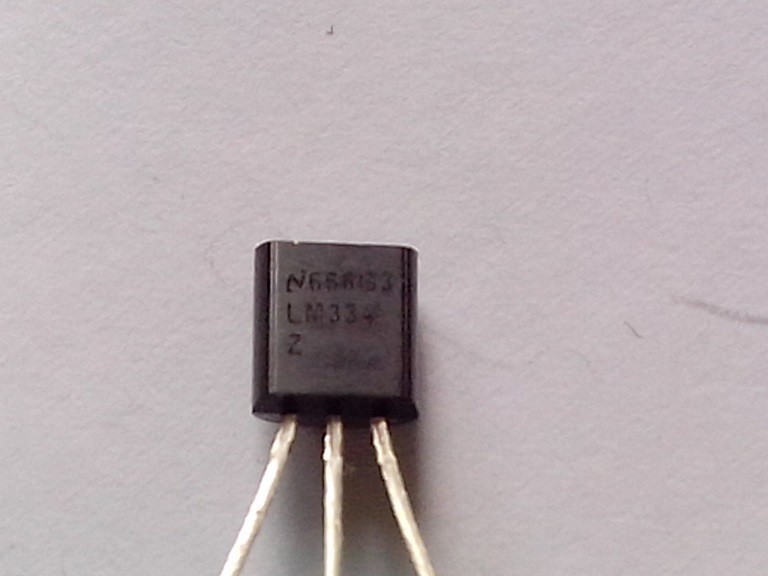

芯片

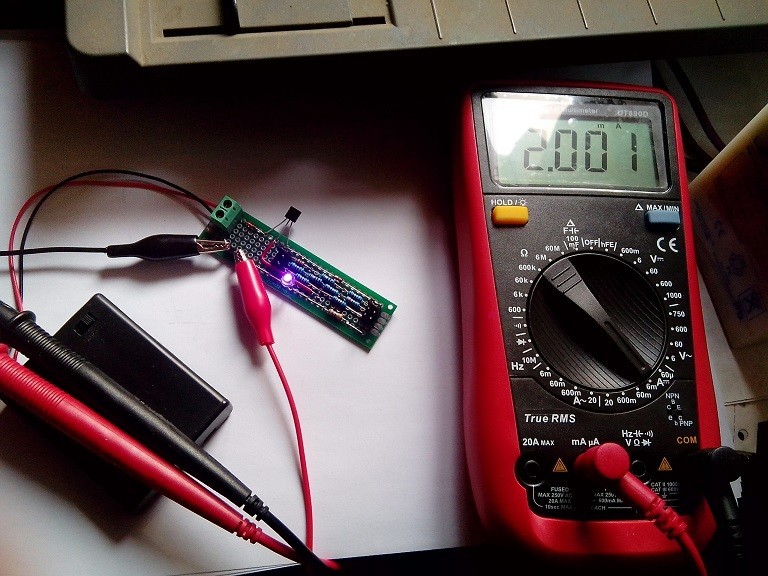

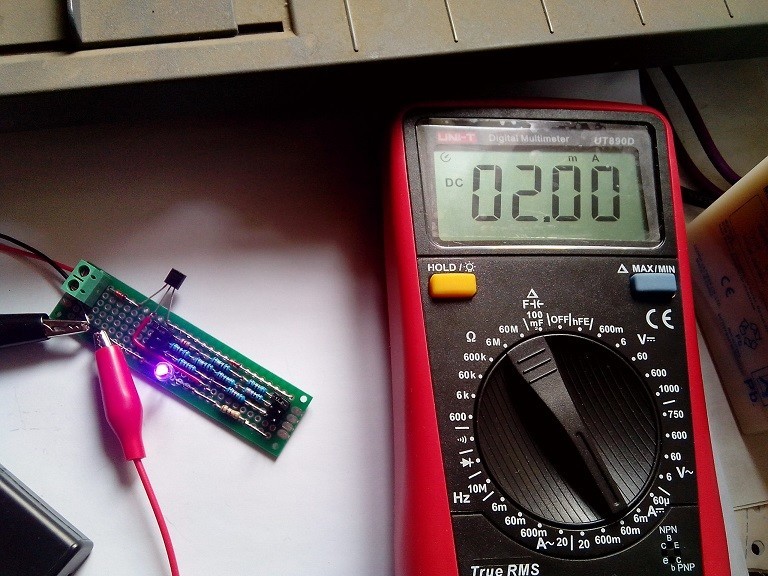

最大档设置为2ma，890D的6ma档测试

890D的60ma档测试

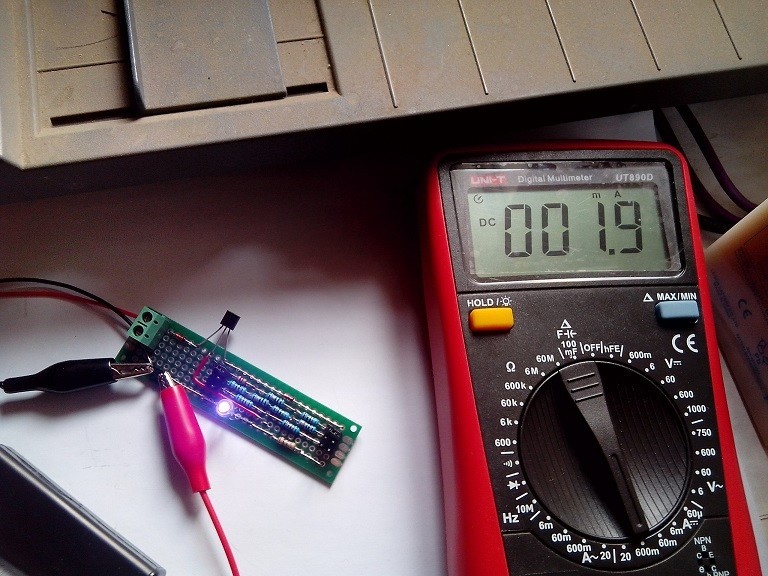

890D的600ma档测试，有点差距了，是谁的问题呢

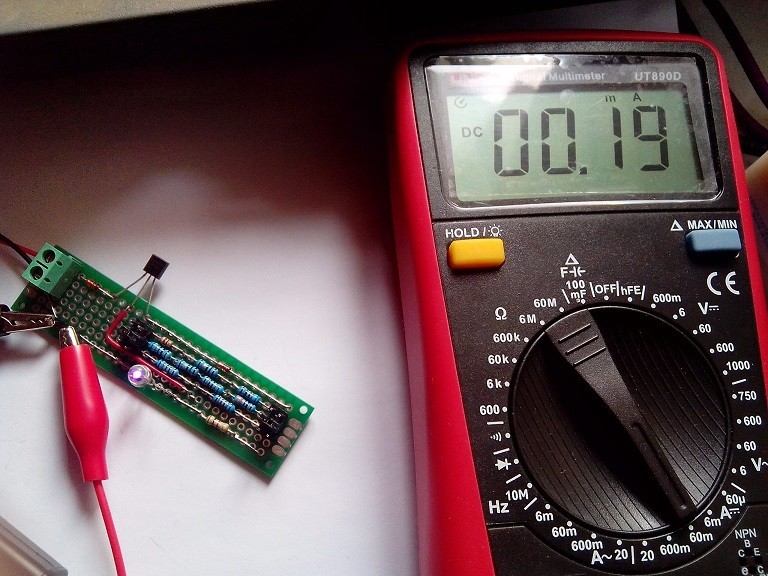

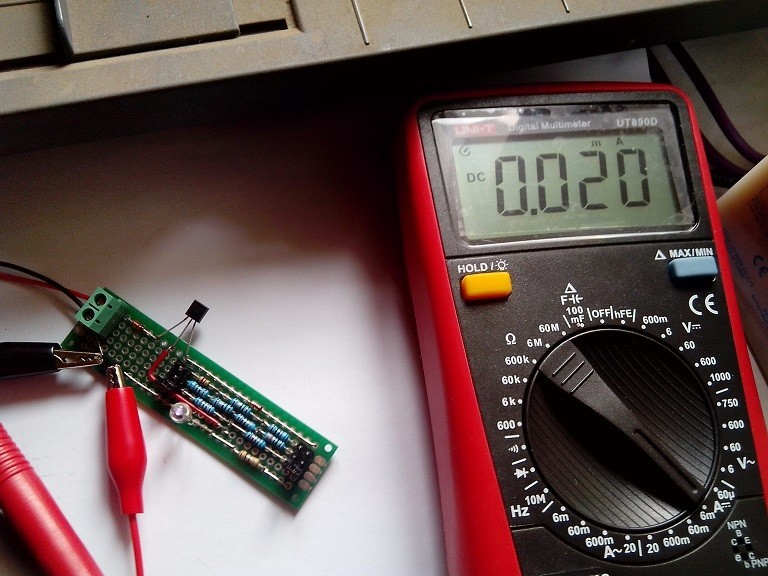

200ua档，890D的60ma档测试

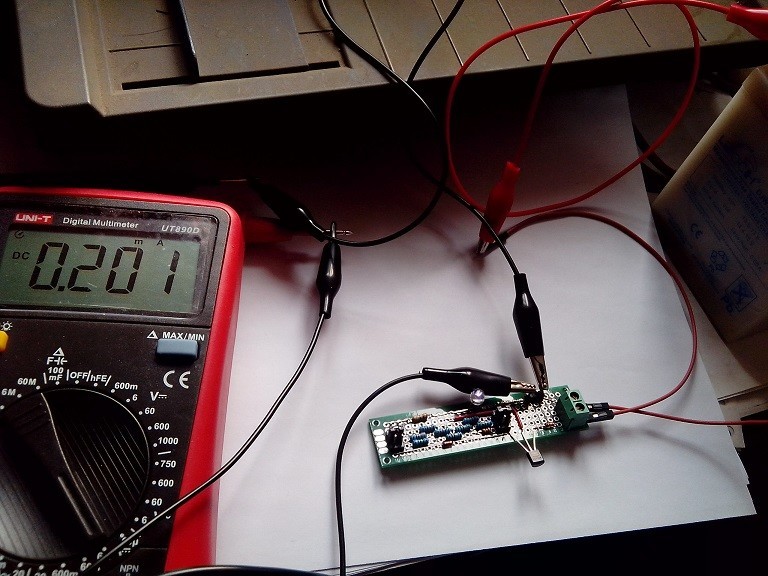

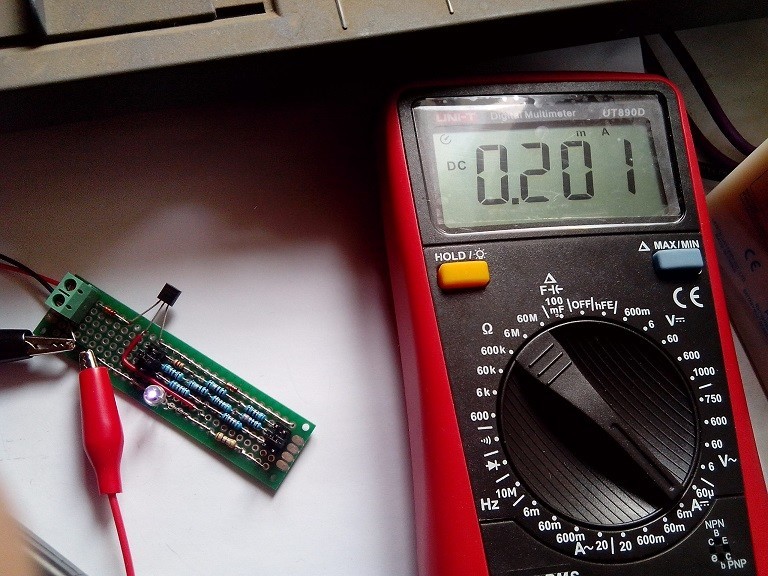

890D的6ma档测试

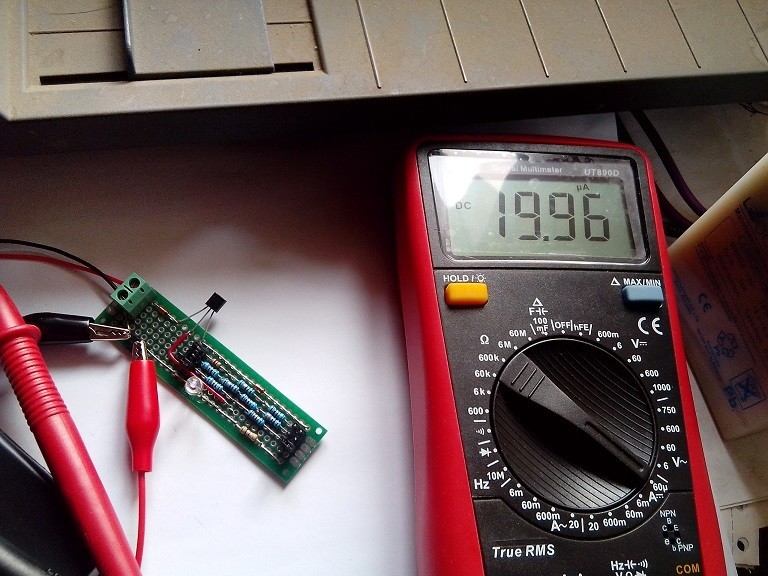

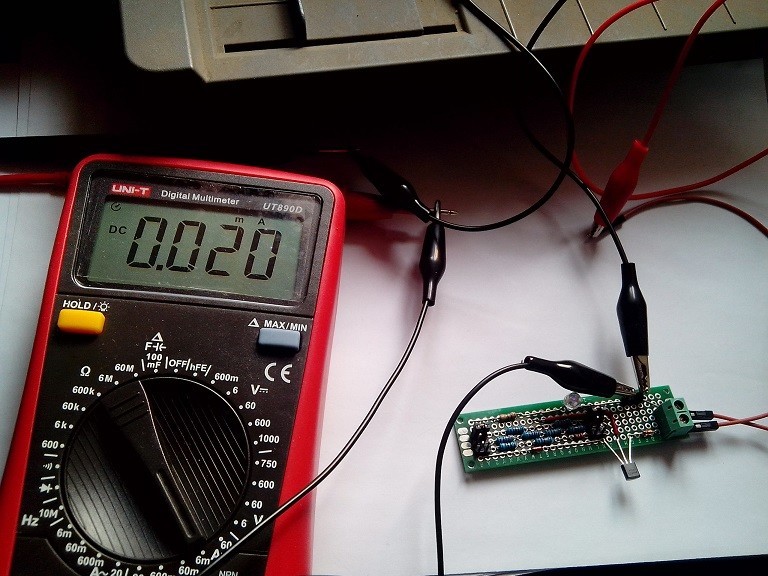

20ua档，890D的6ma档测试

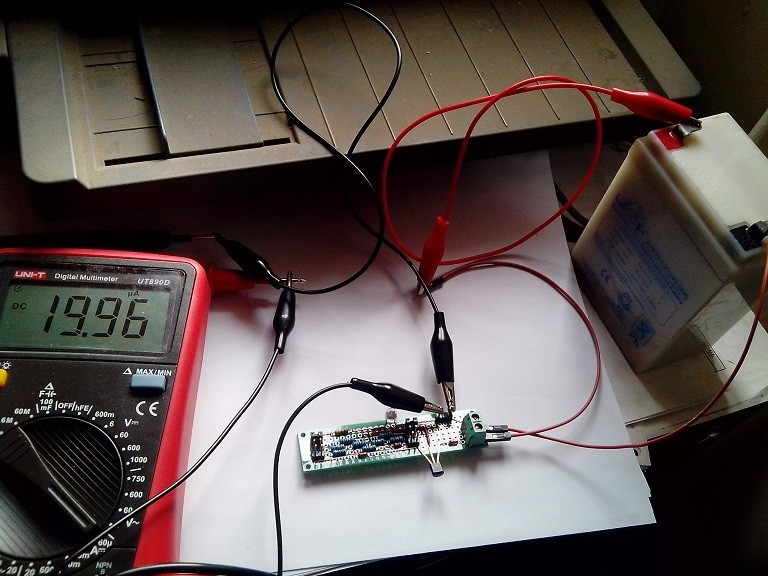

890D的600ua档测试


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

勇闯沙滩 数字大神 2019-1-8 09:33:51
焊的很规整，但是为什么每个档都用好几个电阻串联，没有那么准的电阻吗？20ua够小的。
2019-1-8 09:33:51 回复
人艰不拆 楼主     数字王者 2019-1-8 09:40:14
勇闯沙滩 发表于 2019-1-8 09:33
焊的很规整，但是为什么每个档都用好几个电阻串联，没有那么准的电阻吗？20ua够小的。 ...

哈哈，这个能大致计算出阻值，但是还得根据实际调整，做到很精确非常麻烦，不用电位器的话
2019-1-8 09:40:14 回复
wgsd 数字大神 2019-1-8 10:35:03
做工不错，方便适应。
2019-1-8 10:35:03 回复
白不分 数字大师 2019-1-8 12:28:09
给个图来，一起玩啦
2019-1-8 12:28:09 回复
43545 管理员 2019-1-8 12:31:55
勇闯沙滩 发表于 2019-1-8 09:33
焊的很规整，但是为什么每个档都用好几个电阻串联，没有那么准的电阻吗？20ua够小的。 ...

这是一种手法，统计法，记得是，电阻越多，越好调整，计算好后，某些地方还能用电位器
2019-1-8 12:31:55 回复
勇闯沙滩 数字大神 2019-1-8 12:44:32
43545 发表于 2019-1-8 12:31
这是一种手法，统计法，记得是，电阻越多，越好调整，计算好后，某些地方还能用电位器 ...

也就是像变压器抽头的意思，中间可以取一些数值吗？
2019-1-8 12:44:32 回复
wgsd 数字大神 2019-1-8 13:37:20
勇闯沙滩 发表于 2019-1-8 12:44
也就是像变压器抽头的意思，中间可以取一些数值吗？

串连、并连、并连、串连的复合组合，得到需要的阻值，弱化单个器件的改变所产生的影响。
2019-1-8 13:37:20 回复
fslichong 数字王者 2019-1-8 15:06:25
已经很精准了，对3.5位表来说
2019-1-8 15:06:25 回复
勇闯沙滩 数字大神 2019-1-8 15:34:34
wgsd 发表于 2019-1-8 13:37
串连、并连、并连、串连的复合组合，得到需要的阻值，弱化单个器件的改变所产生的影响。 ...

谢谢学习了，挺简单的电路，电阻还有讲究。
2019-1-8 15:34:34 回复
人艰不拆 楼主     数字王者 2019-1-8 16:37:45
白不分 发表于 2019-1-8 12:28
给个图来，一起玩啦

不建议大家做这个，计算数据起的作用不大，需要试验，而且精度也一般，图的话，网上就有，这个有二极管抵消温漂的，这货其实对温度很敏感的，不如431那种容易做呢
2019-1-8 16:37:45 回复
wanwenhao1 数字梦想家 2019-1-8 17:16:51
理论上应该是显示位数越多的越可靠吧。

2mA恒流值，用6mA档测得的2.001mA与用60mA档测得的02.00mA都可以认为正常，用600mA档测得的001.9mA的数据，只有两位数据，最后一位本身就只能参考（数字表误差都在百分比的基础上，还要加上±几个字），所以只能看看，不能作为依据。

同理200uA恒流值，用60mA档测得的00.19uA也只能参考，用6mA档测得的0.201uA可以认为正常；20uA恒流值，用6mA档测得的0.020uA的数据，也只能参考，用600uA档测得的19.96uA可以认为正常.
2019-1-8 17:16:51 回复
官修 数字探长 2019-1-8 20:20:58
很给力，谢谢分享
2019-1-8 20:20:58 回复
喜欢就好 数字精灵 2020-10-22 13:36:33
自制的不错，谢谢分享！
2020-10-22 13:36:33 回复
robter 数字梦想家 2021-2-14 07:32:25
很好很好，做工厉害
2021-2-14 07:32:25 回复
