DT830打算为大家制作电压，电流源，但需要出成本费，调查一下，有多少人接受。
这是电路图
http://www.dt830.com/forum.php?m ... tid=2674&extra=

以下是基本价格，不包括
变压器 * 1
波段开关*3
香蕉头*N
外壳

变压器要提供1A电流，淘宝查了查得20至30元

微信图片_20190109082752.png 微信图片_20190109082809.png

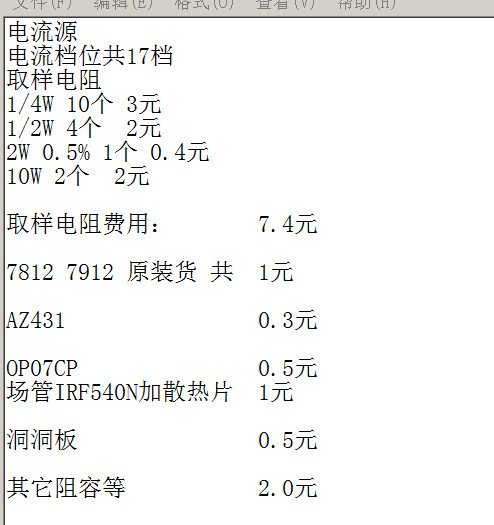

电流源
电流档位共17档
取样电阻
1/4W 10个 3元
1/2W 4个  2元
2W 0.5% 1个 0.4元
10W 2个  2元

取样电阻费用：       7.4元

7812 7912 原装货 共  1元

AZ431               0.3元

OP07CP               0.5元
场管IRF540N加散热片  1元

洞洞板             0.5元

其它阻容等         2.0元

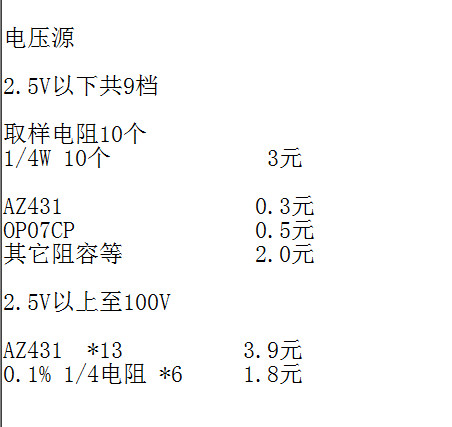

电压源

2.5V以下共9档

取样电阻10个
1/4W 10个            3元

AZ431               0.3元
OP07CP               0.5元
其它阻容等         2.0元

2.5V以上至100V

AZ431  *13        3.9元
0.1% 1/4电阻 *6     1.8元


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（27）

闻雨听风 数字王者 2019-1-9 09:57:33
有兴趣，这个批量订购元件应该更优惠吧，自己制作岂不是成本更高。
2019-1-9 09:57:33 回复
人艰不拆 数字王者 2019-1-9 10:10:10
电压源搞13个431啊，恐怖点
2019-1-9 10:10:10 回复
43545 楼主     管理员 2019-1-9 10:21:53
闻雨听风 发表于 2019-1-9 09:57
有兴趣，这个批量订购元件应该更优惠吧，自己制作岂不是成本更高。

没办法批量订购元件，要的人少。
2019-1-9 10:21:53 回复
人艰不拆 数字王者 2019-1-9 11:08:17
用处不大，给图就行，大家自己做吧，搞这个众筹类的活动太麻烦
2019-1-9 11:08:17 回复
43545 楼主     管理员 2019-1-9 11:29:08
人艰不拆 发表于 2019-1-9 11:08
用处不大，给图就行，大家自己做吧，搞这个众筹类的活动太麻烦

这个关键点是元器件筛选，高位表标定，自己做得有高位表，否则意义不大。
2019-1-9 11:29:08 回复
SG830 数字梦想家 2019-1-9 11:35:03
43545 发表于 2019-1-9 11:29
这个关键点是元器件筛选，高位表标定，自己做得有高位表，否则意义不大。 ...

对的。我也有兴趣。接触点好的波段开关不好找吧。
2019-1-9 11:35:03 回复
人艰不拆 数字王者 2019-1-9 11:36:58
43545 发表于 2019-1-9 11:29
这个关键点是元器件筛选，高位表标定，自己做得有高位表，否则意义不大。 ...

哈哈，也是就是这点还有些意义
2019-1-9 11:36:58 回复
fslichong 数字王者 2019-1-9 13:52:57
这个有必要，任何仪器都贵在精和准，我建议用lm339做基准，用lt1000运放，然后高位表标定，
2019-1-9 13:52:57 回复
fslichong 数字王者 2019-1-9 13:55:47
大家不要以为有了图就可以自己制造，作为仪器特别是校验仪器的仪器需要更精和准，元件的筛选和老化标定是很重要的环节
2019-1-9 13:55:47 回复
43545 楼主     管理员 2019-1-9 14:03:00
fslichong 发表于 2019-1-9 13:52
这个有必要，任何仪器都贵在精和准，我建议用lm339做基准，用lt1000运放，然后高位表标定， ...

用你说的这个，价就很高了，玩不起的
2019-1-9 14:03:00 回复
chen131578 数字精灵 2019-1-9 14:32:27
算算总价，大约多少，一般坛友还是看价格的。
2019-1-9 14:32:27 回复
chen131578 数字精灵 2019-1-9 14:37:05
人艰不拆 发表于 2019-1-9 10:10
电压源搞13个431啊，恐怖点

13个也不值钱，3.9元。
2019-1-9 14:37:05 回复
chen131578 数字精灵 2019-1-9 14:39:36
波段开关*3、香蕉头*N、外壳不算，接近50元了。
2019-1-9 14:39:36 回复
43545 楼主     管理员 2019-1-9 14:39:38
chen131578 发表于 2019-1-9 14:32
算算总价，大约多少，一般坛友还是看价格的。

上面那些基本器件，就已经是 24.2元了

成品还需要，30W或50W变压器一个（双12V），外壳一个，波段开关(11档）至少三个
高压电容160V 100微法或220微法 6个。二极管若干个。

最贵的就算是变压器了，问了问淘宝，需要至少26元。

波段开关，2至3元一个，算2元一个。2 *3 = 6

高压电容，算0.5元一个 3元
二极管先不算钱
外壳 算  10元。

24.2 + 26 + 6 + 3 + 10 = 69.2

外加运费10元  共79.2元

大约在80元上下。

正在处理电源方案，如果不做100V
外接手机充电器5V 2A电源 估计能省不少。

香蕉头那些没算



2019-1-9 14:39:38 回复
勇闯沙滩 数字大神 2019-1-9 14:41:46
不包括【变压器 * 1波段开关*3香蕉头*N外壳】这四样，那就是其他元件你已经老化标定了，我们用散件焊上就行了，这可以的，算我一个，来一套。
2019-1-9 14:41:46 回复
chen131578 数字精灵 2019-1-9 14:41:48
变压器是大项。
2019-1-9 14:41:48 回复
43545 楼主     管理员 2019-1-9 14:47:26
chen131578 发表于 2019-1-9 14:41
变压器是大项。

是的，价太高，要产生100V 得24V交流倍压出来
2019-1-9 14:47:26 回复
43545 楼主     管理员 2019-1-9 14:49:45
勇闯沙滩 发表于 2019-1-9 14:41
不包括【变压器 * 1波段开关*3香蕉头*N外壳】这四样，那就是其他元件你已经老化标定了，我们用散件焊上就行 ...

你不知道，焊上去，PPM就会有变化么？散件是不行的，得焊好板子，大家再接线，线上的误差，就管不了呢，最好是一套是最标准的
2019-1-9 14:49:45 回复
勇闯沙滩 数字大神 2019-1-9 15:57:33
43545 发表于 2019-1-9 14:49
你不知道，焊上去，PPM就会有变化么？散件是不行的，得焊好板子，大家再接线，线上的误差，就管不了呢， ...

这么说都是焊好板子的，那就更好了能保证误差，等待焊好的板子。
2019-1-9 15:57:33 回复
12下一页
