自制的电阻和电压伪基准

发表于：2019-1-15 08:48:37 5601
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

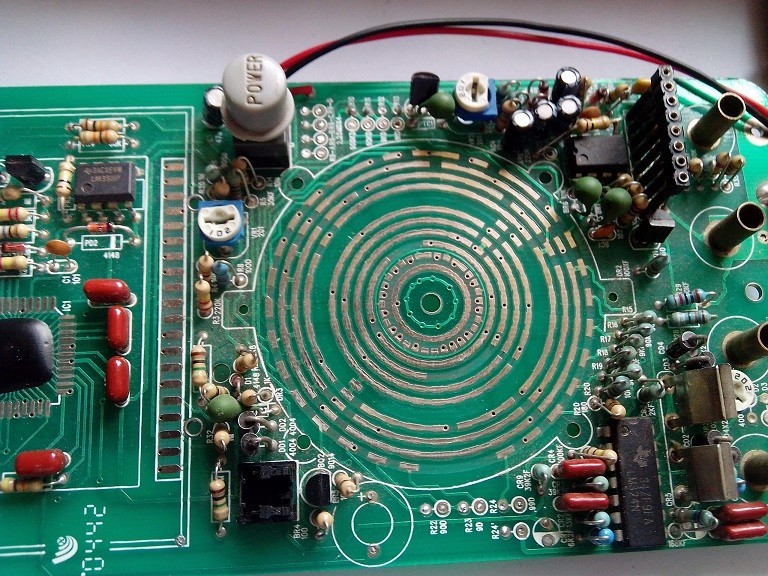

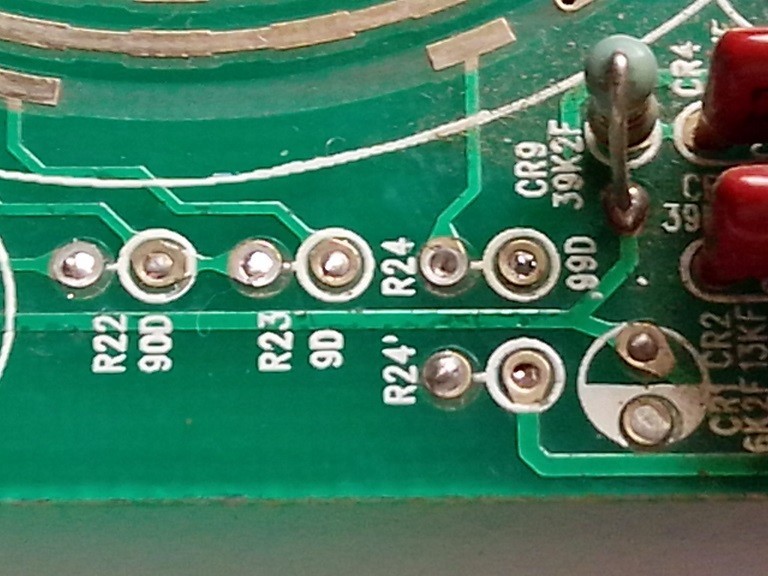

把破万用表拆了 IMG_20120215_155655.jpg

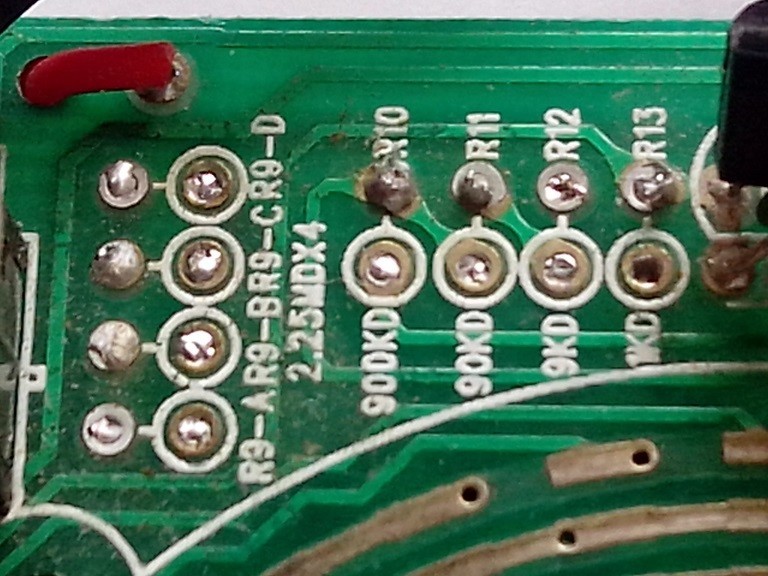

拆出些较为精密的电阻，正好自己做个分压基准兼电阻基准

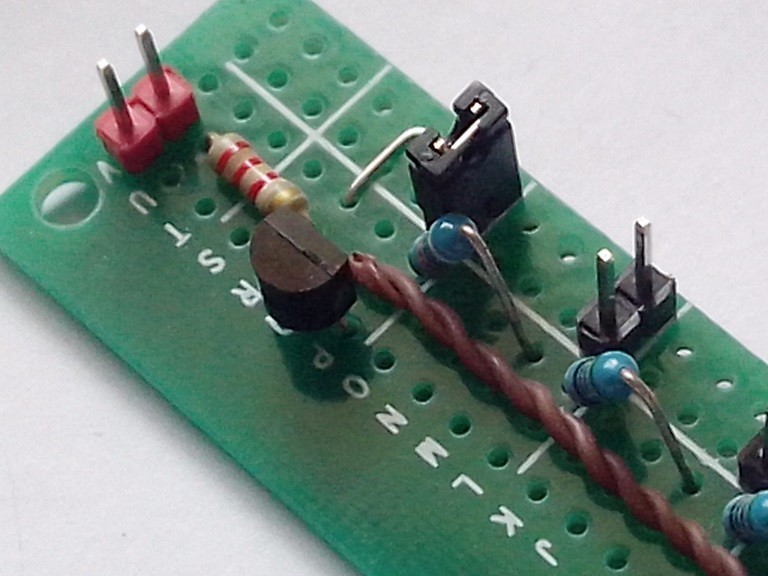

这是431

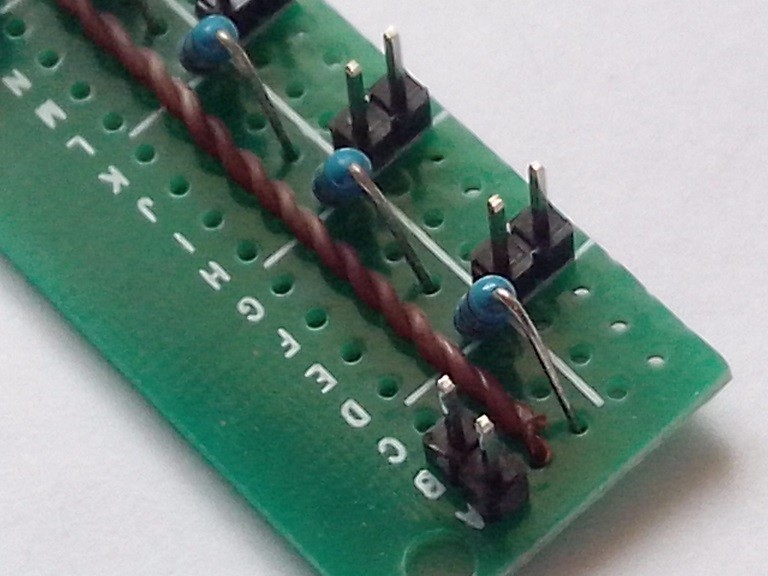

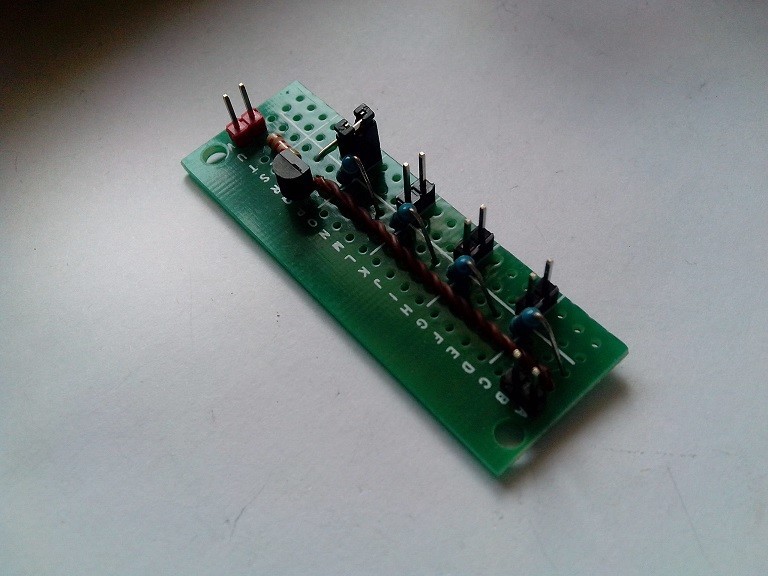

分压电阻兼电阻基准

总电阻1M

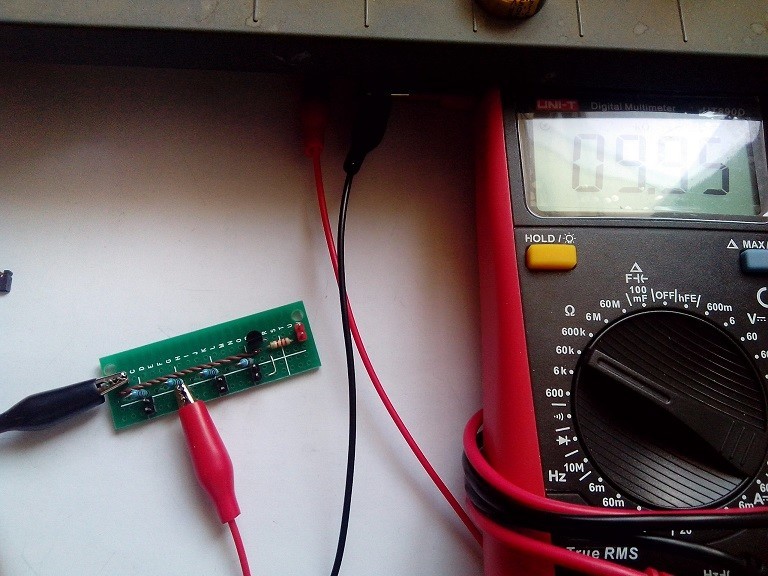

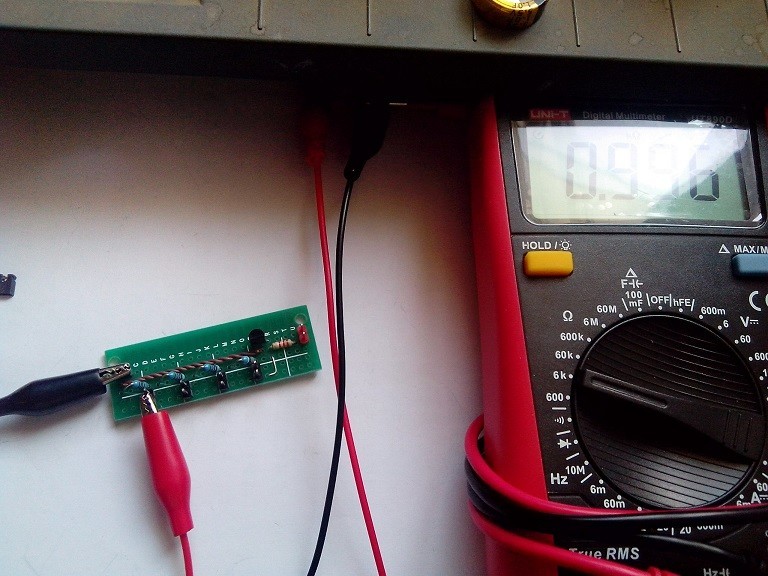

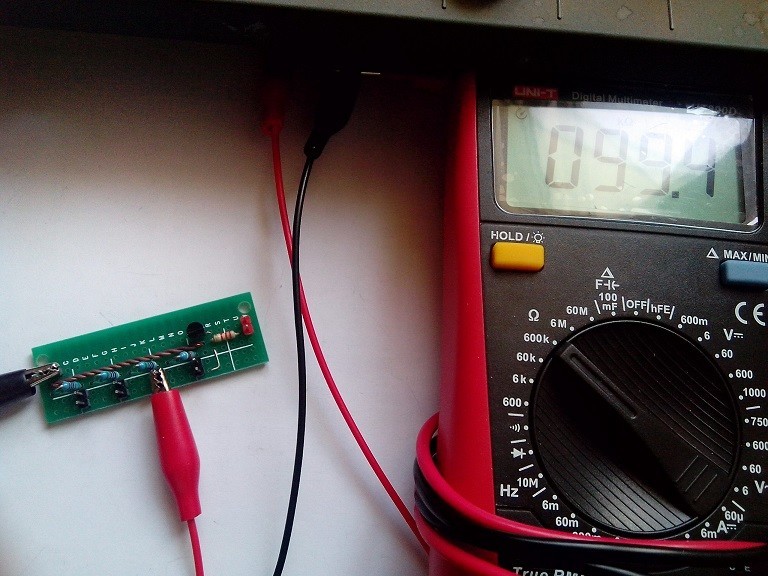

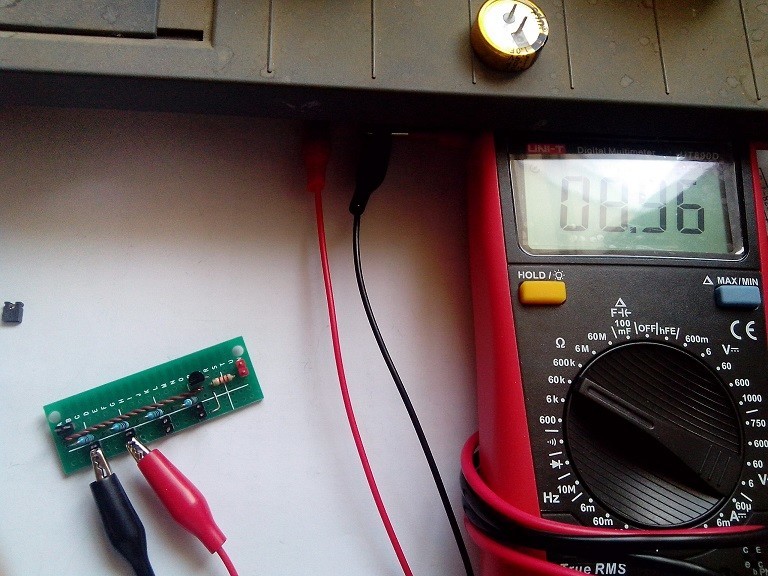

最小电阻是1k的，显示996欧姆

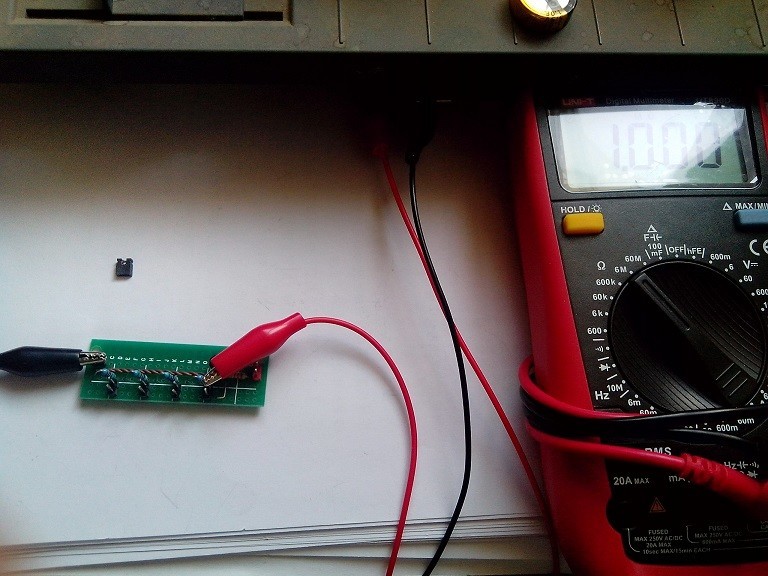

最小电阻+次小电阻为10K，次小电阻为9k，其实就是万用表里的那套分压电阻

再往上是100K

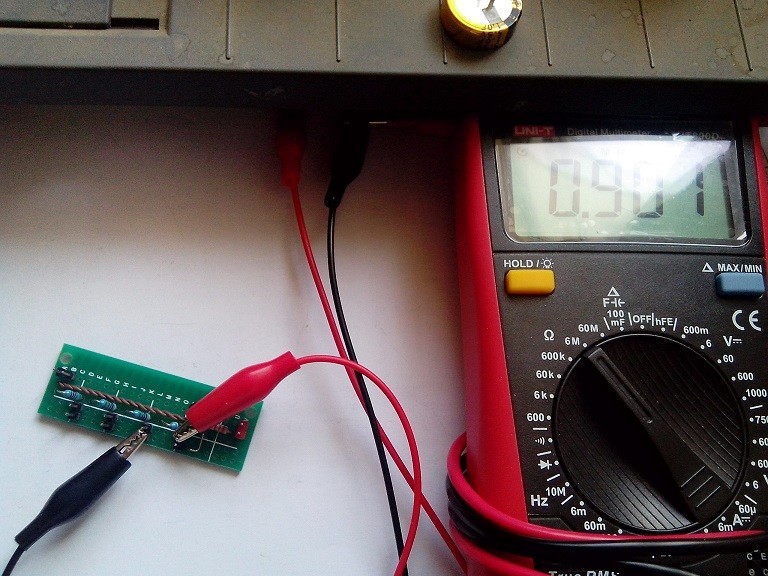

单个看看，这个是900k

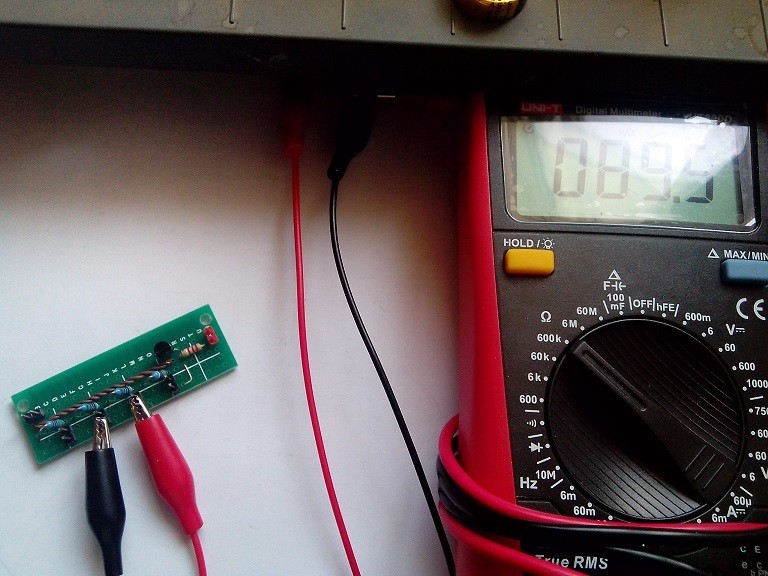

这是90k

这是9K


试试分压效果

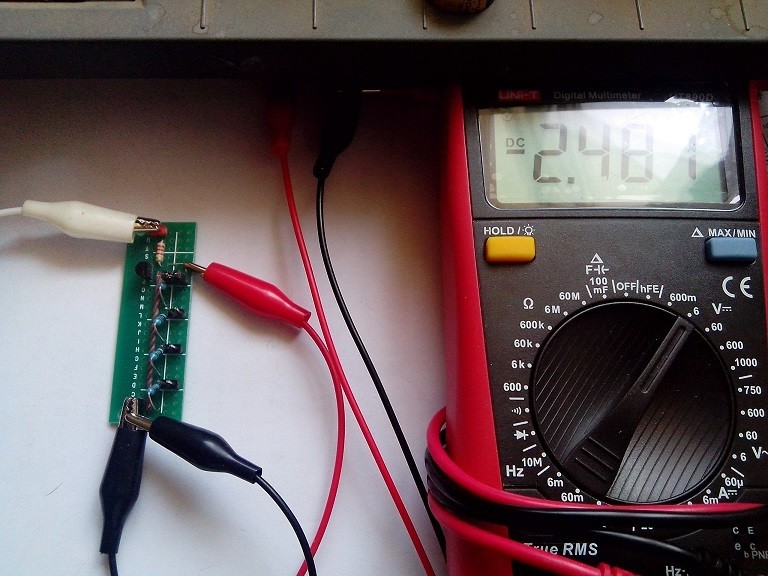

431输出2.481v

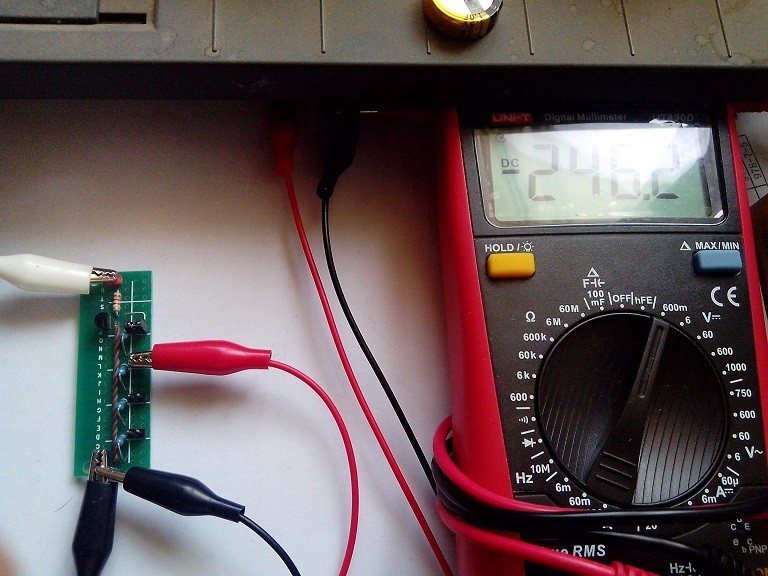

一级分压246.2mv

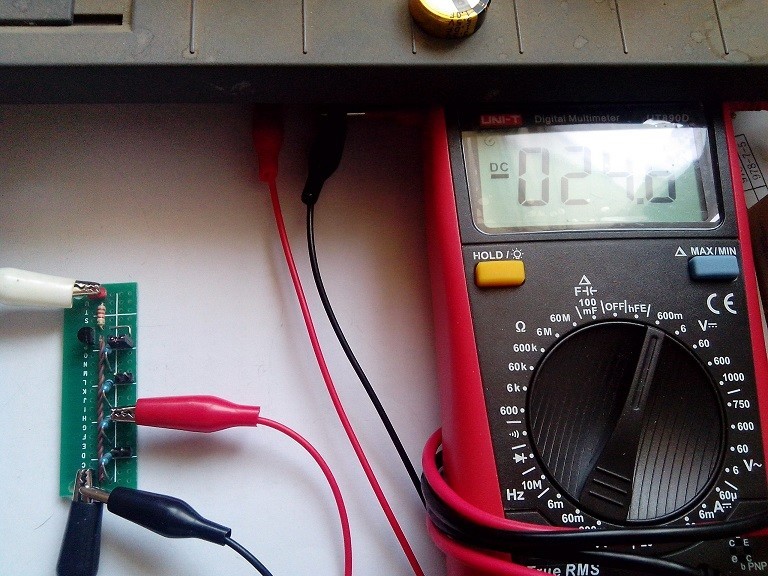

二级分压24.6mv

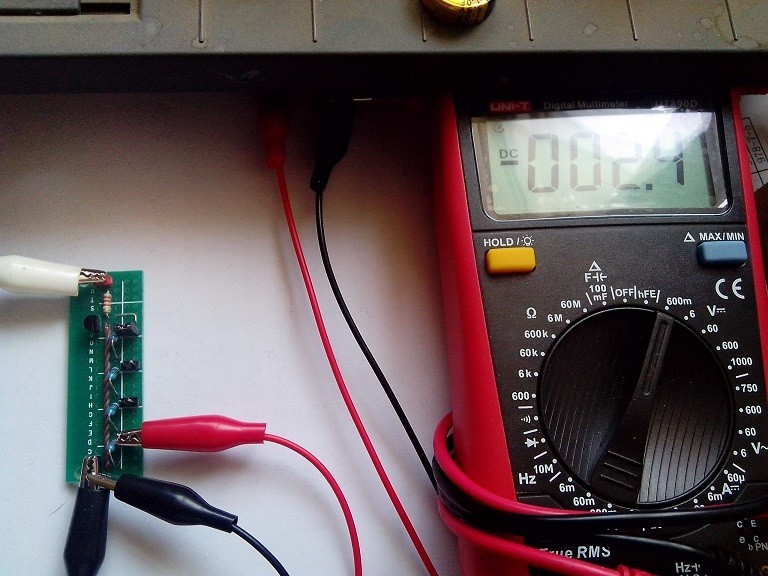

三年级分压2.4mv


这是计算结论，以前做的，现在忘得超不多了，大家随便看看，很简陋的


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

chen131578 数字精灵 2019-1-15 09:37:46
数字表的分压电子精度至少0.1％吧，作为电阻基准一般应用胜任。
就是作为电压基准分压用阻值大了，带负载能力不足，最高分压时的阻值达到了900K了，数字表的电压档内阻一般10M。
2019-1-15 09:37:46 回复
人艰不拆 楼主     数字王者 2019-1-15 10:43:16
chen131578 发表于 2019-1-15 09:37
数字表的分压电子精度至少0.1％吧，作为电阻基准一般应用胜任。
就是作为电压基准分压用阻值大了，带负载能 ...

说的很对，哈哈，所以9M的电阻就没用，这个是100K与万用表并联测250mv的分压电压，有1%的电压误差的，不是900K的，但是误差也不小！！！
2019-1-15 10:43:16 回复
fslichong 数字王者 2019-1-15 11:00:19
这些电阻温漂大，最多也就只能用在3.5位表的一般校准上面
2019-1-15 11:00:19 回复
人艰不拆 楼主     数字王者 2019-1-15 11:11:03
fslichong 发表于 2019-1-15 11:00
这些电阻温漂大，最多也就只能用在3.5位表的一般校准上面

哈哈，所以叫伪基准呢，玩玩而已
2019-1-15 11:11:03 回复
散淡021 数字大神 2019-1-15 18:48:06
我也喜欢楼主的弄白相，千万不能当真。当真了就发烧了，玩基准起码上６位半台表
2019-1-15 18:48:06 回复
人艰不拆 楼主     数字王者 2019-1-15 18:59:29
散淡021 发表于 2019-1-15 18:48
我也喜欢楼主的弄白相，千万不能当真。当真了就发烧了，玩基准起码上６位半台表
...

弄白相，这是哪里话，不懂什么意思
2019-1-15 18:59:29 回复
kyhwhb 数字大神 2019-1-16 10:14:20
老表用料看起来还不错的
2019-1-16 10:14:20 回复
人艰不拆 楼主     数字王者 2019-1-16 13:21:09
巍巍兴安 发表于 2019-1-16 10:14
老表用料看起来还不错的

哈哈，还行吧，宏昌表
2019-1-16 13:21:09 回复
jltzmy 数字精灵 2019-1-26 10:23:05
这个办法不错，粗测用用不错
2019-1-26 10:23:05 回复
喜欢就好 数字精灵 2020-10-22 13:27:07
楼主动手能力强！
2020-10-22 13:27:07 回复
巴比特罗尼 数字斗士 2020-11-23 21:25:14
人艰不拆 发表于 2019-1-15 18:59
弄白相，这是哪里话，不懂什么意思

“白相“上海话是玩的意思
2020-11-23 21:25:14 回复
robter 数字梦想家 2021-2-14 07:42:52
这个精度行吗？
2021-2-14 07:42:52 回复
yejunan 数字探长 2022-10-30 07:36:16
楼主动手能力强！
2022-10-30 07:36:16 回复
atz123 数字王者 2022-10-30 21:10:56
谢谢分享
2022-10-30 21:10:56 回复
