ZT219背光改装

发表于：2019-1-15 17:45:33 6926
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

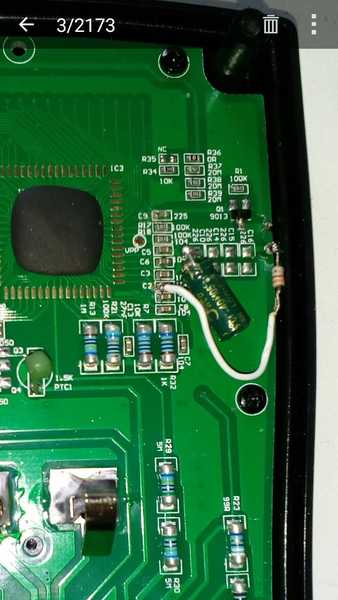

ZT219背光亮度会随着电池电压的变化而变化，假如用充电电池的话，用一会儿背光就不亮了，有坛友用加升压板的方法解决这个问题，不过我的方法却非常简单，加一个限流电阻就OK啦。

有图有真相:



测一下穷人的基准

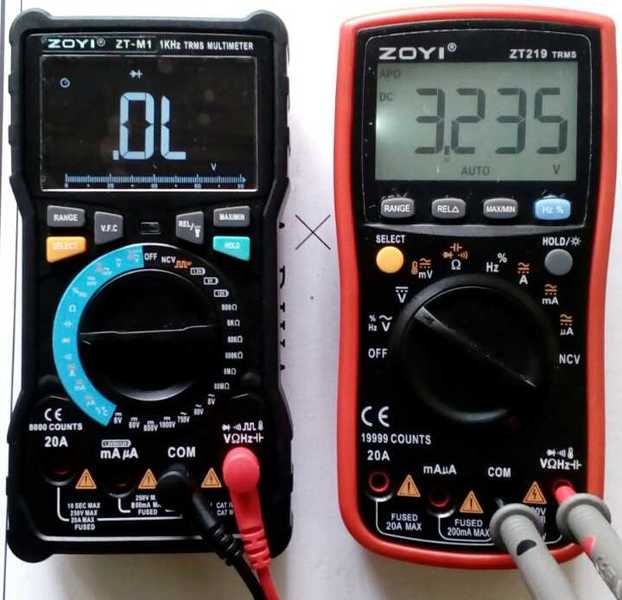

背光没开

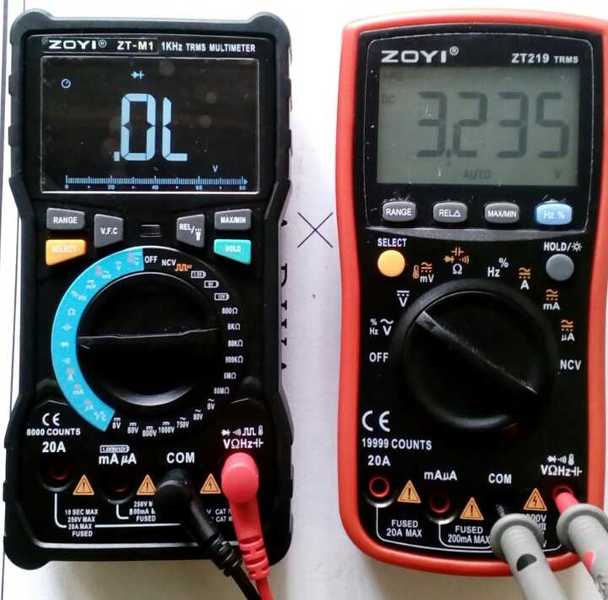

打开背光




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

wgh1027 楼主     数字大神 2019-1-15 17:49:54
改装后用镍镉镍氢充电电池没鸭梨。
2019-1-15 17:49:54 回复
43545 管理员 2019-1-15 18:08:58
不错，方法简单易行。
2019-1-15 18:08:58 回复
人艰不拆 数字王者 2019-1-15 18:17:44
背光从哪取的电呢
2019-1-15 18:17:44 回复

点评

散淡021
应该是芯片内置升稳压，加个限流电阻，可能楼主使用的实际因素。我正显屏是重不开背光，喜欢用碳性电可很久不换电。　Ｍ１和Ｘ是没办法
2019-1-15 18:41
wgh1027 楼主     数字大神 2019-1-15 18:37:12
人艰不拆 发表于 2019-1-15 18:17
背光从哪取的电呢

从C2取的电，3.6V稳压的哦。
2019-1-15 18:37:12 回复
kyhwhb 数字大神 2019-1-16 10:08:34
就是VDDA电压3.6V，有10mA的带载能力吧。
2019-1-16 10:08:34 回复
wgsd 数字大神 2019-1-16 10:31:08
巍巍兴安 发表于 2019-1-16 10:08
就是VDDA电压3.6V，有10mA的带载能力吧。

有难度吧？，X与219的电源部分类似，X带10mA电压下降。
2019-1-16 10:31:08 回复
刘大大 数字梦想家 2019-1-16 10:45:42
表买得起 电池买不起系列
2019-1-16 10:45:42 回复
wgh1027 楼主     数字大神 2019-1-16 13:45:44
巍巍兴安 发表于 2019-1-16 10:08
就是VDDA电压3.6V，有10mA的带载能力吧。

就是它，升压后的稳压电源。
2019-1-16 13:45:44 回复
wgh1027 楼主     数字大神 2019-1-16 13:57:13
wgsd 发表于 2019-1-16 10:31
有难度吧？，X与219的电源部分类似，X带10mA电压下降。

219背光电流1mA左右就足够了，众所周知219的屏幕对比度是很差劲的，背光开的再亮也没有意思，反而感觉对比度更低，而且背光也不是常亮的只是在环境光线太暗时才会打开。

X表我没有不好评价。
2019-1-16 13:57:13 回复
wgsd 数字大神 2019-1-16 14:01:06
X原机背光20多mA。
2019-1-16 14:01:06 回复
zwillhill 数字探长 2020-8-22 21:39:30
请问用多大的电阻合适？
2020-8-22 21:39:30 回复
wgh1027 楼主     数字大神 2020-8-22 23:05:12
zwillhill 发表于 2020-8-22 21:39
请问用多大的电阻合适？

这个由你喜欢吧，100-500Ω左右都可以，要亮度高电阻就用小一点，否则就用大一点了。
2020-8-22 23:05:12 回复
wgh1027 楼主     数字大神 2020-8-22 23:09:24
我好像是用560Ω的样子，电流大约是1mA左右吧，反正亮度也不需要很高的。
2020-8-22 23:09:24 回复
zwillhill 数字探长 2020-8-23 00:05:54
wgh1027 发表于 2020-8-22 23:05
这个由你喜欢吧，100-500Ω左右都可以，要亮度高电阻就用小一点，否则就用大一点了。 ...

谢谢，有个大概方向了。
2020-8-23 00:05:54 回复
喜欢就好 数字精灵 2020-10-11 23:40:07
用个小可调电位器控制亮度
2020-10-11 23:40:07 回复
