ref195基准制作与测试

发表于：2019-1-22 10:13:56 3244
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: ref195

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
ref195是5v的基准，准不准我不知道

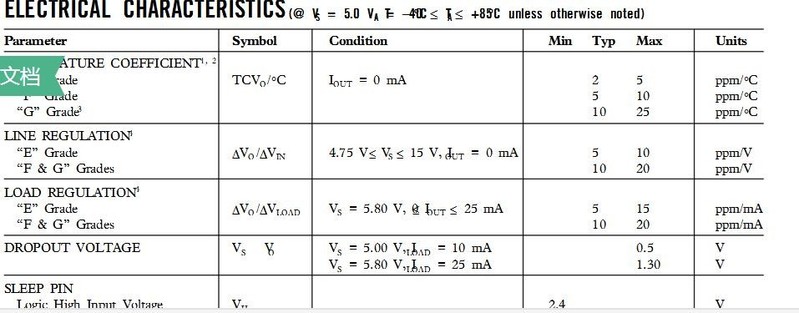

简介

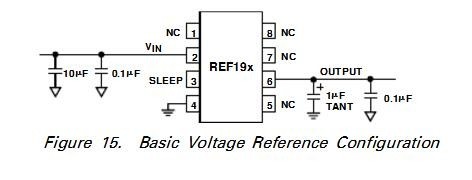

电路图

做一个试试，管它呢

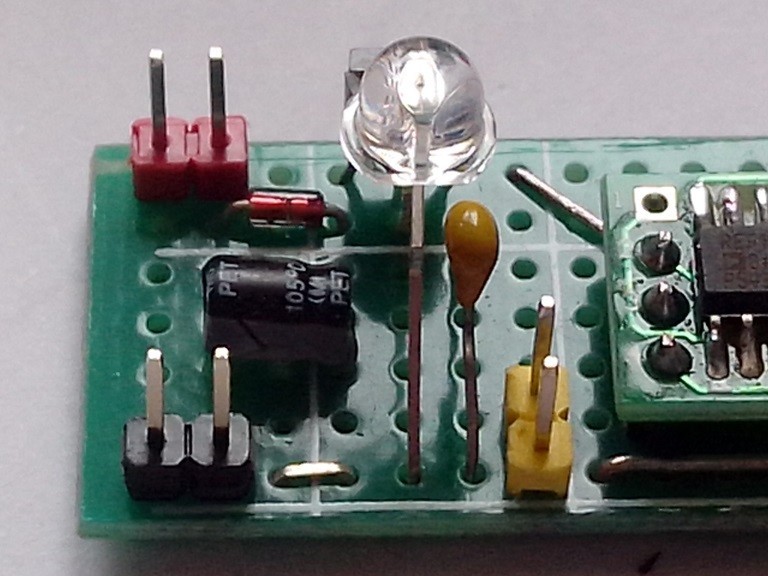

供电指示部分，有个7805或者7806的稳压吧，时间长忘了，7806是用led指示灯踮起的电位
所以他输出大概7-8v

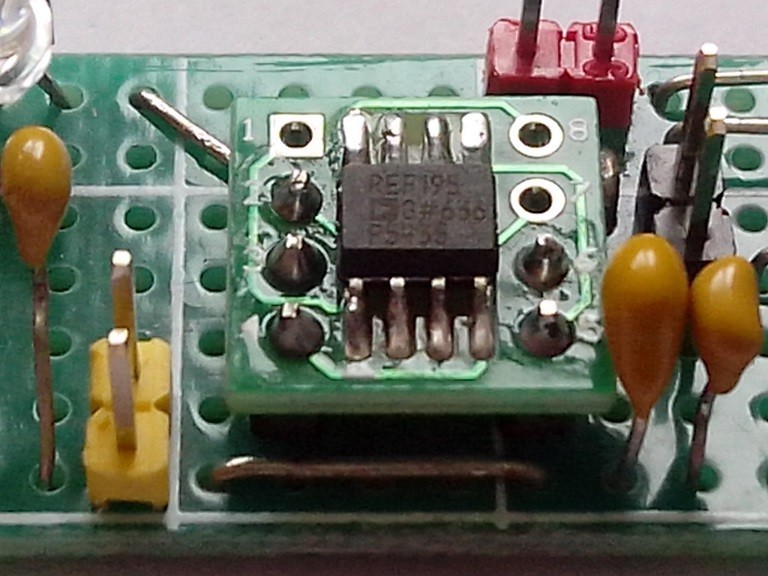

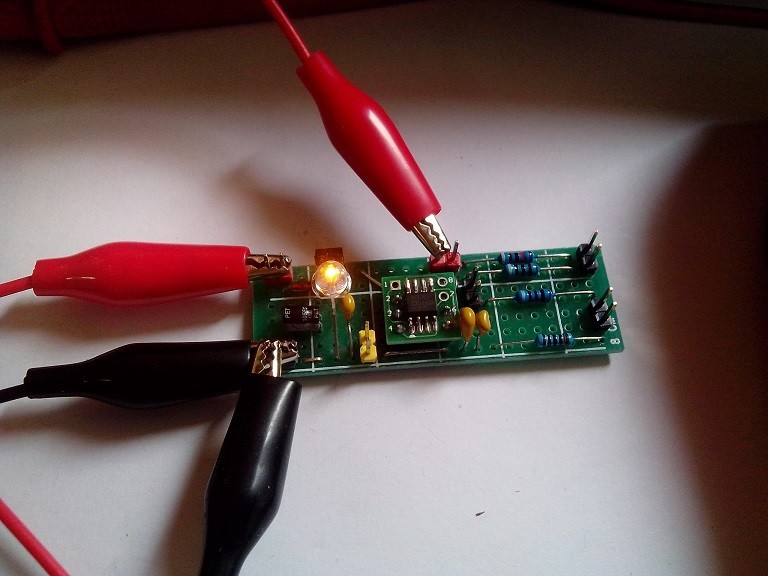

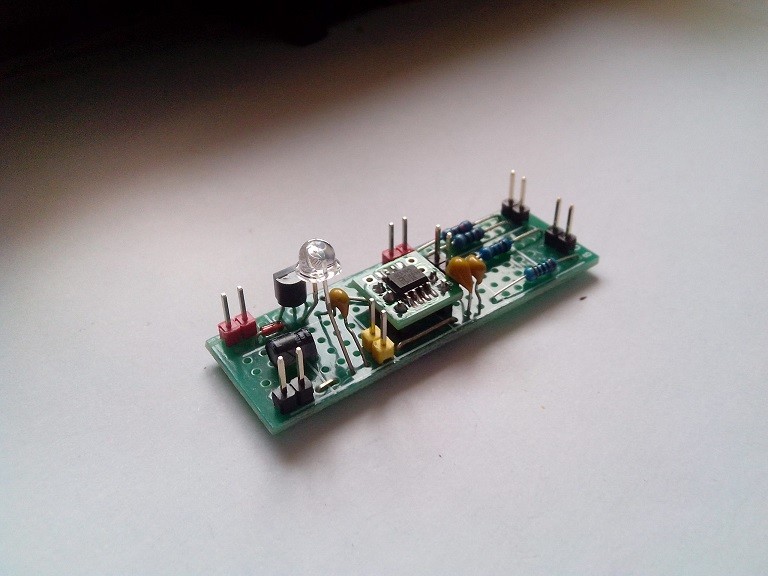

芯片

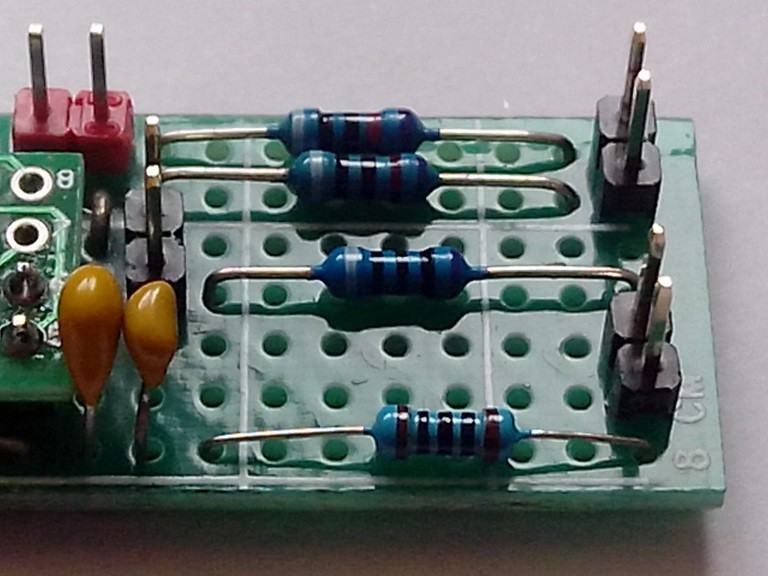

分压电阻

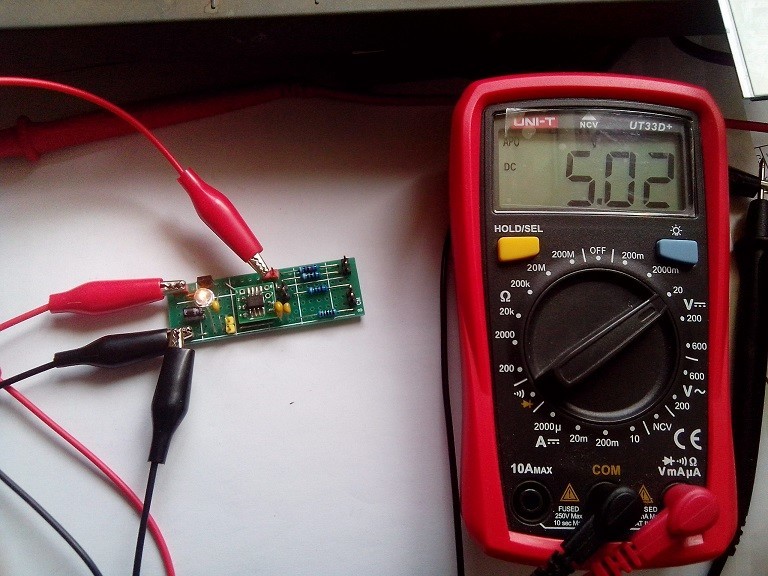

通电测试

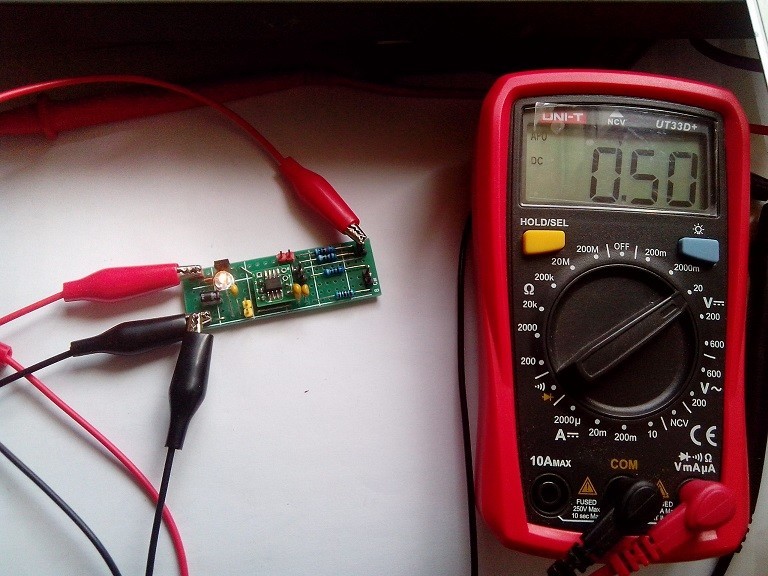

ut33的20v档

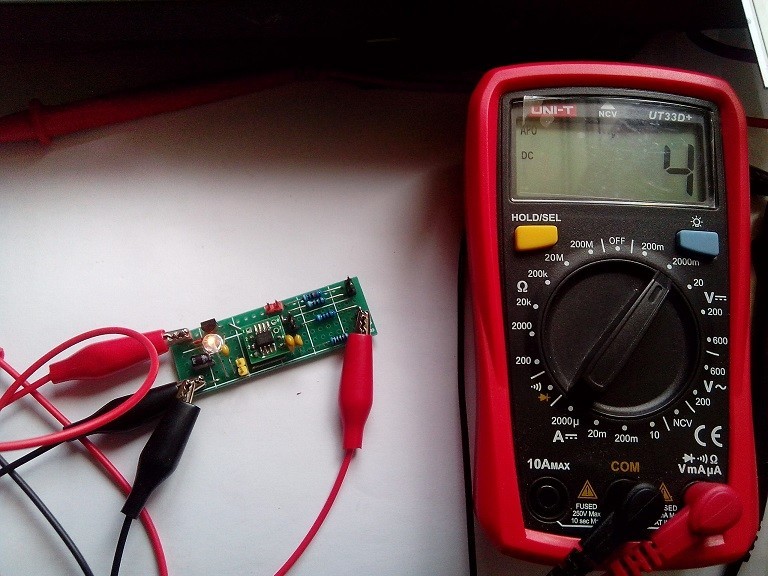

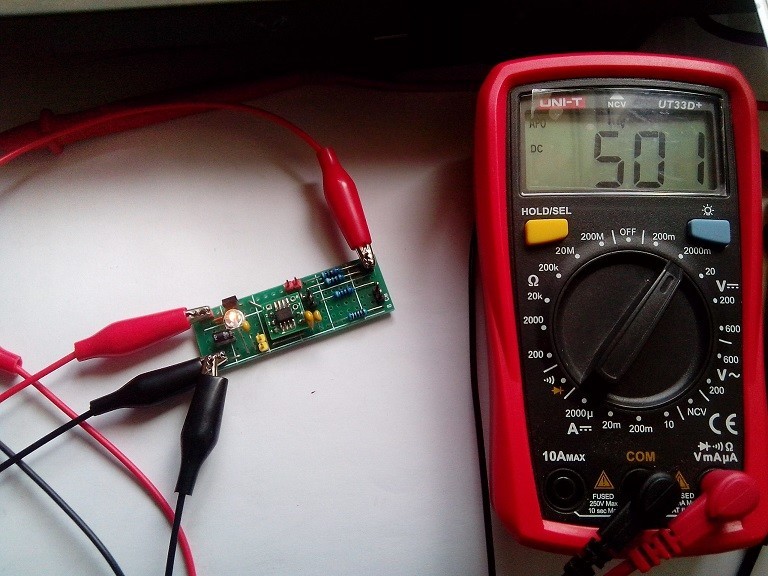

5v

0.5v

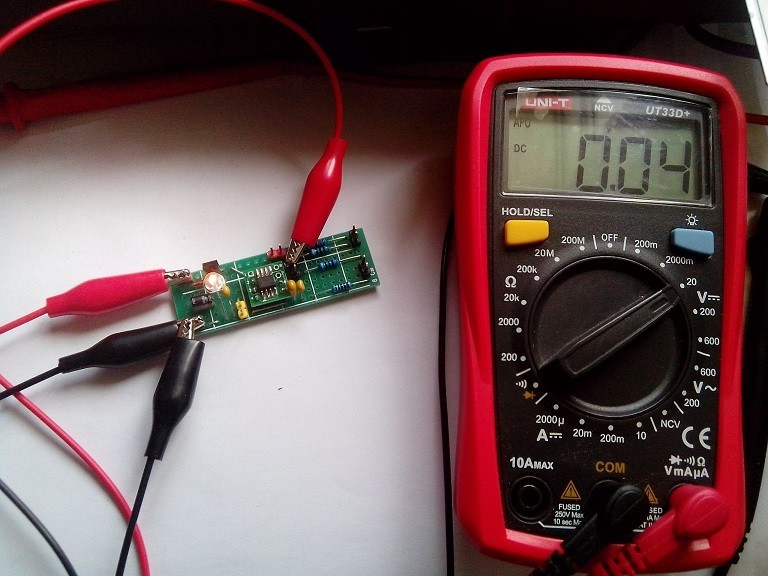

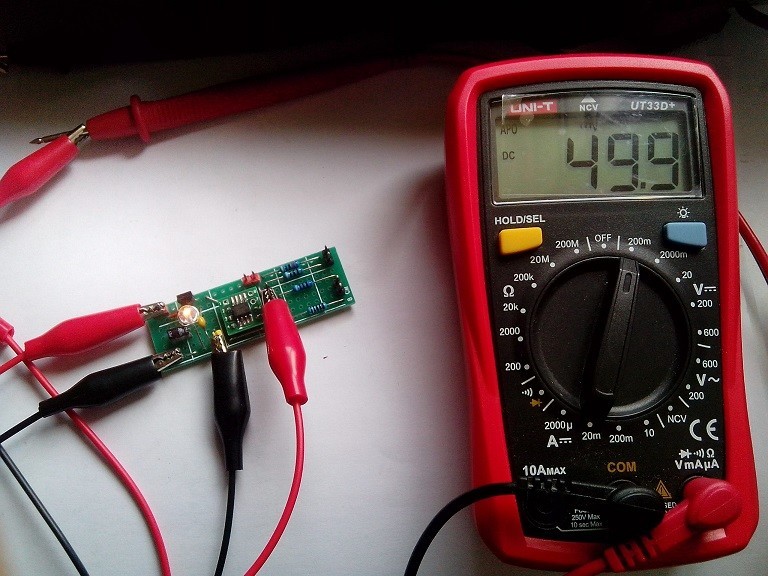

50mv，这个误差大了

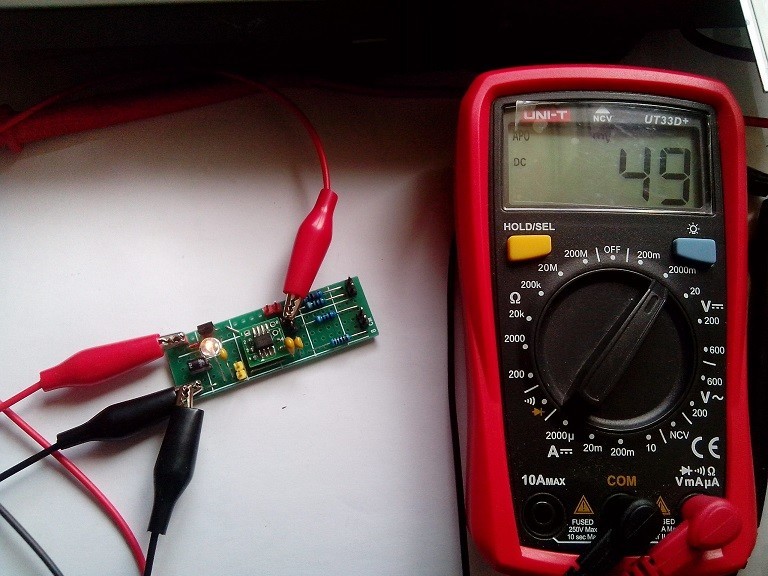

2v档位

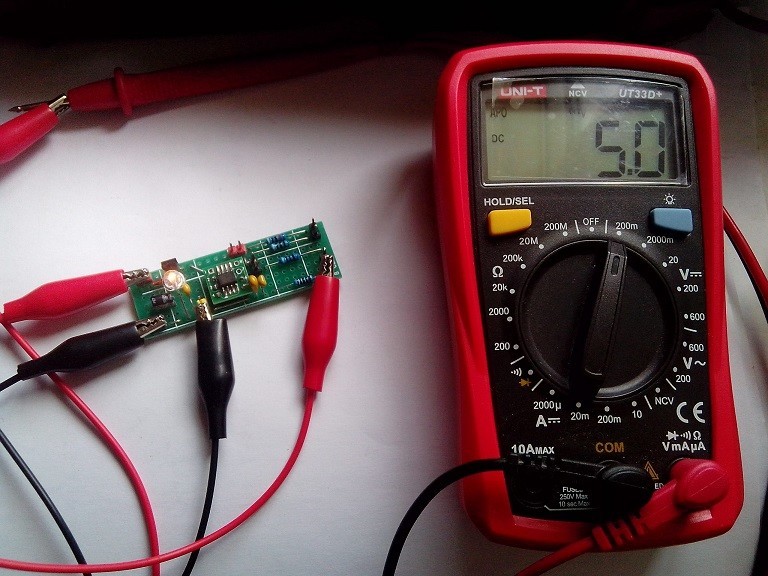

500mv

50mv

5mv，这表低端误差较大

200mv档

50mv

5mv

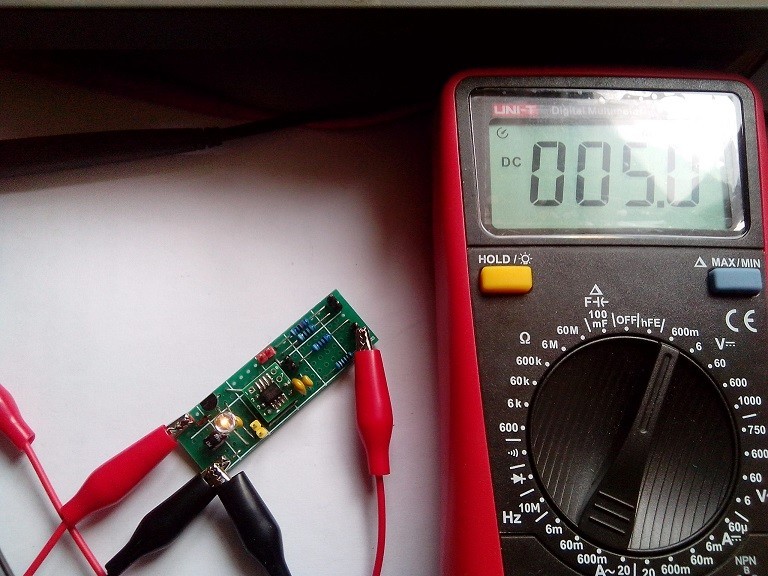

换个表ut890d

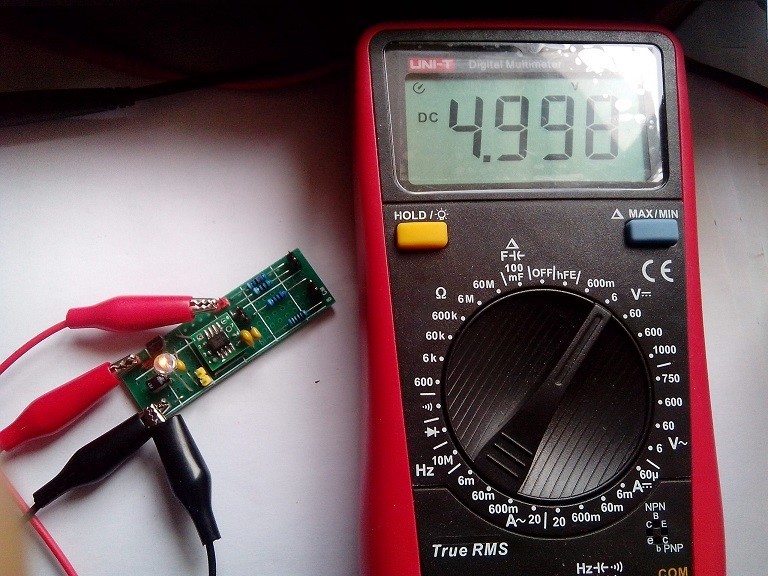

6v档

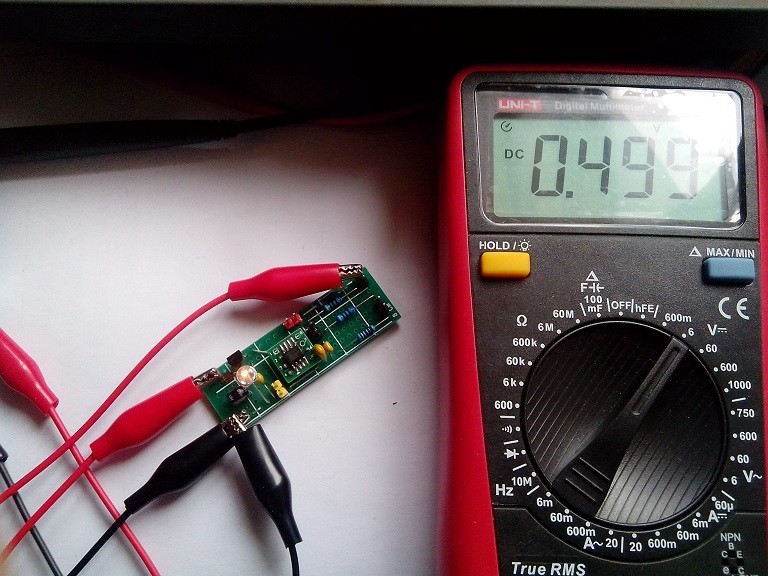

5v

500mv

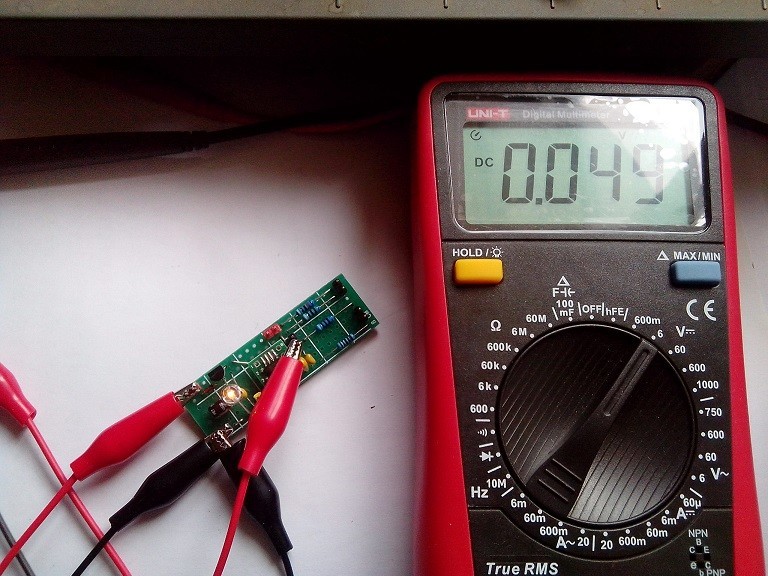

50mv

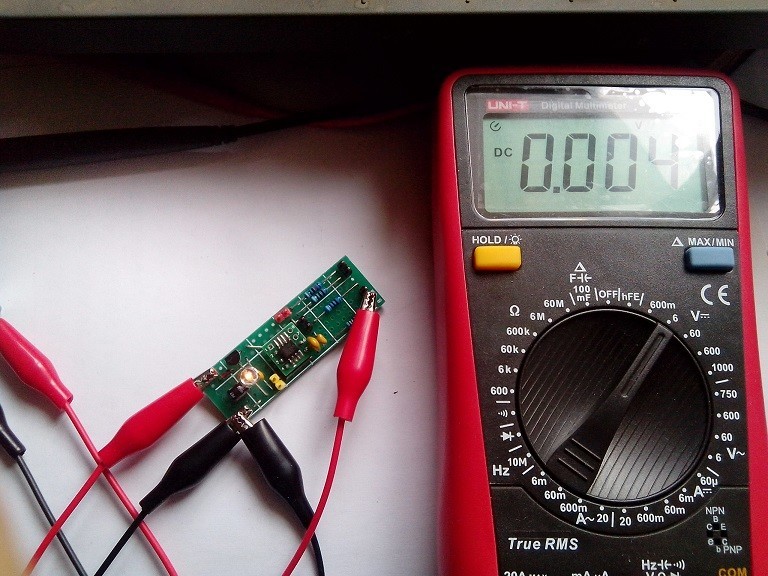

5mv，也这样啊？！

600mv档

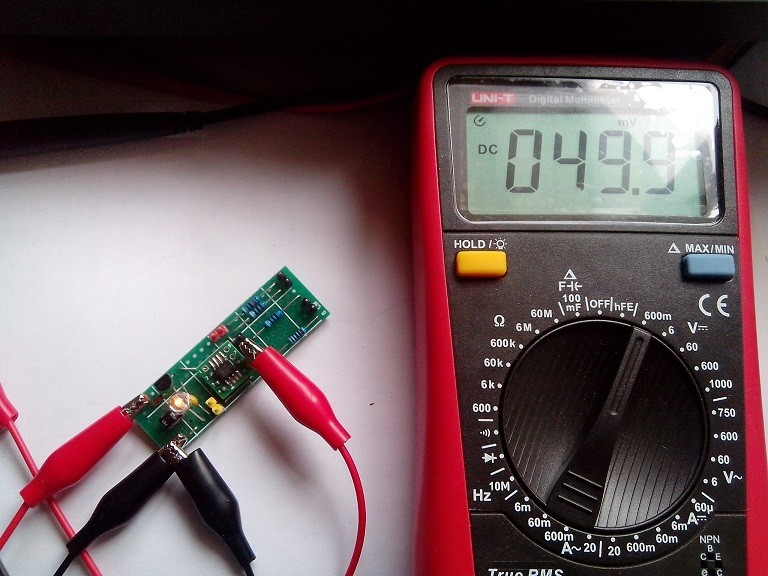

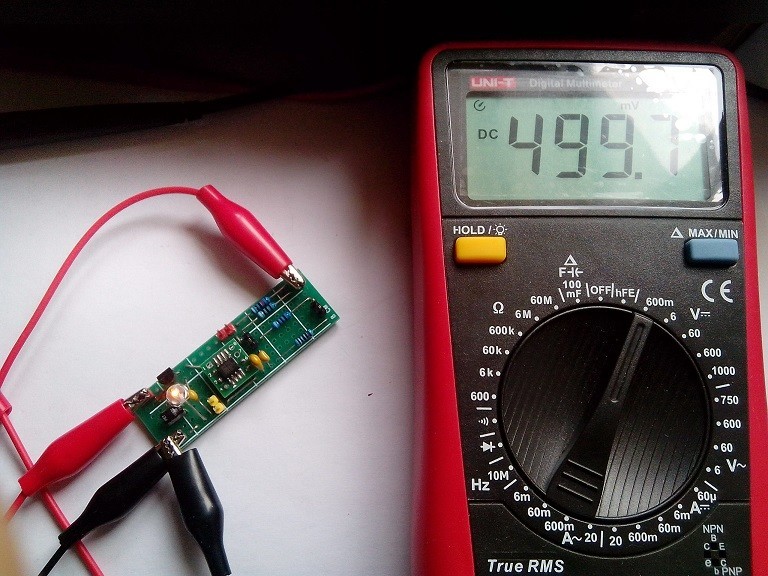

500mv

50mv

5mv，这回对了，哈哈
