继续改造一下ad584基准

发表于：2019-1-25 08:42:30 4099
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: ad584L

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

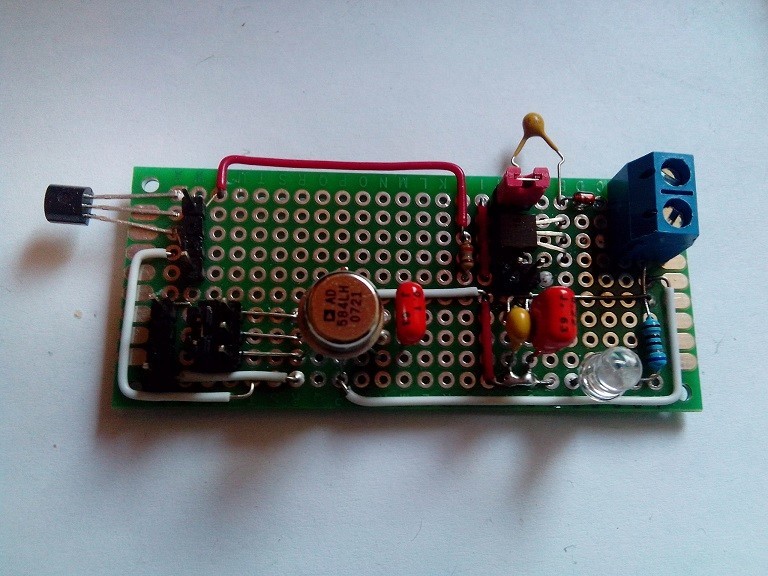

ad584基准的一个问题是，没有小于2v的输出电压，过去很多表
的量程都是2v的，而它最小是2.5v的，所以加个2v一下的电压基准

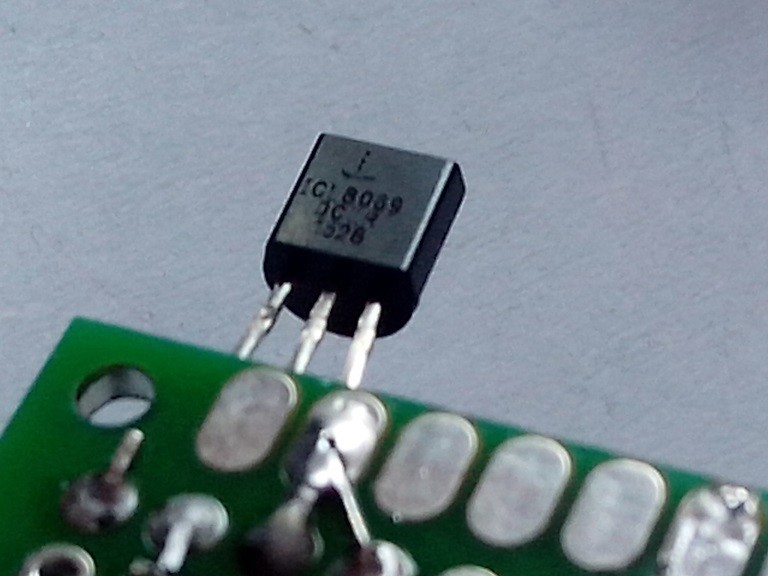

就是这个像三极管的东西

这个大家很熟悉吧，玩众仪的都知道
icl8069，典型输出电压1.23v

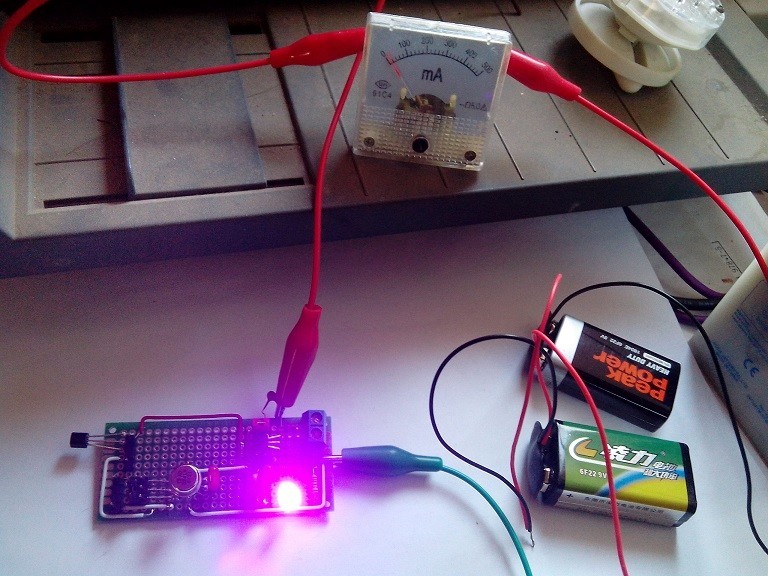

通电

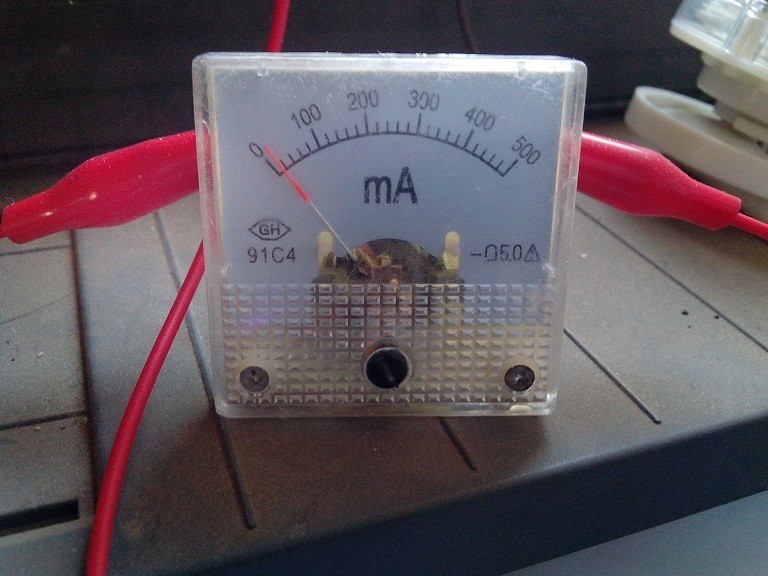

电流大概10ma

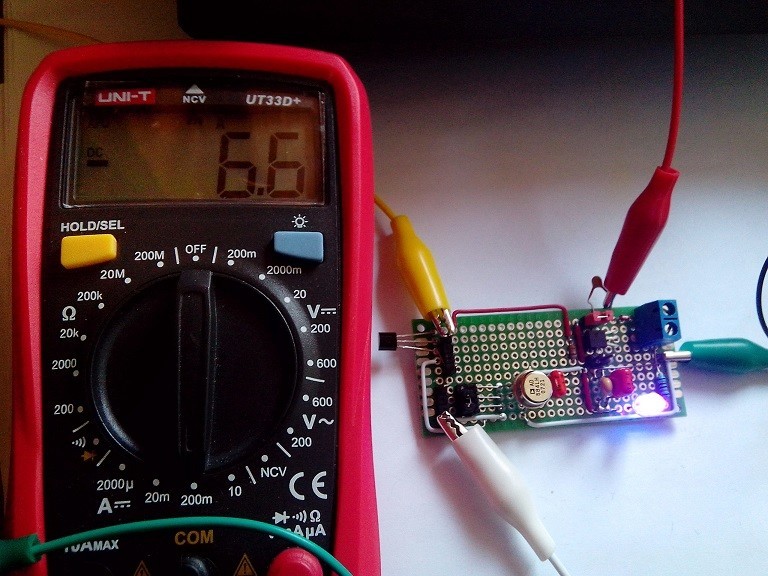

数字表测为6.6ma

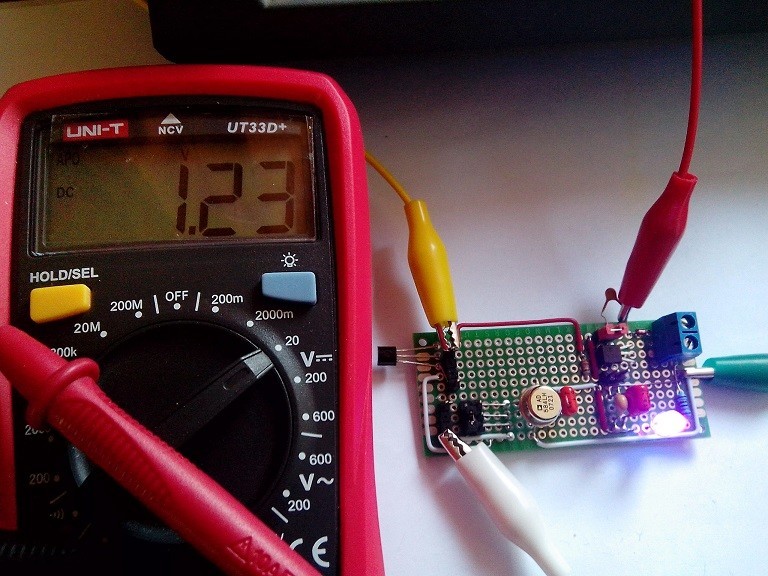

用ut33测，20v档，1.23v

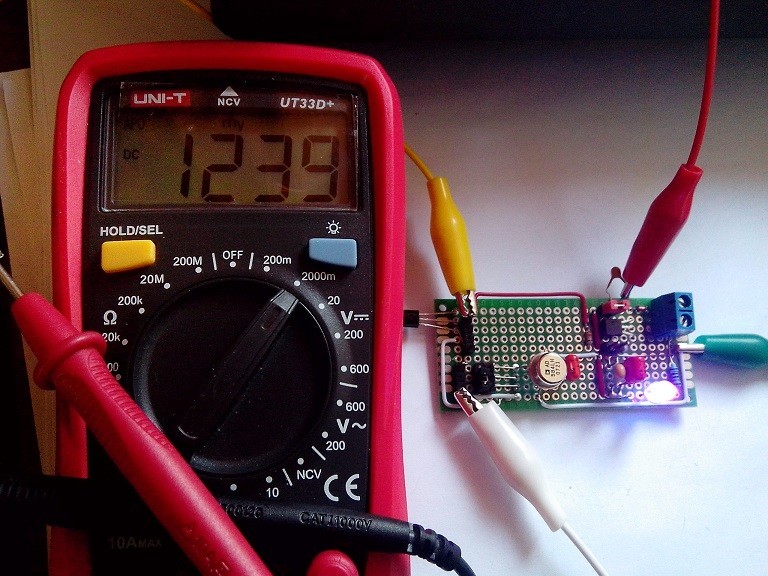

2v档测试

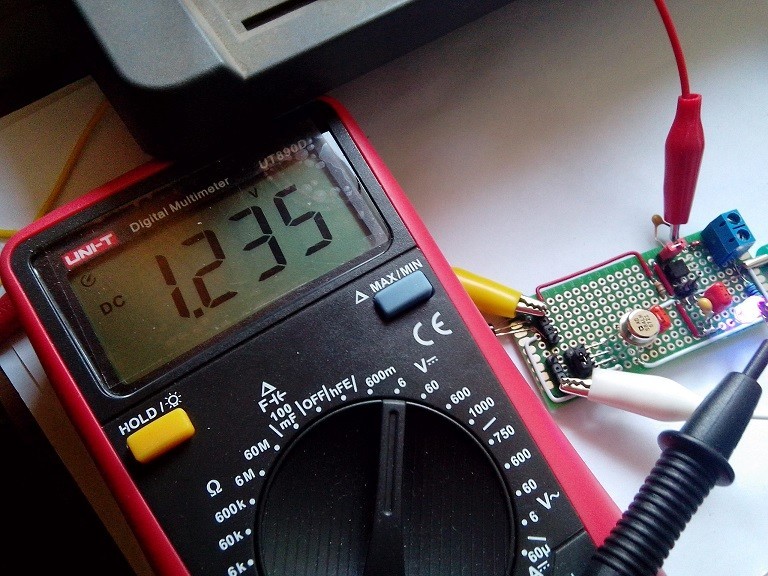

ut890，6v档，结果1.235v




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（6）

白不分 数字大师 2019-1-25 10:46:40
改的漂亮。
2019-1-25 10:46:40 回复
人艰不拆 楼主     数字王者 2019-1-25 10:50:54
白不分 发表于 2019-1-25 10:46
改的漂亮。

哈哈，过去做的，瞎玩吧
2019-1-25 10:50:54 回复
wgh1027 数字大神 2019-1-25 11:45:53
哈哈，584本身就有一个1.215V的基准电压，这个我一般都不会告诉别人的。
2019-1-25 11:45:53 回复
人艰不拆 楼主     数字王者 2019-1-25 12:14:17
wgh1027 发表于 2019-1-25 11:45
哈哈，584本身就有一个1.215V的基准电压，这个我一般都不会告诉别人的。

哈哈，这个我也知道
2019-1-25 12:14:17 回复
bufan 数字奇才 2019-1-25 19:08:44

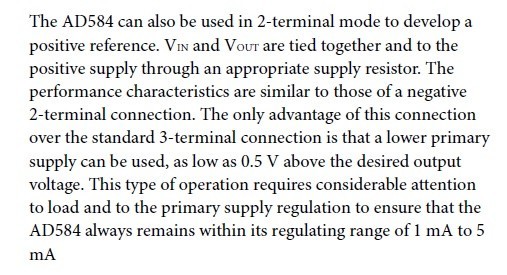

看584文档，这种方式高于输出电压0.5V  IC就可以工作，楼主试试
2019-1-25 19:08:44 回复
人艰不拆 楼主     数字王者 2019-1-25 20:34:50
bufan 发表于 2019-1-25 19:08
看584文档，这种方式高于输出电压0.5V  IC就可以工作，楼主试试

没看懂，不懂英文
2019-1-25 20:34:50 回复
