一个不知名的按键式老数字万用表

发表于：2019-2-9 10:02:30 6554
万用表
主题类别: 评测（详细）
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
这个表没有具体名字，其实也有，只是不知名，应该是国产或者香港产的


以为是地摊收的，拿回来清洗一下

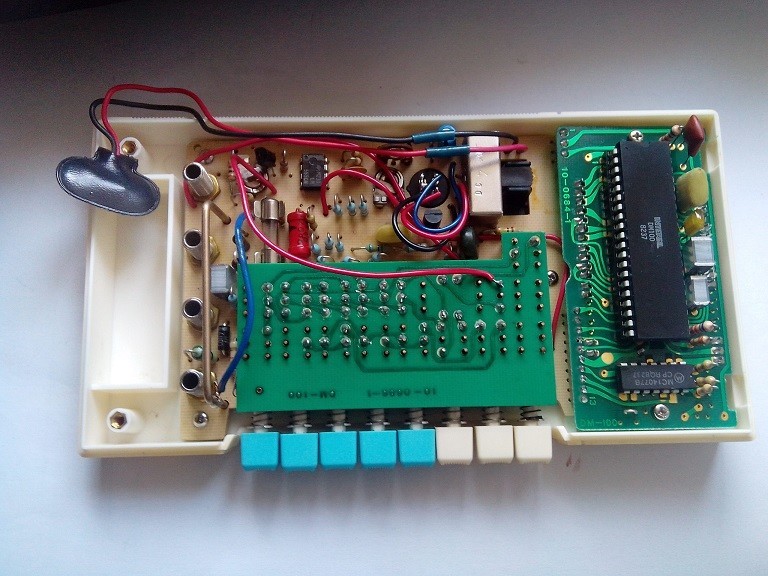

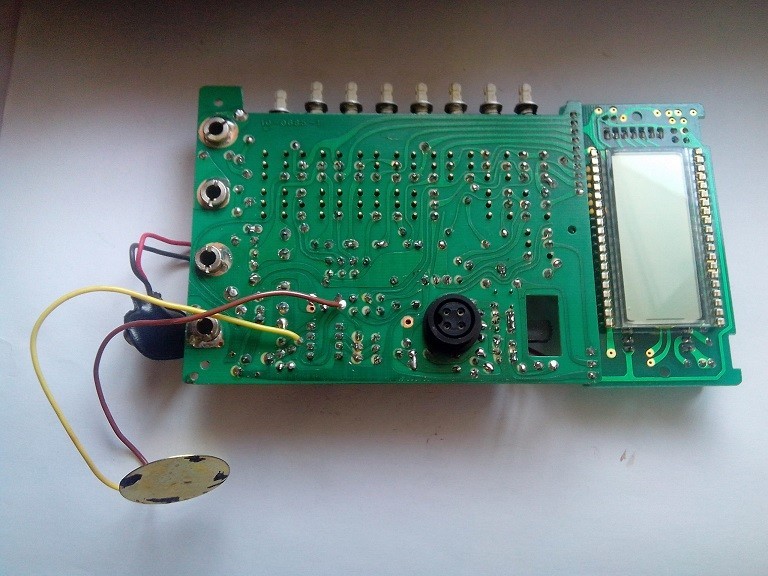

电路板，布线有点乱

应该是20年前的产品了，那时还有带接线引脚的液晶啊

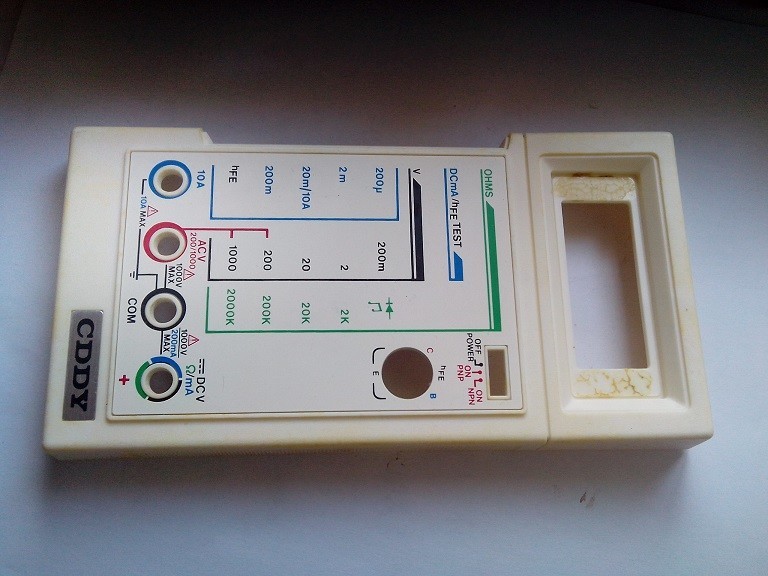

按键式的档位

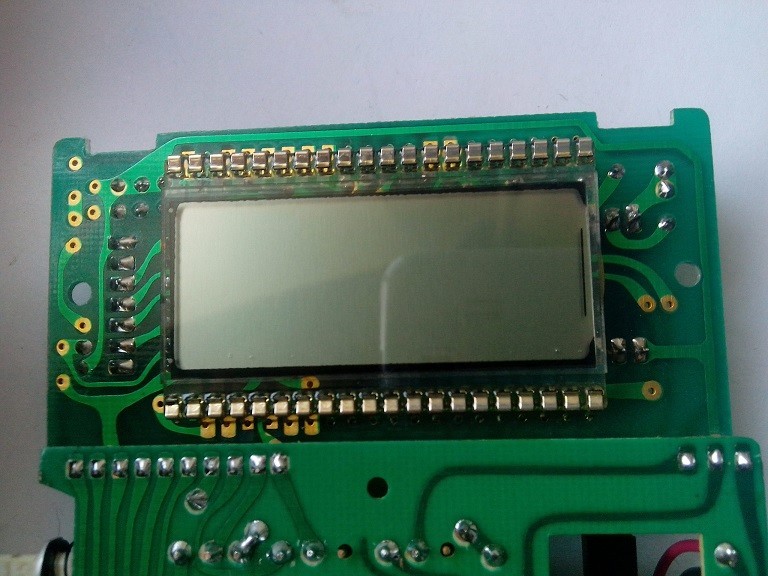

液晶屏，我觉得这种那时应该相当不错了

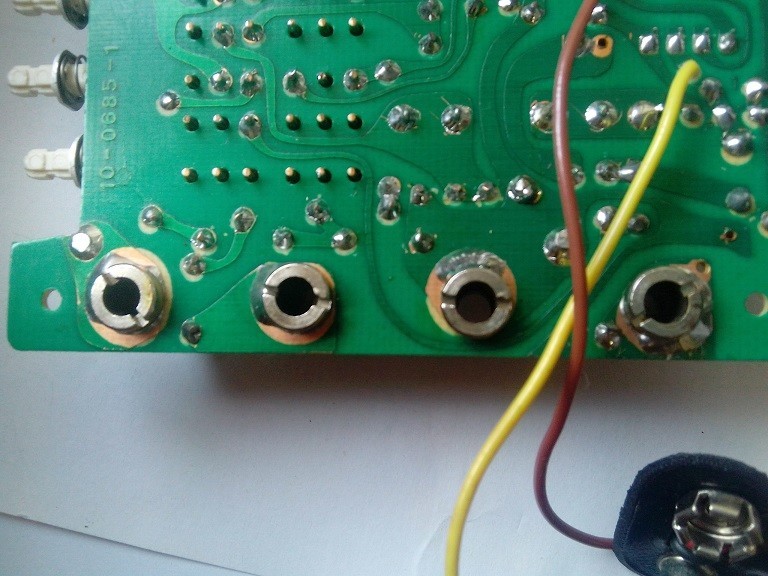

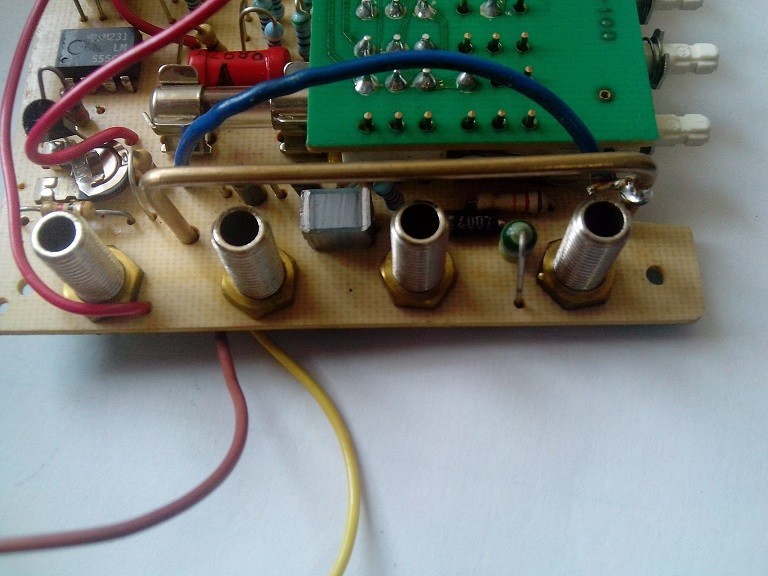

表笔接口，应该是铜的

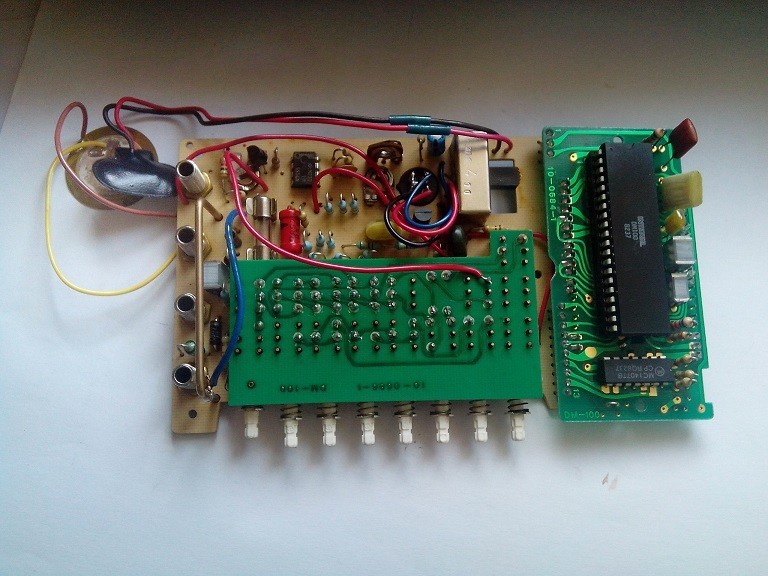

表头独立电路板

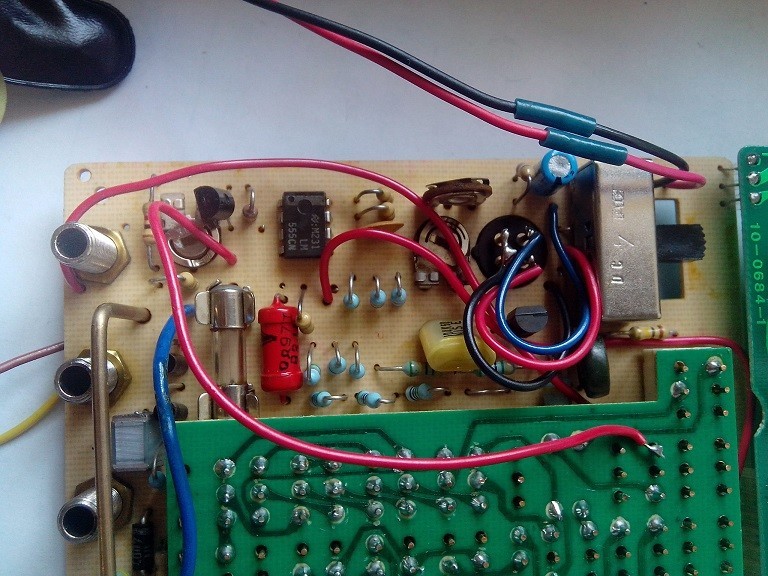

主板上还有大红袍呢，哈哈

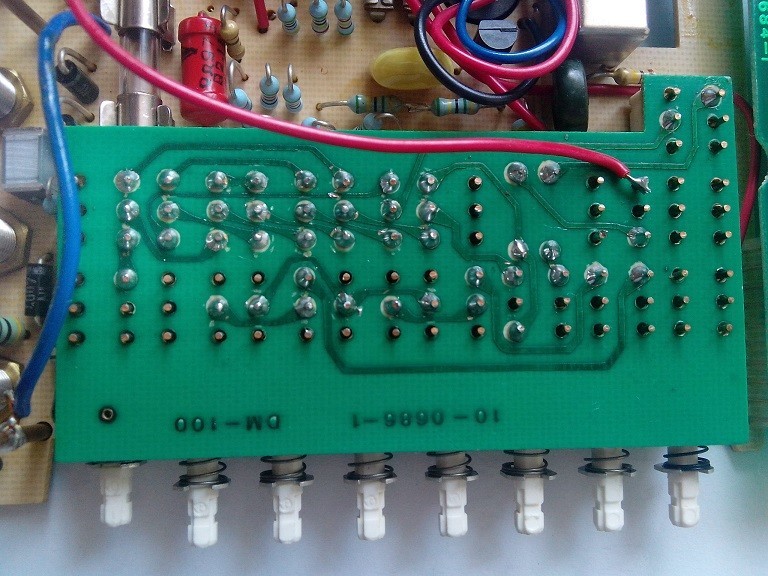

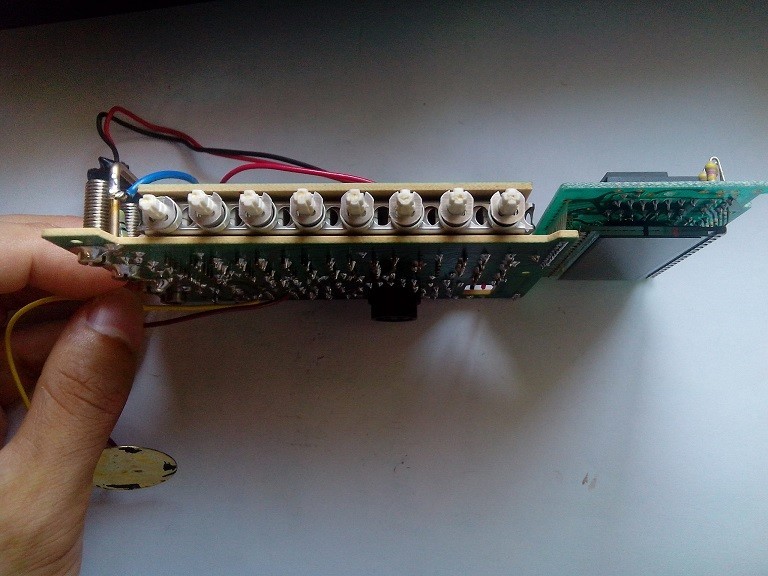

这个按键板

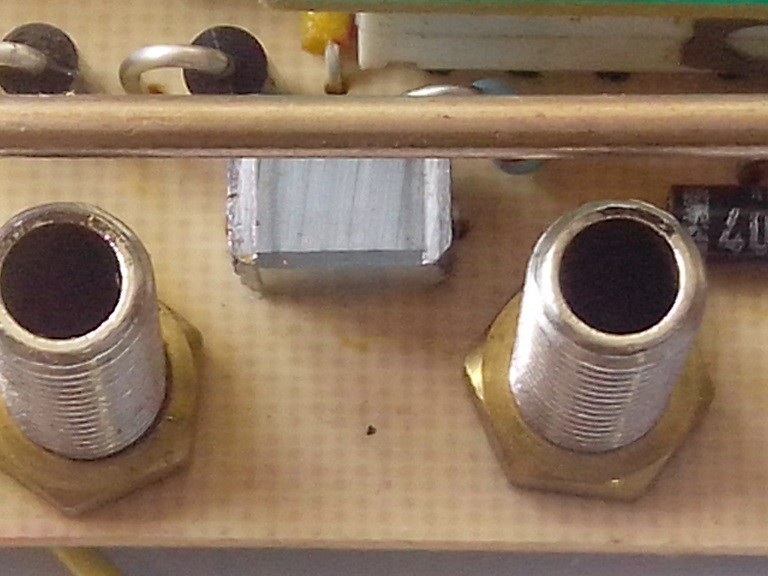

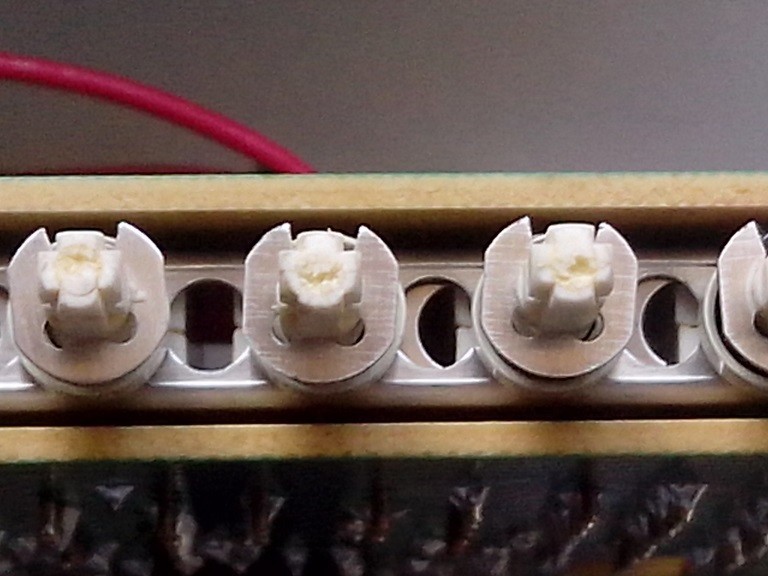

接线柱很厚实

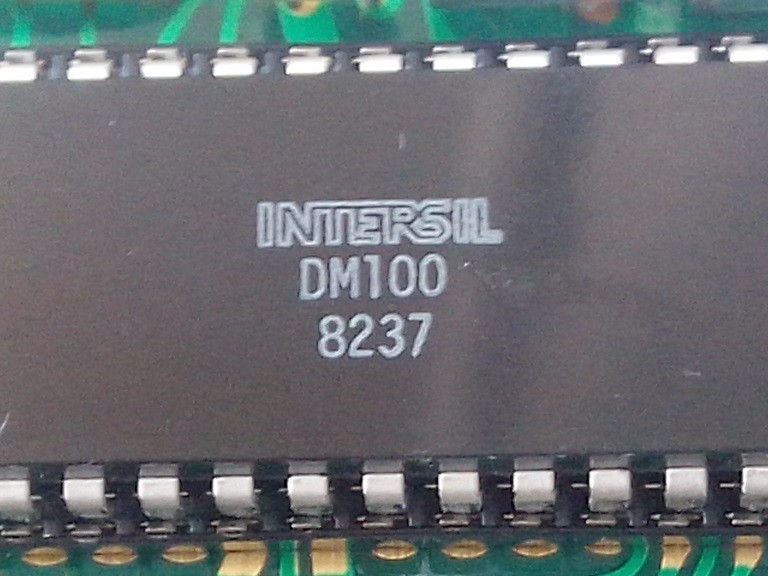

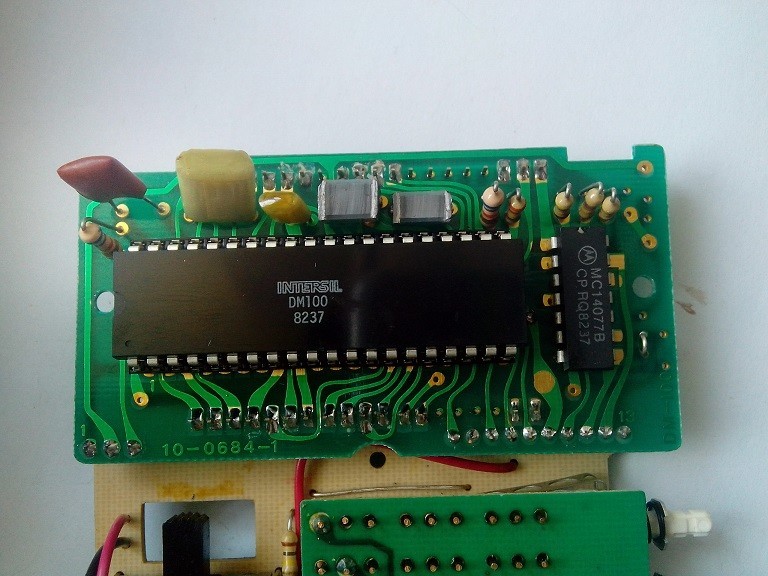

主芯片，就是7107，写法不同而已

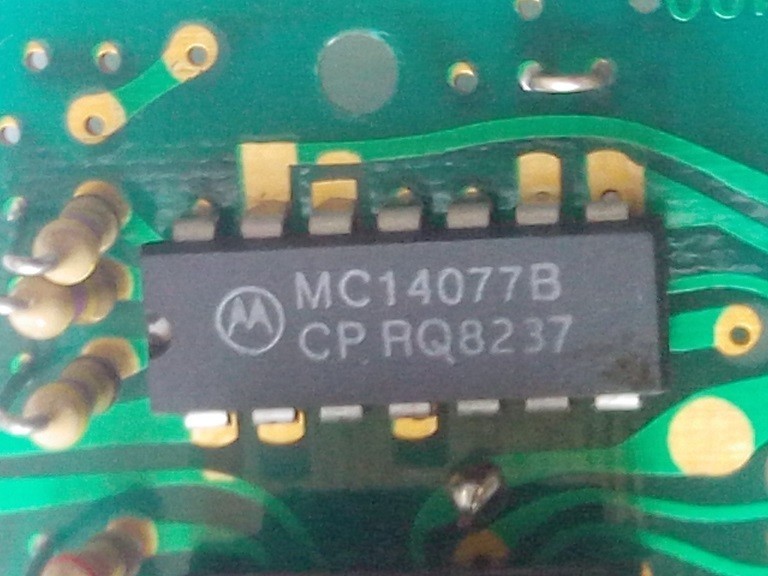

或非门电路

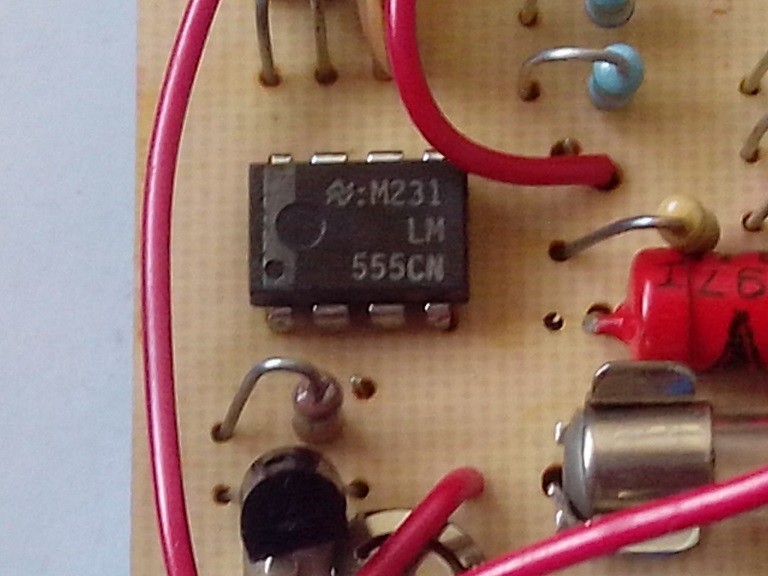

555

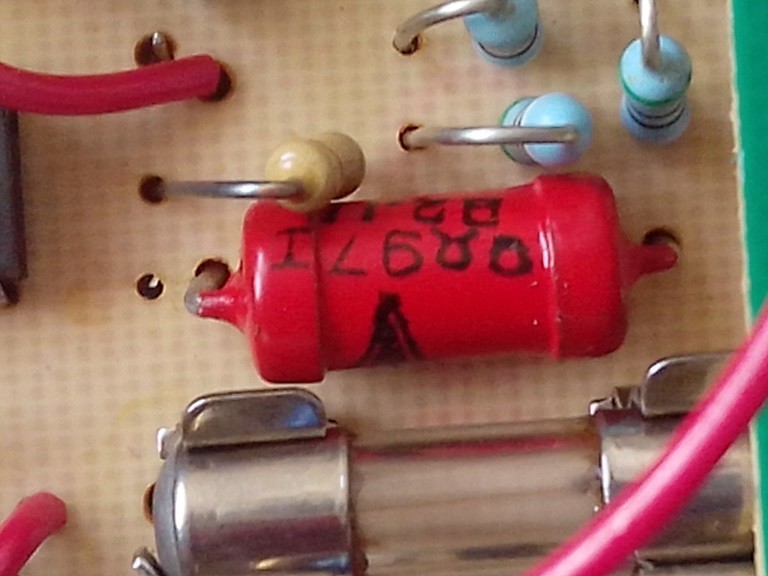

大红袍上写的什么啊

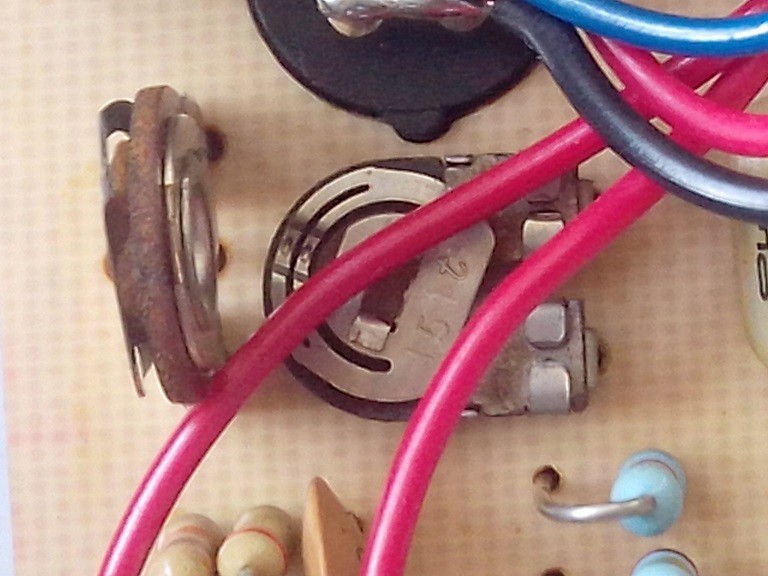

这种老电位器

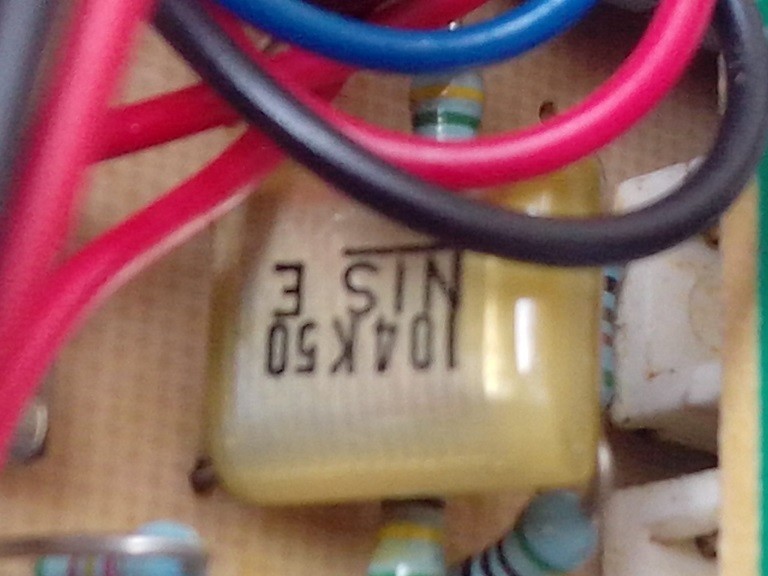

千层糕电容

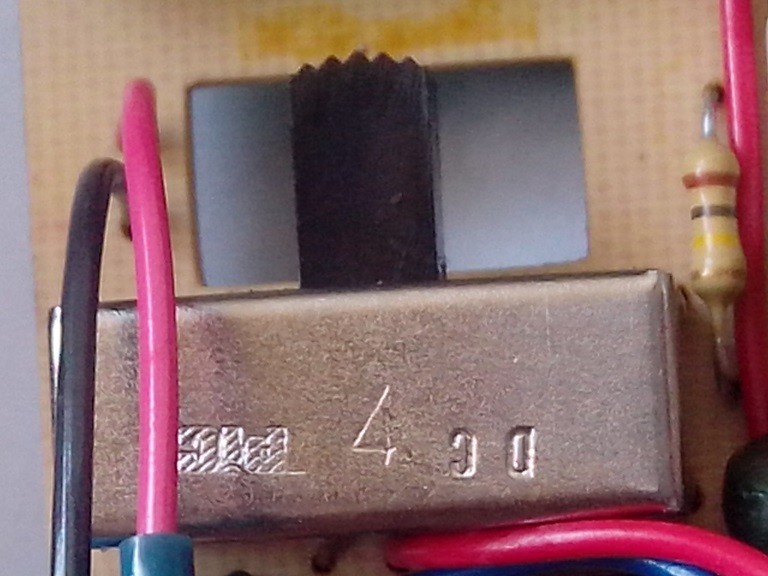

开关

互锁按键

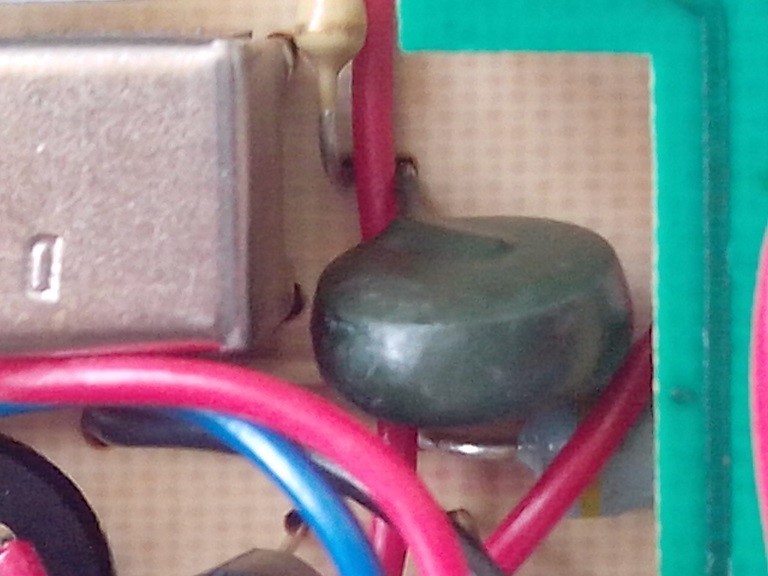

这货是压敏电阻？

电容

装好后

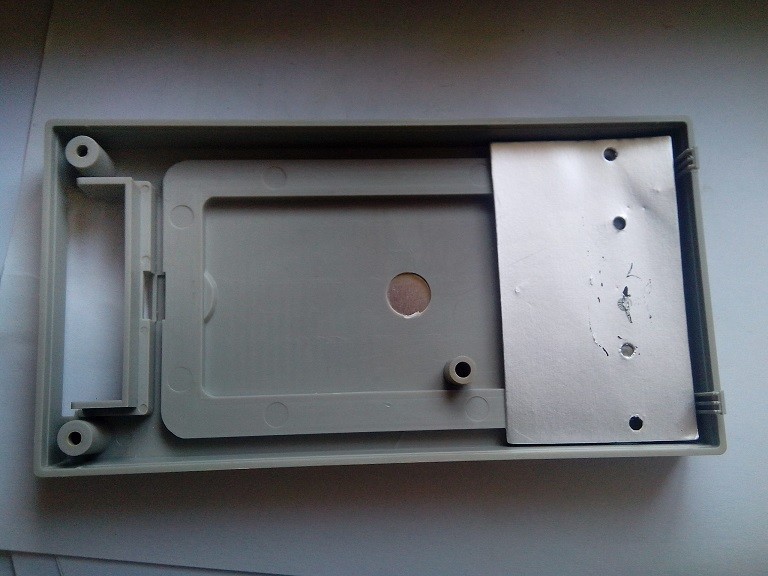

盖好后盖

简单测试一下

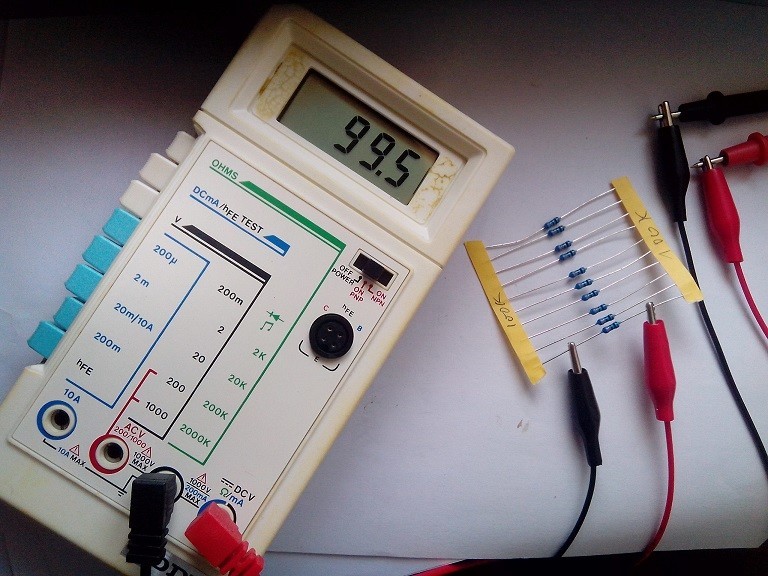

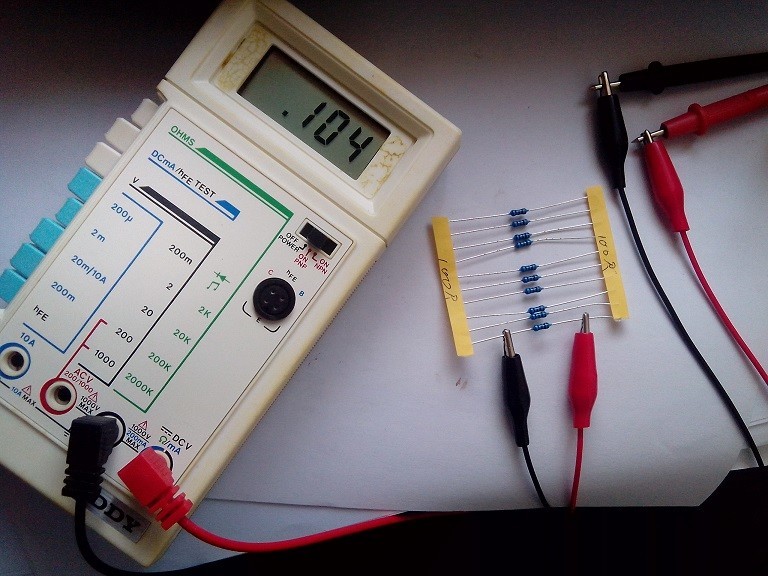

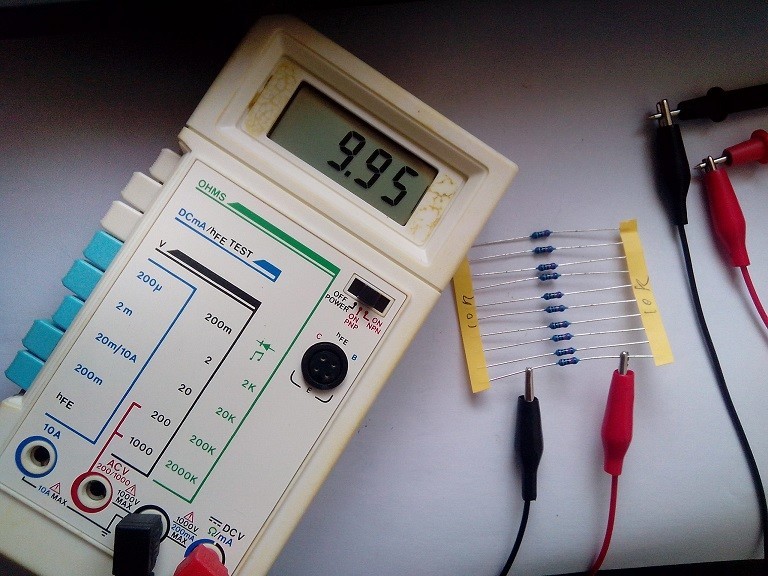

100欧姆电阻

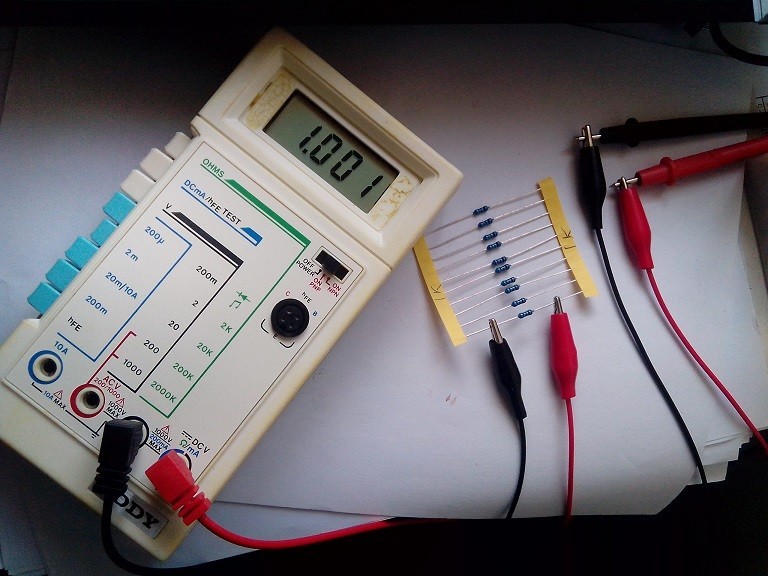

1k

100k

10k
精度一般吧，暂时不用，也不调了

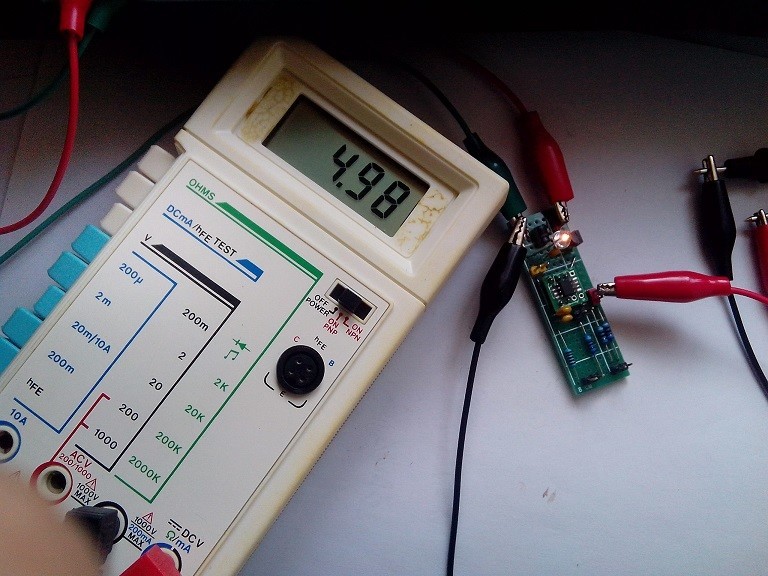

测下电压

5v

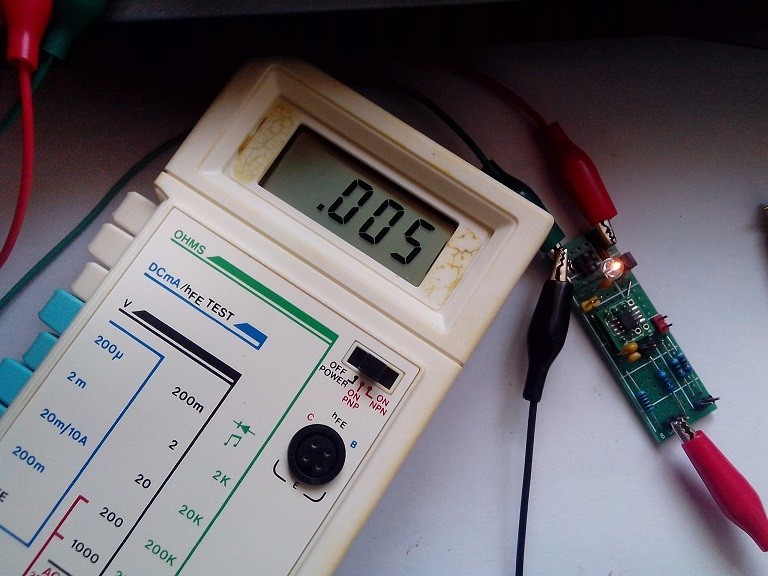

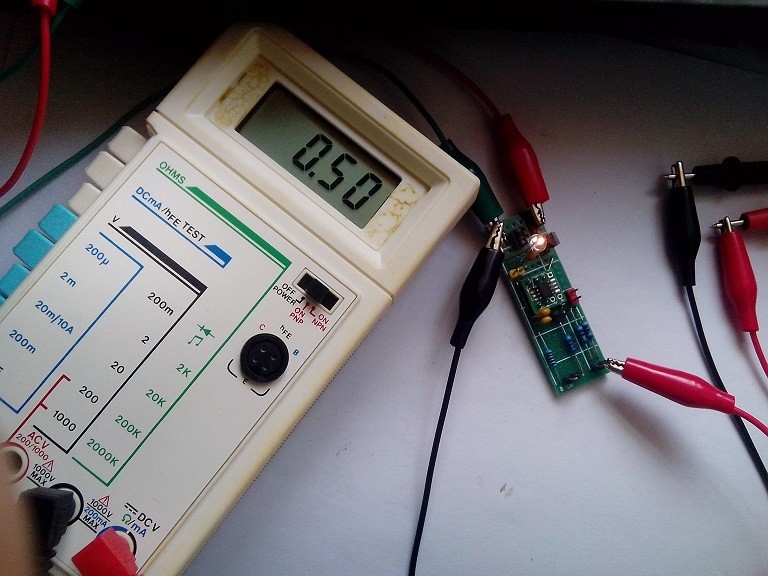

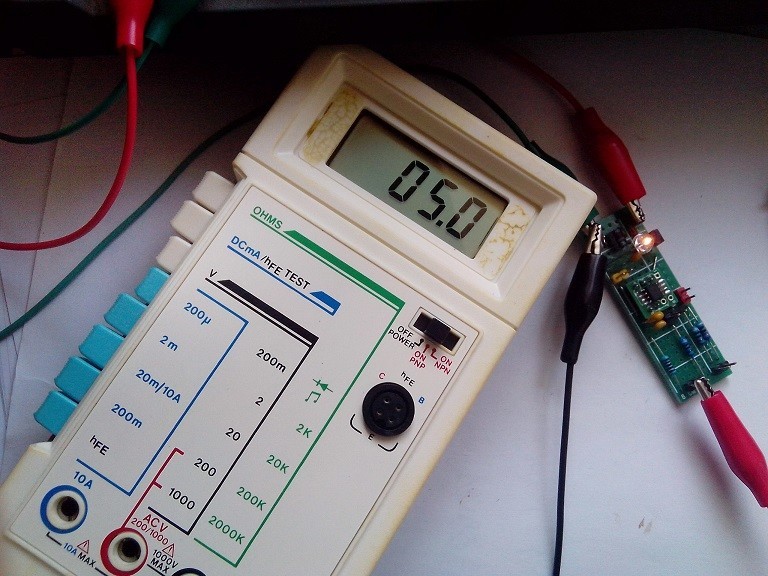

500mv

换个档位

5mv

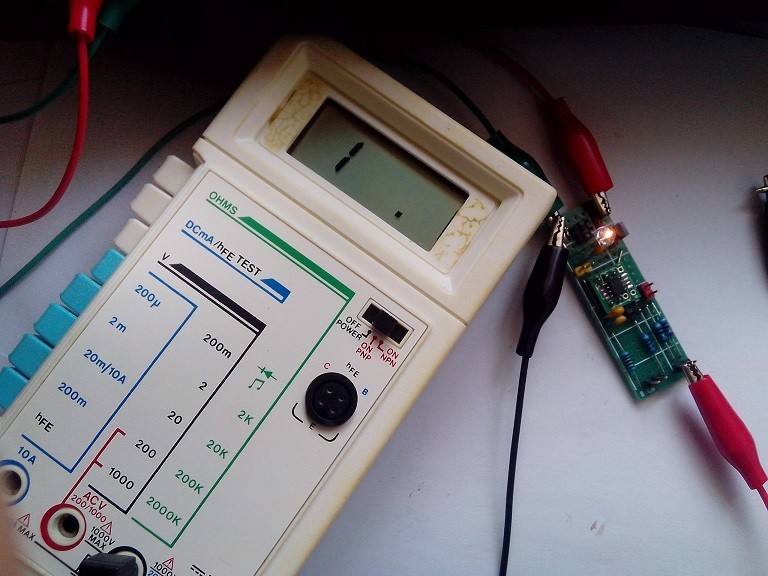

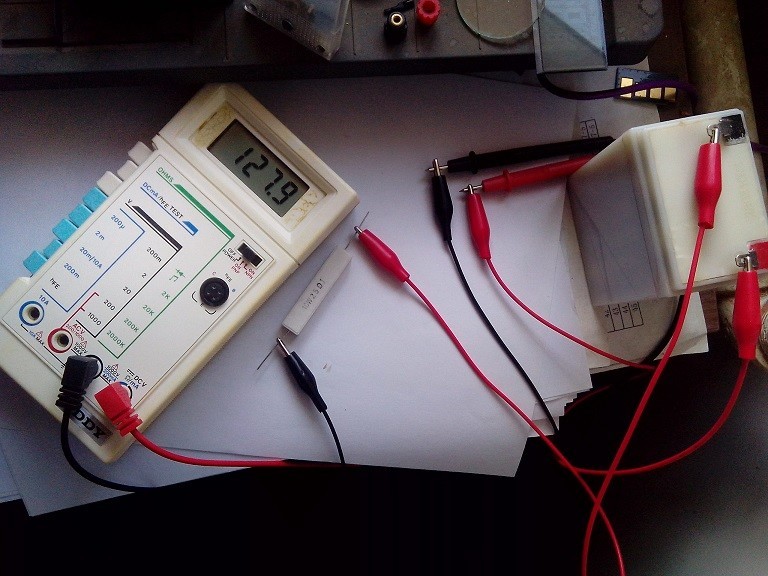

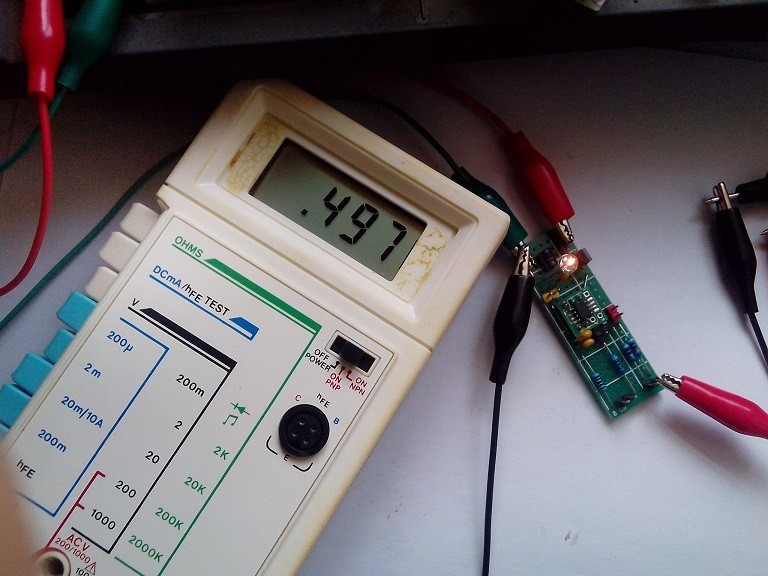

200mv档测500mv

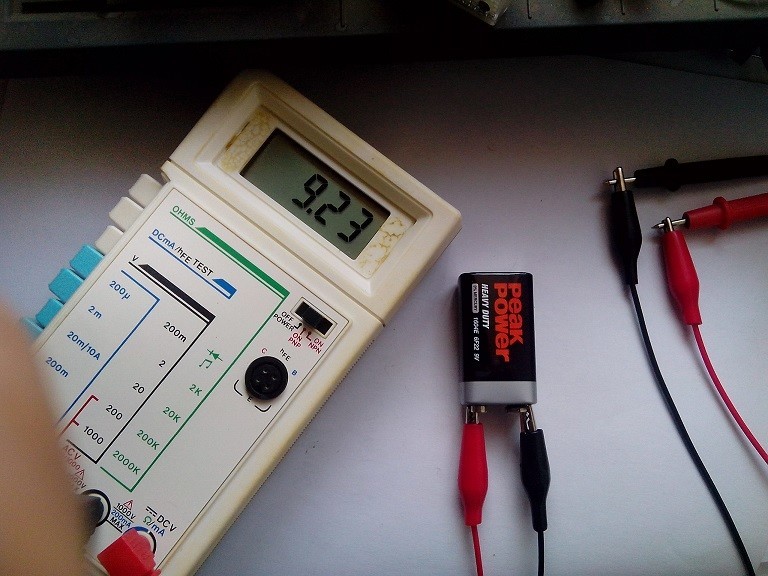

电瓶电压

哈哈，主要收藏玩，不是用的，精度无关紧要！



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

勇闯沙滩 数字大神 2019-2-9 13:08:07
没见过这表挺舍得用料，最喜欢黄铜车制的表笔接口，多数是焊上的，这个是用螺丝拧上的更加稳定。精度变了是那种简易可调电阻太次，可倒是好调的。
2019-2-9 13:08:07 回复
kyhwhb 数字大神 2019-2-9 16:14:41
“主芯片，就是7107，写法不同而已”-----7107驱动液晶屏显示的首见，多数是LED显示的。
2019-2-9 16:14:41 回复
人艰不拆 楼主     数字王者 2019-2-9 16:16:03
巍巍兴安 发表于 2019-2-9 16:14
“主芯片，就是7107，写法不同而已”-----7107驱动液晶屏显示的首见，多数是LED显示的。 ...

哈哈，写错了，是7106
2019-2-9 16:16:03 回复
fslichong 数字王者 2019-2-9 22:01:46
说真的，现在的东西质量都没法给过去的比，降低成本，简化电路最后简得来都不说质量了
2019-2-9 22:01:46 回复
表述 数字精灵 2019-2-10 08:05:48
很新净，值得收藏，大红袍应该是0.97欧的电阻。
2019-2-10 08:05:48 回复
kyhwhb 数字大神 2019-2-10 09:19:21
用料还是不错的，收藏品！
2019-2-10 09:19:21 回复
人艰不拆 楼主     数字王者 2019-2-10 09:47:37
勇闯沙滩 发表于 2019-2-9 13:08
没见过这表挺舍得用料，最喜欢黄铜车制的表笔接口，多数是焊上的，这个是用螺丝拧上的更加稳定。精度变了是 ...

哈哈，过去表笔接口出用料普遍好于现在
2019-2-10 09:47:37 回复
snowrose2000 数字精灵 2019-2-12 22:08:45
这成色真不错！
2019-2-12 22:08:45 回复
儒生 数字梦想家 2019-2-13 08:52:12
我的第一块数字表，88年内地价格120的样子，原产香港，后期广东组装。

那会儿，世面上没几款数字表
2019-2-13 08:52:12 回复
人艰不拆 楼主     数字王者 2019-2-13 11:26:48
儒生 发表于 2019-2-13 08:52
我的第一块数字表，88年内地价格120的样子，原产香港，后期广东组装。

那会儿，世面上没几款数字表 ...

哈哈，我的第一个数字表是97-98年的，差了10年
2019-2-13 11:26:48 回复
5free 数字大师 2019-2-13 14:34:23
本帖最后由 5free 于 2019-2-13 14:39 编辑

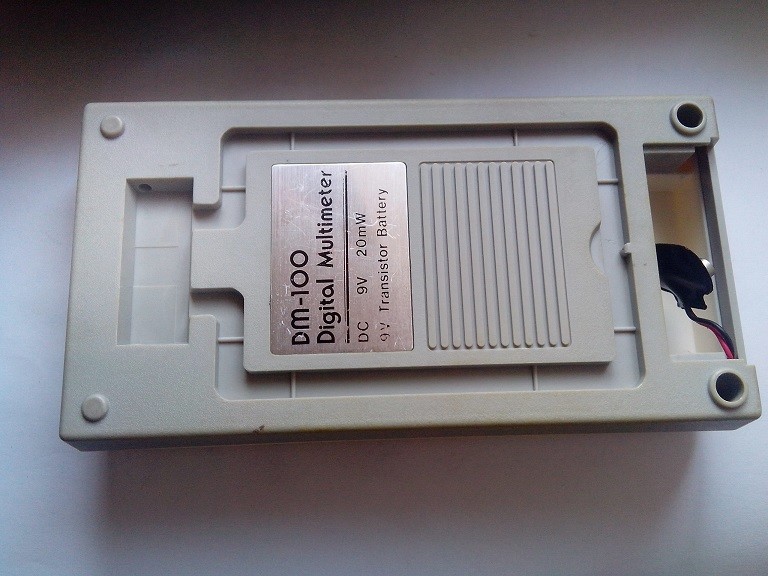

我也有一个，型号是 DM-100 。电流最大是20A的. 可惜缺了电池盖。

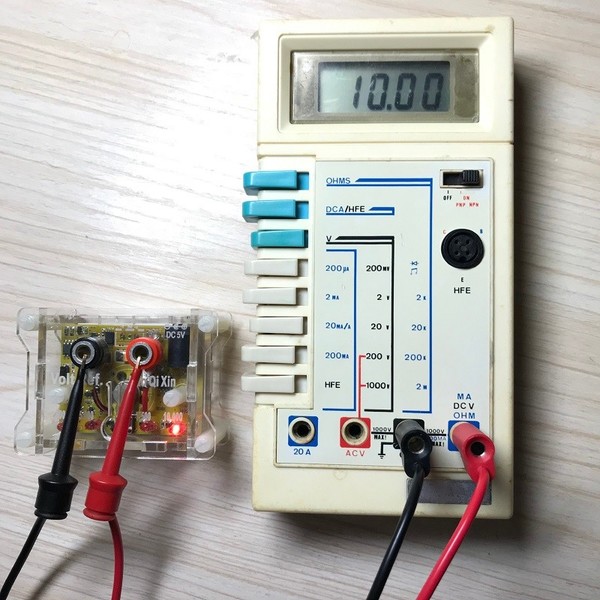

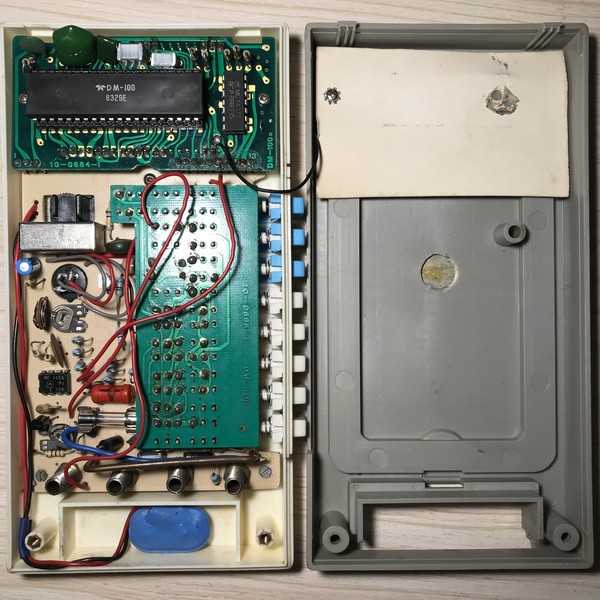

DM-100_00.jpg DM-100_01.jpg
2019-2-13 14:34:23 回复
