胜利VC890C+增强版高清PCB电路图

发表于：2019-2-12 07:45:04 万用表 11061

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
感谢 刘大大 仪友提供的万用表样品

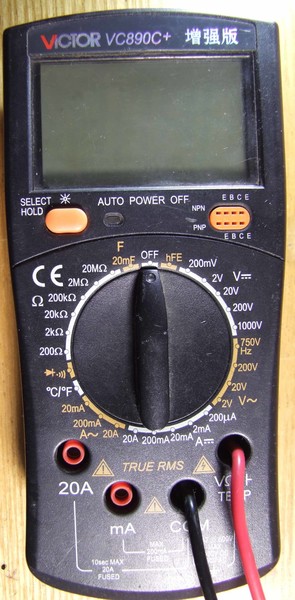

胜利VC890C+增强版 蓝色的PCB板看起来质量还可以，图中焊上去的原因是，样品表是一块维修过的表，保险丝也没有，是后期拆除的，非厂家行为。
表是不是坏表，还没有来测量，目前只是整理出维修时用的PCB数据图。

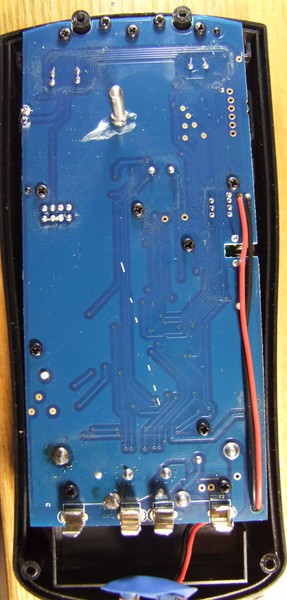

胜利VC890C+增强版高清PCB电路图，能清楚的看万用表的PCB板上的元器件细节，方便维修时作为参考，特别是某些元器件烧黑了。

附件包含高清图，方便维修，查看PCB板元器件型号。

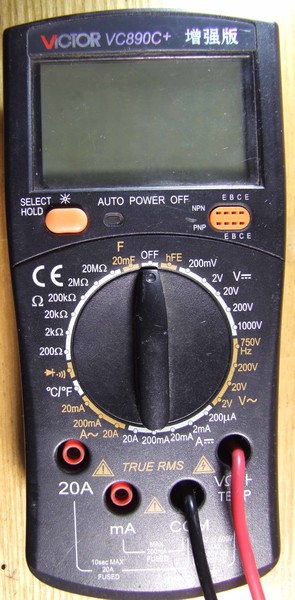

DSCF6019.JPG DSCF6030.JPG


胜利VC890C 增强版.rar (9.35 MB, 下载次数: 19943)




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

人艰不拆 数字王者 2019-2-12 09:05:05
哈哈，还写着增强版
2019-2-12 09:05:05 回复
刘大大 数字梦想家 2019-2-12 10:20:20
这表我开机看了好的
2019-2-12 10:20:20 回复
43545 楼主     管理员 2019-2-12 10:22:06
刘大大 发表于 2019-2-12 10:20
这表我开机看了好的

恩，好的就行，好的表，可以后续用来评测，坏表只能是整理出维修数据图了。
2019-2-12 10:22:06 回复
你的初吻奶嘴 数字斗士 2019-4-12 16:44:50
胜利VC890C+增强版高清PCB电路图
2019-4-12 16:44:50 回复
yhg 数字大师 2019-10-14 23:19:20
胜利VC-890C+有好几个版本，增强版的估计是那个电容测量可以到20mF，还有交流750伏电压档还可以测量频率。非增强版的电容只能测量到2000微法，没有频率测量功能。
2019-10-14 23:19:20 回复
DYQ07 数字探长 2019-12-7 09:01:16
感谢资料分享！先收藏了，方便以后使用。
2019-12-7 09:01:16 回复
sm789 数字奇才 2021-3-22 19:54:29
谢谢分享！
2021-3-22 19:54:29 回复
yhf3721 数字小子 2021-6-11 19:56:24
胜利万用表电路图，增强版。
2021-6-11 19:56:24 回复
夜钓嘎鱼 数字小子 2021-7-27 23:10:13
谢楼主分享资源
2021-7-27 23:10:13 回复
DYQ07 数字探长 2021-11-18 11:40:11
感谢楼主资料分享！
2021-11-18 11:40:11 回复
wgh1027 数字大神 2023-5-23 16:25:07
不错，谢谢分享。
2023-5-23 16:25:07 回复
atz123 数字王者 2023-5-23 19:59:07
感谢资料分享！
2023-5-23 19:59:07 回复
wgh1027 数字大神 2023-8-9 22:05:35
很清晰
2023-8-9 22:05:35 回复
