我的众仪109方波输出波形含有尖峰时刻，哈哈

发表于：2019-2-15 09:41:53 4104
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: zt109

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
以前用玩具示波器看zt109的方波波形挺好，这次用麦科信看看
因为有坛友的众仪某型号方波输出边沿很缓，看看这个有没有

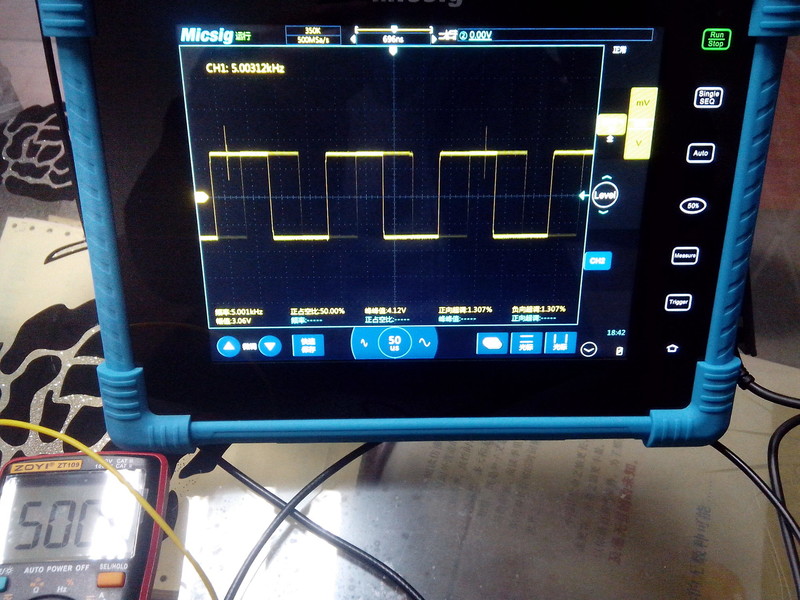

5k最高频率

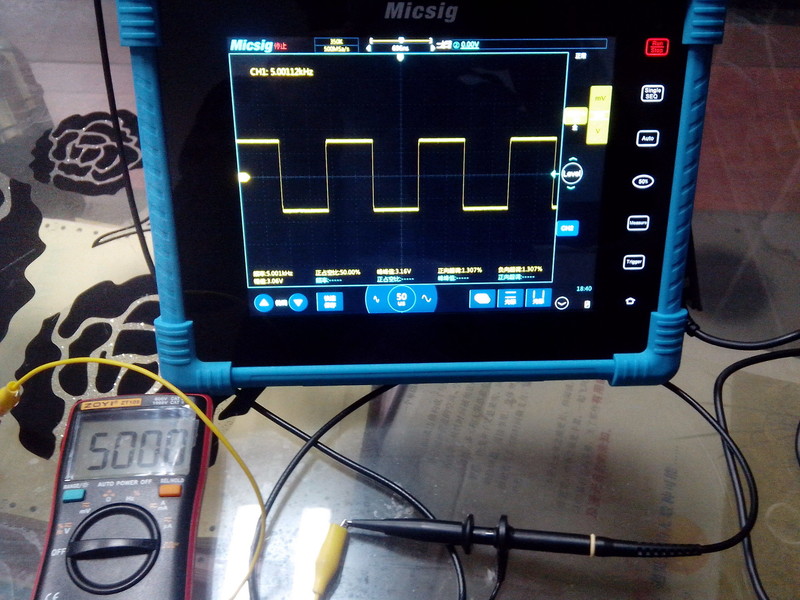

这张里面就有尖峰时刻啊，但是主角不是成龙

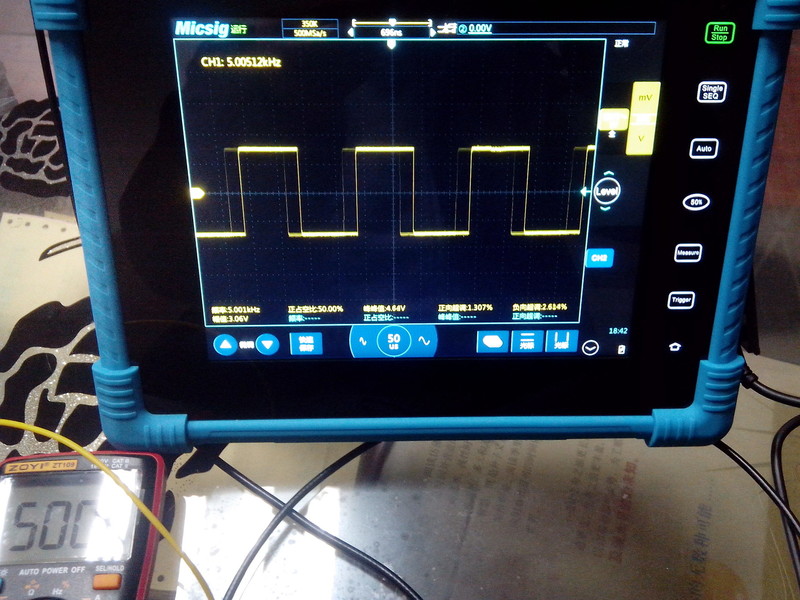

500hz

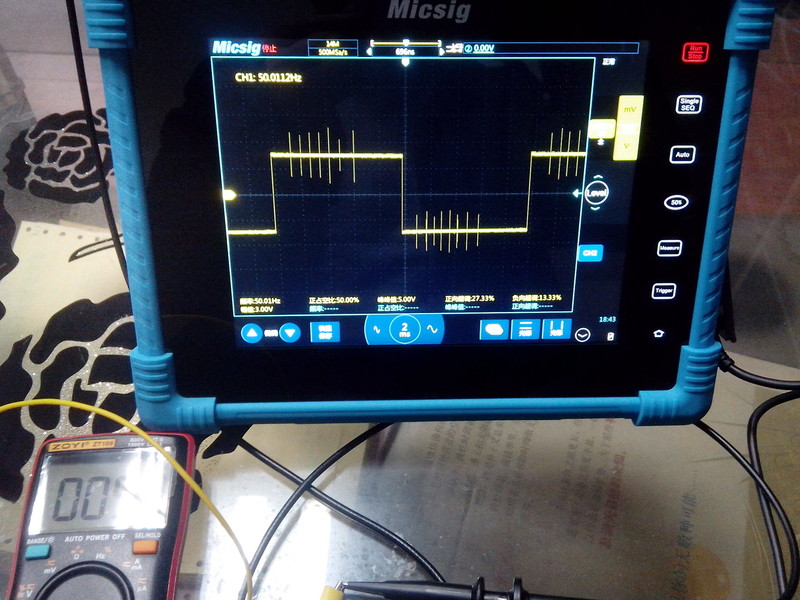

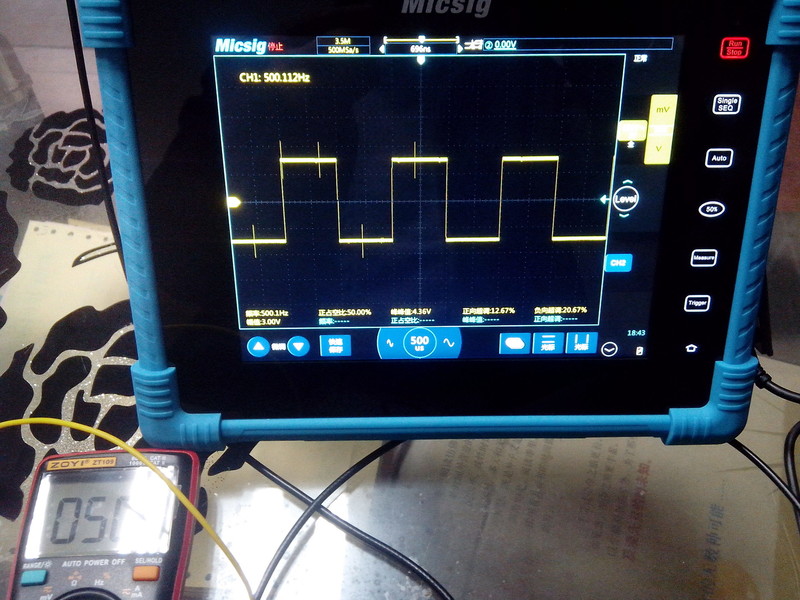

50hz，含量更大了

这应该不是示波器的问题，是万用表输出的确含有尖峰
不知大家手里的怎么样

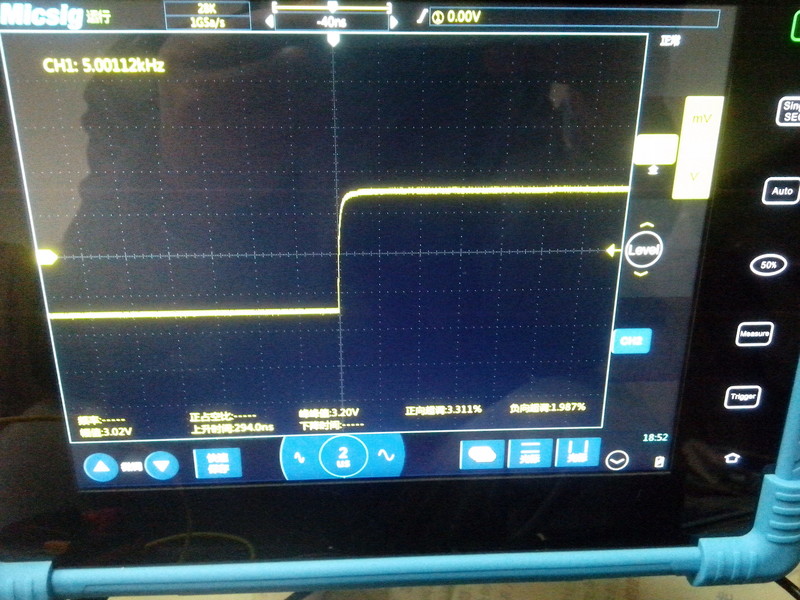

再看看边沿坡度，还可以

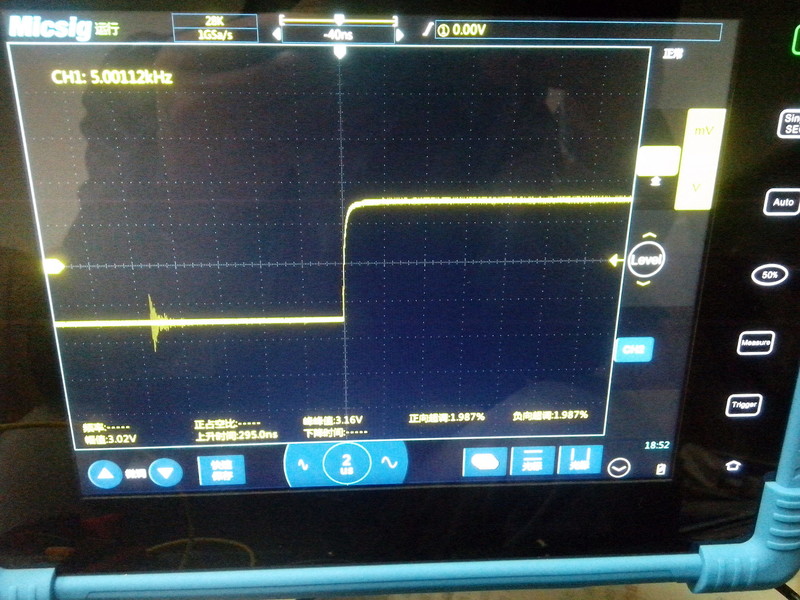

这时又出现尖峰了，哈哈

怎么回事，大家去研究吧



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

kyhwhb 数字大神 2019-2-15 11:37:46
麦科信---求包邮倒贴100赠送研究研究
2019-2-15 11:37:46 回复
人艰不拆 楼主     数字王者 2019-2-15 11:43:22
巍巍兴安 发表于 2019-2-15 11:37
麦科信---求包邮倒贴100赠送研究研究

哈哈，说话腔调很熟悉啊
2019-2-15 11:43:22 回复
5free 数字大师 2019-2-15 11:48:31
什么原因？

只知道方波有很多谐波
2019-2-15 11:48:31 回复
yangsen 数字大师 2019-2-15 13:29:24
应该是方波输出回路出现震荡了，晚上回去测测我的109是不是也这样
2019-2-15 13:29:24 回复
wgsd 数字大神 2019-2-15 14:29:05
波形比M1强。
2019-2-15 14:29:05 回复
散淡021 数字大神 2019-2-15 14:59:24
本帖最后由 散淡021 于 2019-2-15 15:13 编辑

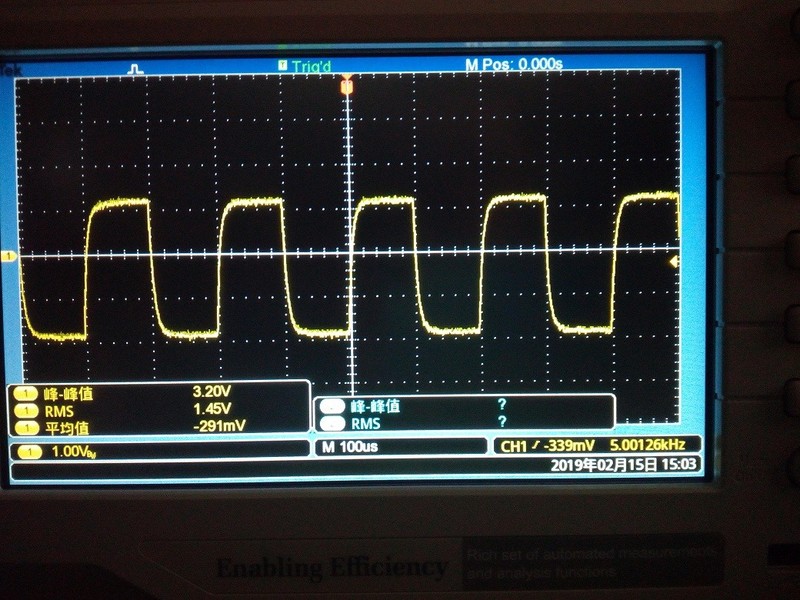

M1 上升时间比你的慢不少，但M1抖动比你的小。 但没有一点毛刺（峰值采样时），应该是我的玩具1052B 实时性差。

不是干扰就是接地看看，


我的波没有接地，也是在运行，没有按停止后再拍照片， 你的109抖动大了
2019-2-15 14:59:24 回复
人艰不拆 楼主     数字王者 2019-2-15 17:03:15
散淡021 发表于 2019-2-15 14:59
M1 上升时间比你的慢不少，但M1抖动比你的小。 但没有一点毛刺（峰值采样时），应该是我的玩具1052B 实时性 ...

看来似乎是后期的表的输出做了滤波处理了
2019-2-15 17:03:15 回复
散淡021 数字大神 2019-2-15 21:27:38
人艰不拆 发表于 2019-2-15 17:03
看来似乎是后期的表的输出做了滤波处理了

这个很有可能

你上面的波和毛刺，输出加个小容毛刺马上没有，上升也就成了我发的样子。
2019-2-15 21:27:38 回复
虫虫乙 数字斗士 2019-3-17 00:40:16

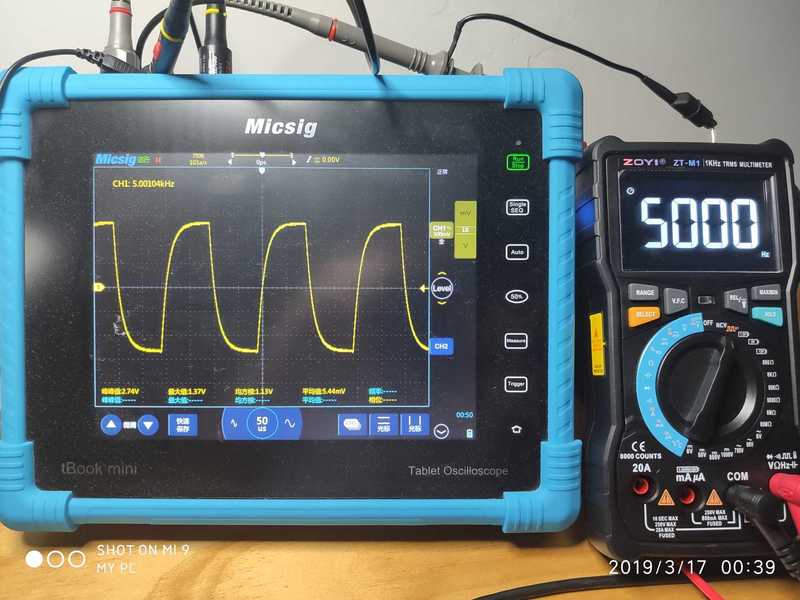

凑个热闹，这能叫方波吗？毛刺倒是没了，这电容加的有点离谱了
以下程序自动插入未在内容中添加的图片或附件
2019-3-17 00:40:16 回复
人艰不拆 楼主     数字王者 2019-3-17 09:20:47
虫虫乙 发表于 2019-3-17 00:40
凑个热闹，这能叫方波吗？毛刺倒是没了，这电容加的有点离谱了

哈哈，加过量了
2019-3-17 09:20:47 回复
