仿真下数字万用表高频探头

发表于：2019-2-16 11:24:25 3999
电子电路
技术类别: 电路仿真
关键字: 万用表高频探头

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

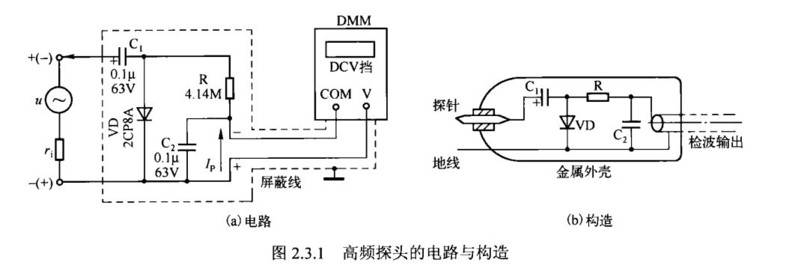

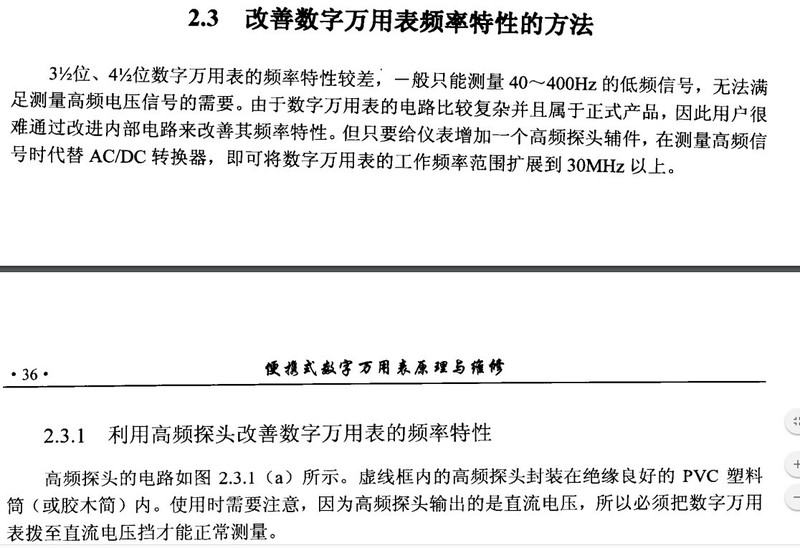

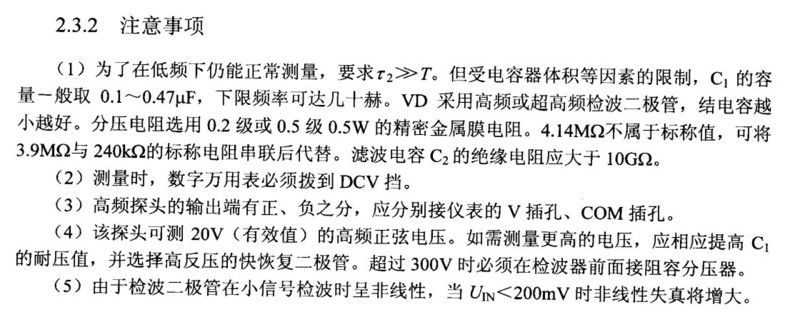

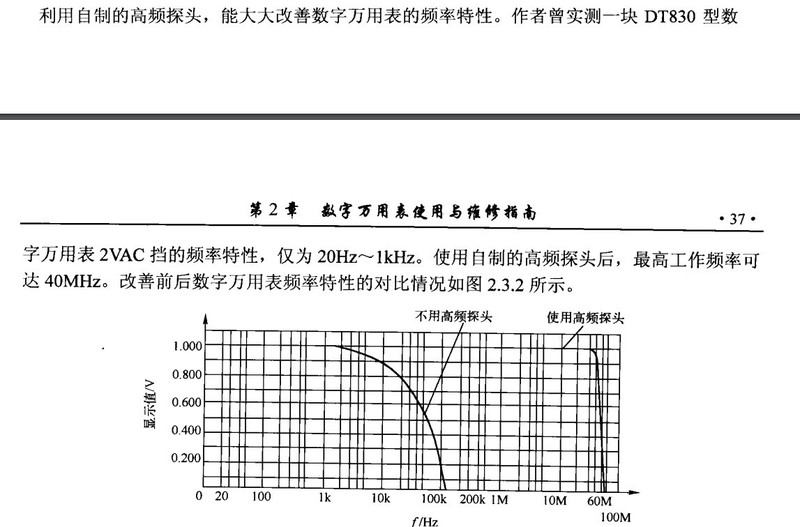

一本书上看到的

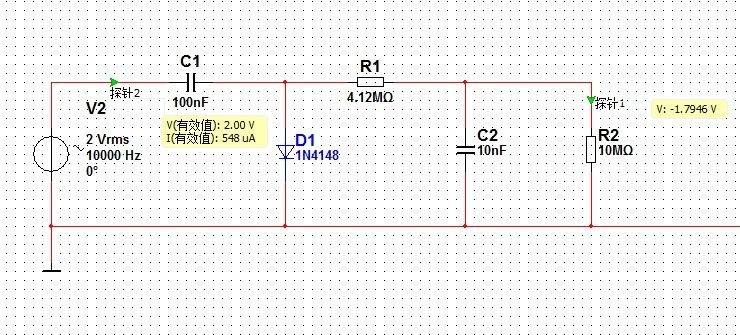

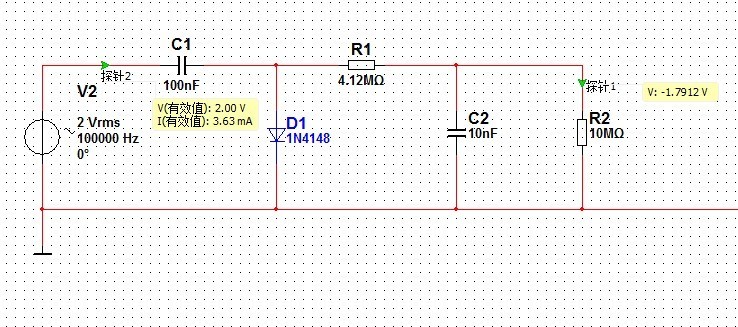

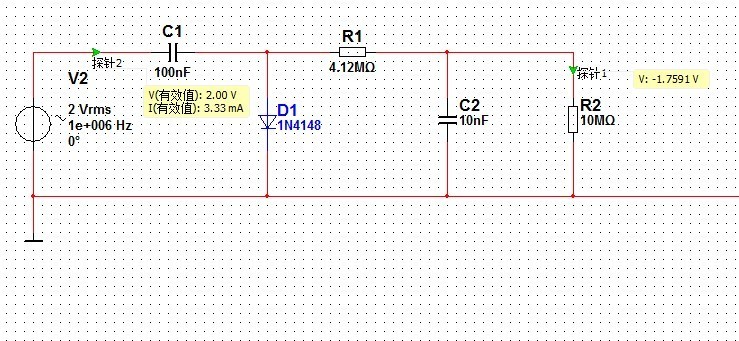

仿真一下，还是有待完善的，直接这样子似乎不行





收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

锐意如风 数字探长D 2019-2-16 13:13:01
二极管用2AP9之类的锗检波管应该更好些？
2019-2-16 13:13:01 回复
人艰不拆 楼主     数字王者I 2019-2-16 13:44:36
锐意如风 发表于 2019-2-16 13:13
二极管用2AP9之类的锗检波管应该更好些？

是的，但是不是没有吗
2019-2-16 13:44:36 回复
散淡021 数字大神J 2019-2-16 14:04:55
这个简单的东西，还是实际试了会有惊喜
2019-2-16 14:04:55 回复
SG830 数字梦想家E 2019-2-16 17:31:15
散淡021 发表于 2019-2-16 14:04
这个简单的东西，还是实际试了会有惊喜

这小东西你是用得最有体会的人。
2019-2-16 17:31:15 回复
散淡021 数字大神J 2019-2-16 20:13:31
SG830 发表于 2019-2-16 17:31
这小东西你是用得最有体会的人。

玩具表的最佳伴侣

现在条件好了，100K的表
2019-2-16 20:13:31 回复
闻雨听风 数字王者I 2019-2-16 21:58:55
这些万用表的扩展应用多年前是很重要的经验，有多种100例、120例等等的专门书籍，当年表功能所限也是没有办法的办法。
2019-2-16 21:58:55 回复
5free 数字大师F 2019-2-16 22:01:56
散淡021 发表于 2019-2-16 20:13
玩具表的最佳伴侣

现在条件好了，100K的表

100K 是频响？还是字数？
2019-2-16 22:01:56 回复
人艰不拆 楼主     数字王者I 2019-2-17 09:22:19
散淡021 发表于 2019-2-16 20:13
玩具表的最佳伴侣

现在条件好了，100K的表

100K是所有的表吗
2019-2-17 09:22:19 回复
散淡021 数字大神J 2019-2-17 13:41:15
人艰不拆 发表于 2019-2-17 09:22
100K是所有的表吗

就是频响100K 的表
2019-2-17 13:41:15 回复
散淡021 数字大神J 2019-2-17 13:47:07
5free 发表于 2019-2-16 22:01
100K 是频响？还是字数？

就是频响100K的交流电压档的表，
一般维修够用了，100K的表：500K-1M还能定性，到3MHZ也与219（超5K）一样没读数了
2019-2-17 13:47:07 回复
人艰不拆 楼主     数字王者I 2019-2-17 16:03:17
散淡021 发表于 2019-2-17 13:47
就是频响100K的交流电压档的表，
一般维修够用了，100K的表：500K-1M还能定性，到3MHZ也与219（超5K）一 ...

具体是什么牌子，型号呢，没怎么了解啊
