发现晶体管测试仪的电容esr上限值了

发表于：2019-2-20 08:32:36 2356
仪器仪表 - 其它仪表
主题类别: 实测（简单)
仪表类型: 晶体管测试仪
仪表品牌: DIY自制
型号或关键字: 晶体管测试仪

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

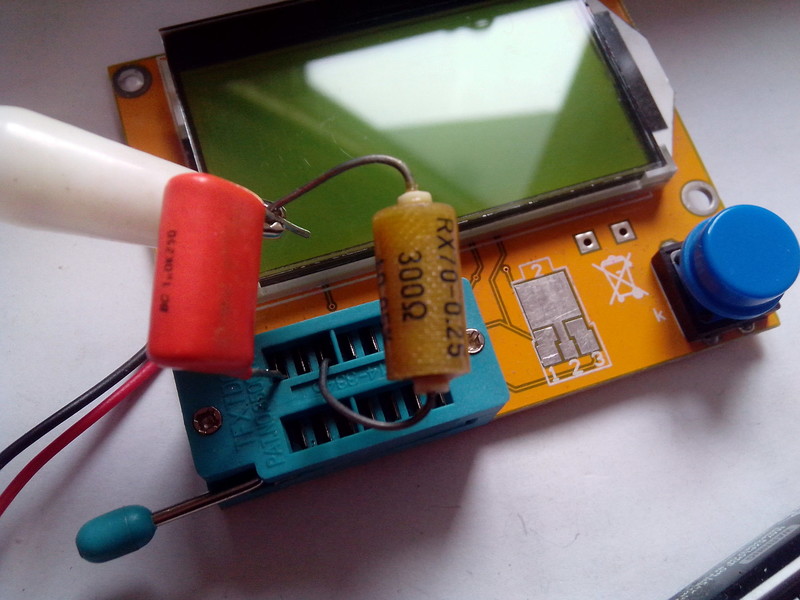

上次测电容esr时，故意串了一个电阻300欧姆的

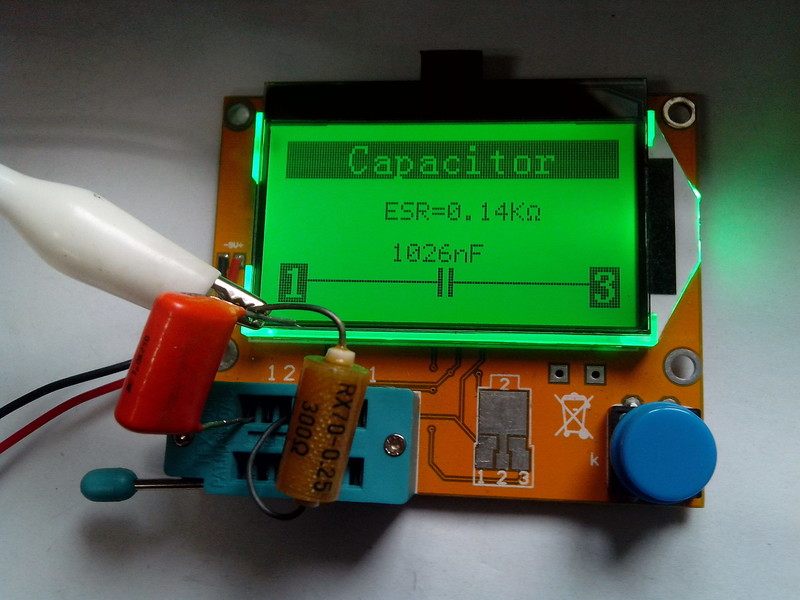

测得esr为140欧姆，明明是300欧姆

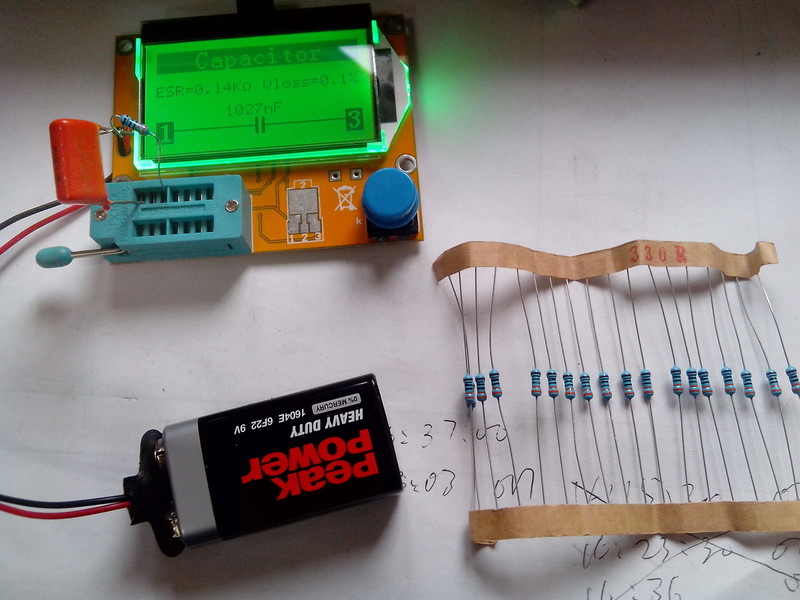

换个电阻试试，330欧姆，也是140欧姆

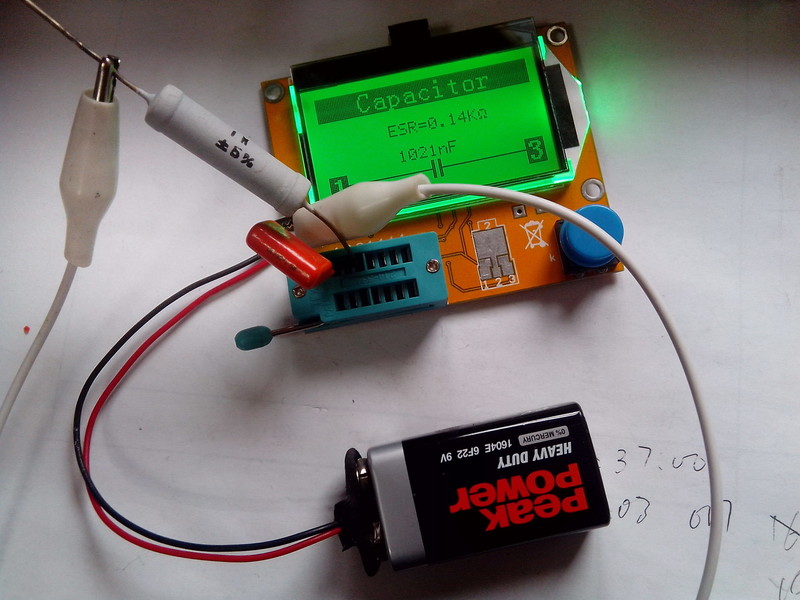

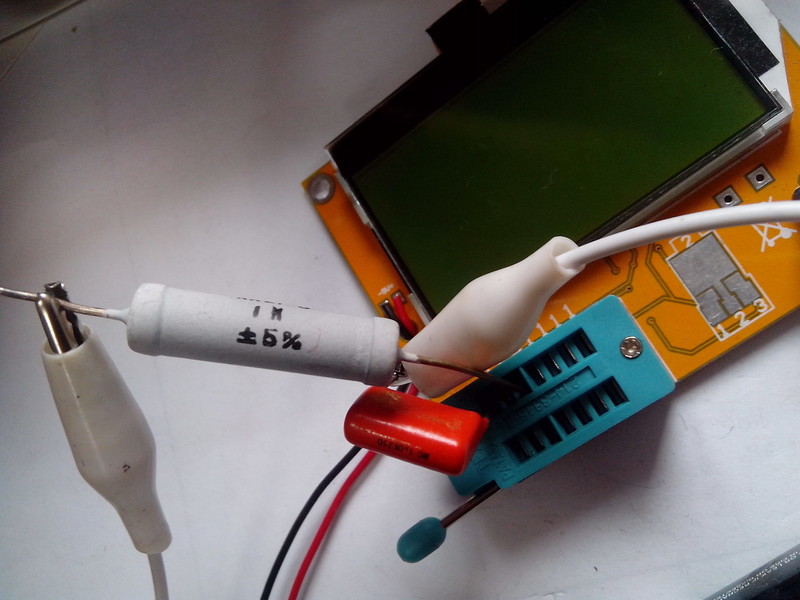

再换1K的，这个1K写的像1M

还是这个值，我明白了，原来这表esr上限就是140欧姆
大于这个值，只能是这个值了

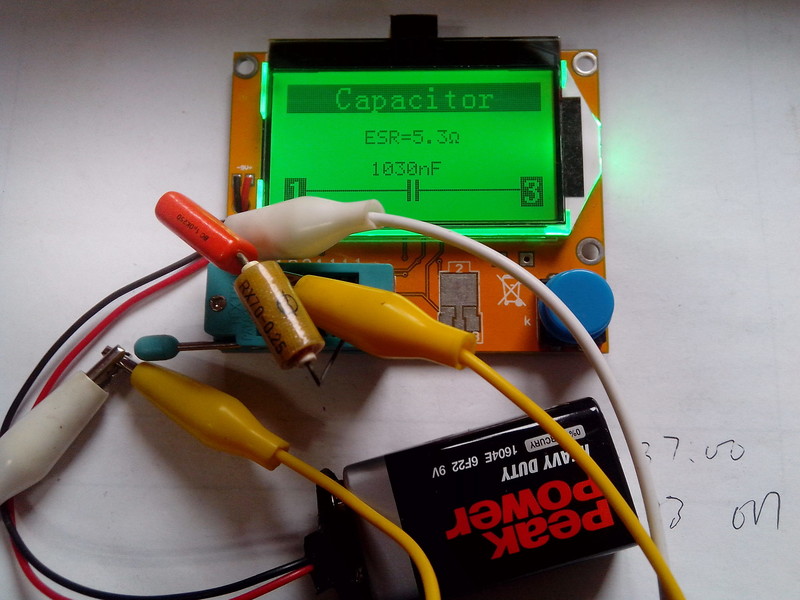

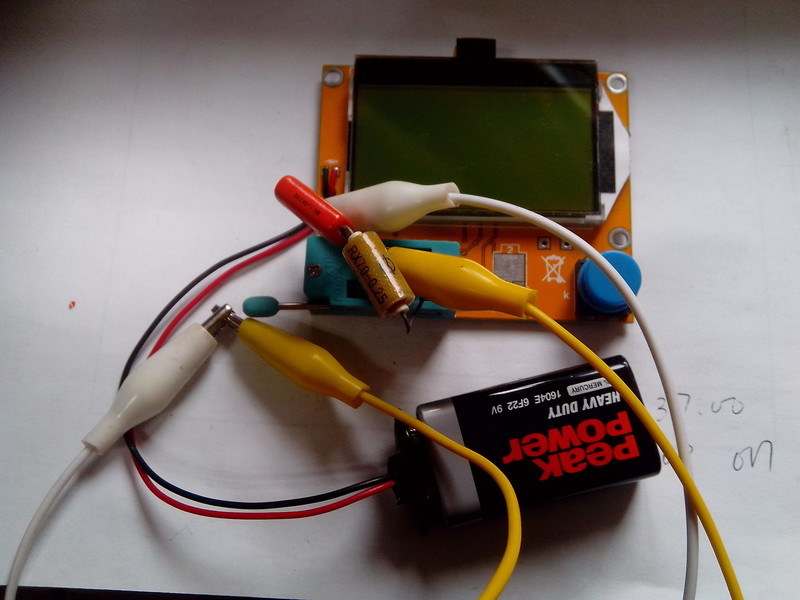

当时手里没小电阻，就拿接线代替，2根接线串联
这种接线的电阻很大，一根有1欧姆多

哈哈，没想到这么大，平均一根2欧姆多了

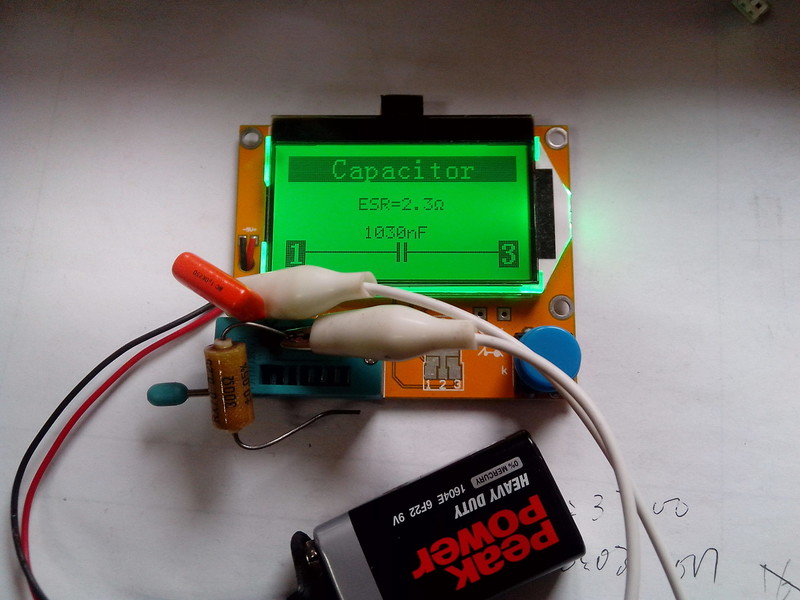

换一根试试，2.3欧姆，这能说大致还行，有空用电阻再精确试试，看看esr测量精度吧
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

chen131578 数字精灵 2019-2-20 09:17:44
玩的很透彻了。
2019-2-20 09:17:44 回复
人艰不拆 楼主     数字王者 2019-2-20 09:25:20
chen131578 发表于 2019-2-20 09:17
玩的很透彻了。

哈哈，偶然发现的，
2019-2-20 09:25:20 回复
atz123 数字王者 2019-2-20 14:52:30
还真没发现，有空我也试试！不过电容的ESR不会有那么大的吧！！！
2019-2-20 14:52:30 回复
白不分 数字大师 2019-2-20 19:17:51
学习了。
2019-2-20 19:17:51 回复
西林迷 数字精灵 2019-2-21 20:07:01
哇塞！还能这么玩，我手头那个我就留着不卖了
正好可以测出手头电容的好坏，这回爽了，配合电桥，很直观的测量那些电容好，那些电容渣
2019-2-21 20:07:01 回复
人艰不拆 楼主     数字王者 2019-2-22 08:42:26
西林迷 发表于 2019-2-21 20:07
哇塞！还能这么玩，我手头那个我就留着不卖了
正好可以测出手头电容的好坏，这回爽了，配合电桥，很直 ...

哈哈，这东西就是这么玩的
2019-2-22 08:42:26 回复
人艰不拆 楼主     数字王者 2019-2-22 08:42:59
atz123 发表于 2019-2-20 14:52
还真没发现，有空我也试试！不过电容的ESR不会有那么大的吧！！！

哈哈，一般没这么大
2019-2-22 08:42:59 回复
人艰不拆 楼主     数字王者 2019-2-23 09:40:47
atz123 发表于 2019-2-20 14:52
还真没发现，有空我也试试！不过电容的ESR不会有那么大的吧！！！

哈哈，不会这么大
2019-2-23 09:40:47 回复
喜欢就好 数字精灵 2020-10-11 17:13:16
学习了，谢谢分享
2020-10-11 17:13:16 回复
