再改M1，整合电阻、电容、二极管和通断档，可用按键切换

M1的电阻、电容、二极管和通断4个档位是独立的，档位分布也不太合理，特别是电阻档和通断档间隔较远使用不太方便，同时频繁拔动转盘也容易磨损。本来这种方案的表是可以把这几个功能放在一个档位用按键来切换的，不明白厂家是如何想的。
最近经过研究它的设置数据表，破解部分功能。
现在在电阻档按一下黄色键就可以转为通断档了，在电容档按一下黄色键就转为二极管档，是不是方便得多了呢？同理二极管档也能转为电容档，通断档也可以一键切换至电阻档呢。
不过现在暂时只能做到两种功能的互相切换，还没有找到4档切换的方法。

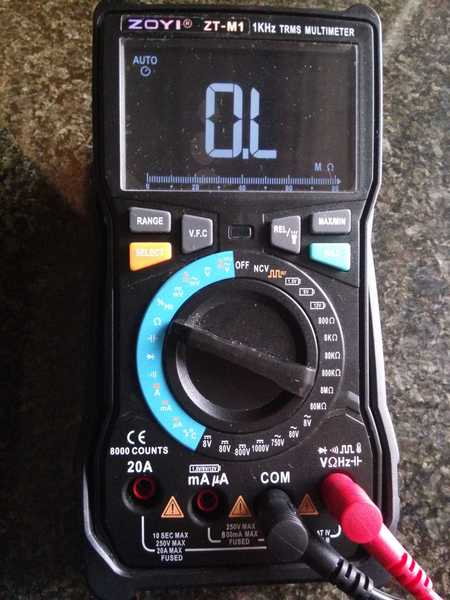

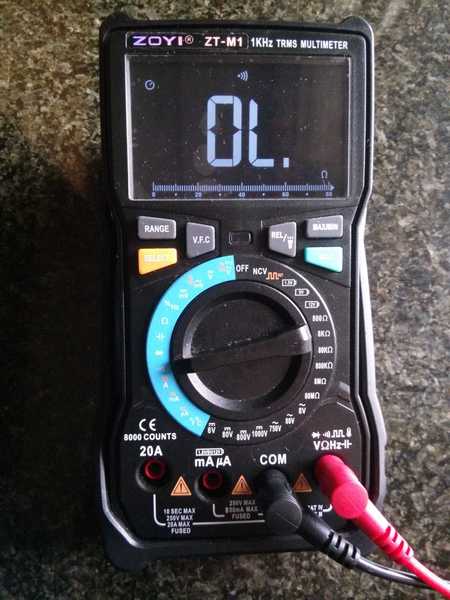

默认电阻档：

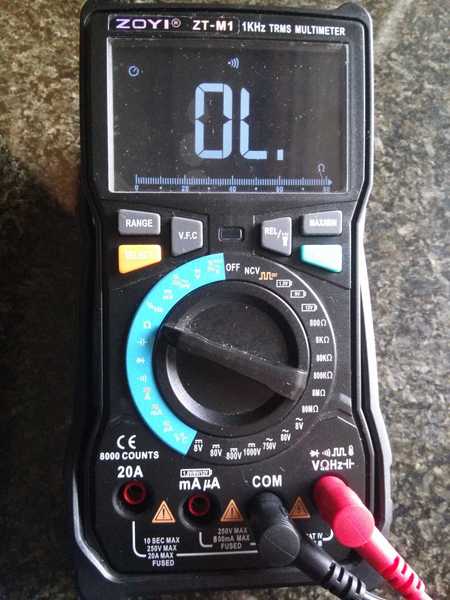

电阻档软切换至通断档：

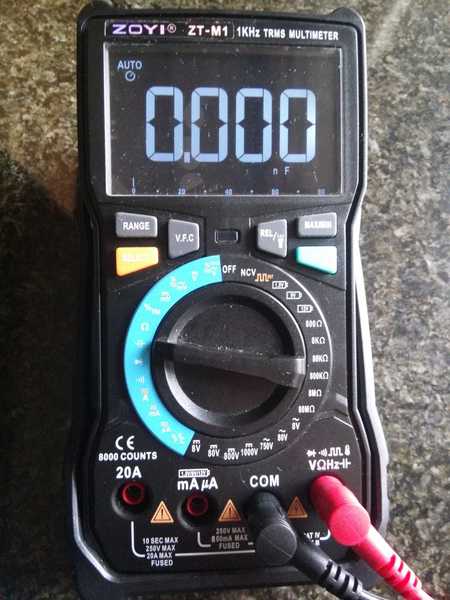

默认电容档：

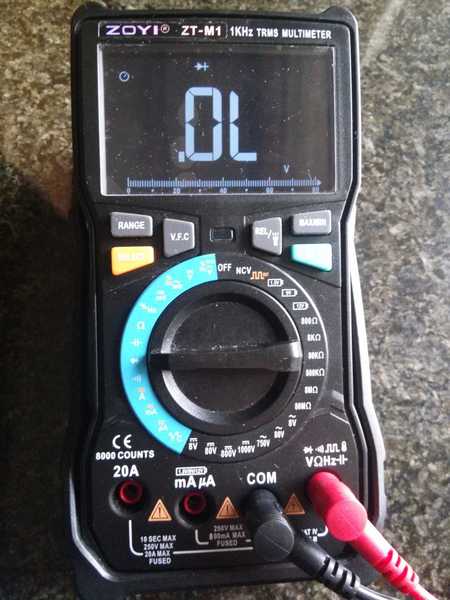

软切换至二极管档：

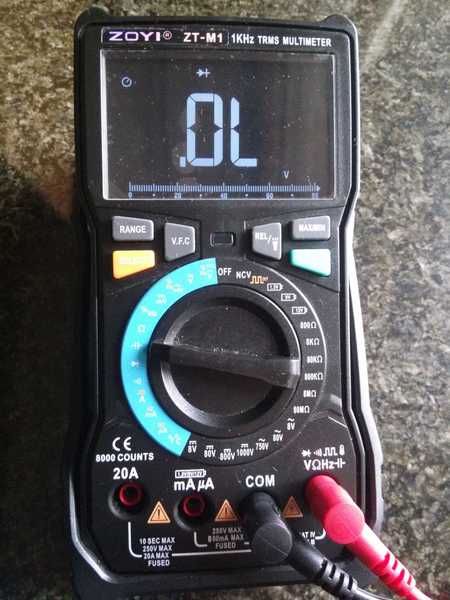

转盘拔至二极管档：

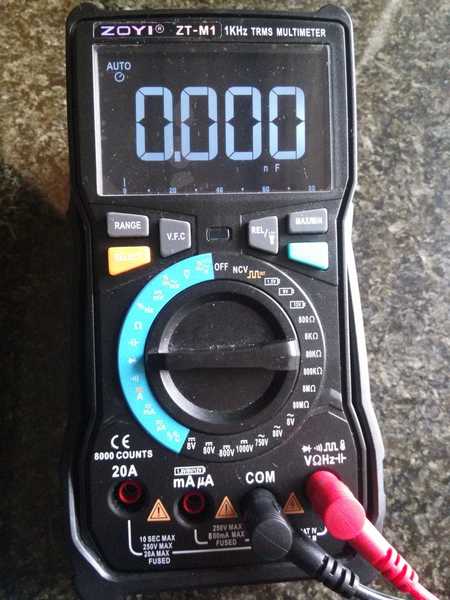

软切换成电容档：




转盘的通断档：

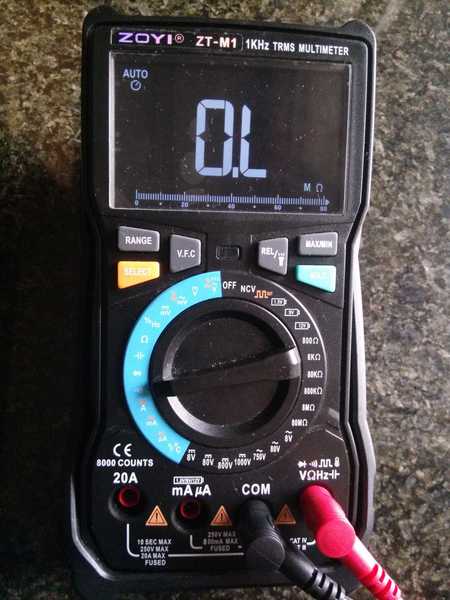

通断档瞬变电阻档：

研究精神可佳，你帮我看看这表REL档躲在哪里，满屏有REL，各种跳线找不出来

ynkmzyl 发表于 2019-2-28 22:50
研究精神可佳，你帮我看看这表REL档躲在哪里，满屏有REL，各种跳线找不出来
...

REL是相对值键吧，好像不用设置的哦。

wgh1027 发表于 2019-2-28 23:16
REL是相对值键吧，好像不用设置的哦。

这芯片各牌子刷的程序都有点小不同，我这块开机满屏能看到REL有留显示，但是把标准功能键所有组合都试过来了搞不出来，明白不？要门主程序里就没打开这功能，要门它躲在不常用的组合中，你研究一下

ynkmzyl 发表于 2019-3-1 00:03
这芯片各牌子刷的程序都有点小不同，我这块开机满屏能看到REL有留显示，但是把标准功能键所有组合都试过 ...

对了，我这块可不是众仪，我对众仪也没兴趣

ynkmzyl 发表于 2019-3-1 00:06
对了，我这块可不是众仪，我对众仪也没兴趣

特安斯TA8304吗

哈哈，有意思

这表被楼主研究的底掉

自动档的表已经太多了，软切换的表也太多，这个表是厂方有意拆分档位，才做成手动的，就有不同的产品。

有M1的仪友，如果感觉自动档把两档合并在一档，用按键切换方便，可自行改24C08。

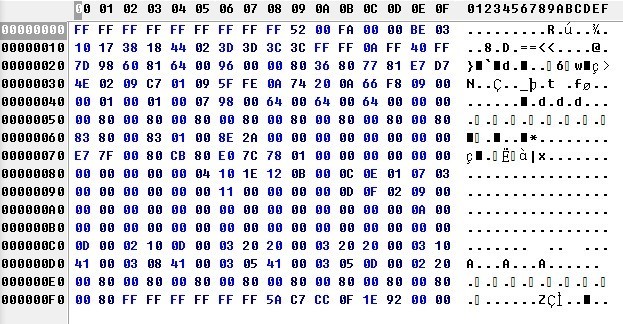

比如，把二极管档和通断档互为用按键切换，可在地址BBH写入09，BEH写入0A即可，如把电阻档与电容档互为用按键切换，可在地址BAH写入0B，CAH写入07即可。当然也可把电容与二极管或通断档互为按键切换，也可把电阻与二极管或通断档互为按键切换。
也可以在电容档时按键切换到电阻档循环，而在电阻档时按键切换到通断档循环，即不是相互循环。
简单的说，地址90H~9FH与地址B0H~BFH相同的地址位可用SELECT键相互切换。
地址A0H~AFH与地址C0H~CFH相同的地址位可用SELECT键相互切换。

wgsd 发表于 2019-3-1 15:29
有M1的仪友，如果感觉自动档把两档合并在一档，用按键切换方便，可自行改24C08。
比如，把二极管档和通断档 ...

描述准确，可惜只能两个功能，不能设置四个循环。

ynkmzyl 发表于 2019-3-1 00:03
这芯片各牌子刷的程序都有点小不同，我这块开机满屏能看到REL有留显示，但是把标准功能键所有组合都试过 ...

这样子可能要改按键接线才行。

闻雨听风 发表于 2019-3-1 09:10
这表被楼主研究的底掉

这个婊子可玩性强。

下了单卖编程器，跟着大佬的步伐去折腾

dgpower 发表于 2019-3-4 09:00
下了单卖编程器，跟着大佬的步伐去折腾

编程器可以不用买的，我反正是没有买，我都是自己做。
其实做法很简单，一条串口线加两个电阻就行，不过还要下载一个串口读写器软件哦。

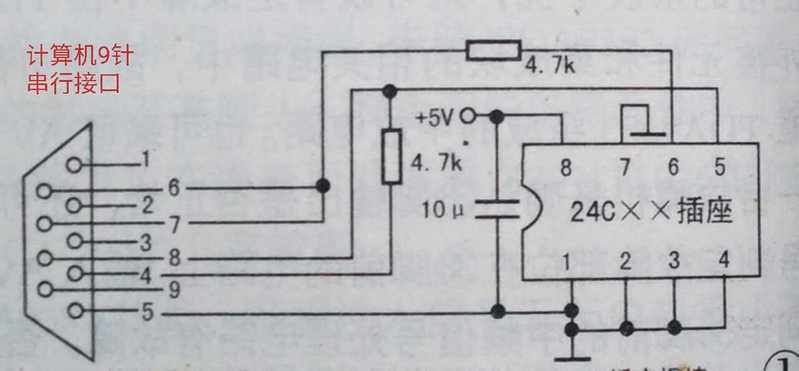

这是电路图，串口读写器电路就是这么简单:

wgh1027 发表于 2019-3-4 10:48
编程器可以不用买的，我反正是没有买，我都是自己做。
其实做法很简单，一条串口线加两个电阻就行，不过 ...

已经下单了

wgh1027 发表于 2019-3-4 10:48
编程器可以不用买的，我反正是没有买，我都是自己做。
其实做法很简单，一条串口线加两个电阻就行，不过 ...

原来串口读写器电路这么简单呀，几元钱的读卡器还有牛屎那，见识了。

wgh1027 发表于 2019-3-1 22:06
描述准确，可惜只能两个功能，不能设置四个循环。

谢谢分享!

祝您早日找到4档循环，

现在这样二档互换适应了也不错。
