给M1万用表手动电阻档也加上蜂鸣功能

手动电阻档没有通断蜂鸣功能，要转动转盘大半圈才能转到通断档，既不方便，又伤转盘，把手动800Ω档加上蜂鸣功能就好用很多。使用时可以用SELECT键切换。
改法很简单，在24C08的BDH地址加上数据09H就成。

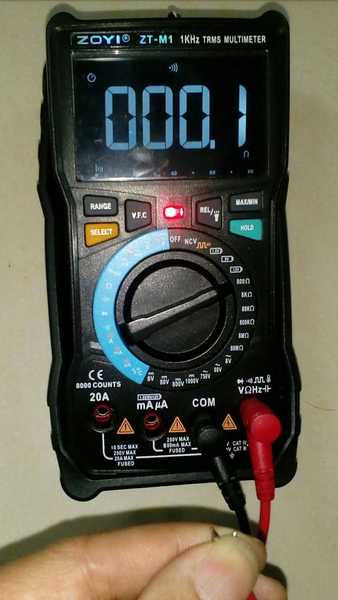

见图，手动800Ω电阻档也可以有蜂鸣功能哦:

哈哈，不带这么玩的吧

这回说明白了：在存储器上改数据。上回【在电阻档按一下黄色键就可以转为通断档了】黄色键被我按的都热了也没有反应，我就破解不了呢。

人艰不拆 发表于 2019-3-4 07:43
哈哈，不带这么玩的吧

随便玩玩而已。

勇闯沙滩 发表于 2019-3-4 07:45
这回说明白了：在存储器上改数据。上回【在电阻档按一下黄色键就可以转为通断档了】黄色键被我按的都热了也 ...

我都说是改了数据哦，而且wgsd老师在跟帖里面也说了改动的方法了。

wgh1027 发表于 2019-3-4 08:54
我都说是改了数据哦，而且wgsd老师在跟帖里面也说了改动的方法了。

你的帖子没问题，我当时就以为简单按黄色键就可以换档了，怎么没说在存储器上改数据？没反应过来。

方便实用，不错！

wgh1027 发表于 2019-3-4 08:54
我都说是改了数据哦，而且wgsd老师在跟帖里面也说了改动的方法了。

老师不称职还是仪友更中听。
改改还是挺方便。

巍巍兴安 发表于 2019-3-4 11:22
方便实用，不错！

如果记性好，每个手动档都可切换到不同的自动档（根据个人爱好）。
我到是倾向于每个手动档设置到180度的反转倒向的自动档功能，这样转盘旋钮在手动档反向所指的自动档功能（旋钮尾部）可用按键切换，也不用特别记忆，看下转盘就可以了。

wgsd 发表于 2019-3-4 12:05
如果记性好，每个手动档都可切换到不同的自动档（根据个人爱好）。
我到是倾向于每个手动档设置到180度的 ...

不是所有的档位都可以互换的，电压档跟电流档就不能互换，因为硬件连接不同。只有硬件连接相同的才可互换。

wgh1027 发表于 2019-3-4 13:28
不是所有的档位都可以互换的，电压档跟电流档就不能互换，因为硬件连接不同。只有硬件连接相同的才可互换 ...

是的，我说的太笼统，不是所有的档位，应该是所有硬件输入端口相同的档位。电流档位需硬件刀盘把分流电阻接入，不然即便显示屏显示电流状态，也无法得到真实的测试结果。
软件切换只是单独的改变芯片的27~31脚的功能组合。

M1送给你一点不亏。

谢谢分享

祝楼主二极档也能搞叫

是否能加个2408的修改图，对于“改法很简单，在24C08的BDH地址加上数据09H就成”不是很理解，初次玩表不要见笑。

chen131578 发表于 2019-3-4 20:06
M1送给你一点不亏。

他不亏可是我亏了。

散淡021 发表于 2019-3-5 09:06
谢谢分享

祝楼主二极档也能搞叫

二极管档快速转换为通断档是可以，要二极管档本身有蜂鸣的话可能要厂家才能搞定。

tps12369 发表于 2019-3-14 00:26
是否能加个2408的修改图，对于“改法很简单，在24C08的BDH地址加上数据09H就成”不是很理解，初次玩表不要 ...

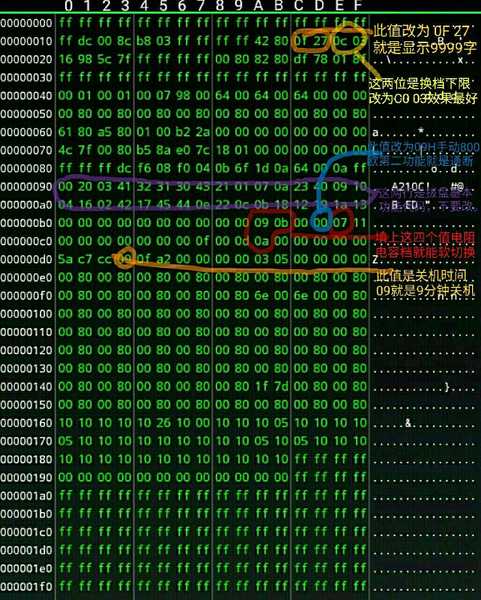

发个图看看能不能帮到你。

wgh1027 发表于 2019-3-14 10:30
他不亏可是我亏了。

也不亏，有点倒腾了。闲不着。

wgh1027 发表于 2019-3-14 10:34
二极管档快速转换为通断档是可以，要二极管档本身有蜂鸣的话可能要厂家才能搞定。
...

谢谢！

ZT-X 能能叫，说明M1也有希望，这个可能就是您说的，写入主芯片里（非24C08）。也许还是量产时一次写入，后期就是用户知道数据也无发二次改写了？

我们到手第一批次的219，二极档低于0.010V后归零，可能也是一次性写入的。厂家说当场改回了数据，但要等下次量产才能解决。
