给M1万用表加个摩斯密码

发表于：2019-3-9 20:21:31 5394
万用表
主题类别: 校准_调试
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: ZT-M1

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x


给M1加上摩斯密码
继续折腾M1万用表，这一回搞点新意思，给M1加上能够自测自身电源电压的小技巧，使用方波输出功能档时首先显示电源电压，然后按SELECT键后才开始输出方波。不过这里显示的电压只是芯片内部稳压电源3.6V的一半左右，我的M1显示的是1.777V，每个万用表可能会有些少差别，关键是它的电压是基本稳定的，可以作为万用表本身的常备基准用。方便随时检查万用表的工作状况是否正常。同时也可以间接估测电池电压，当电压下降2mV以上说明电池欠压就需要换电池了。

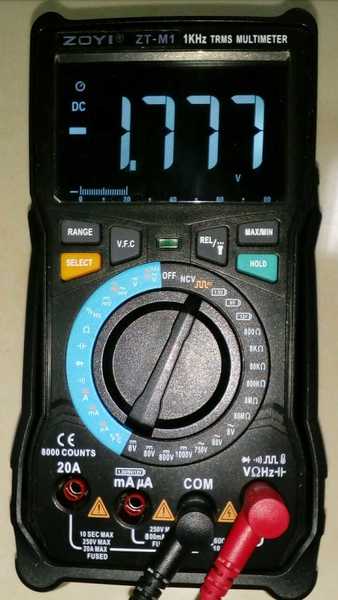

这个1.777可谓是我M1表的摩斯密码。

这个改法也很简单，还是只改24C08里面的数据，这回要改两个数据，就是把地址A1h的数据改成20h，把地址C1h的数据改成16h。




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

闻雨听风 数字王者 2019-3-9 22:46:01
走这么远，还能回来吗
2019-3-9 22:46:01 回复
wgh1027 楼主     数字大神 2019-3-9 22:46:20
这里的电压其实是万用表8V档串联一个100K(即0.1M)的电阻测量电池负极所得到的的电压。由于8V档的输入电阻是11.1M，所以它的真实电压应该是1.777×(11.1+0.1)÷11.1=1.793V。实测电池负极也是这个电压。
2019-3-9 22:46:20 回复
wgh1027 楼主     数字大神 2019-3-9 22:50:20
闻雨听风 发表于 2019-3-9 22:46
走这么远，还能回来吗

只要你喜欢，随时可以回去，假如你有备份的话。
2019-3-9 22:50:20 回复
勇闯沙滩 数字大神 2019-3-10 07:57:34
看到彩电用的(24C08)存储器，请问里面的数据和万用表的一样吗？是否各种电器用的(24C08)里面的数据，都是根据需要后改写的？某电器里面的数据存储器坏了换新的还得改写吧。
2019-3-10 07:57:34 回复
人艰不拆 数字王者 2019-3-10 09:44:04
闻雨听风 发表于 2019-3-9 22:46
走这么远，还能回来吗

哈哈，让楼主回到原点吧
2019-3-10 09:44:04 回复
wgh1027 楼主     数字大神 2019-3-11 17:47:22
勇闯沙滩 发表于 2019-3-10 07:57
看到彩电用的(24C08)存储器，请问里面的数据和万用表的一样吗？是否各种电器用的(24C08)里面的数据，都是根 ...

哈哈，24Cxx本身就像是一张白纸，不同电器所写的数据当然是不一样的哦。
2019-3-11 17:47:22 回复
wgh1027 楼主     数字大神 2019-3-11 17:50:43
人艰不拆 发表于 2019-3-10 09:44
哈哈，让楼主回到原点吧

我本来就在原点。:-D
2019-3-11 17:50:43 回复
JCYB 数字奇才 2020-11-25 12:26:25

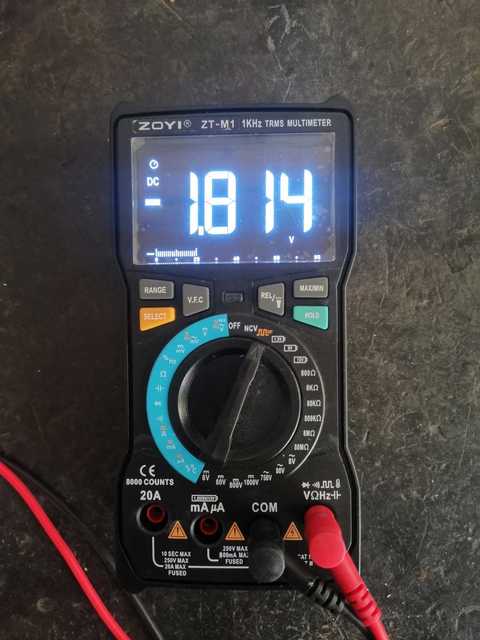

我的摩丝码
以下程序自动插入未在内容中添加的图片或附件
2020-11-25 12:26:25 回复
wgh1027 楼主     数字大神 2020-11-29 10:35:26
JCYB 发表于 2020-11-25 12:26
我的摩丝码

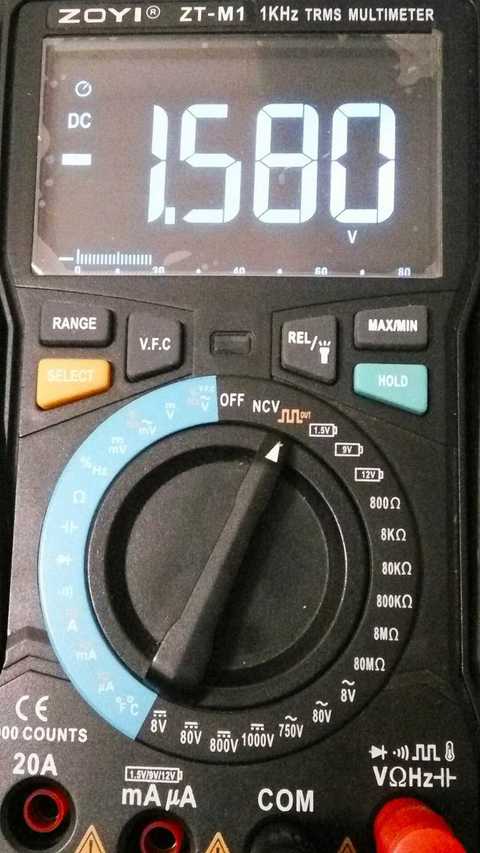

哈哈我的已经改为-1.580了。
2020-11-29 10:35:26 回复
wgh1027 楼主     数字大神 2020-11-29 10:36:45
2020-11-29 10:36:45 回复
JCYB 数字奇才 2020-11-30 07:21:29
wgh1027 发表于 2020-11-29 10:36

这数字可以任意改的啊？
2020-11-30 07:21:29 回复
JCYB 数字奇才 2020-11-30 07:23:38
这数字可以任意改的啊？
2020-11-30 07:23:38 回复
wgh1027 楼主     数字大神 2020-11-30 10:10:50
JCYB 发表于 2020-11-30 07:23
这数字可以任意改的啊？

也不能说任意改，我只是改了内核电压而已。
2020-11-30 10:10:50 回复
wgh1027 楼主     数字大神 2020-11-30 10:12:14

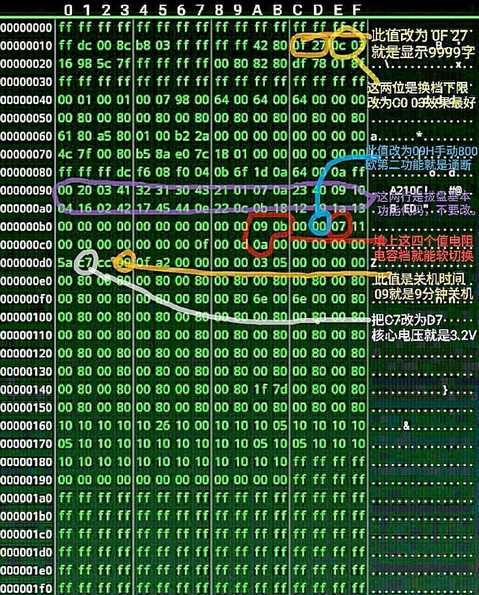

改内核电压为3.2V
2020-11-30 10:12:14 回复
JCYB 数字奇才 2020-11-30 10:18:15
wgh1027 发表于 2020-11-30 10:12
改内核电压为3.2V

改了核心电压，表得重校了，太麻烦了吧
2020-11-30 10:18:15 回复
wgh1027 楼主     数字大神 2020-12-1 16:52:09
JCYB 发表于 2020-11-30 10:18
改了核心电压，表得重校了，太麻烦了吧

不是要你改只是说明可以改而已
2020-12-1 16:52:09 回复
