单通道示波器如何判断两个波形的相位差

发表于：2019-3-12 08:34:32 6567
电子电路
技术类别: 知识_经验
关键字: 相位差

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
最近遇到这个问题，两个正弦波，频率一致，但是相位不一致
怎么判断相位，虽然有双通道示波器，但是平时还是用单通道玩具示波器
方便，用这个怎么判断呢，不举示例，仿真一下

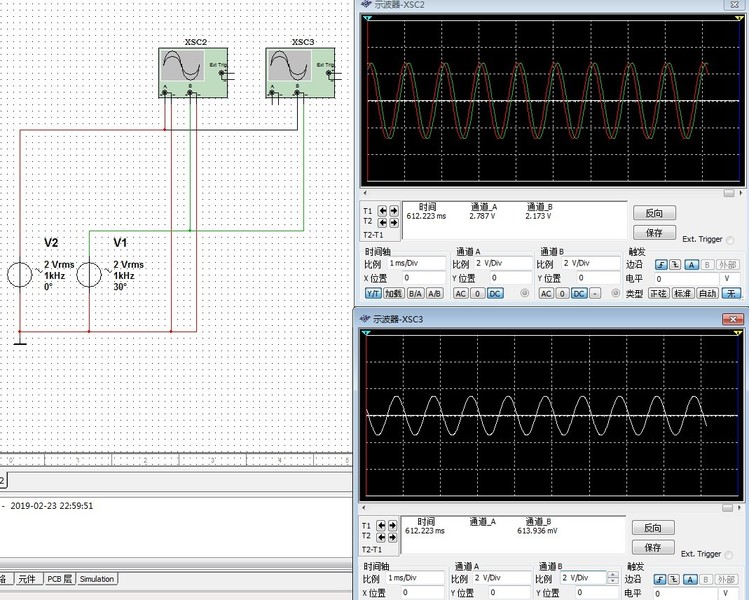

两个信号，相位差30度，示波器接它们的输出，通过他们输出幅度差值
来判断

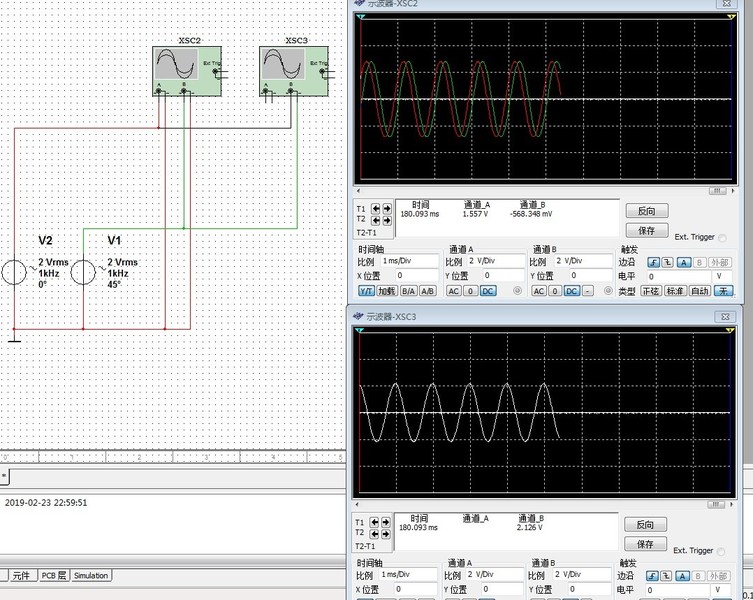

相位差越大，输出差值幅值越大，45度相位差

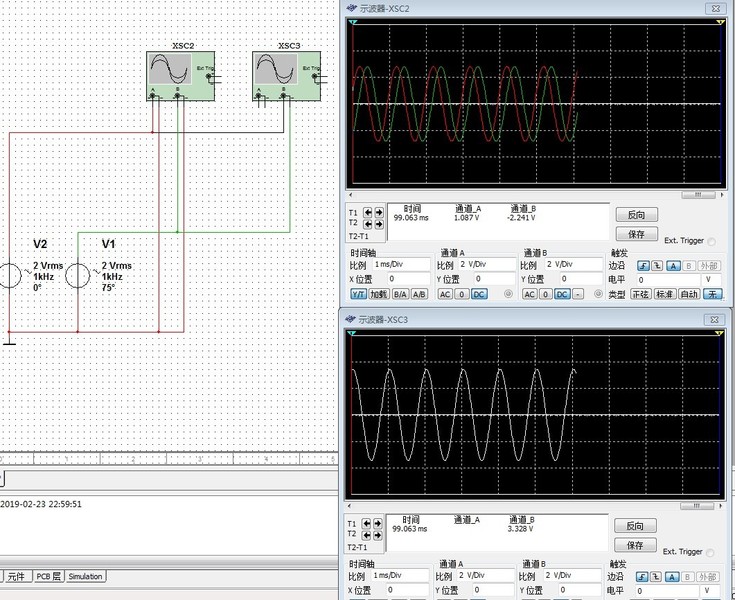

75度相位差输出幅度更大

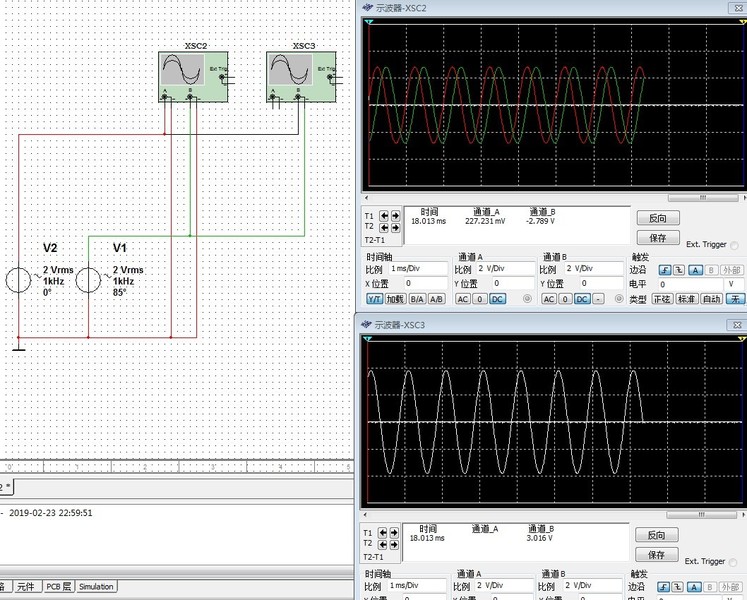

85度时，

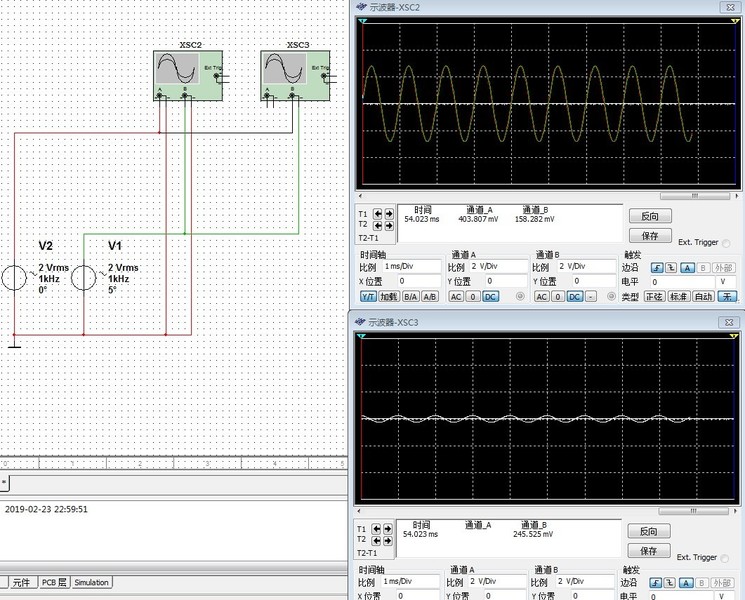

再看看5度相位差时，输出幅度很小


通过输出幅度可以大致判断相位差大小，这也是单通道示波器没办法
的办法！
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

ynkmzyl 数字大师 2019-3-12 12:42:13
单通道恐怕是完不成这工作的，你这样类似于猜出来的
2019-3-12 12:42:13 回复
锐意如风 数字探长 2019-3-12 19:02:05
不懂只能帮顶了。
2019-3-12 19:02:05 回复
yangsen 数字大师 2019-3-13 12:24:17
单通道也可以，X，y分别输入待测信号，出来一条45度角的扫描线就是同相，135度角的就是反相，圆形就是90度。其它形状计算椭圆的轴斜率
2019-3-13 12:24:17 回复
人艰不拆 楼主     数字王者 2019-3-13 13:29:58
yangsen 发表于 2019-3-13 12:24
单通道也可以，X，y分别输入待测信号，出来一条45度角的扫描线就是同相，135度角的就是反相，圆形就是90度 ...

x从哪里输入呢？
2019-3-13 13:29:58 回复
yangsen 数字大师 2019-3-13 21:44:43
人艰不拆 发表于 2019-3-13 13:29
x从哪里输入呢？

双踪示波器波形显示有个是xy方式的，单踪模拟示波器也有一个X输入。双踪时一个通道为X，另外一个通道为y。仿真没有试过。
2019-3-13 21:44:43 回复
人艰不拆 楼主     数字王者 2019-3-13 22:19:10
yangsen 发表于 2019-3-13 21:44
双踪示波器波形显示有个是xy方式的，单踪模拟示波器也有一个X输入。双踪时一个通道为X，另外一个通道为y ...

但是我这个就没有啊
2019-3-13 22:19:10 回复
yangsen 数字大师 2019-3-14 08:31:22
人艰不拆 发表于 2019-3-13 22:19
但是我这个就没有啊

你手里的示波器是数字的还是模拟的？模拟示波器都有一个X输入。数字单通道的估计够呛。看看你的说明书支不支持测李沙育波形
2019-3-14 08:31:22 回复
人艰不拆 楼主     数字王者 2019-3-14 08:41:40
yangsen 发表于 2019-3-14 08:31
你手里的示波器是数字的还是模拟的？模拟示波器都有一个X输入。数字单通道的估计够呛。看看你的说明书支 ...

数字玩具手持示波器，没x输入
2019-3-14 08:41:40 回复
yangsen 数字大师 2019-3-14 08:52:08
人艰不拆 发表于 2019-3-14 08:41
数字玩具手持示波器，没x输入

那这个就真的没有办法了
2019-3-14 08:52:08 回复
人艰不拆 楼主     数字王者 2019-3-14 08:55:46
yangsen 发表于 2019-3-14 08:52
那这个就真的没有办法了

所以只能这么来判断是否有相位差了
2019-3-14 08:55:46 回复
乐在其中110 数字精灵 2019-3-15 23:50:47
本帖最后由 乐在其中110 于 2019-3-15 23:57 编辑
yangsen 发表于 2019-3-13 12:24
单通道也可以，X，y分别输入待测信号，出来一条45度角的扫描线就是同相，135度角的就是反相，圆形就是90度 ...

俺是来学习的，记得好像李沙育图形是也是这么说的吧。说错了别笑话俺呀。（李沙育图形是使用一个标准信号原来测定比较信号的相位差的）
2019-3-15 23:50:47 回复
乐在其中110 数字精灵 2019-9-26 23:52:14
记得单通道模拟示波器的背后有一个y轴输入（Q9头）。
2019-9-26 23:52:14 回复
人艰不拆 楼主     数字王者 2019-9-27 09:48:06
乐在其中110 发表于 2019-9-26 23:52
记得单通道模拟示波器的背后有一个y轴输入（Q9头）。

哈哈，示波器和示波器可不一样啊
