验证高频探头的可行性

发表于：2019-3-27 08:24:45 3428
示波器
主题类别: 知识_经验
仪表品牌: 其它品牌
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

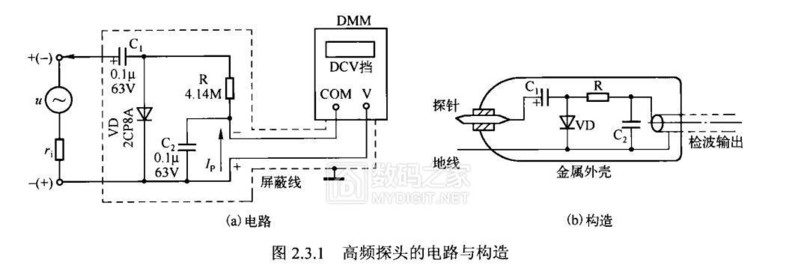

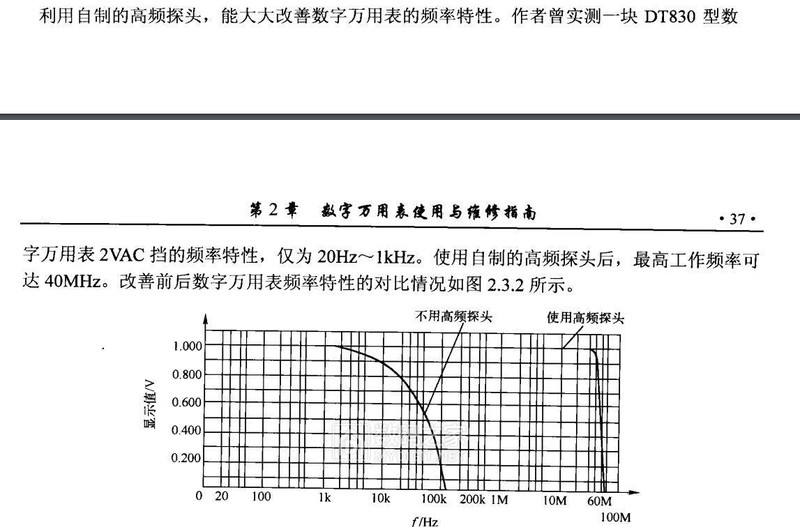

这个电路，

095238jdelefiijd0n3ffj - 副本.jpg

095239c7qhaqn8xuohnxzl - 副本.jpg

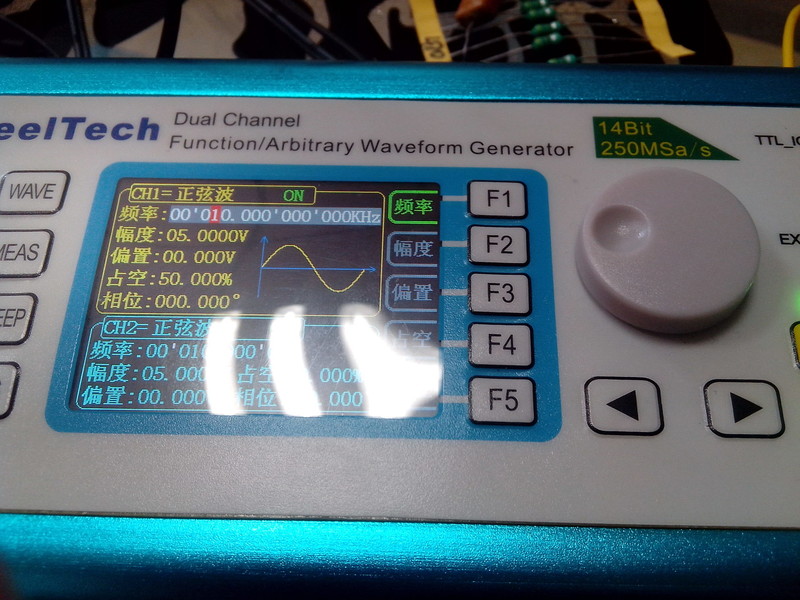

用它当信号源
IMG_20120101_092048 - 副本.jpg

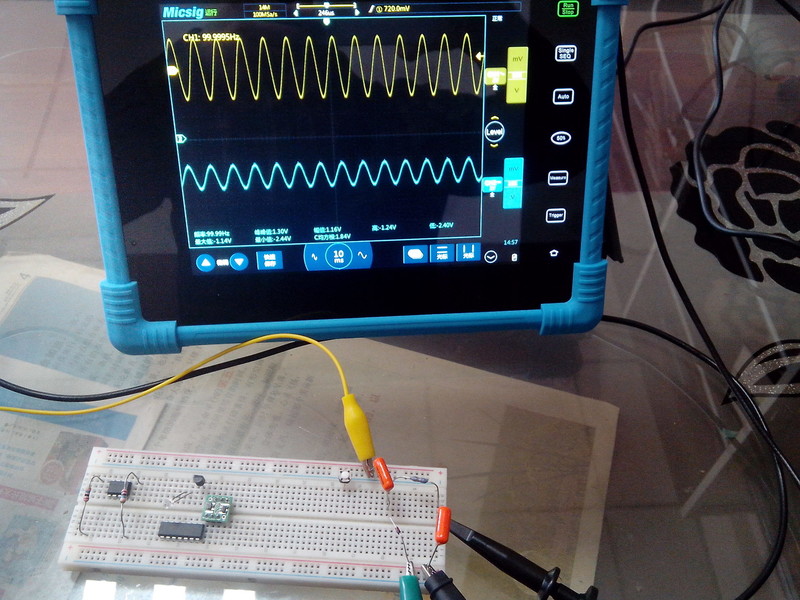

搭个临时电路
IMG_20120101_092333 - 副本.jpg

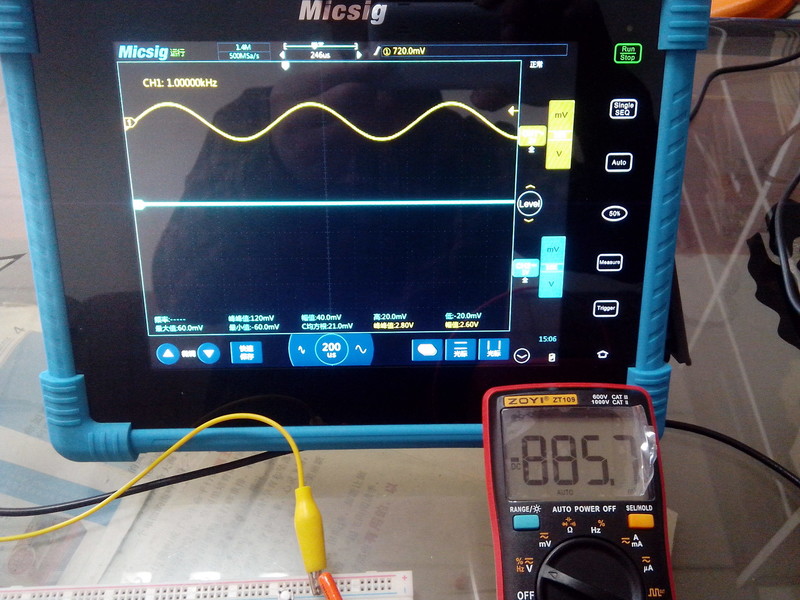

1kHz，2.5v输入，输出0.88v

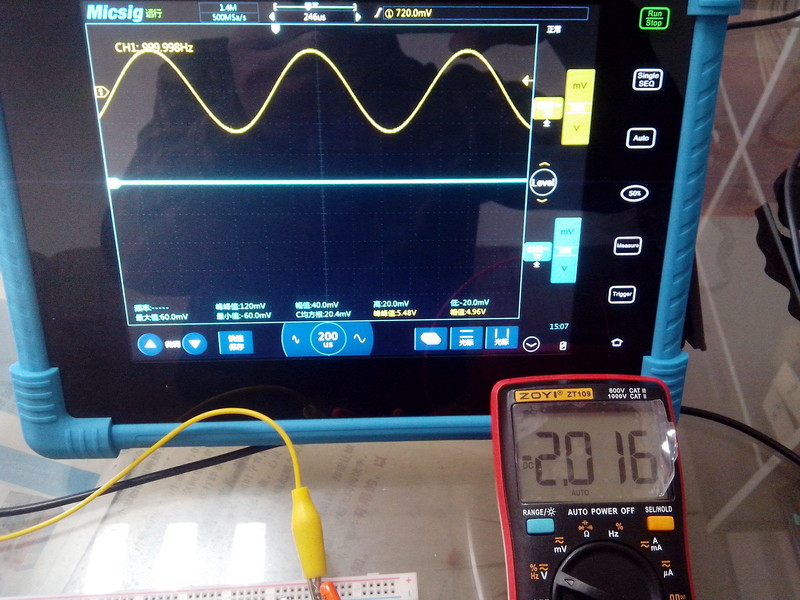

1kHz，5v输入，输出2v

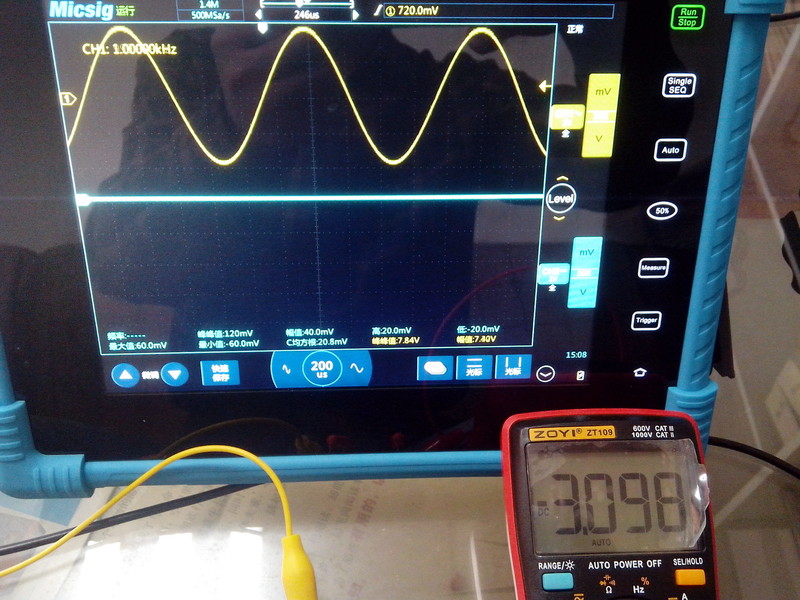

1kHz，7.5v输入，输出3.1v

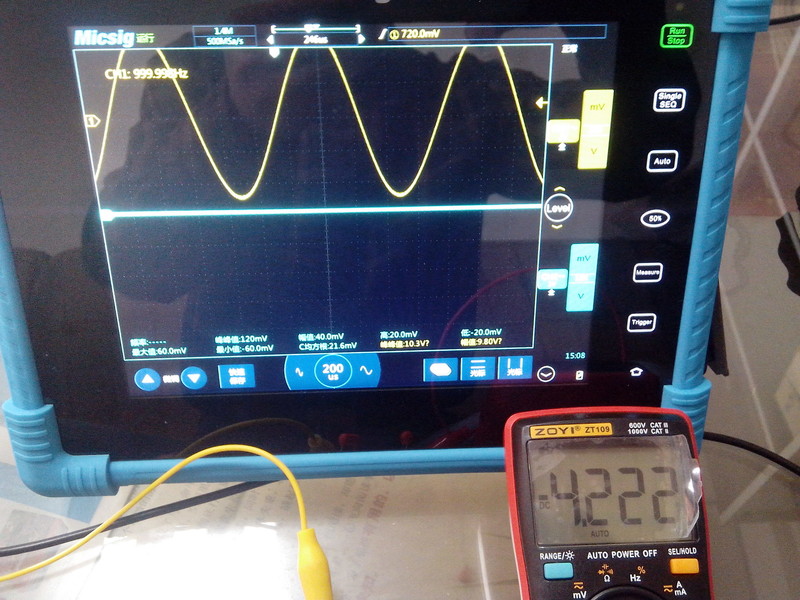

1kHz，10v输入，输出4.2v
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（8）

szb314 数字梦想家E 2019-3-27 09:17:36
示波器求赠送
2019-3-27 09:17:36 回复
光速飞行 数字大神J 2019-3-27 09:57:41
你这是玩，交流还直流，输入，输出都交流，万用表又是直流，这是整流后的电压吗？
2019-3-27 09:57:41 回复
人艰不拆 楼主     数字王者I 2019-3-27 09:59:54
光速飞行 发表于 2019-3-27 09:57
你这是玩，交流还直流，输入，输出都交流，万用表又是直流，这是整流后的电压吗？ ...

交流变直流啊，变相测量交流电压
2019-3-27 09:59:54 回复
光速飞行 数字大神J 2019-3-27 10:11:39
本帖最后由 光速飞行 于 2019-3-27 11:00 编辑
人艰不拆 发表于 2019-3-27 09:59
交流变直流啊，变相测量交流电压

这么小的交流电压测量，还要变直流，太落后了，现在真有效值表多的是，直测不好吗，还要这种落后的整流探头。
2019-3-27 10:11:39 回复
人艰不拆 楼主     数字王者I 2019-3-27 10:14:04
光速飞行 发表于 2019-3-27 10:11
这么小的交流电压测量，还要变直流，太落后了，现在真有效值表多的是，直测不好吗，还要这种落的整流探头 ...

哈哈，试着玩嘛，先进的不会啊
2019-3-27 10:14:04 回复
光速飞行 数字大神J 2019-3-27 10:20:39
人艰不拆 发表于 2019-3-27 10:14
哈哈，试着玩嘛，先进的不会啊

你的示波器不是吗？明明示波器，都显示有了，还用变吗？，这不要是把先进的变成落后吗，这样子玩不好吧。
2019-3-27 10:20:39 回复
chen131578 数字精灵G 2019-3-27 11:17:15
参考Fluke85RF，最高到500MHz。
2019-3-27 11:17:15 回复
人艰不拆 楼主     数字王者I 2019-3-27 11:29:51
chen131578 发表于 2019-3-27 11:17
参考Fluke85RF，最高到500MHz。

哈哈，不需要那么高，贫穷限制了我的想像力
2019-3-27 11:29:51 回复
