信号发生器的最小占比问题

*发表于：2019-4-4 09:01:45* 2354 · 发表于：2019-4-4 09:01:45

您需要登录才可以下载或查看，没有账号？立即注册

x

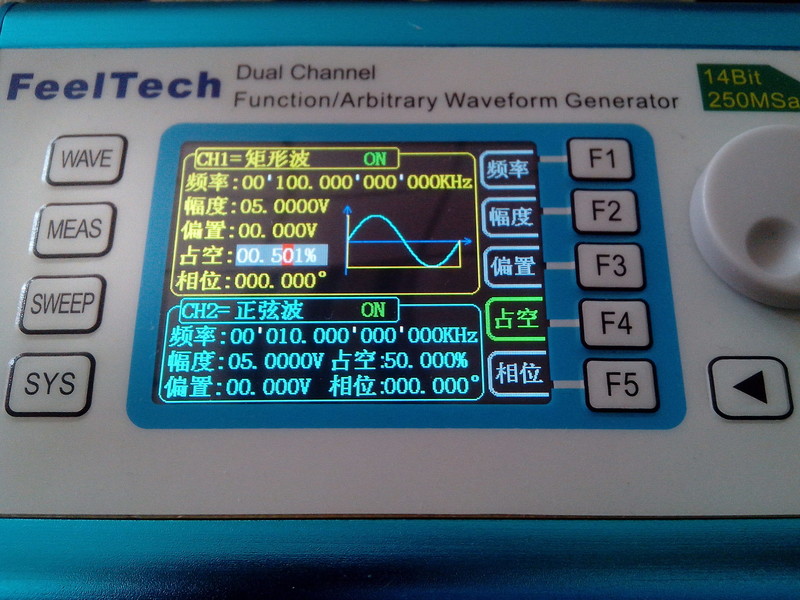

先研究下占比测试，100K，占比0.5%

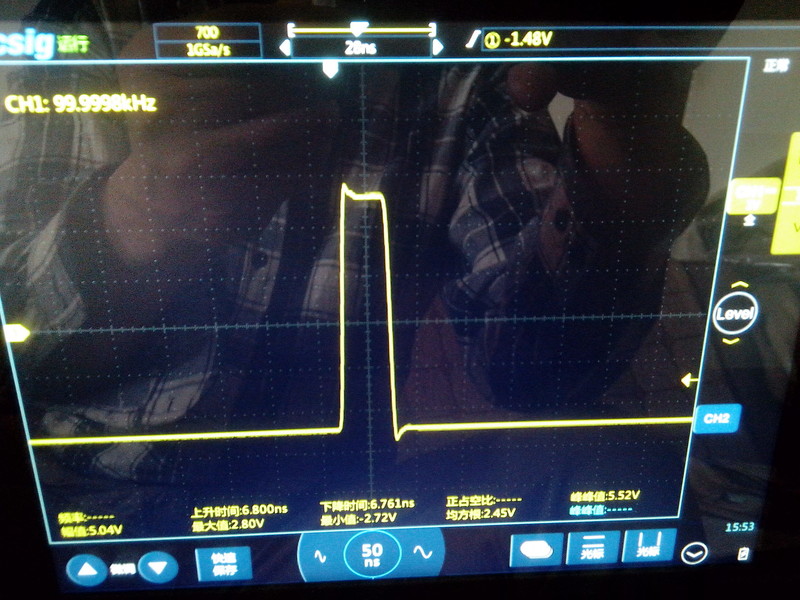

能捕捉到高电平，高电平这时的宽度应该是50ns
显示看也就是这个样子吧

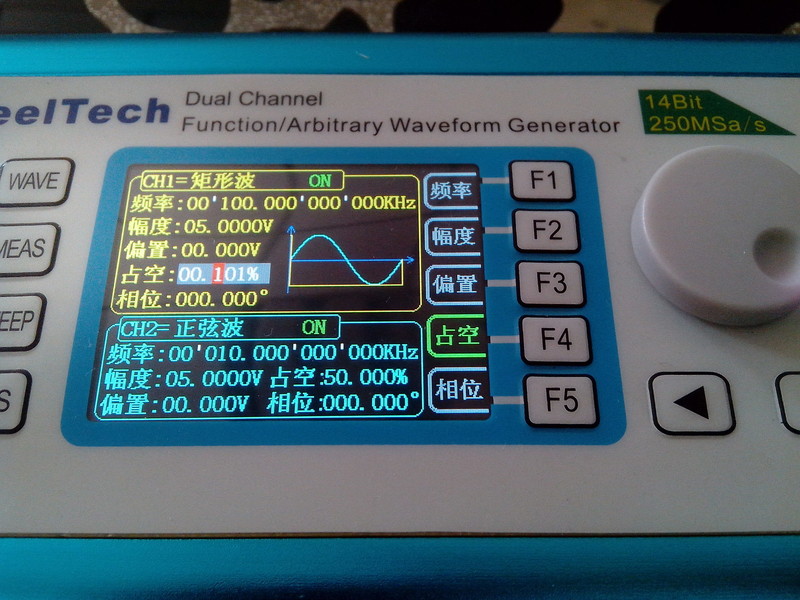

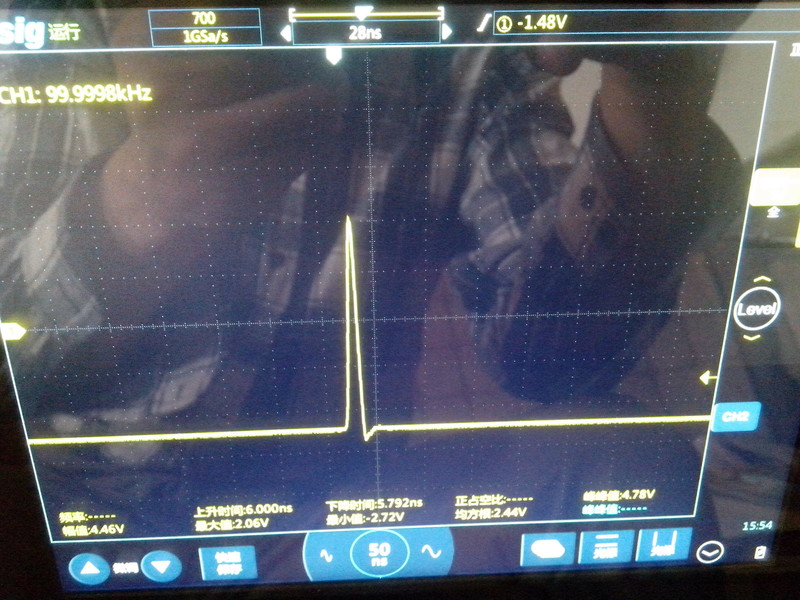

100k，0.1%占比

也能捕获，这个高电平宽度是10ns

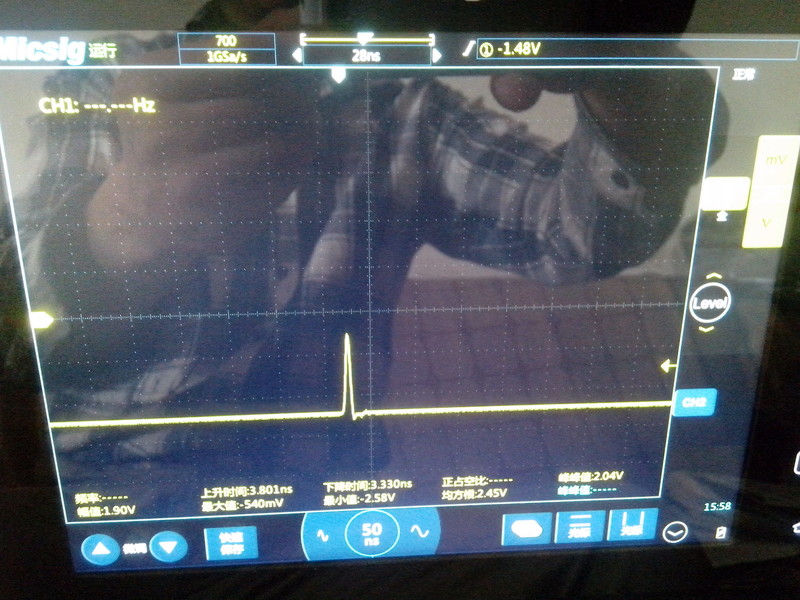

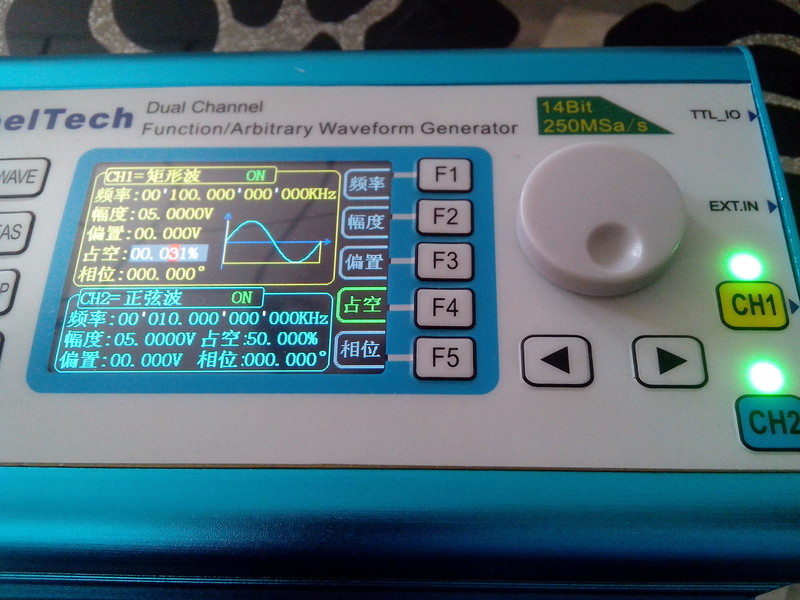

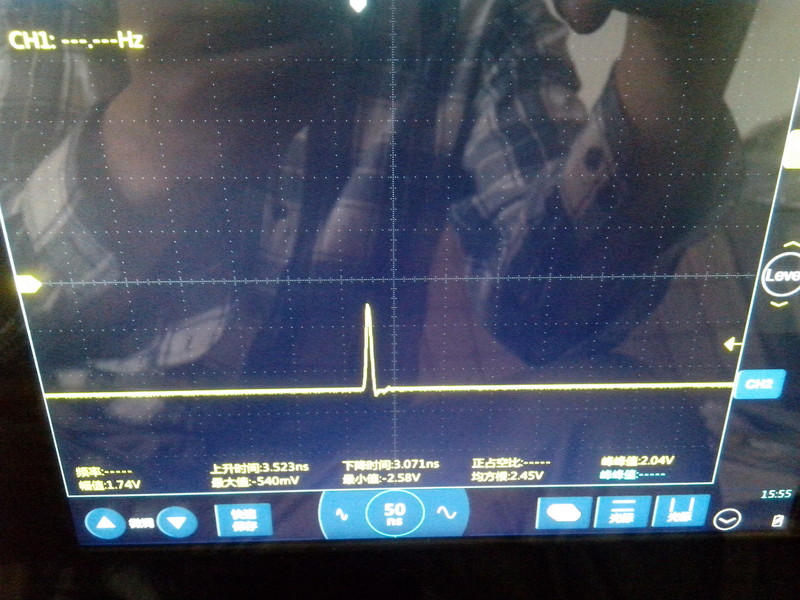

100k，占比0.03%，

也能捕获，但是这个电平低了很多，这时高电平宽度是3ns，显示显然不成比例
因为前后沿的延迟都是这个量级了

比这个占比再低，就很难捕获了，而且也没什么意义了
不知实际上信号发生器输出的高电平高度达不达标

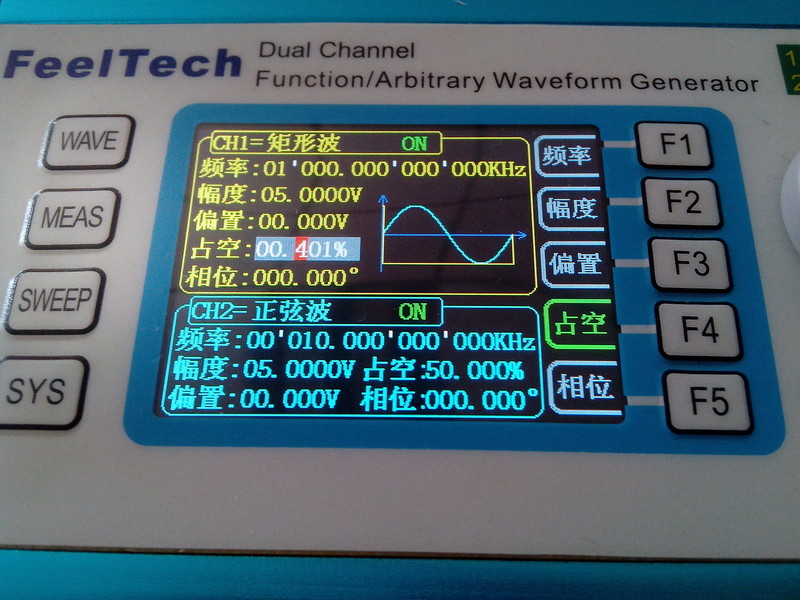

1Mhz，占比0.4%

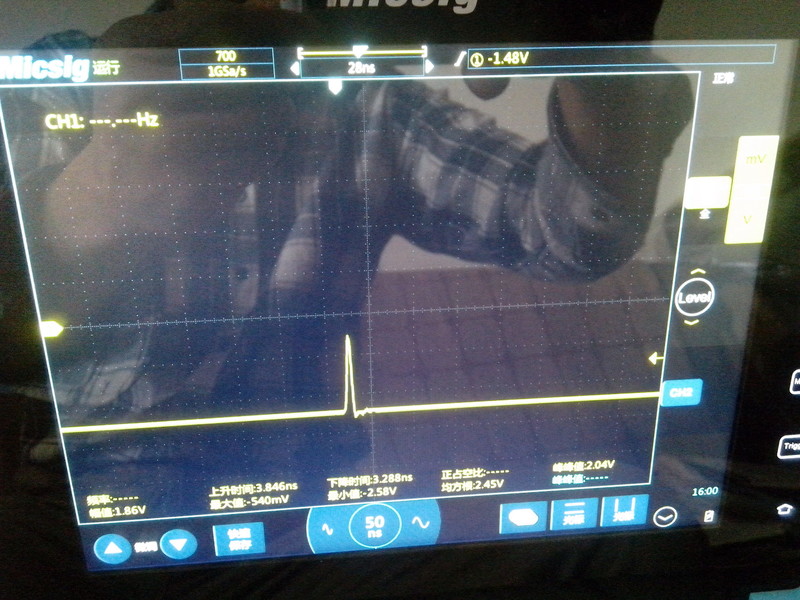

就是上面100k，占比0.03%的效果，因为高电平宽度一样的

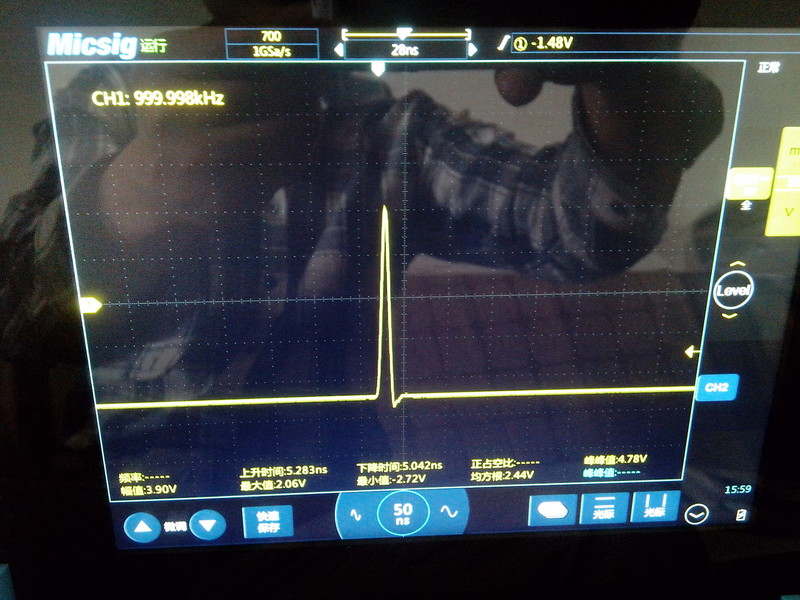

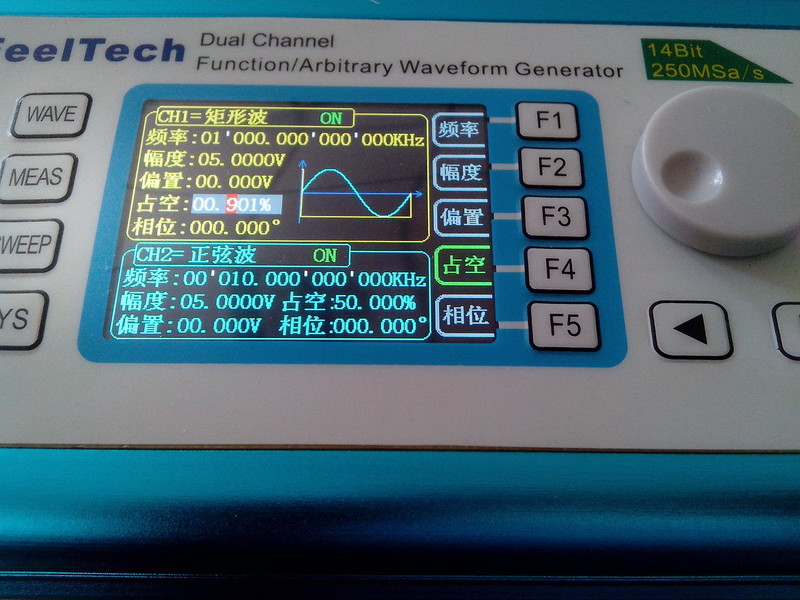

1Mhz，占比0.9%

这样子

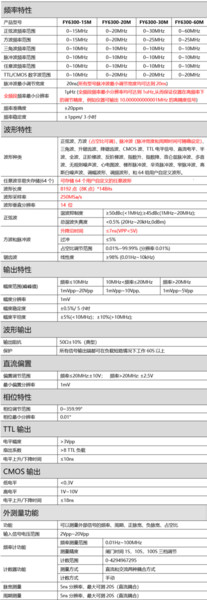

因为厂家的指标是升降沿时间小于等于7ns
所以它的极低占比在高频下是没有意义的

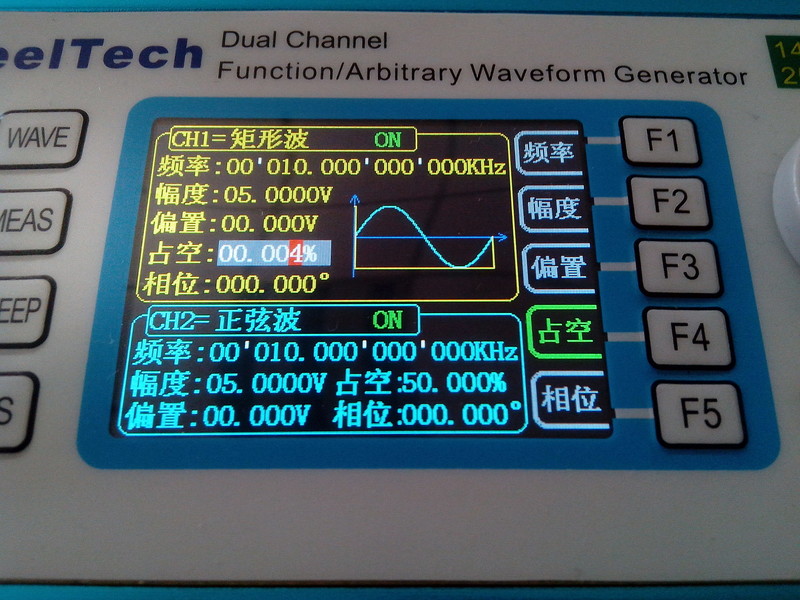

10k，0.004%

相当于宽度4ns，所以也就这样

散淡021 · 2019-4-5 20:55:41

谢谢分享！
小于10nS？你的波波正常。（这是看看波波的情况，不错的思路）

不知道到我的老信号源能调这么小吧

人艰不拆 · 2019-4-6 10:45:14

散淡021 发表于 2019-4-5 20:55
谢谢分享！
小于10nS？你的波波正常。（这是看看波波的情况，不错的思路）

我想只要输出频率高够，就可以吧
