用两个仪器配合证明精密老电阻的电感较大

发表于：2019-4-9 08:57:55 4360
电子电路
技术类别: 测量相关
关键字: 精密老电阻

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
图中这种老的精密电阻低频应用还行，高频是不合适的，
因为它电感较大，虽然可能在制作时已经做了消除电感的措施，但是，还是不很理想

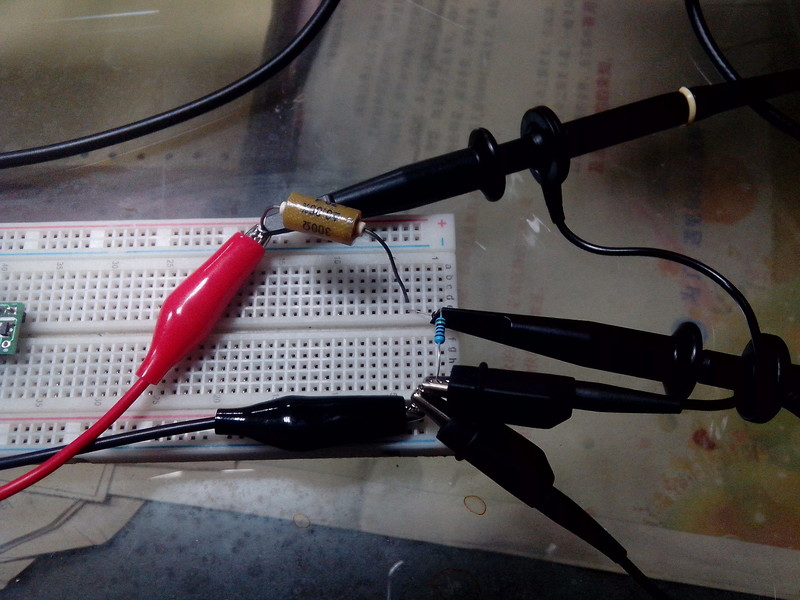

我们用这个两个电阻的分压电路看看 IMG_20120522_183058.jpg


示波器里蓝色通道时总的输入信号，黄色是色环电阻上的分压信号

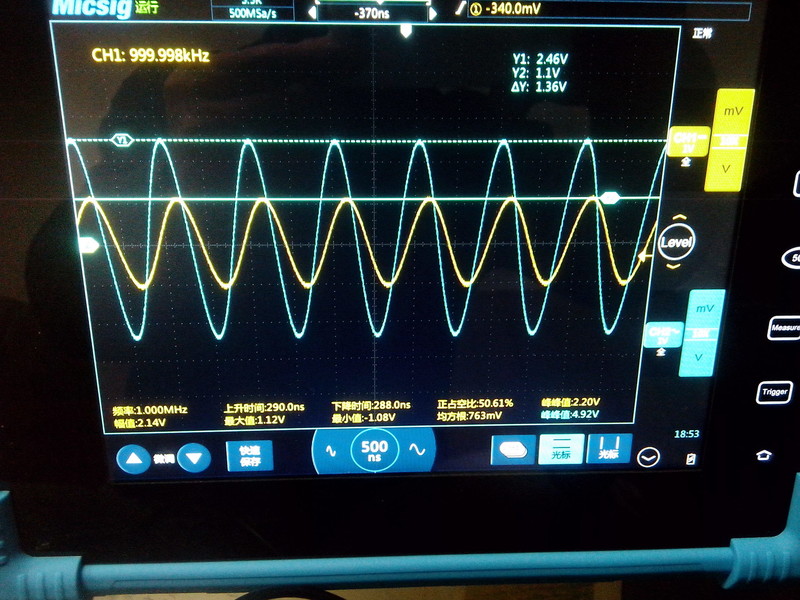

1Mhz时的比例

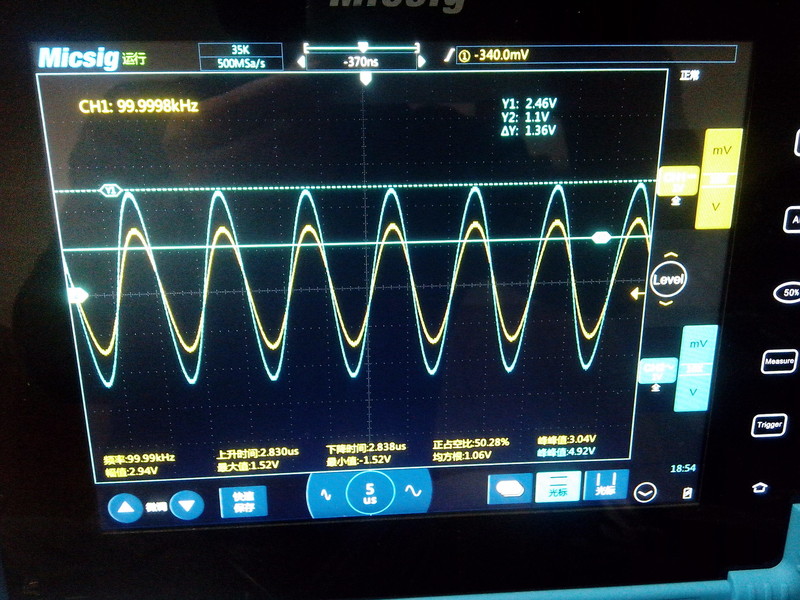

频率降低10倍，100khz，黄色色环电阻上的分压比例提高，就是
老精密电阻的阻值减小了，因为它在高频时存在两个阻抗，一个是标称电阻
一个是自身电感，频率越高，自身电感的感抗越大，总的阻抗越大，
频率下降，总阻抗就会变小
这时黄色分压峰峰3.04v

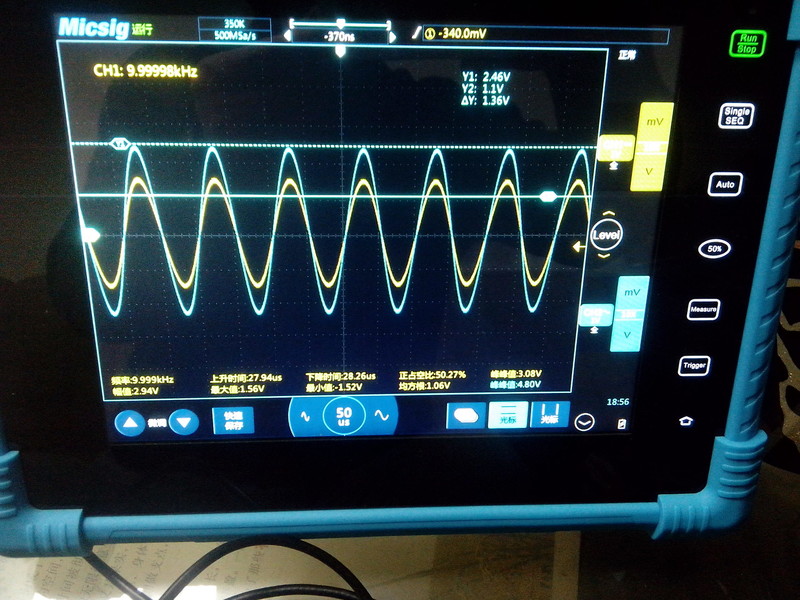

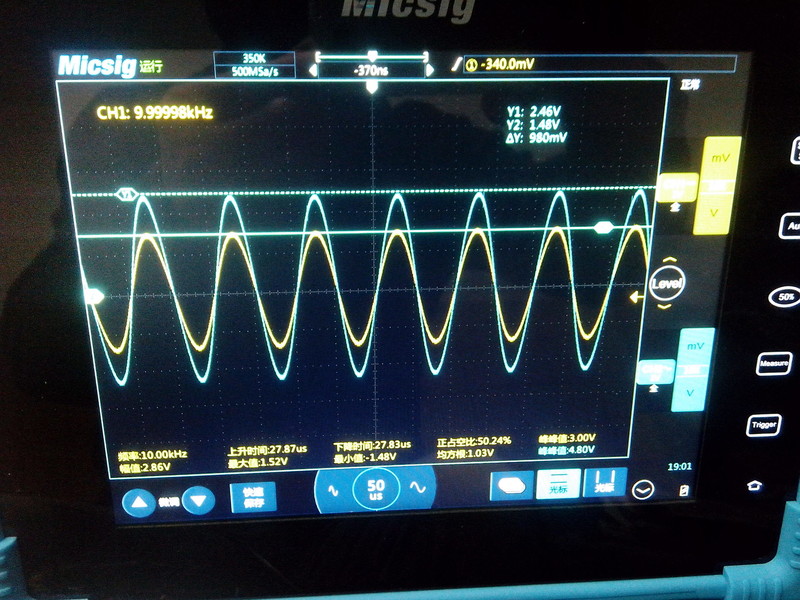

10khz，这时黄色分压3.08v，其实通过这个变化也可以大致算出它的感抗的大小
进而算出自身电感量，我就不细致研究了
因为输入信号电压也有一些变化，不好计算了

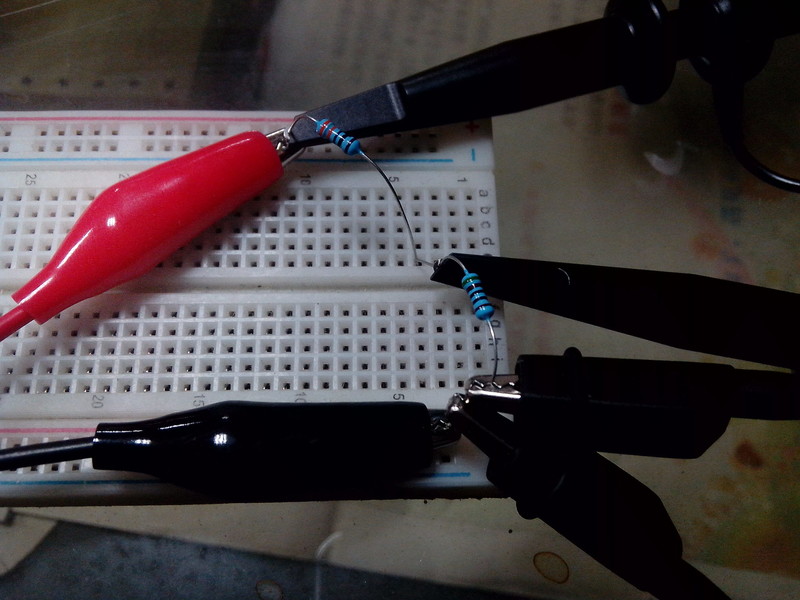

换个色环电阻比较一下


10khz时的分压比

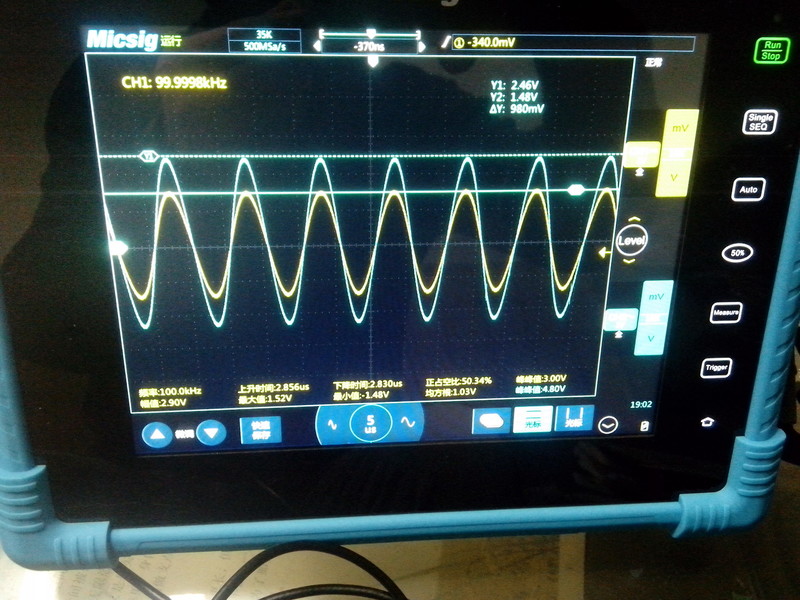

100khz

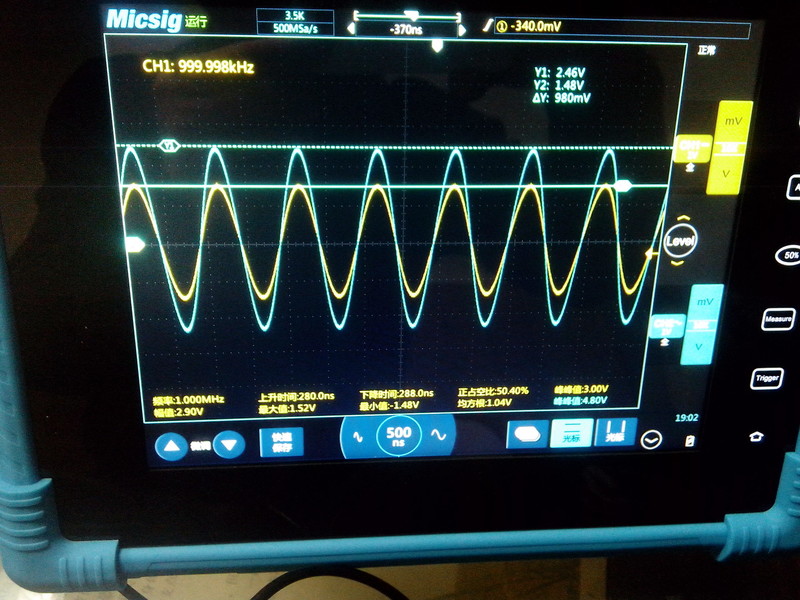

1Mhz

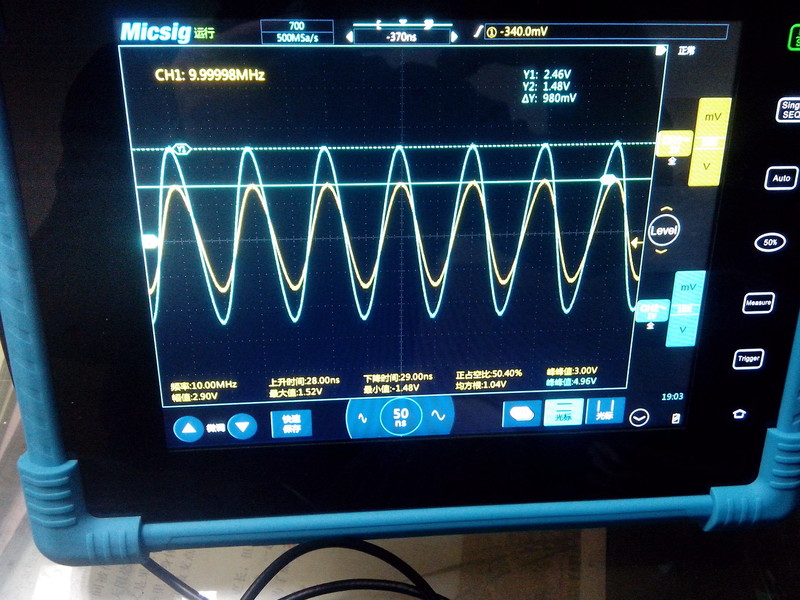

10Mhz，4个频段，分压比基本是没有任何变化的


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

yangsen 数字大师F 2019-4-9 11:15:54
RX系列电阻？这电阻是绕线电阻，本来就不是用在高频上的，高频特性差是正常的。不过人家低温漂啊，耐高过载啊，低噪声啊
2019-4-9 11:15:54 回复
wgsd 数字大神J 2019-4-9 11:27:45
本帖最后由 wgsd 于 2019-4-9 11:52 编辑

新的也一样，就同LTZ1000与大功率稳压二极管比输出电流一样也的败下阵来。
2019-4-9 11:27:45 回复
勇闯沙滩 数字大神J 2019-4-9 12:36:50
没看见图片也好认识认识。
2019-4-9 12:36:50 回复
人艰不拆 楼主     数字王者I 2019-4-9 12:38:50
yangsen 发表于 2019-4-9 11:15
RX系列电阻？这电阻是绕线电阻，本来就不是用在高频上的，高频特性差是正常的。不过人家低温漂啊，耐高过载 ...

哈哈，再没点长处，还混不混了
2019-4-9 12:38:50 回复
5free 数字大师F 2019-4-9 12:50:37
一直想买几个做标准电阻来着
2019-4-9 12:50:37 回复
西林迷 数字精灵G 2019-4-9 14:03:07
长见识了
老电阻我也有几个，但是只能用来用表看，其他的不会玩
2019-4-9 14:03:07 回复
wgsd 数字大神J 2019-4-9 14:24:29
人艰不拆 发表于 2019-4-9 12:38
哈哈，再没点长处，还混不混了

混的可很好了，比你那个对比电阻身价可要高几百不止呀。
2019-4-9 14:24:29 回复
人艰不拆 楼主     数字王者I 2019-4-9 14:59:29
wgsd 发表于 2019-4-9 14:24
混的可很好了，比你那个对比电阻身价可要高几百不止呀。

这种2-3元钱一个，那个1-2分钱一个，量大更便宜
2019-4-9 14:59:29 回复
wgsd 数字大神J 2019-4-9 17:21:27
人艰不拆 发表于 2019-4-9 14:59
这种2-3元钱一个，那个1-2分钱一个，量大更便宜

拆机价吧，新的可要好几倍了，那个拆机只能进垃圾箱了。
2019-4-9 17:21:27 回复
人艰不拆 楼主     数字王者I 2019-4-9 17:55:32
wgsd 发表于 2019-4-9 17:21
拆机价吧，新的可要好几倍了，那个拆机只能进垃圾箱了。

哈哈，拆机的就不好吗，也不能一概而论吧
2019-4-9 17:55:32 回复
wgsd 数字大神J 2019-4-9 18:48:17
人艰不拆 发表于 2019-4-9 17:55
哈哈，拆机的就不好吗，也不能一概而论吧

我是说那个1分钱的货，有还再拆机卖的吗？基本上都不拆直接垃圾箱。
2019-4-9 18:48:17 回复
人艰不拆 楼主     数字王者I 2019-4-9 18:54:25
wgsd 发表于 2019-4-9 18:48
我是说那个1分钱的货，有还再拆机卖的吗？基本上都不拆直接垃圾箱。

电阻就是1-2分钱一只吧，新的
2019-4-9 18:54:25 回复
表述 数字精灵G 2019-4-17 09:30:59
以前的老电阻箱里面用的都是线绕电阻，也存在同样的问题，有时候用电阻箱调试好电路以后，接上一个同样阻值的电阻后，参数会发生明显的变化，使用时候必须要注意。
2019-4-17 09:30:59 回复
人艰不拆 楼主     数字王者I 2019-4-17 10:30:46
表述 发表于 2019-4-17 09:30
以前的老电阻箱里面用的都是线绕电阻，也存在同样的问题，有时候用电阻箱调试好电路以后，接上一个同样阻值 ...

哈哈，是呀
2019-4-17 10:30:46 回复
喜欢就好 数字巨人H 2020-9-30 23:41:31
有些拆机元器件经过老化稳定性挺好的
2020-9-30 23:41:31 回复
