试验用4148做万用表高频探头

发表于：2019-4-15 08:16:33 5932
万用表
主题类别: 实测（简单)
仪表品牌: 其它品牌
显示方式: 示波表
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
高频探头就是给万用表做的附件，用来测量高频交流的电压，因为万用表一般只能测到
1khz，这是对它的频率范围的扩展

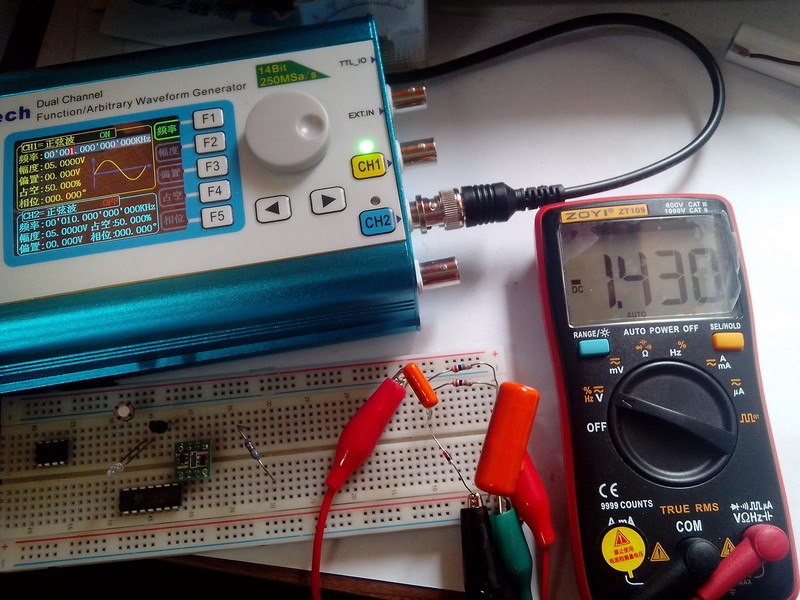

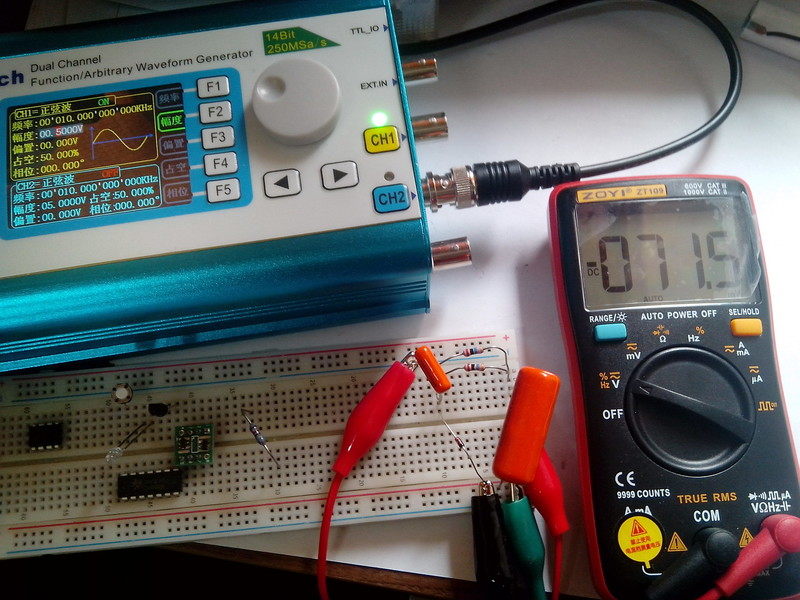

先用4148

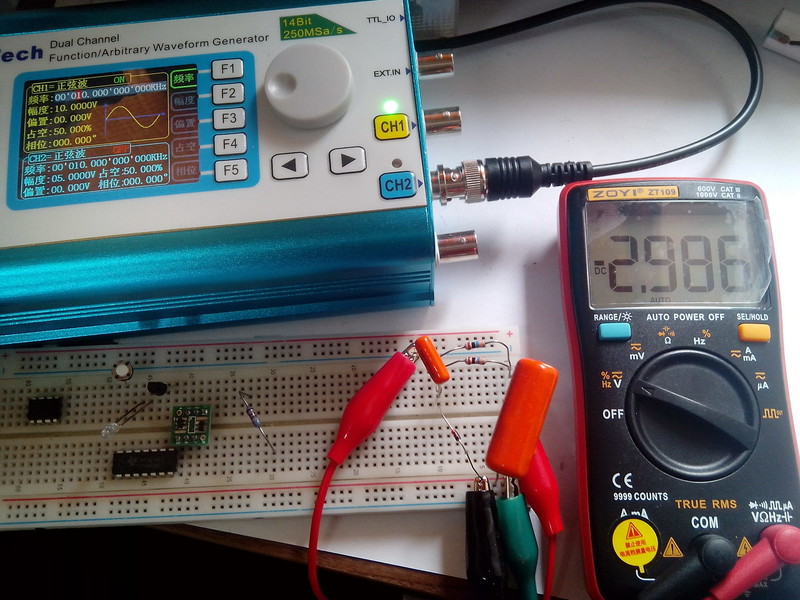

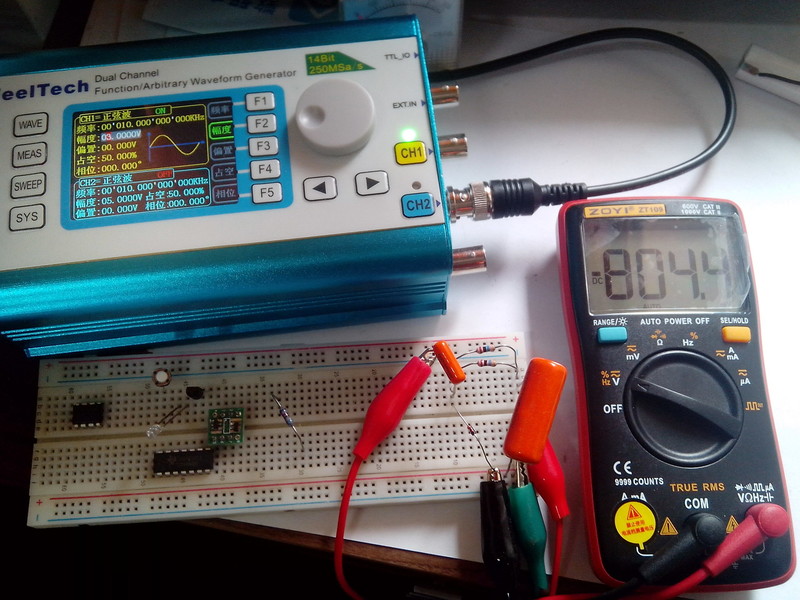

输入频率10khz，幅度10v峰峰值，探头输出2.986v
电路随意搭的，没有输入峰峰值与输出有效值之间的比例关系 IMG_20120106_055332.jpg

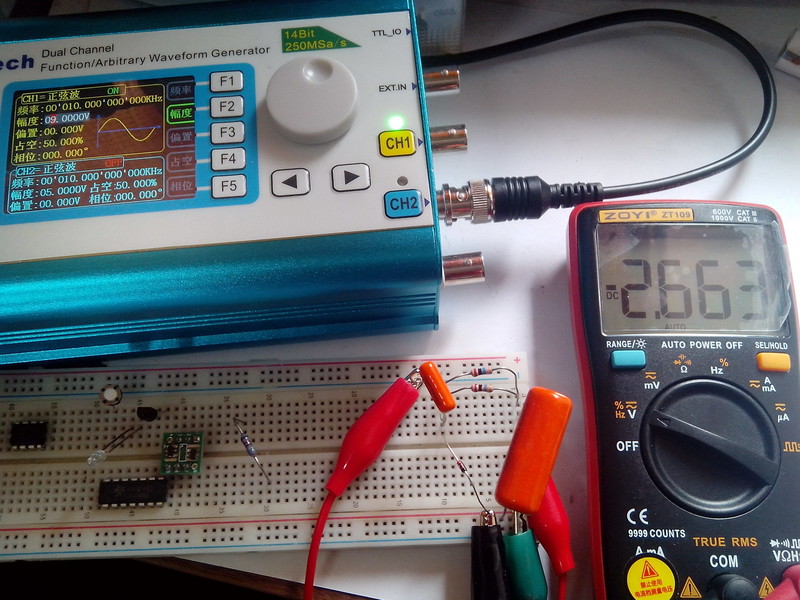

9v

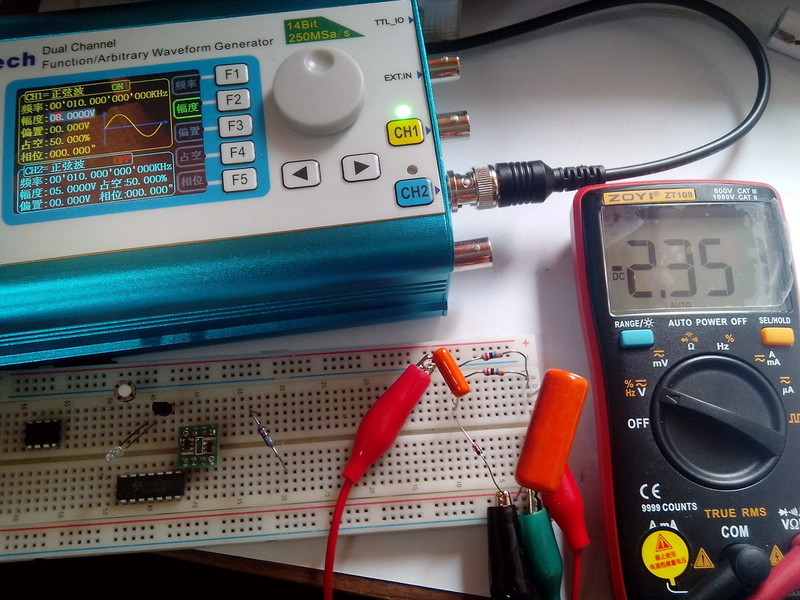

8v

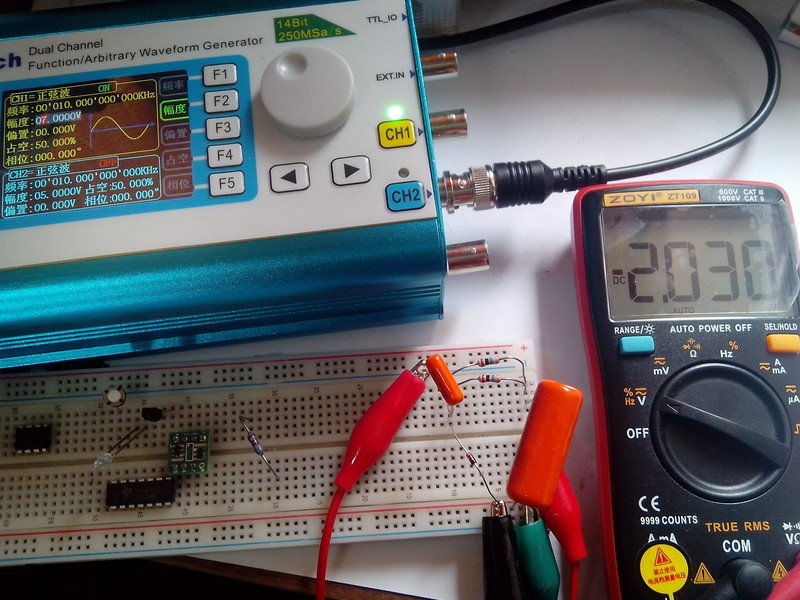

7v

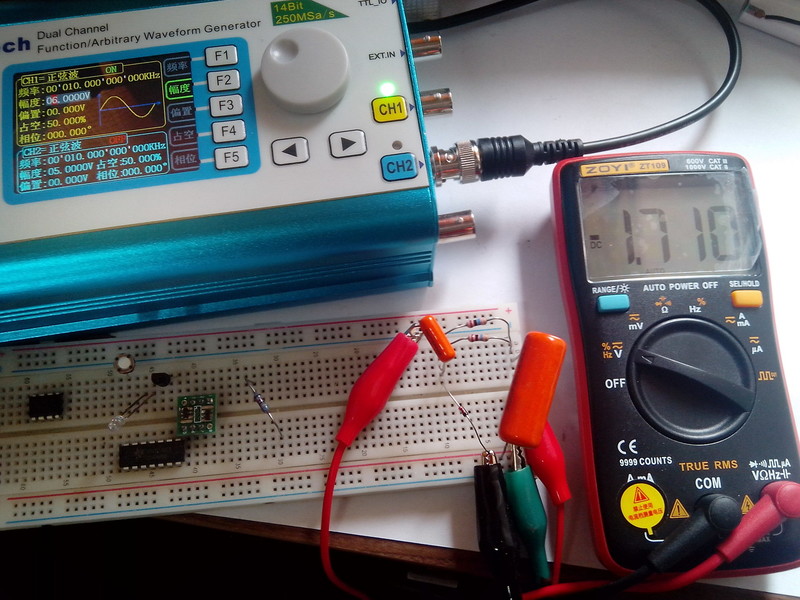

6v

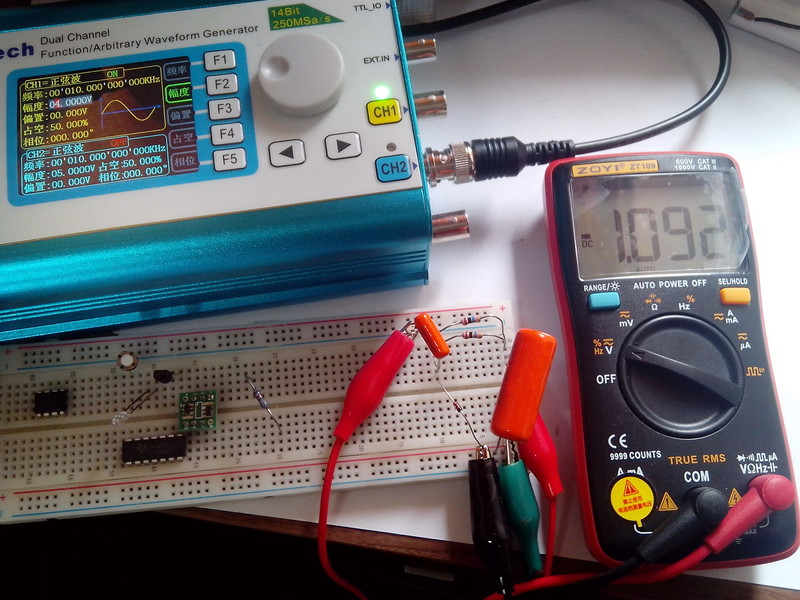

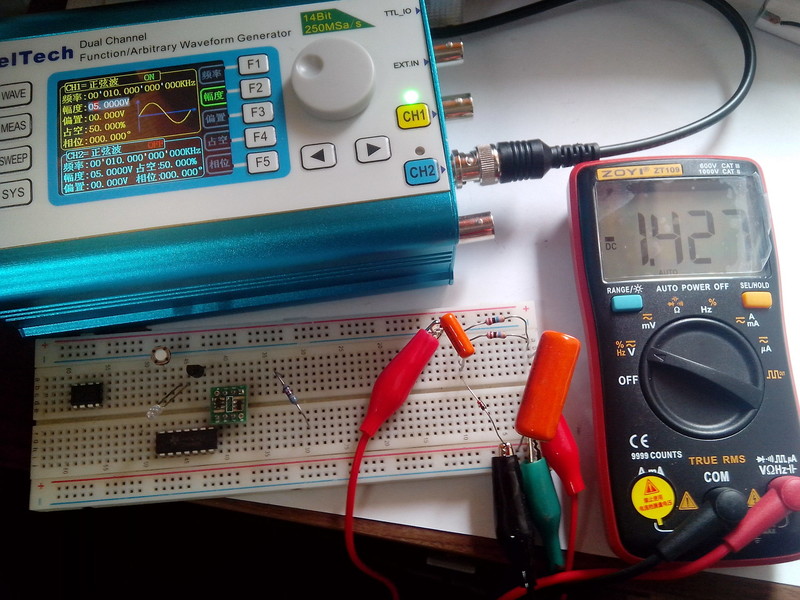

5v
4v
3v

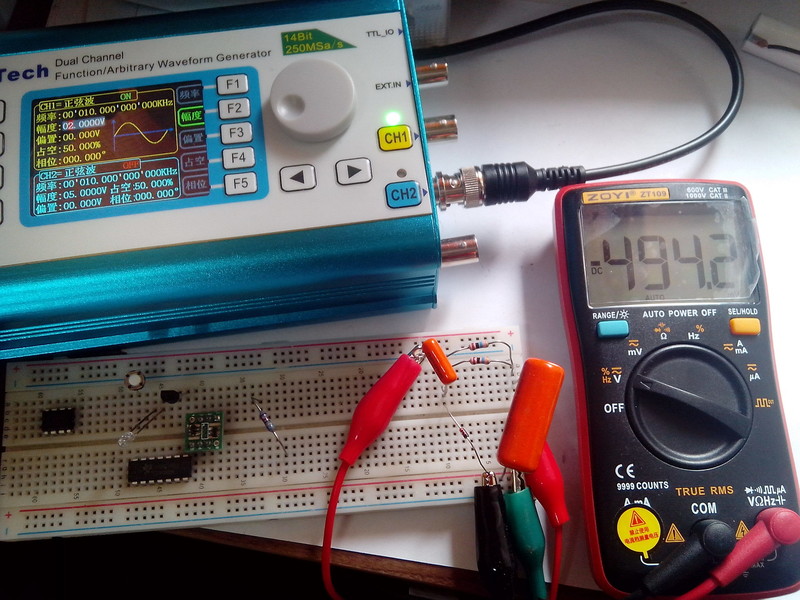

2v

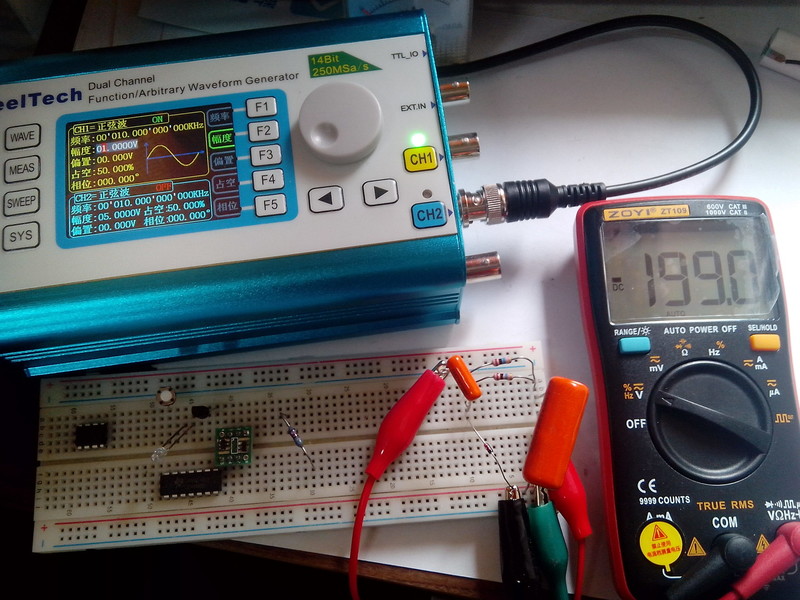

1v
0.5v

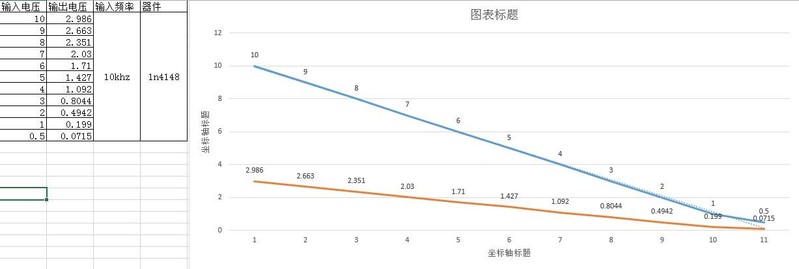

可以直接看这个表格，上面数据全在这里
这个粗略的表格可以看出输入与输出大致呈比例关系！

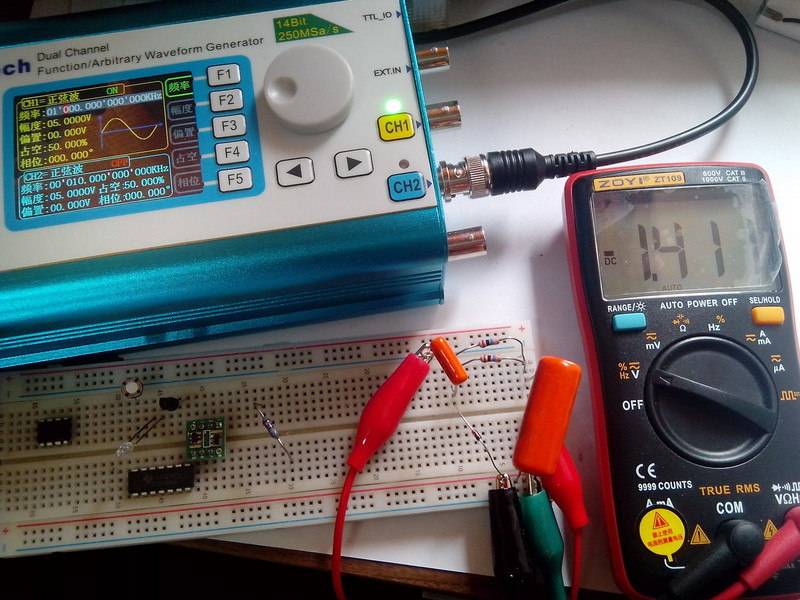

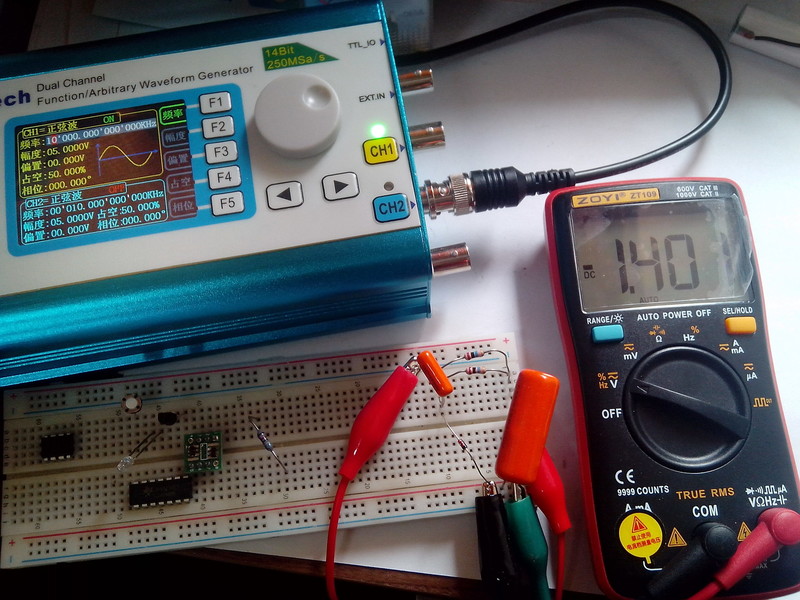

还是这个电路，改变输入频率，幅值固定在5v

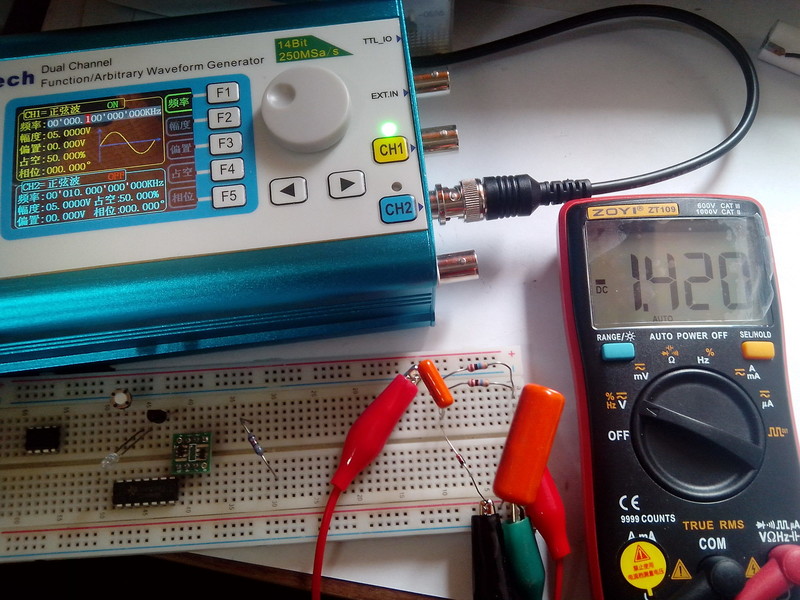

100hz

1khz

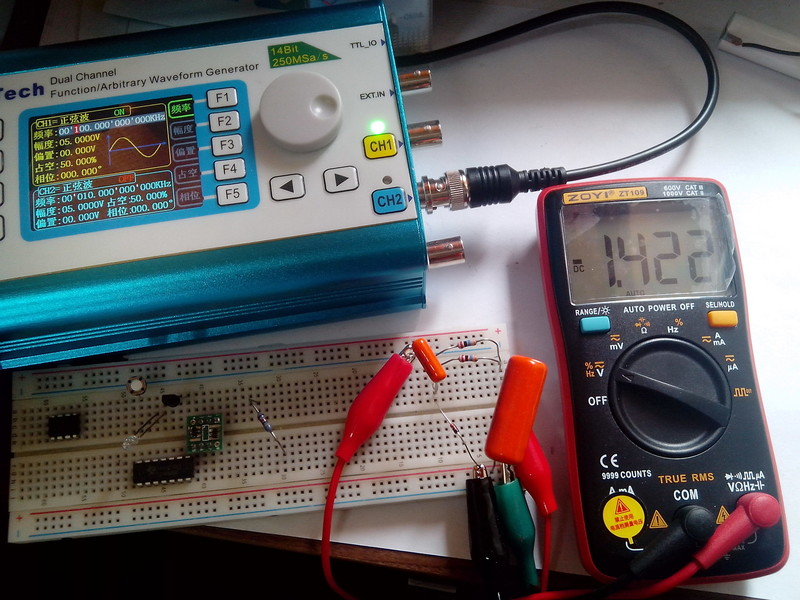

100khz
1Mhz
10Mhz

这是相关数据表格






收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

chen131578 数字精灵 2019-4-15 12:50:03
看表格，10MHz不成问题。再高的频率100MHz不知怎样？
2019-4-15 12:50:03 回复
锐意如风 数字探长 2019-4-15 14:52:10
楼主有信号发生器，不挑战下频率档对1Vpp的正弦波频率测量上限吗？
2019-4-15 14:52:10 回复
wgsd 数字大神 2019-4-15 15:05:01
chen131578 发表于 2019-4-15 12:50
看表格，10MHz不成问题。再高的频率100MHz不知怎样？

这个与线路板的寄生电容和4148的结电容有关，工作到30~40MHz问题不大。
2019-4-15 15:05:01 回复
人艰不拆 楼主     数字王者 2019-4-15 15:05:20
锐意如风 发表于 2019-4-15 14:52
楼主有信号发生器，不挑战下频率档对1Vpp的正弦波频率测量上限吗？

哈哈，那个试过了，我没好表，2Khz都落马了
2019-4-15 15:05:20 回复
光速飞行 数字大神 2019-4-15 15:47:35
本帖最后由 光速飞行 于 2019-4-15 15:57 编辑

这种方法很老了，500型，指针表，交流档就是这样子，原装的二个二极管，能测量到30K左右频率，换成了1N4148就能测量到100K的频率。但真有效值就不一定准了。
2019-4-15 15:47:35 回复
人艰不拆 楼主     数字王者 2019-4-15 15:55:11
光速飞行 发表于 2019-4-15 15:47
这种方法很老了，500型，指针表，交流档就是这样子，原装的二个二极管，能测量到30K左右频率，换成了1N4148 ...

老管子是不行啊
2019-4-15 15:55:11 回复
光速飞行 数字大神 2019-4-15 15:59:12
本帖最后由 光速飞行 于 2019-4-15 16:01 编辑
人艰不拆 发表于 2019-4-15 15:55
老管子是不行啊

新管是高频开关二极管，老管子开关管频率低很多是比不上新管子。
2019-4-15 15:59:12 回复
chen131578 数字精灵 2019-4-15 16:52:44
光速飞行 发表于 2019-4-15 15:47
这种方法很老了，500型，指针表，交流档就是这样子，原装的二个二极管，能测量到30K左右频率，换成了1N4148 ...

这种方法主要用于判断信号的有无。定性。
2019-4-15 16:52:44 回复
人艰不拆 楼主     数字王者 2019-4-15 16:56:31
chen131578 发表于 2019-4-15 12:50
看表格，10MHz不成问题。再高的频率100MHz不知怎样？

哈哈，那么高怎么都会有问题，问题就复杂了，1M足以
2019-4-15 16:56:31 回复
人艰不拆 楼主     数字王者 2019-4-15 16:57:39
chen131578 发表于 2019-4-15 16:52
这种方法主要用于判断信号的有无。定性。

哈哈，定量也不是不可能啊
2019-4-15 16:57:39 回复
光速飞行 数字大神 2019-4-15 17:00:28
chen131578 发表于 2019-4-15 16:52
这种方法主要用于判断信号的有无。定性。

正宗上海四厂表，就是交流电压档，不是付加档，不是什么定性，就是原装交流电压档。
2019-4-15 17:00:28 回复
chen131578 数字精灵 2019-4-15 17:08:01
光速飞行 发表于 2019-4-15 17:00
正宗上海四厂表，就是交流电压档，不是付加档，不是什么定性，就是原装交流电压档。 ...

看样老指针表的带宽比一般的数字表还好些。
2019-4-15 17:08:01 回复
光速飞行 数字大神 2019-4-15 18:50:25
chen131578 发表于 2019-4-15 17:08
看样老指针表的带宽比一般的数字表还好些。

是的，以前就是这个表，能修电视机扫描部份，开关电源也能测量，不好的表是测量不了这部份电路的。
2019-4-15 18:50:25 回复
ynkmzyl 数字大师 2019-4-15 23:51:33
这和带宽关系不大，最简单的平均值算法，承永芯片平均值能测出几兆信号有没有，只能定性，定量是不可能的，这是波的领域，自带真有效值的单片机0660却在3K~5K以后测量值归零，连定性都做不到了，高频响的万用表（典型61E、71E）交流档对几兆信号也只能测个有没有，定个性。
2019-4-15 23:51:33 回复
人艰不拆 楼主     数字王者 2019-4-16 08:07:08
ynkmzyl 发表于 2019-4-15 23:51
这和带宽关系不大，最简单的平均值算法，承永芯片平均值能测出几兆信号有没有，只能定性，定量是不可能的， ...

哈哈，关键波形千变万化，都是正弦波还好说
2019-4-16 08:07:08 回复

点评

ynkmzyl
不过人艰你真能水，有波了还一天天折腾这些没意义的
2019-4-16 10:29
ynkmzyl 数字大师 2019-4-16 10:21:54
人艰不拆 发表于 2019-4-16 08:07
哈哈，关键波形千变万化，都是正弦波还好说

虽然不能定量，却有实用意义，经常维修同一批板、器件，可以对比好机的数值大概判断相关好坏。总比测量值为0实用多了
2019-4-16 10:21:54 回复

点评

人艰不拆
哈哈，闲着也是闲着，怎么也是辛苦测的数据啊
2019-4-16 10:55
lv0712 数字斗士 2019-8-8 06:02:52
很多维修实践中，定性也能承担大任。
2019-8-8 06:02:52 回复
