实战万用表高频探头

*发表于：2019-4-22 09:12:41* 3634 · 发表于：2019-4-22 09:12:41

您需要登录才可以下载或查看，没有账号？立即注册

x

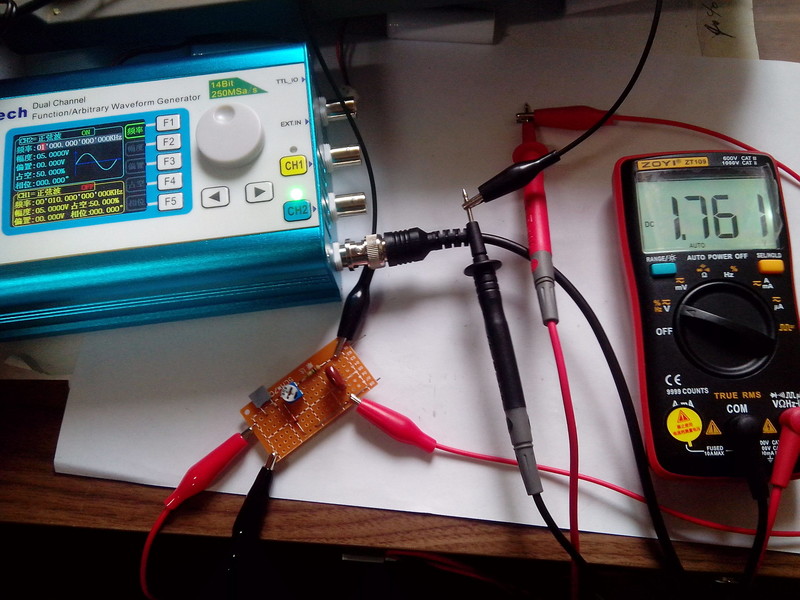

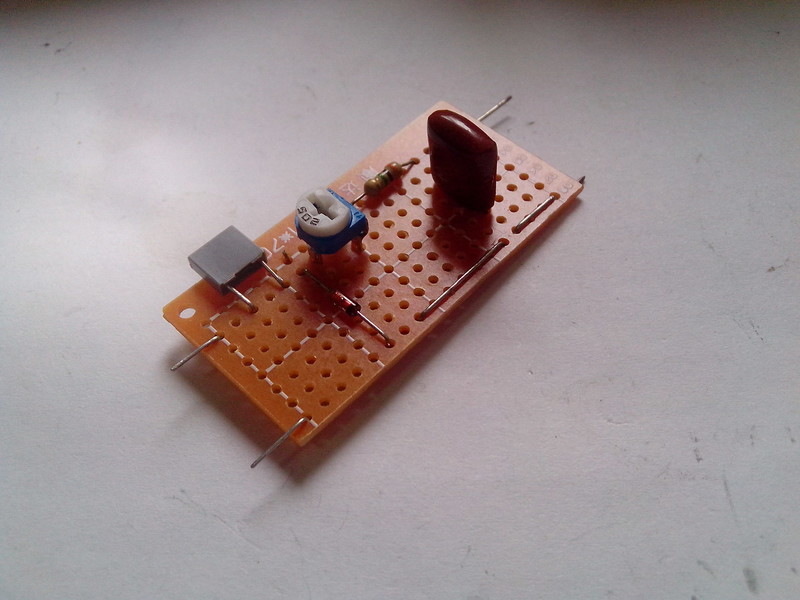

前段通过实验，效果还可以，下面实际做一个

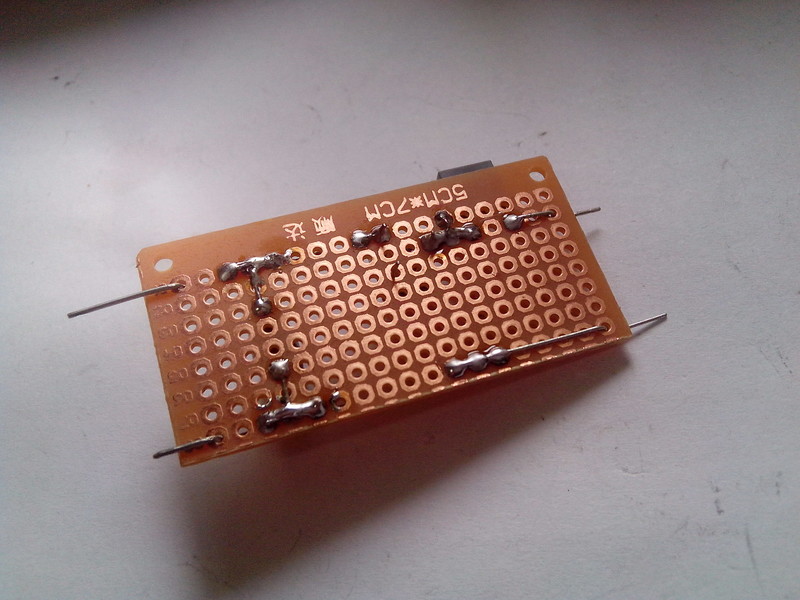

背面

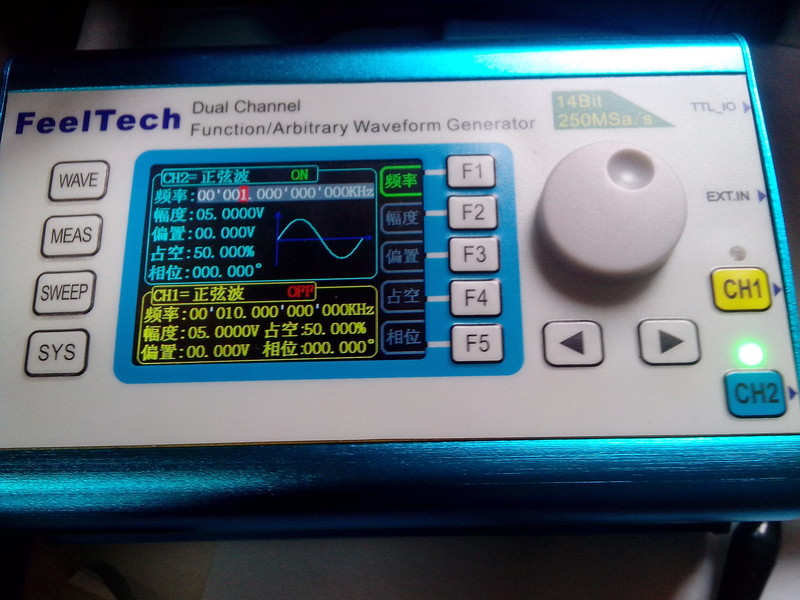

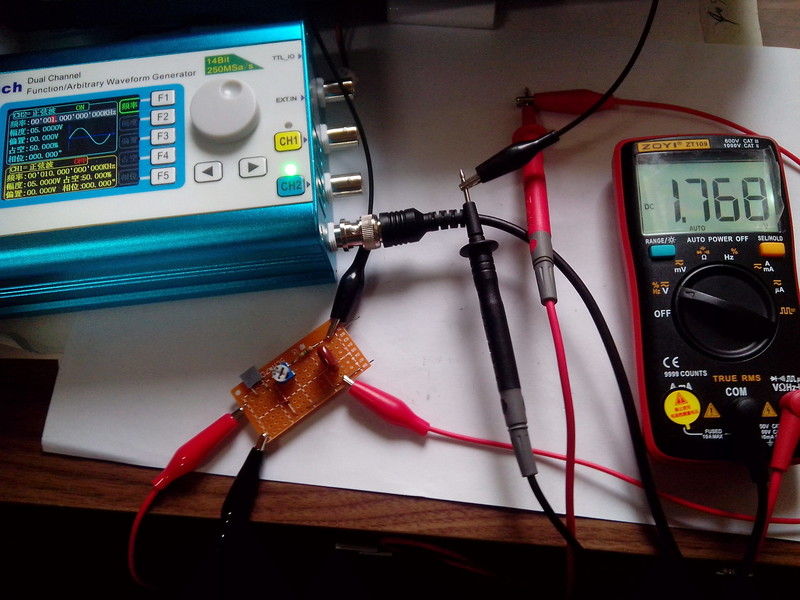

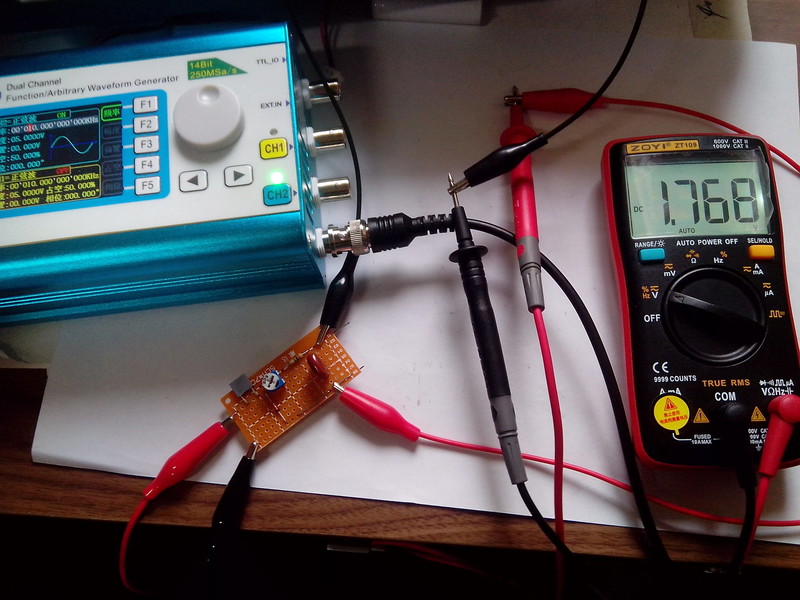

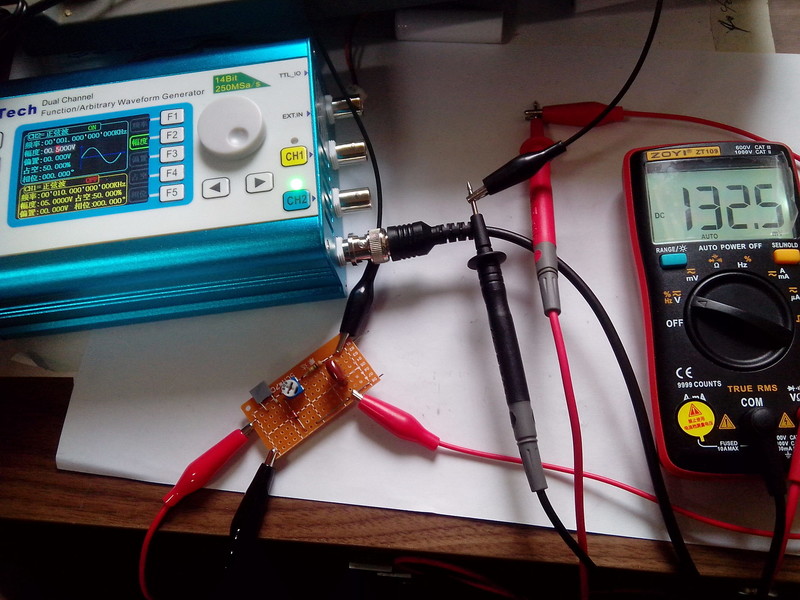

1Khz，5v，理论有效值1.767-1.768v

有电位器可调，调到这是数值

100hz，5v，

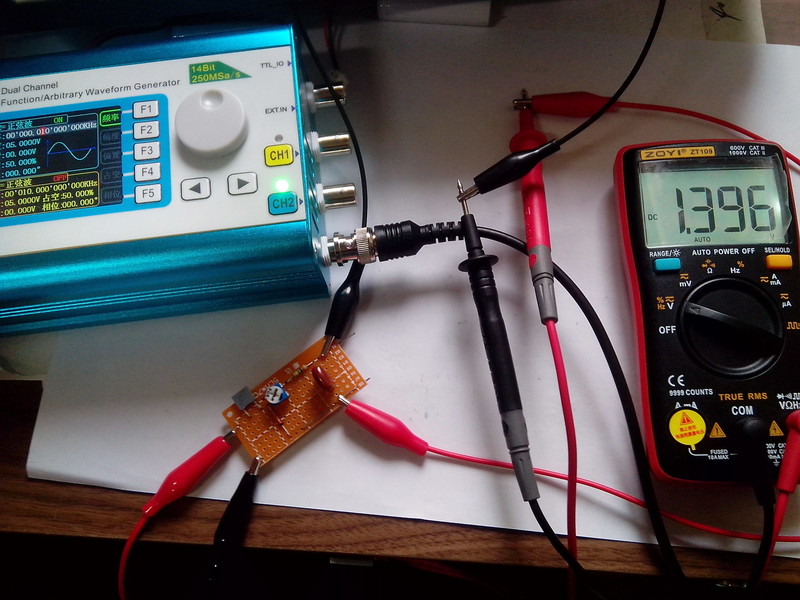

10hz，5v，
这时误差就比较大了，符合越到频率两极偏差越大的规律

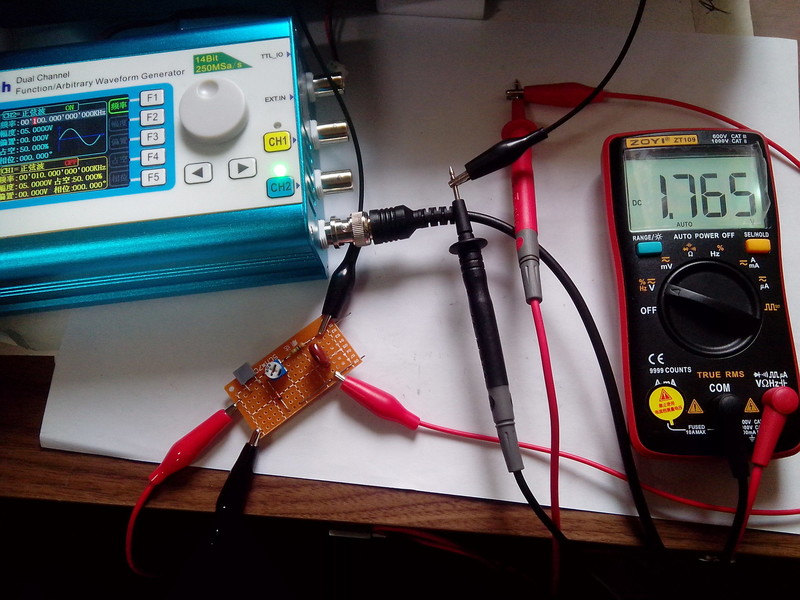

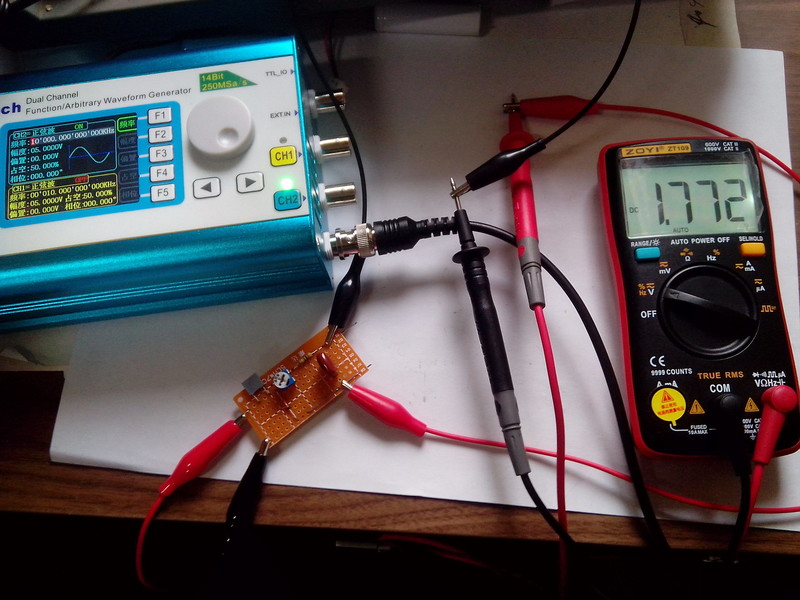

10Khz，5v，

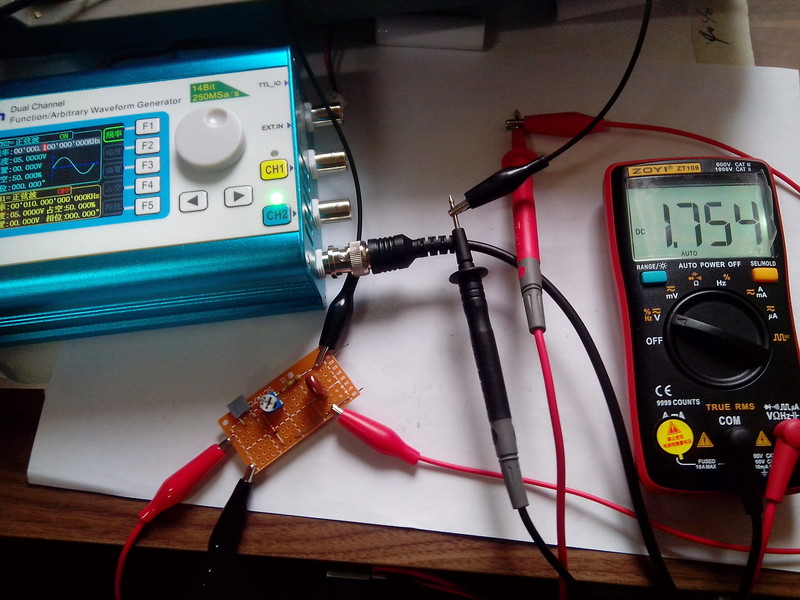

100Khz，5v，

1Mhz，5v

10Mhz，5v，输出电压竟然，加大了，哪位专家来解释一下这个现象！

小结：在1Khz到1Mhz范围内，输出响应比较平坦，这是很好的

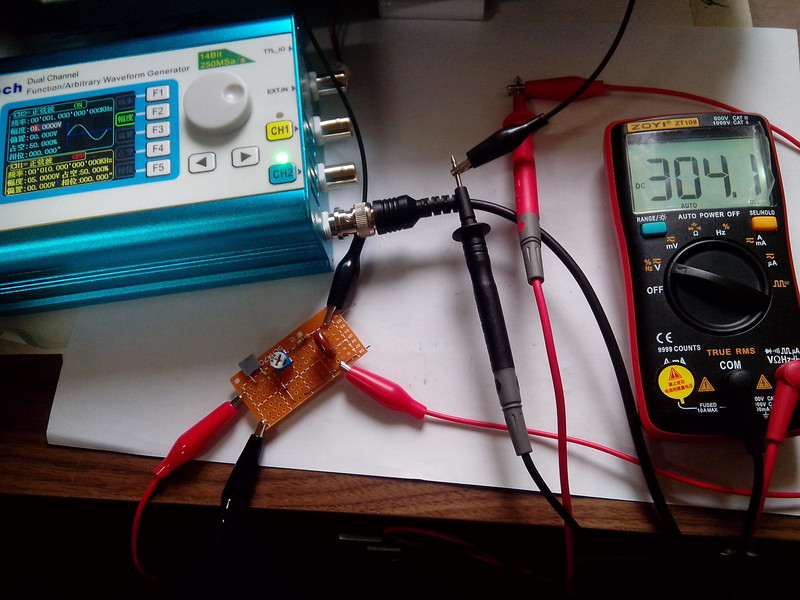

1Khz，1v，理论是353.5mv，误差较大

1Khz，0.5v，理论是176.7mv，误差较更大

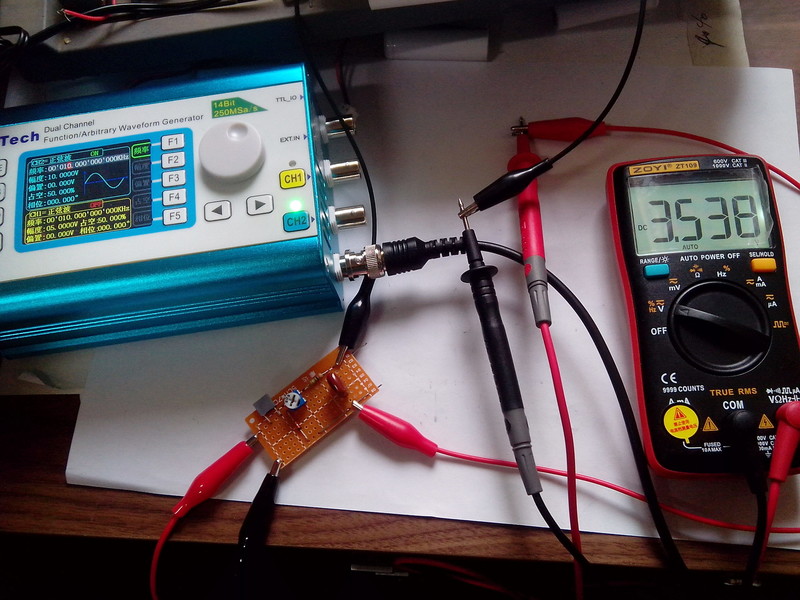

1Khz，10v，理论是3.535v

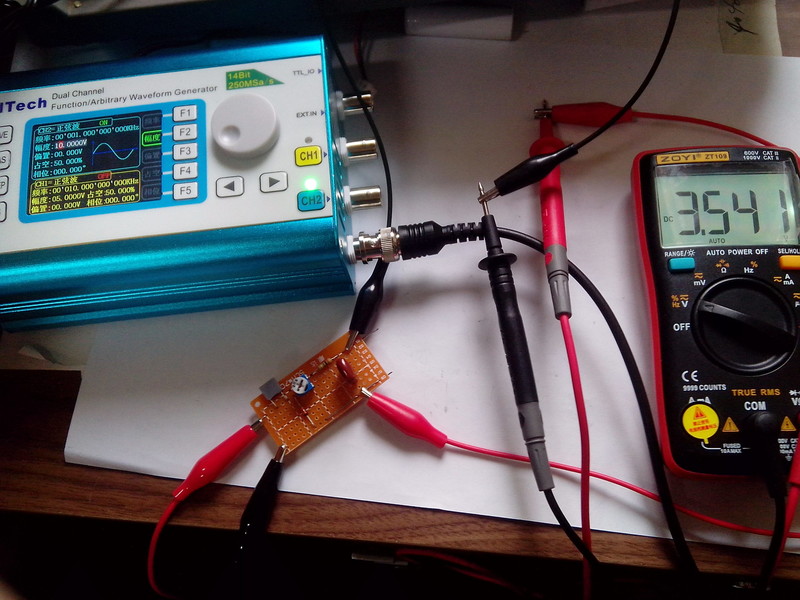

10Khz，10v

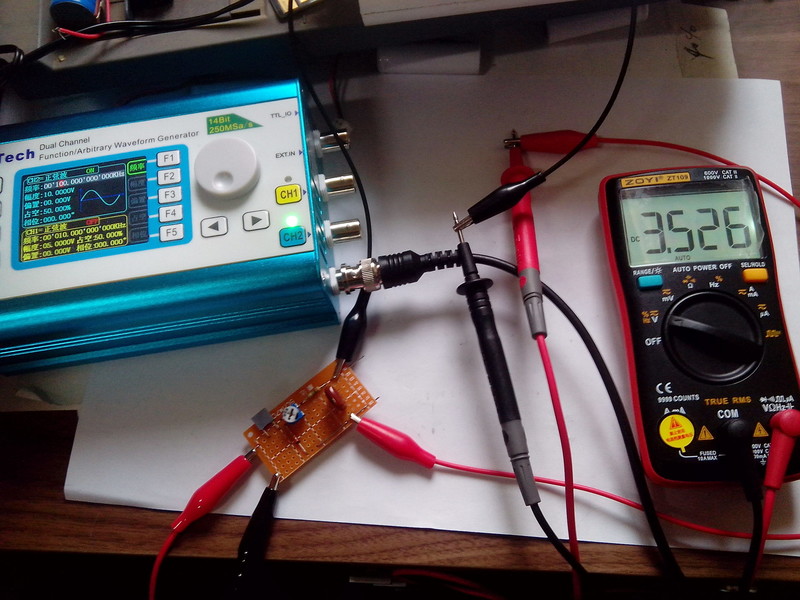

100Khz，10v

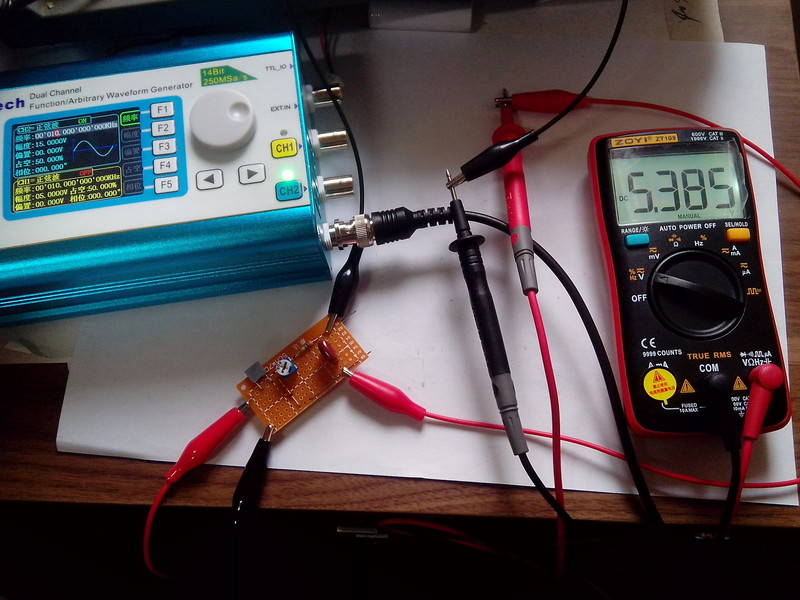

1Khz，15v，理论是5.302v

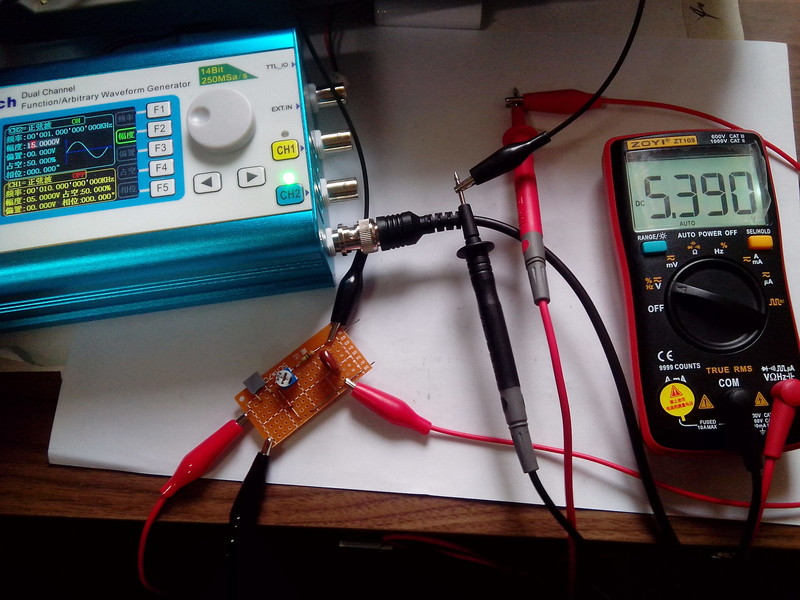

10Khz，15v

正弦波大致就是这样子了
