实战万用表高频头之测试方波

*发表于：2019-4-23 08:42:27* 5737 · 发表于：2019-4-23 08:42:27

您需要登录才可以下载或查看，没有账号？立即注册

x

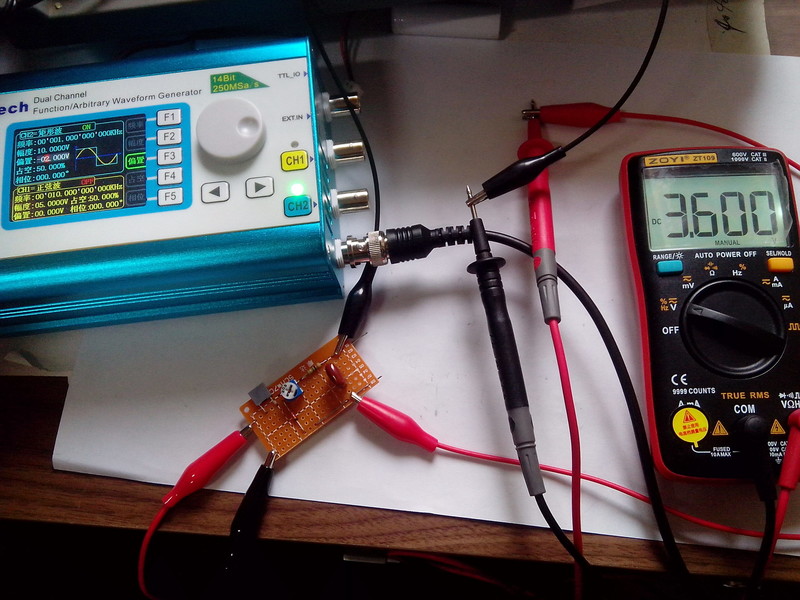

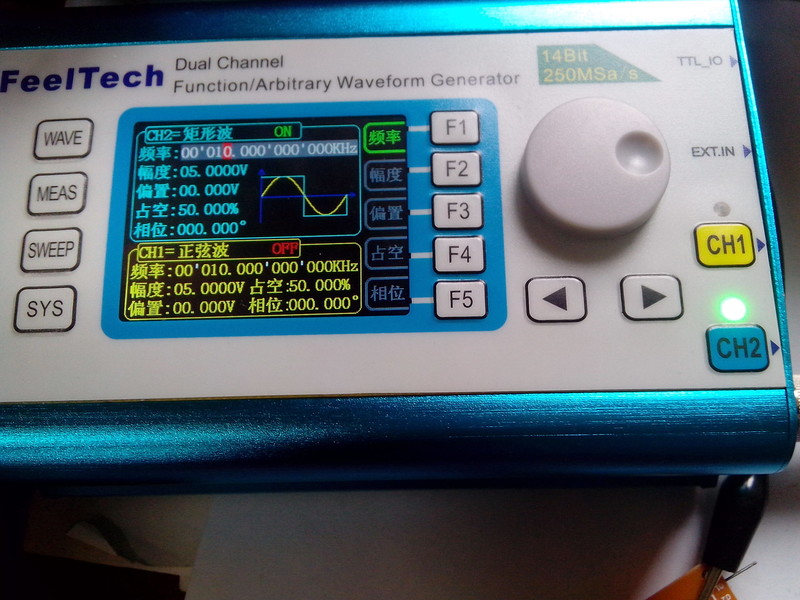

下面是方波

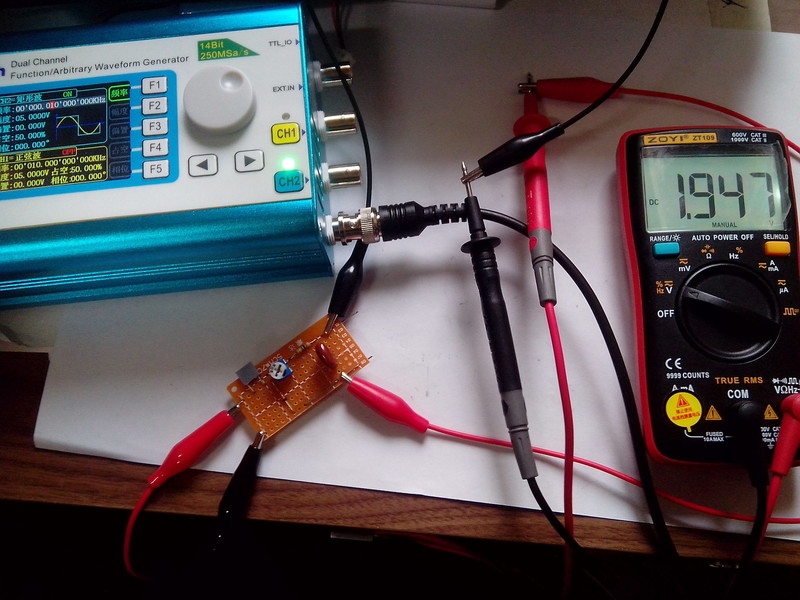

1Khz，5v，理论有效值是2.5v吧，

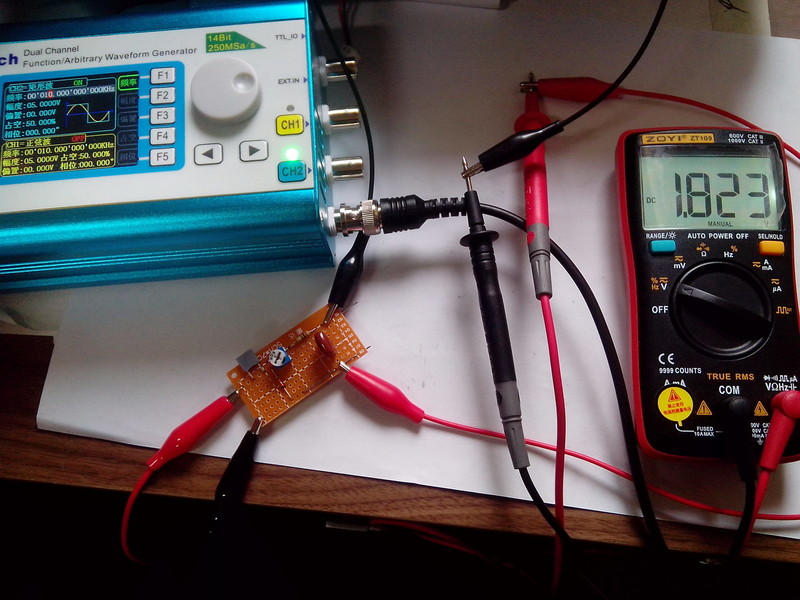

这里输出是1.823v，应该是分压造成的，正弦波有效值原理和方波不一样

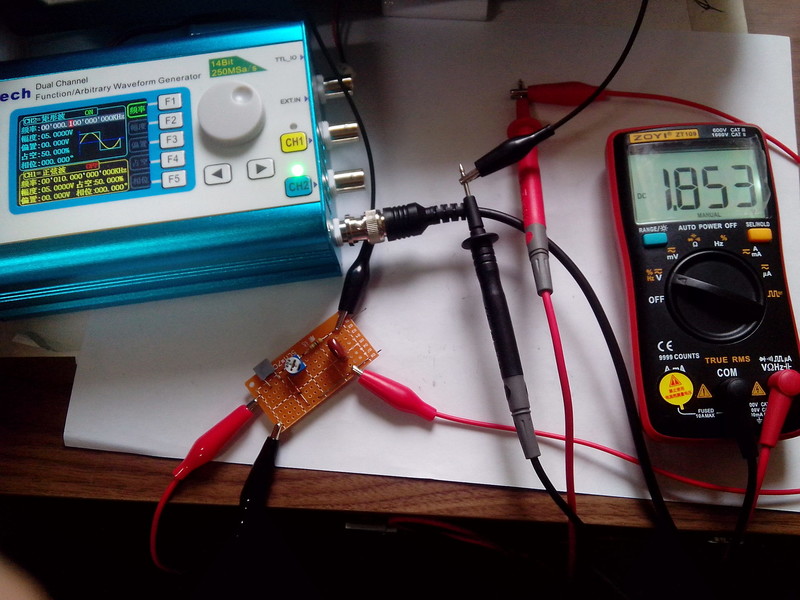

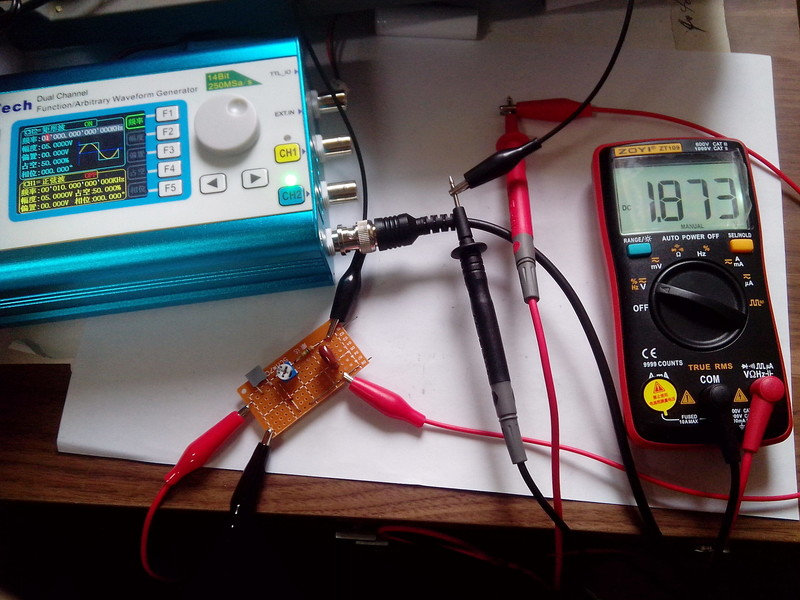

100Khz，5v

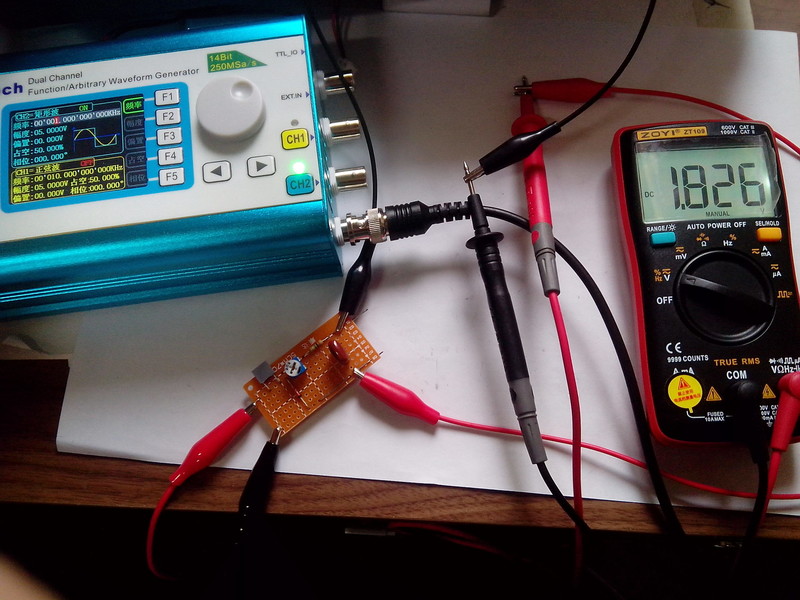

1Mhz，5v

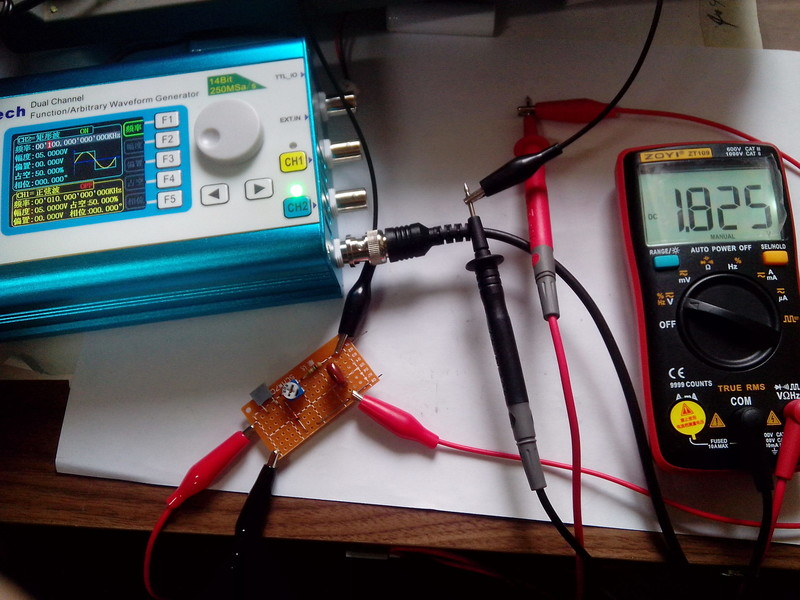

1Khz，5v

100hz，5v

1Khz，1v

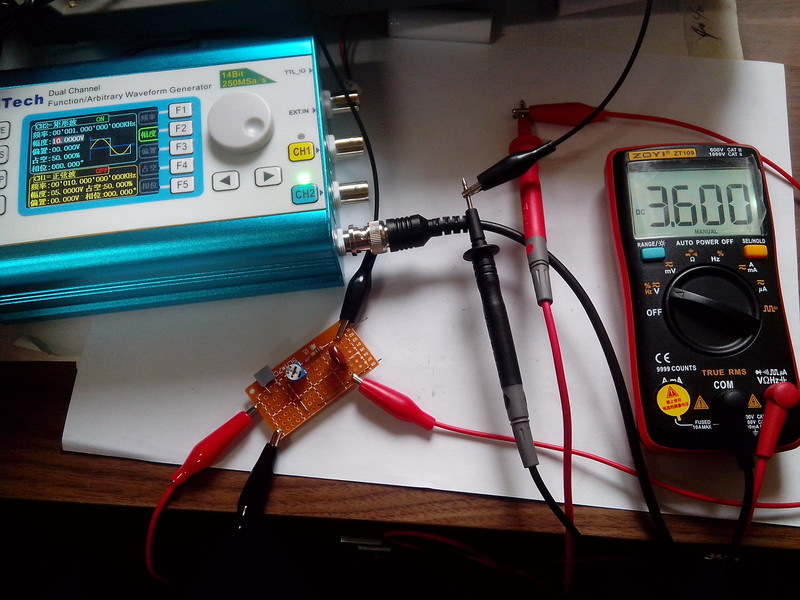

1Khz，10v

加上-2v的偏值电压，没有变化

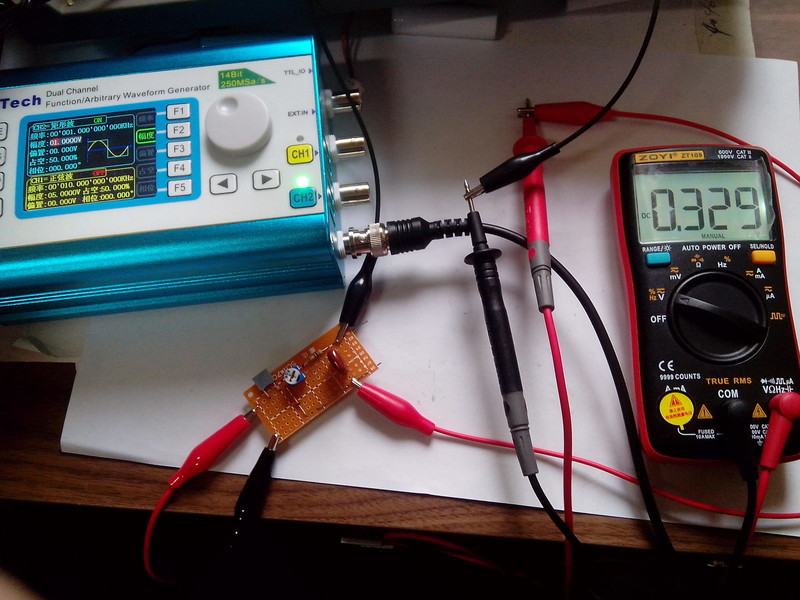

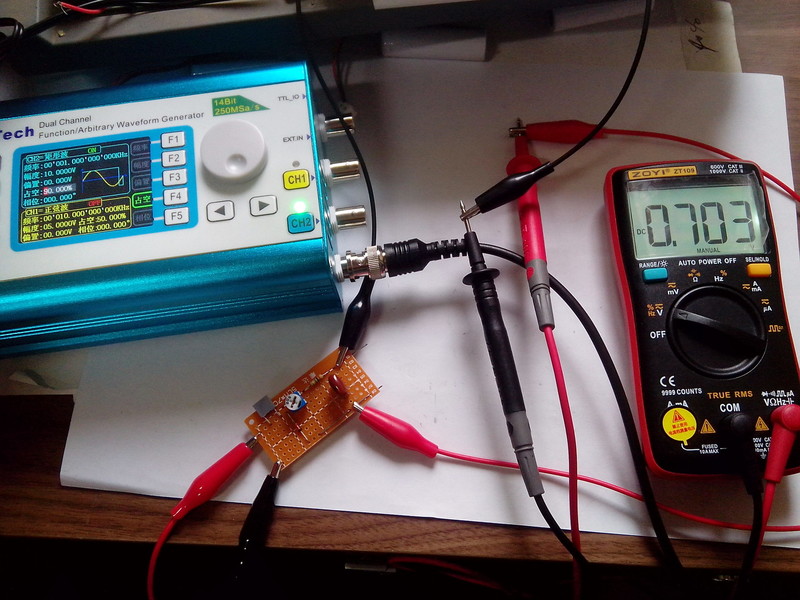

占比90%，1Khz，10v，相当于50%占比的五分之一，就是大概0.72v

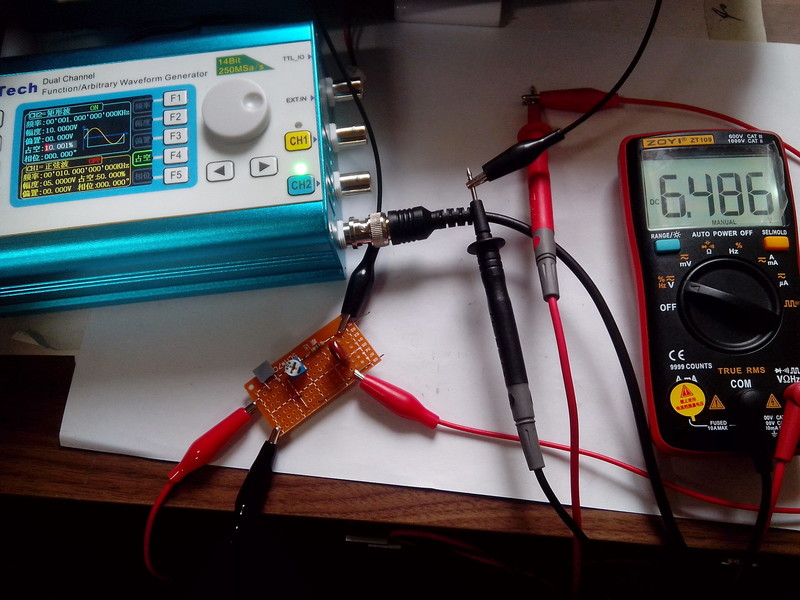

占比10%，1Khz，10v，相当于50%占比的九分之五，就是大概6.48v
这个比例倒是没错的

[size=0.83em]


下载附件

[color=rgb(153, 153, 153) !important]昨天 08:32 上传

5free · 2019-4-23 18:18:05

用几个可调切换下，分别对应正弦波，方波，三角波，就实用了

人艰不拆 · 2019-4-23 21:14:24

5free 发表于 2019-4-23 18:18
用几个可调切换下，分别对应正弦波，方波，三角波，就实用了

关键是预先一般不知波形形态
