DT830-VAR-1819电压电流源使用说明

简介:
   DT830-VAR-1819电压电流源是由仪表爱好者网站自主研发的一款针对19999字及其以下精度万用表设计的电压、电流、电阻基准源，能同时输出基准电压与基准电流。

电压输出值：
低电压：1mV、2.5mV、5mV、10mV、25mV、50mV、100mV、250mV、500mV、1V
中电压：2.5V、5V、7.5V、10V、15V、20V
高电压：25V、50V、75V、100V

电流输出值：
2.5V基准输出       1V基准输出

5μA                     2μA
50uA                   20μA
500uA                 200μA
10μA                   4μA
100μA                 40μA
25μA                   10μA
250μA                100μA
1mA                   400μA
10mA                 4mA
100mA               40mA
2.5mA                1mA
25mA                 10mA
250mA               100mA
5mA                   2mA
50mA                 20mA
500mA               200mA
1A                      400mA

电阻输出值：
500K   0.1%电阻
250K   0.1%电阻
100K   0.1%电阻

50K    0.1%电阻
25K    0.1%电阻
10K    0.1%电阻
5K      0.1%电阻
2.5K   0.1%电阻
1K      0.1%电阻
500R   0.1%电阻
250R   0.1%电阻
100R   0.1%电阻
50R    0.1%电阻
25R    0.1%电阻
10R   1%电阻
5R     1%电阻
2.5R  1%电阻

以上数值，以标定文档中的值为主，只是接近上面的值，产品标定完后，有以下文档，如下：

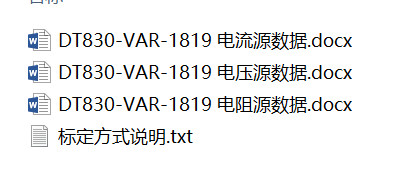

下载方式：www.dt830.com/var/板子编号.rar    如：www.dt830.com/var/A0001.rar

标定文档中的值，为六位半万用表测得的数据，只保证19999字万用表及其以下万用表数值有效位数，其它多出来的位数，仅供参考。

DT830-VAR-1819 成品加工流程

人工手动焊接 -> 90度高温老化5小时 ->  通电5小时以上- > 标定，填表格 ->  复查，再次修正数据 -> 发出DT830-VAR板。

使用说明:
使用前，请先将MOS 散热片加装好，否则会烧坏MOS管

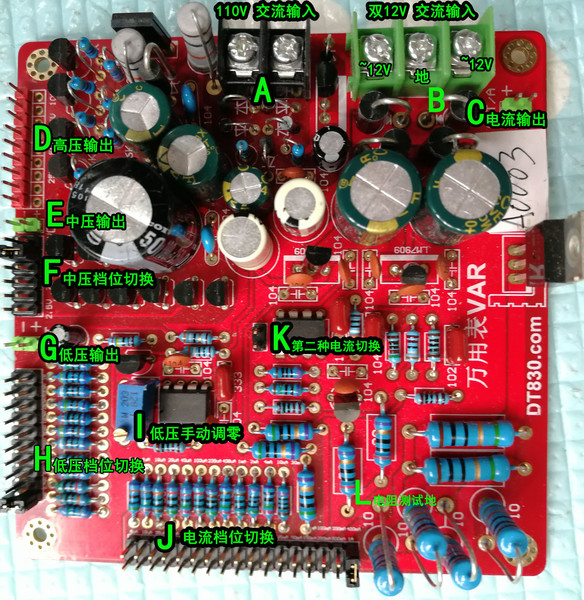

A：交流110V 输入，变压器功率建议用5W及以上
B：双12V交流输入，变压器功率建议用30W及以上，必须是单12V时能提供1A以上电流
C：电流输出端
D：高压输出端 25V、50V、75V 、100V

E：中压输出端

F：中压档位切换（2.5V、5V、7.5V、10V 、15V 、20V）
G：低压输出端
H：低压档位切换（1mV、2.5mV、5mV、10mV、25mV、50mV、100mV、250mV、500mV、1V)
I：低压调零电位器（使用前调零，能得到更好的精度)
J：电流档位切换（档位 看上面电流输出值相关）

K：第二种电流输出切换开关
L：电阻基准公共地（黑表笔接此处,10欧电阻根部)

1.电流档的使用（使用前，注意VAR档位与万用表量程，防止VAR输出电流过大，烧万用表保险丝）

电流档分2.5V基准电流、1V基准电流
使用方法类似，这里只介绍2.5V电流的使用
2.5V基准电流与1V基准电流通过 K 处的跳线进行切换

2.5V基准电流列表：
5μA、50uA、500uA、10μA、100μA、25μA、250μA、1mA、10mA、100mA、2.5mA、25mA、250mA、5mA、50mA、500mA、1A

1V基准电流列表：
2μA、20μA、200μA、4μA、40μA、10μA、100μA、400μA、4mA、40mA、1mA、10mA、100mA、2mA、20mA、200mA、400mA

首先将，万用表选到电流测量功能上，然后表笔接到 C 处，通过插拔 J 处的跳线，来进行切换各种电流值，千万要注意，万用表量程，别烧了万用表保险丝，特别是福禄克等名牌表，很贵的哦：)
测试完后，将跳线，插回到5μA档位处，防止以后使用时出现烧万用表保险现象发生。
如果变压器的功率过小，会造成大电流不稳定，但是也可以用，只要不把跳线插到超过变压器承受不了的电流档位即可。
测得的数据，请参考 DT830-VAR-1819 电流源数据 文档

2.低电压档的使用
1mV、2.5mV、5mV、10mV、25mV、50mV、100mV、250mV、500mV、1V

低电压档基本上是mV档的多，容易受到温度，电磁等干扰，所以设置了手动调零功能，保证能达到更高的精度。位置在 I 处。

第一步：使用前，请将万用表转到电压档（最小电压档）接到 G 处，然后，去掉 H 档位上的所有跳线帽，调节 I 处电位器，使万用表显示0.000V
这一步叫做，调零点，类似指针万用表的调零功能。

第二步：插上跳线帽到你想要的电压值排针上，参考的文档为 DT830-VAR-1819 电压源数据 内的 测量值(可调) 部份，另一个测量值 是指将电位器从PCB上拆出后的数值。


3.中电压档的使用
2.5V、5V、7.5V、10V 、15V 、20V
将万用表转到电压档,并把表笔接到 E 处，然后，插拔 F 的跳线帽即可得到不同的电压值。

4.高压输出端（红排针 输出）测量时注意安全
25V、50V、75V 、100V
将万用表转到电压档,黑表笔接到上图中，D 处红排针的右边（图中是向下的为右，红表笔，接到其它排针上，每间隔一根针，就为一种输出值。

5.电阻基准使用
500K、250K、100K、50K、25K、10K、5K、2.5K、1K、500R、250R、100R、50R、25R、10R、5R、2.5R

黑表笔接到 L 处，L 处没有排针，就是 10欧电阻根部,然后红表笔接到电流的排针上（内侧那一排）一个一个测。
数据文档是 ：DT830-VAR-1819 电阻源数据

费心了，请问散热片有否设计面积要求，印版上印制的TO-220小散热片面积够用吗，感觉是否小了点。

闻雨听风 发表于 2019-4-30 14:54
费心了，请问散热片有否设计面积要求，印版上印制的TO-220小散热片面积够用吗，感觉是否小了点。 ...

大电流1A 不够用的，要很大的。

手里还有这种大一点的，约40*35*12mm，这个应该可以短时间使用吧，再大的手里没有了，看来要找一块大铝板了。

闻雨听风 发表于 2019-4-30 15:16
手里还有这种大一点的，约40*35*12mm，这个应该可以短时间使用吧，再大的手里没有了，看来要找一块大铝板 ...

你试试吧，就这种估计时间长了，也热得不行。

支持   虽然已经会使用了   非常不错  还需要买一个双12V变压器   现在的双12V功率太小了

写好说明了，辛苦了。

闻雨听风 发表于 2019-4-30 15:16
手里还有这种大一点的，约40*35*12mm，这个应该可以短时间使用吧，再大的手里没有了，看来要找一块大铝板 ...

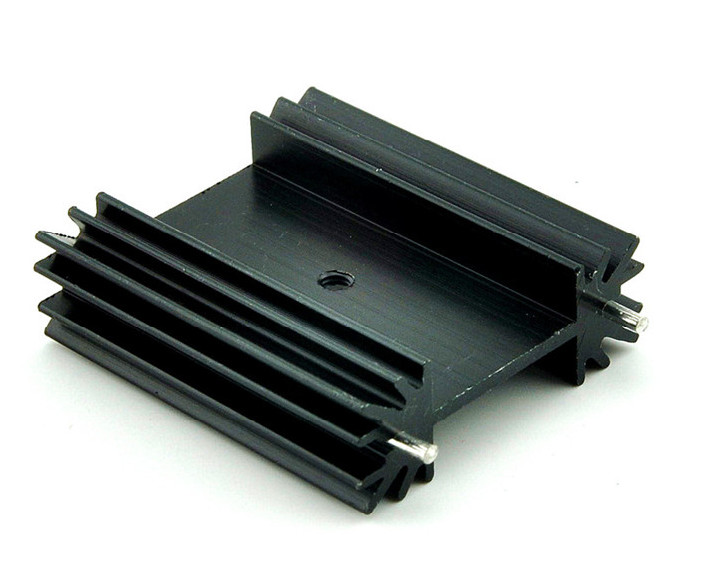

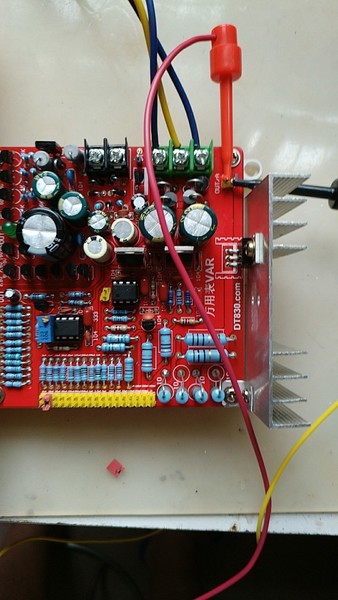

我的散热片。
