方波如何变成正弦波——四级低通滤波

*发表于：2019-4-29 09:13:52* 5569 · 发表于：2019-4-29 09:13:52

您需要登录才可以下载或查看，没有账号？立即注册

x

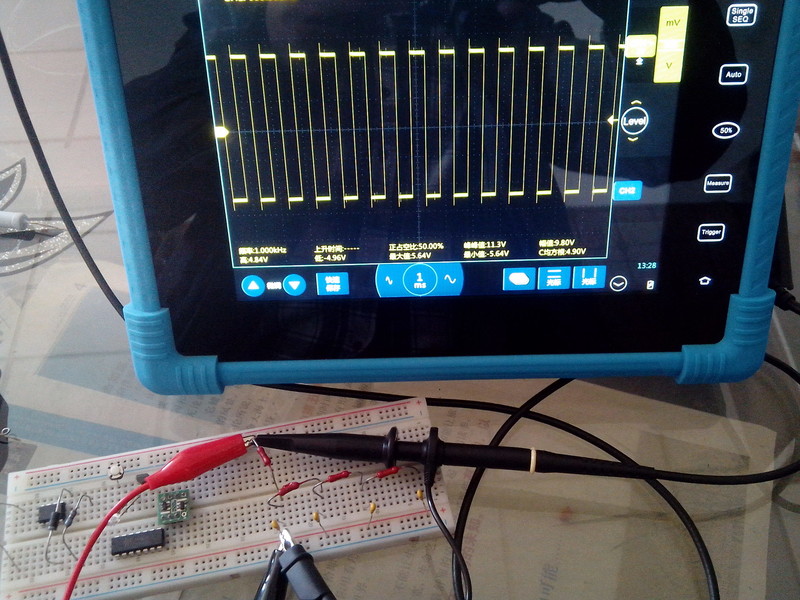

方波输入，还是1Khz，10v

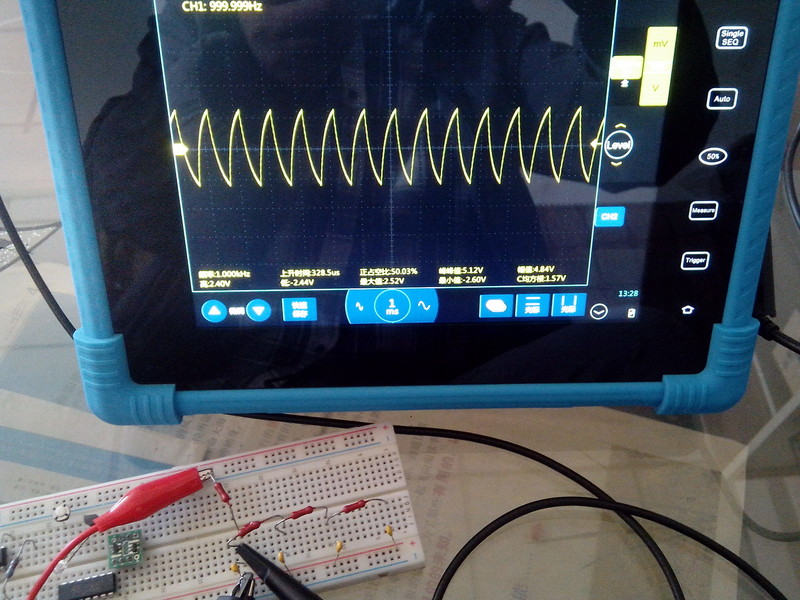

一级输出，积分波

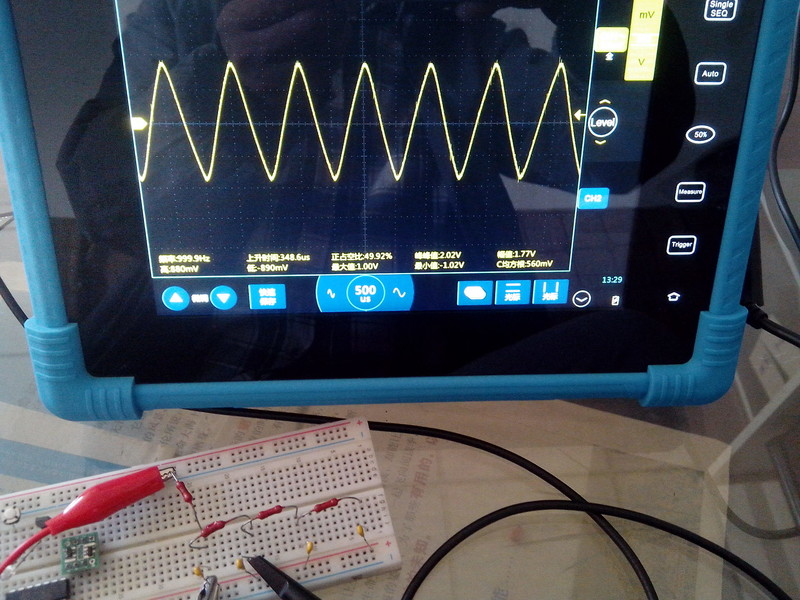

二级就近似三角波了

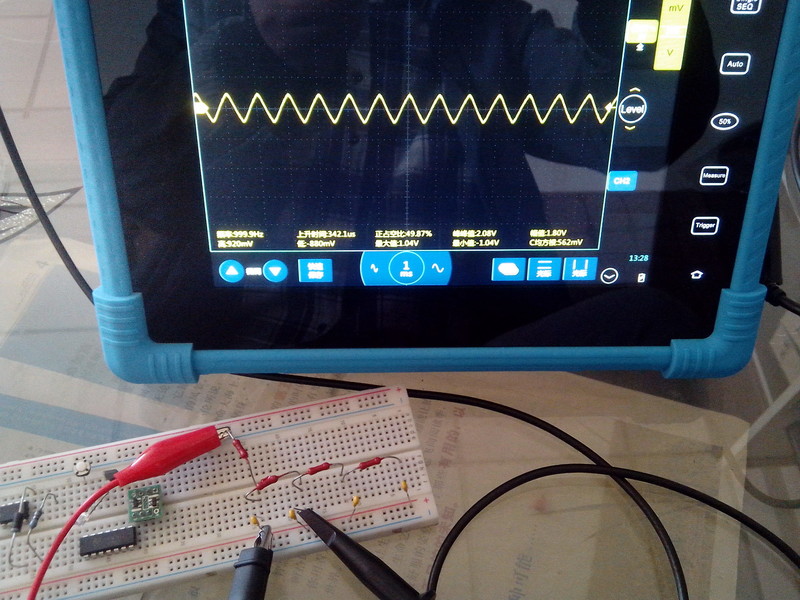

放大看看

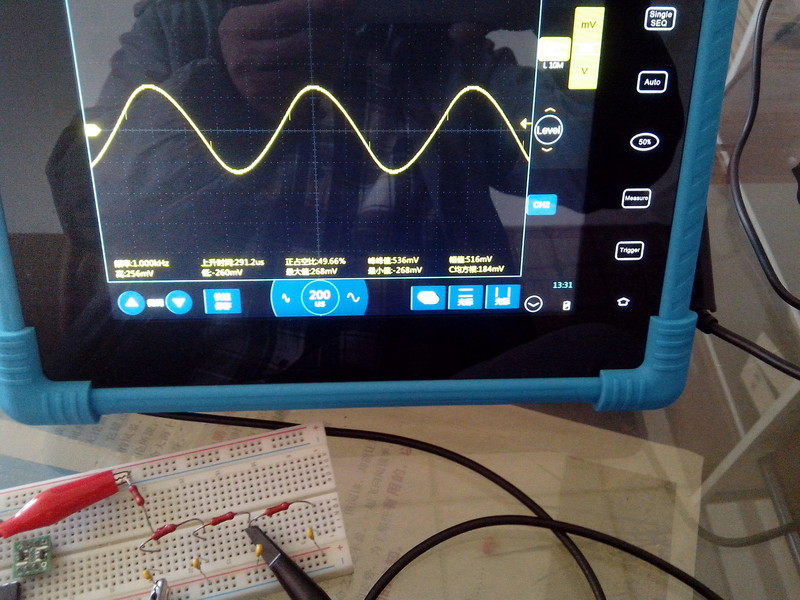

第三个低通，是一种变形的正弦波，这是加了示波器低通滤波后的

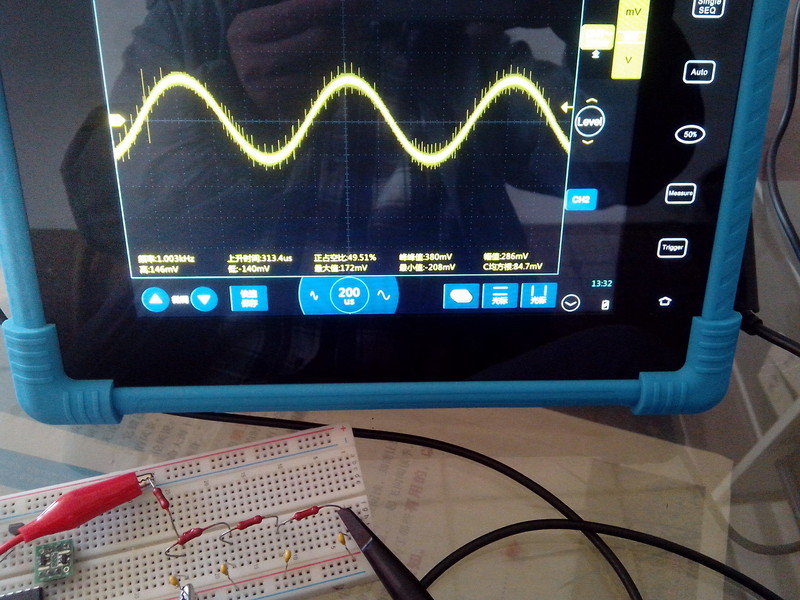

未加之前的，毛毛的，哈哈

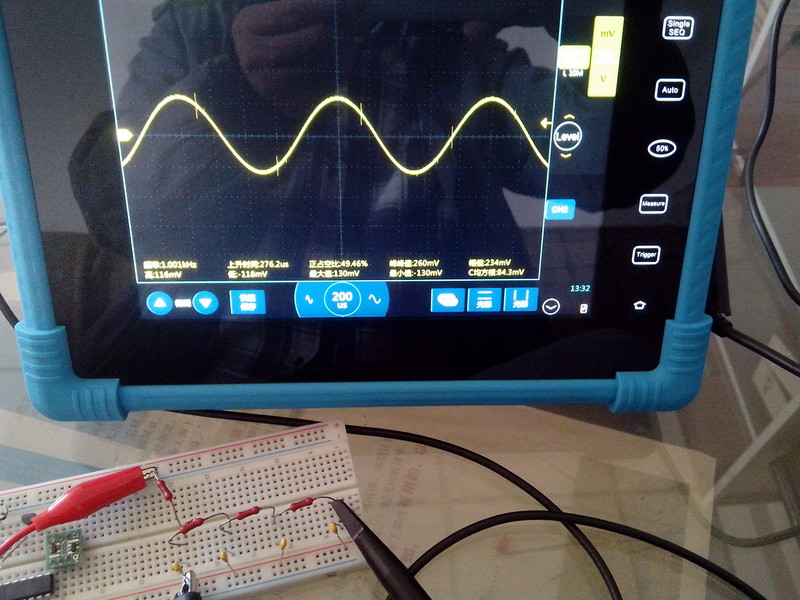

四级低通输出，已经很接近标准正弦波了，但是幅度损失很大
无源低通嘛

散淡021 · 2019-4-29 09:21:18

谢谢分享！

这波太刺，不知道你的坏境，还当这波不行。

拍照时开带宽限制（你这波比我的玩具波（只有２０ＭＨｚ一档）档数多）和平均采样，刺基本干净。　

人艰不拆 · 2019-4-29 09:38:31

散淡021 发表于 2019-4-29 09:21
谢谢分享！

这波太刺，不知道你的坏境，还当这波不行。

平均采样还没试过，哈哈

chixian · 2019-4-29 11:27:45

学习了！
看这正弦波真舒服！以前搞过UPS，见多了各种毛刺的正弦波！

人艰不拆 · 2019-4-29 15:13:25

chixian 发表于 2019-4-29 11:27
学习了！
看这正弦波真舒服！以前搞过UPS，见多了各种毛刺的正弦波！

这个也是有毛刺啊

5free · 2019-4-29 20:37:19

没有电路图呢，看不懂

人艰不拆 · 2019-4-30 09:43:54

5free 发表于 2019-4-29 20:37
没有电路图呢，看不懂

这个还需要电路图吗，就是几个电阻电容

五个柠檬 · 2022-7-12 20:48:13

能用大电感电容把50hz方波变正弦嘛？或者类似的三角波，或畸形正弦波也行
