一条飞线一段胶带解决ZT-M1万用表电流档的设计错误

发表于：2019-5-2 20:53:51 8335
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: ZT-M1

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

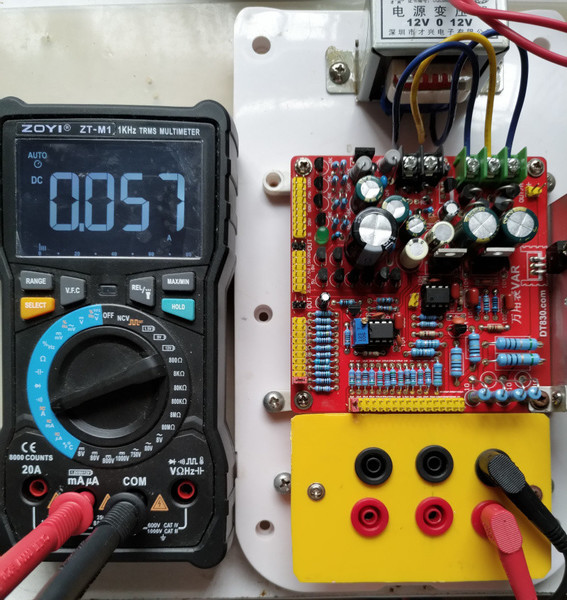

一条飞线加一段胶带解决众仪ZT-M1万用表电流档的设计错误，刀法好的话最好不用胶带直接一刀把那个铜箔切断，我刀法不行暂时用胶带解决算了。闲话少说看图吧。

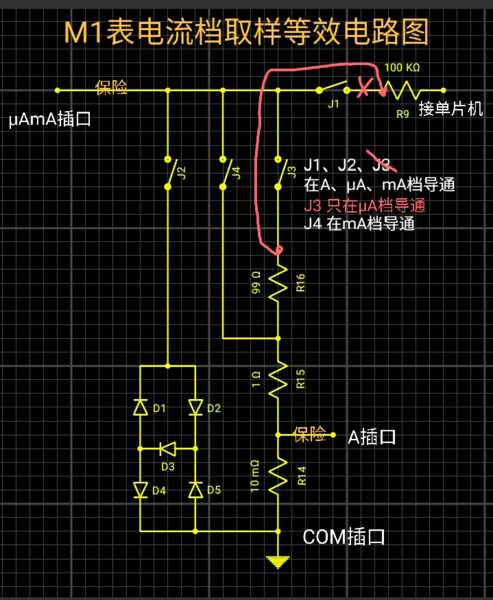

改动原理图

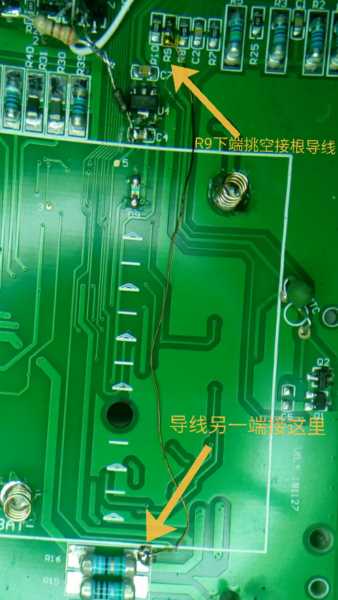

一根飞线

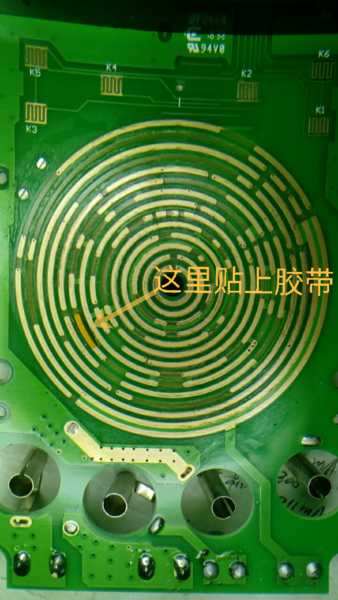

一段胶贴


手艺不好，焊点很差请无视。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（27）

wgh1027 楼主     数字大神 2019-5-2 21:09:59
以上改动，也一并解决了刀位开关在“A”档而表笔还插在“mA”档时测量电流也有显示的情况。
2019-5-2 21:09:59 回复
闻雨听风 数字王者 2019-5-2 23:02:24
感谢分享，不过胶带在转盘上能持久吗
2019-5-2 23:02:24 回复
散淡021 数字大神 2019-5-3 05:10:58
谢谢分享！

本人不用电流档，不感冒，暂时不改。
2019-5-3 05:10:58 回复
aping365 数字大师 2019-5-3 07:36:37
原来的j3开关被设计进采样电阻回路中了？那开关接触电阻岂不是会直接导致电流档读数不稳定？怎么会出现这种低级错误？
2019-5-3 07:36:37 回复
wgsd 数字大神 2019-5-3 08:51:26
M1的线路没什么问题，但PCB是个成功的失败。楼主如何证明在A档时从mA档输入没有显示，来个图片看看。
2019-5-3 08:51:26 回复
光速飞行 数字大神 2019-5-3 10:08:06
本帖最后由 光速飞行 于 2019-5-3 10:20 编辑
wgsd 发表于 2019-5-3 08:51
M1的线路没什么问题，但PCB是个成功的失败。楼主如何证明在A档时从mA档输入没有显示，来个图片看看。 ...

档位打在A档，mA,uA档，输入一个5uA电流，这个不真实的值就显示出来了，他说的就是这个值，只要及时打回原档位不影响测量。这样子打档位是不规范的最好不要这样打档位大电流的话会烧表的，这个电流不影响测量准确度的，所有测量都不影响。

2019-5-3 10:08:06 回复
人艰不拆 数字王者 2019-5-3 11:02:26
哈哈，没表，围观
2019-5-3 11:02:26 回复
wgsd 数字大神 2019-5-3 12:15:41
光速飞行 发表于 2019-5-3 10:08
档位打在A档，mA,uA档，输入一个5uA电流，这个不真实的值就显示出来了，他说的就是这个值，只要及时打回原 ...

的确是这样的显示，但楼主说他上面的改动解决了这个问题，我认为只是纸面上的，解决这个问题还有更重要的一步，可是也没有必要为了这个错误的操作。
2019-5-3 12:15:41 回复
wgsd 数字大神 2019-5-3 12:16:30
光速飞行 发表于 2019-5-3 10:08
档位打在A档，mA,uA档，输入一个5uA电流，这个不真实的值就显示出来了，他说的就是这个值，只要及时打回原 ...

的确是这样的显示，但楼主说他上面的改动解决了这个问题，我认为只是纸面上的，解决这个问题还有更重要的一步，可是也没有必要为了这个错误的操作。
2019-5-3 12:16:30 回复
西林迷 数字精灵 2019-5-3 12:47:28
没有M1，暂时先观望
2019-5-3 12:47:28 回复
光速飞行 数字大神 2019-5-3 12:59:40
wgsd 发表于 2019-5-3 12:16
的确是这样的显示，但楼主说他上面的改动解决了这个问题，我认为只是纸面上的，解决这个问题还有更重要的 ...

是的，最好不要养成这样操作习惯，容易烧表的。
2019-5-3 12:59:40 回复
wgsd 数字大神 2019-5-3 13:14:25
西林迷 发表于 2019-5-3 12:47
没有M1，暂时先观望

不入虎穴焉得虎子，观望是取不到真经的，买一个M1吧！只有开膛剖腹才能发现里面还有豆腐渣
2019-5-3 13:14:25 回复
西林迷 数字精灵 2019-5-3 20:22:35
本来准备搞61e结果被打醒，退烧
暂时没有啥需求，先观望，等啥时候，有比61e好的了，再下手
2019-5-3 20:22:35 回复
wgh1027 楼主     数字大神 2019-5-3 22:37:48
闻雨听风 发表于 2019-5-2 23:02
感谢分享，不过胶带在转盘上能持久吗

胶带不长久的话，还可以一刀解决，只是暂时还不想动刀而已。
2019-5-3 22:37:48 回复
wgh1027 楼主     数字大神 2019-5-3 22:39:11
散淡021 发表于 2019-5-3 05:10
谢谢分享！

本人不用电流档，不感冒，暂时不改。

不用就不要改。
2019-5-3 22:39:11 回复
wgh1027 楼主     数字大神 2019-5-3 22:50:59
aping365 发表于 2019-5-3 07:36
原来的j3开关被设计进采样电阻回路中了？那开关接触电阻岂不是会直接导致电流档读数不稳定？怎么会出现这种 ...

一下子就来三个问号，你是问题少女吧？
问题1、开关的接触电阻确实是跑到取样电阻回路去了;
问题2、读数是会看接触电阻脸色而变化的;
问题3、这个你要问设计者才行。
2019-5-3 22:50:59 回复
wgh1027 楼主     数字大神 2019-5-3 23:08:37
wgsd 发表于 2019-5-3 08:51
M1的线路没什么问题，但PCB是个成功的失败。楼主如何证明在A档时从mA档输入没有显示，来个图片看看。 ...

改后拔盘开关在A档时，mA插口几乎开路了，还要证明吗？(不过还有5个M7保护二极管接在上面，最好这几个二极管也要断开)
2019-5-3 23:08:37 回复
wgh1027 楼主     数字大神 2019-5-3 23:15:55
光速飞行 发表于 2019-5-3 10:08
档位打在A档，mA,uA档，输入一个5uA电流，这个不真实的值就显示出来了，他说的就是这个值，只要及时打回原 ...

说好的智能防烧呢？
2019-5-3 23:15:55 回复
wgh1027 楼主     数字大神 2019-5-3 23:17:18
wgsd 发表于 2019-5-3 12:15
的确是这样的显示，但楼主说他上面的改动解决了这个问题，我认为只是纸面上的，解决这个问题还有更重要的 ...

办法就是这么简单。
2019-5-3 23:17:18 回复
