是不是示波器不是很适合测相位呢

*发表于：2019-5-9 08:45:53* 2928 · 发表于：2019-5-9 08:45:53

您需要登录才可以下载或查看，没有账号？立即注册

x

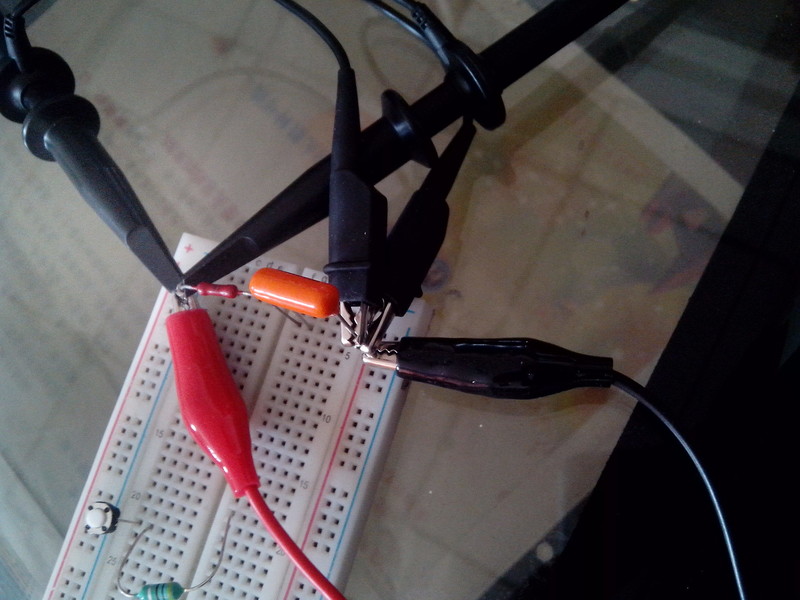

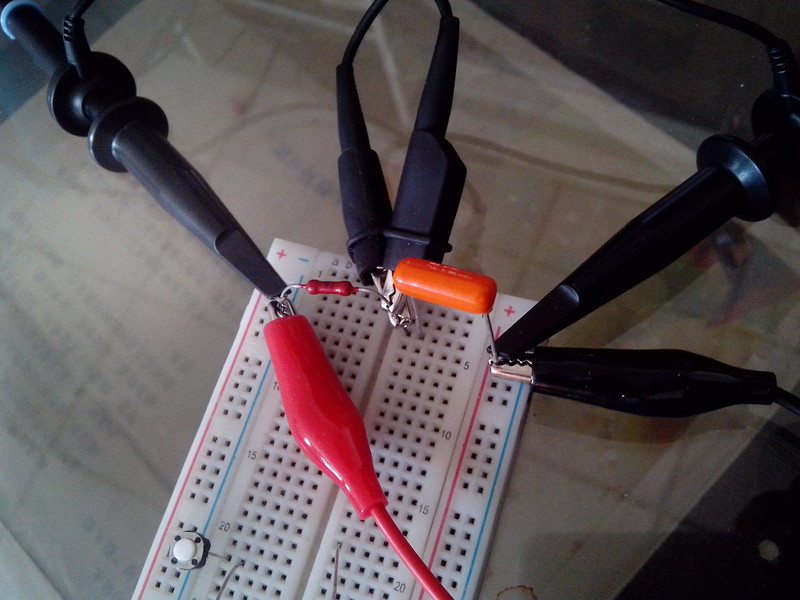

测电容上电压与电流的相位差

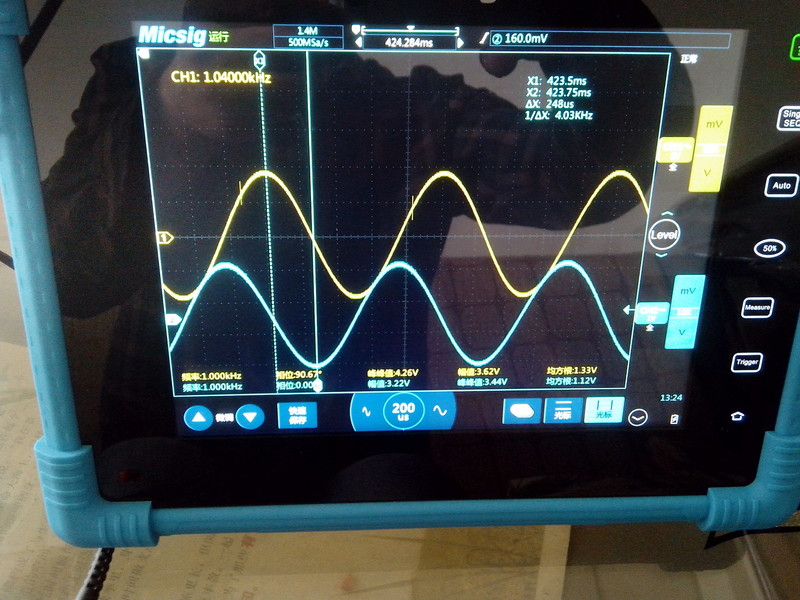

1khz，两个通道相位差大致是90度，但是很不稳定

一会多一些，一会少一些，不能稳定，是不是它测量的的即时数据
需要平均一下，才能更稳定，但是至少说明即时相位测量是不太适合的

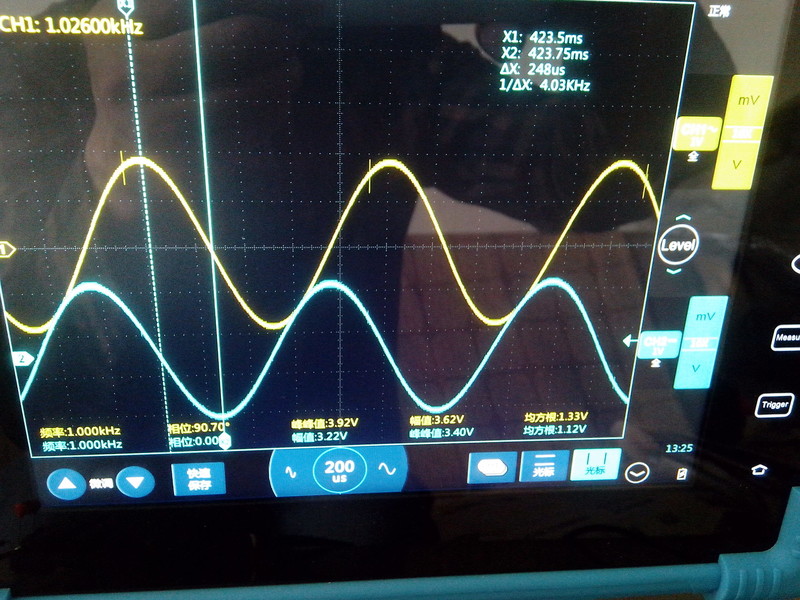

放大看看，相位数据随时都是变化的，虽然幅度不大

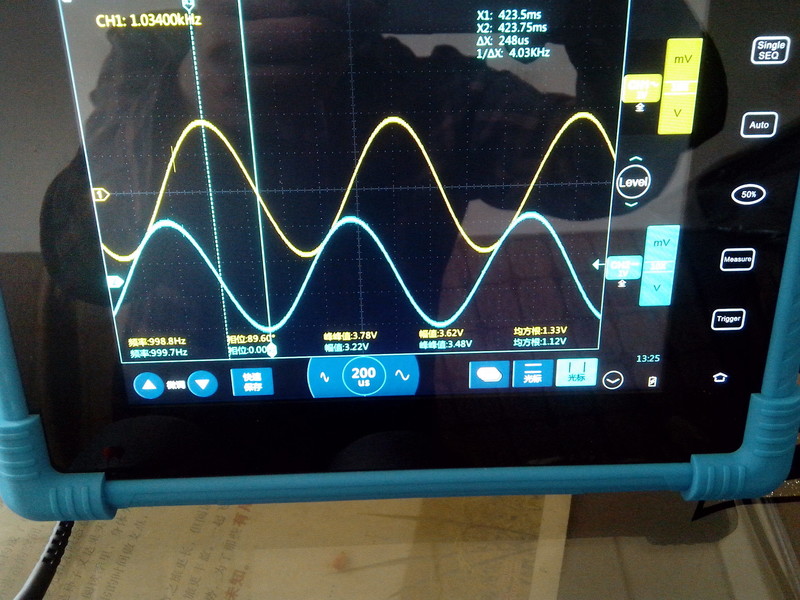

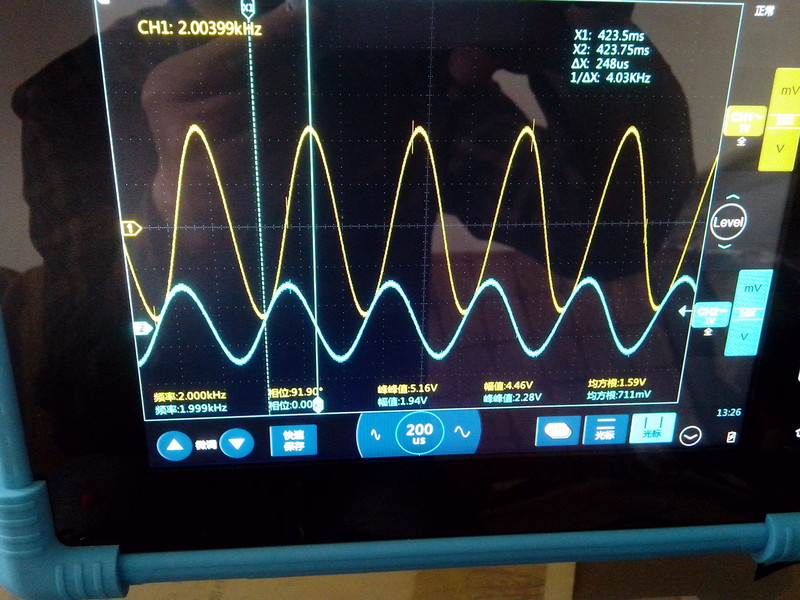

换个频率，也是一样，2khz

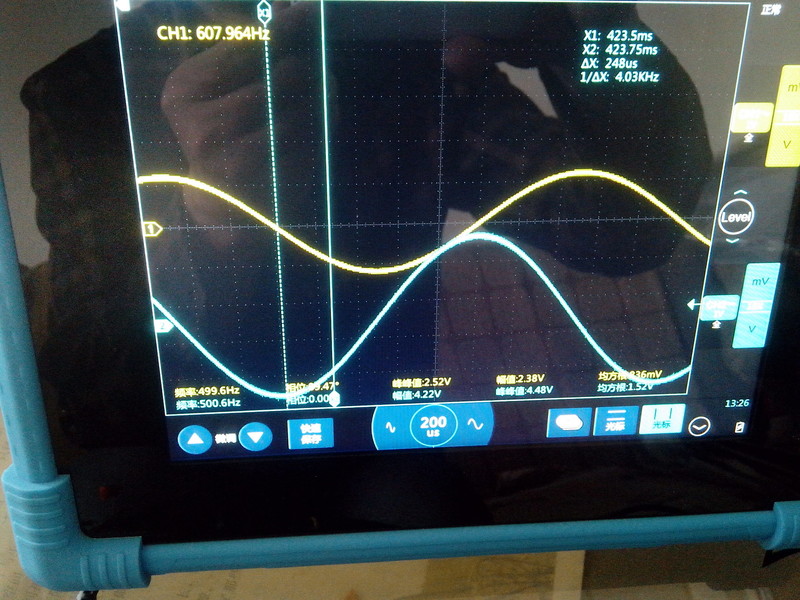

500hz

既然比较两个波形相位差不行，看看同一波形的相位差

就测发生器输出

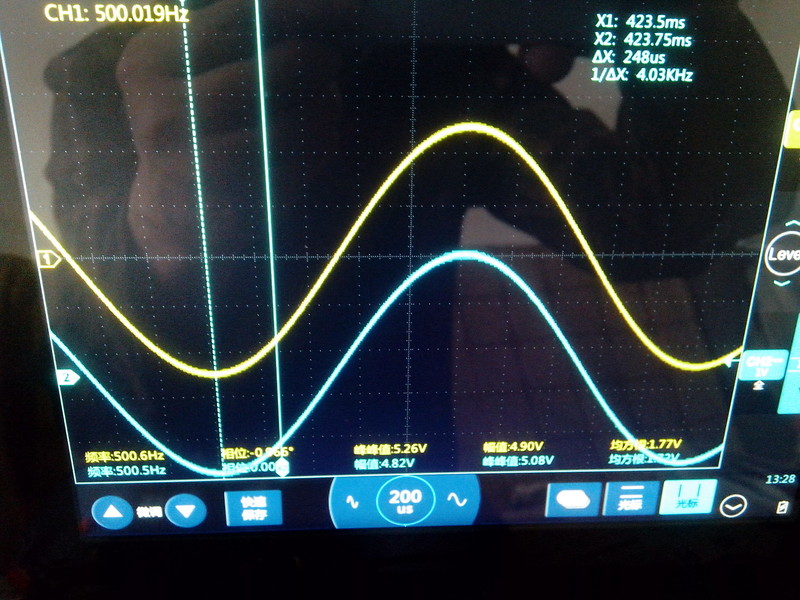

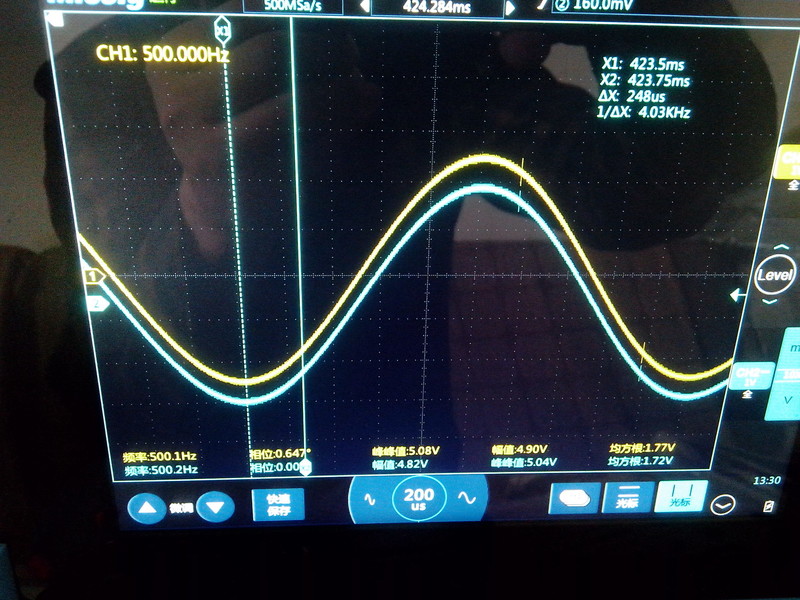

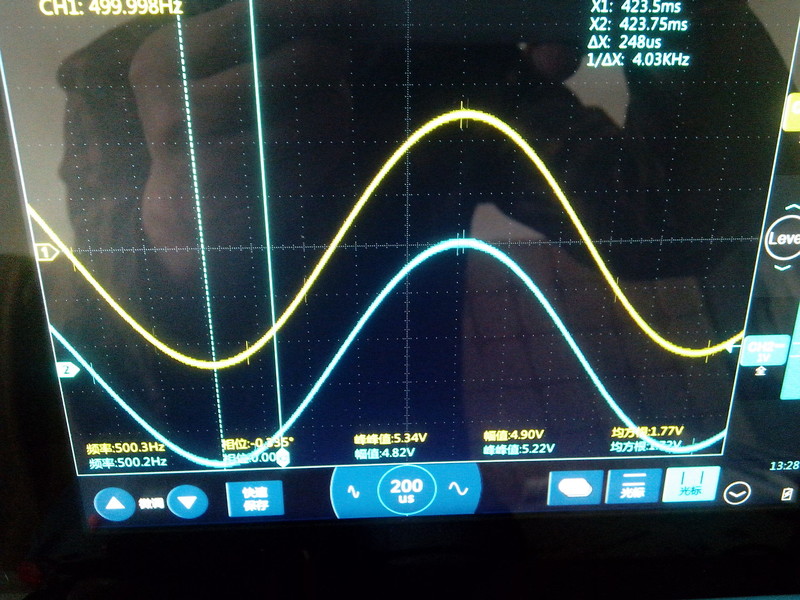

同一波形（500hz）相位差还是不稳定，趋向于0

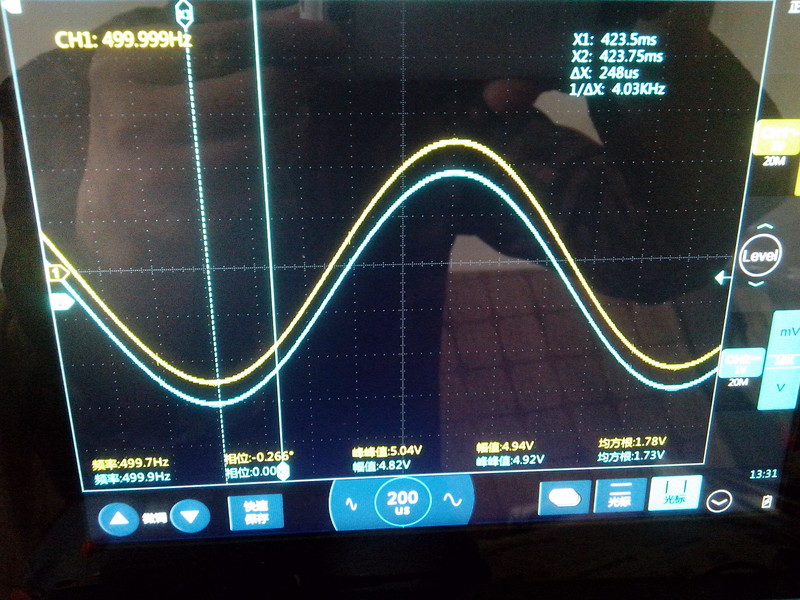

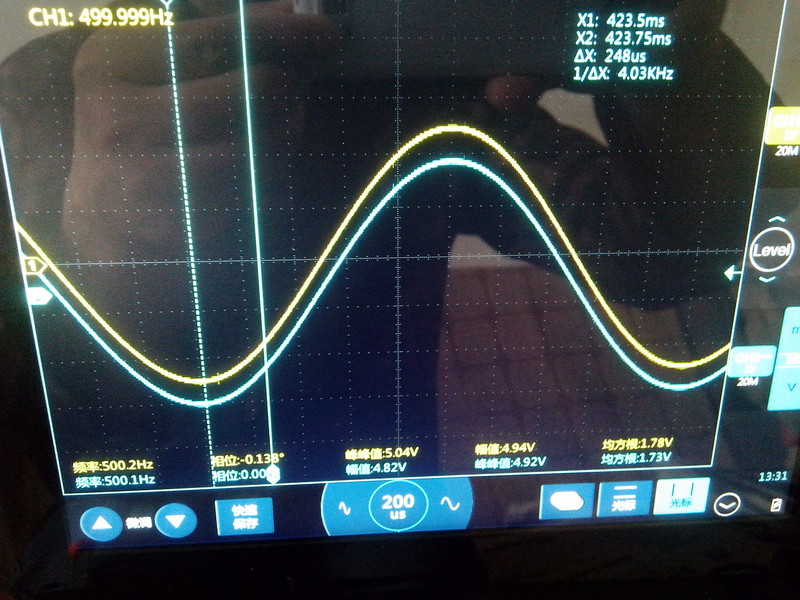

挪的近一些

散淡021 · 2019-5-9 18:44:14

本帖最后由散淡021 于 2019-5-9 18:46 编辑

你的波触发种类很多，不稳定调不同的触发和触发电平和时间等，

二通道同时测一样的信号，二条波形调重合应该只能看到一种颜色。你的波峰好像不能重合？

你把贴子发38里，那里用这波波的人多。

人艰不拆 · 2019-5-10 07:56:35

散淡021 发表于 2019-5-9 18:44
你的波触发种类很多，不稳定调不同的触发和触发电平和时间等，

二通道同时测一样的信号，二条波形调重合 ...

哈哈，懒得发了，有空试试能不能重合吧

dgpower · 2019-5-15 16:16:00

主要是你的表不行，扔给我，换个高级的

人艰不拆 · 2019-5-15 18:27:59

dgpower 发表于 2019-5-15 16:16
主要是你的表不行，扔给我，换个高级的

扔给你的话，我不光表不行，智商也不行了
