分立件串联稳压电路

*发表于：2019-5-11 12:07:15* 2041 · 发表于：2019-5-11 12:07:15

您需要登录才可以下载或查看，没有账号？立即注册

x

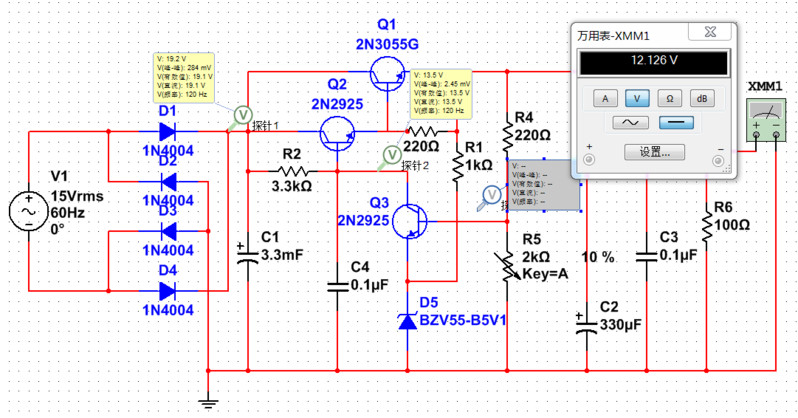

很长时间没发帖了，没事把我用multisim14仿真的稳压电路传上来，赚点积分

。这个电路在黑白电视机时代，是比较经典的电源电路。当然在黑白时代，还有从行27V来的反馈部分。
图中元件及相关器件参数，自己瞎选的，不是标准配置。

仿真文件见附件。

人艰不拆 · 2019-5-11 18:27:43

呵呵，较为经典
