分立件OCL功率放大器

*发表于：2019-5-12 12:40:58* 4296 · 发表于：2019-5-12 12:40:58

您需要登录才可以下载或查看，没有账号？立即注册

x

昨天试了全互补的OCL放大器，很复杂。今天做了个简单点的看效果如何。

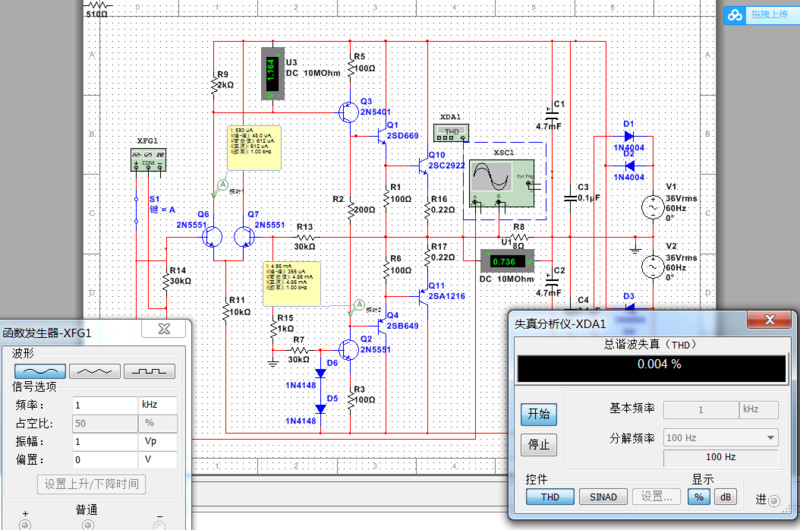

增益47

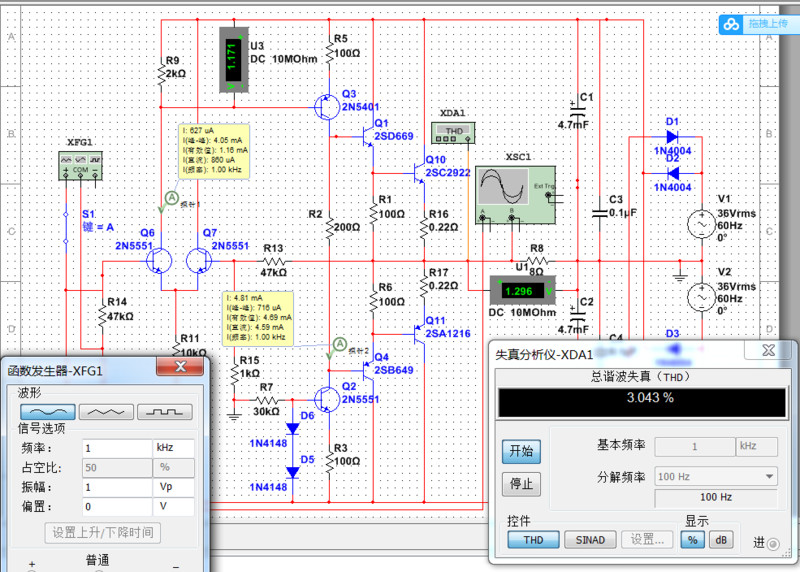

增益30

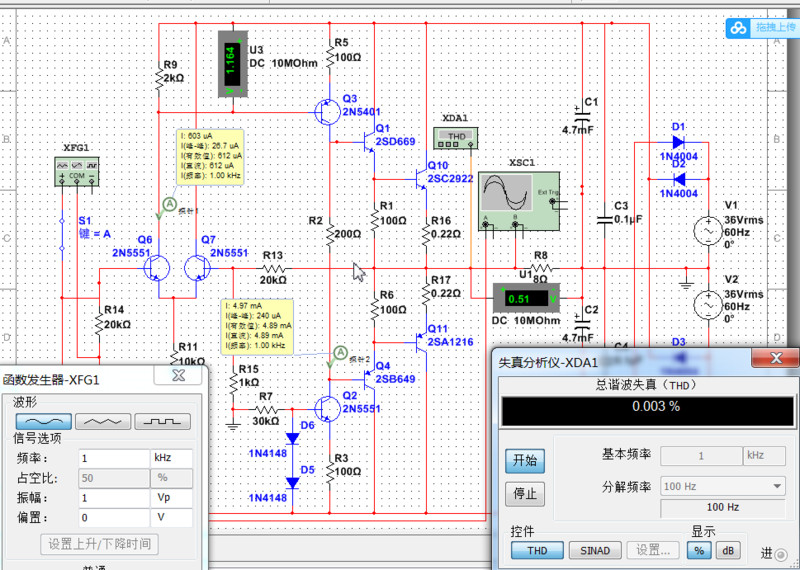

增益20

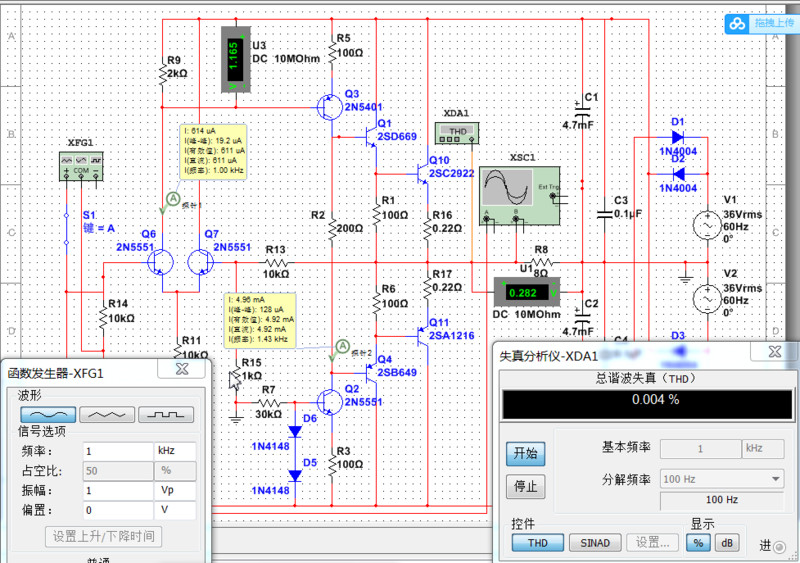

增益10

看来精确调整了，效果不比全互补差。反馈加深到30以后效果不见强多少了。

chen131578 · 2019-5-12 12:44:02

附件忘了传。补上：

chen131578 · 2019-5-12 17:29:04

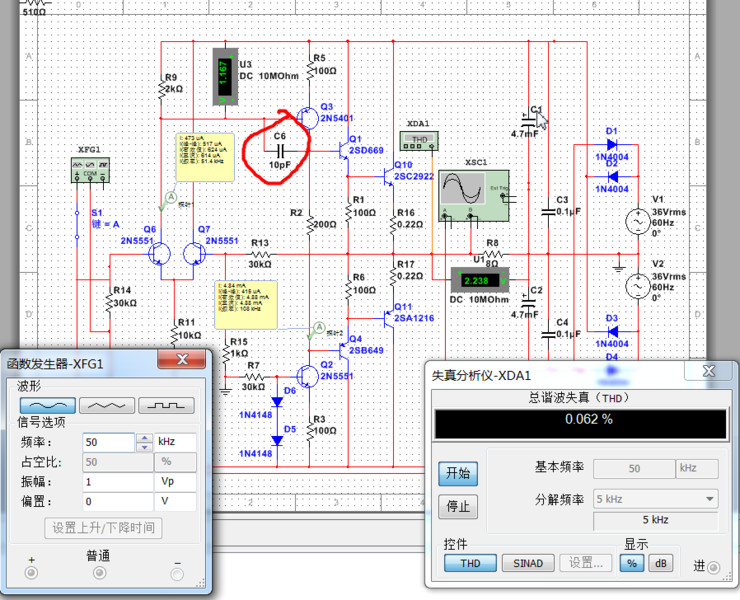

又仿真了一下，50KHz时谐波失真较大。在推动级BC间加了一个10P左右的电容，效果提升明显。

apple5050 · 2019-5-25 18:13:44

真佩服当年没有仿真软件能设计这些电路的人。试制初期的工作量是挺大的。

chen131578 · 2019-5-27 12:32:32

apple5050 发表于 2019-5-25 18:13
真佩服当年没有仿真软件能设计这些电路的人。试制初期的工作量是挺大的。 ...

没仿真软件，很多都要靠硬件支持，成本很大。电路设计一般是专业人员的事情。
现在好了，一台电脑就差不多了，业余人员也能跟着喝油了。

wgh1027 · 2021-7-28 23:10:55

仿真只能说明能不能用

wgh1027 · 2021-7-28 23:11:55

至于好不好用那是另一回事了。

chen131578 · 2021-8-1 17:48:31

是的，仿真代替不了实验。

乐在其中110 · 2021-8-3 01:15:11

请问楼主您这个压缩文件下载后用什么软件打开？谢谢！

chen131578 · 2021-8-6 10:00:25

乐在其中110 发表于 2021-8-3 01:15
请问楼主您这个压缩文件下载后用什么软件打开？谢谢！

multisim14

wgh1027 · 2021-8-11 21:56:32

谢谢分享
