简易内阻测试电路1

*发表于：2019-5-14 08:36:52* 1466 · 发表于：2019-5-14 08:36:52

您需要登录才可以下载或查看，没有账号？立即注册

x

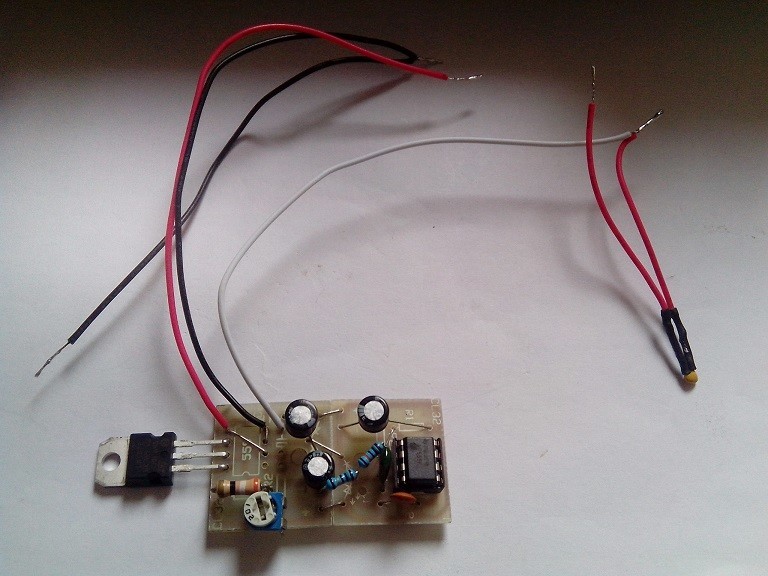

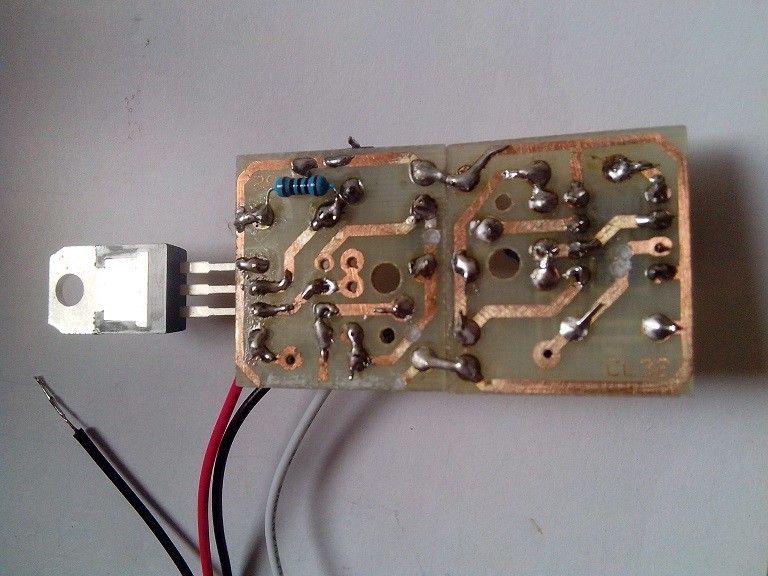

电路如图，两个板子拼的

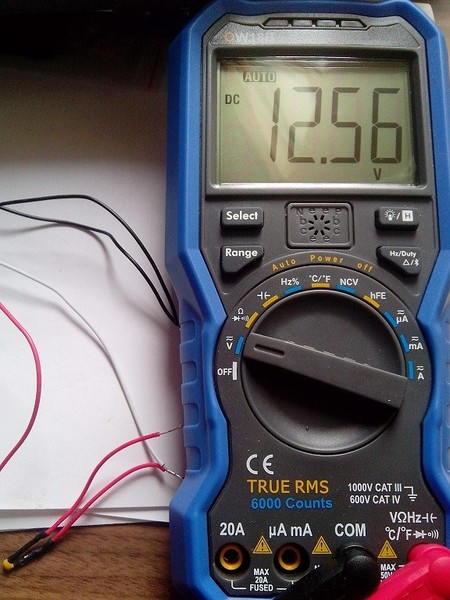

这是输入电压

这是什么电流了，时间长忘了

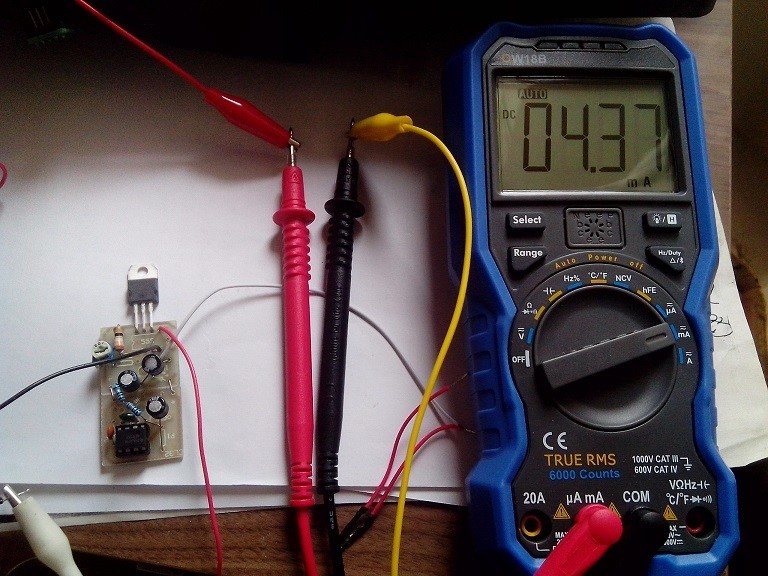

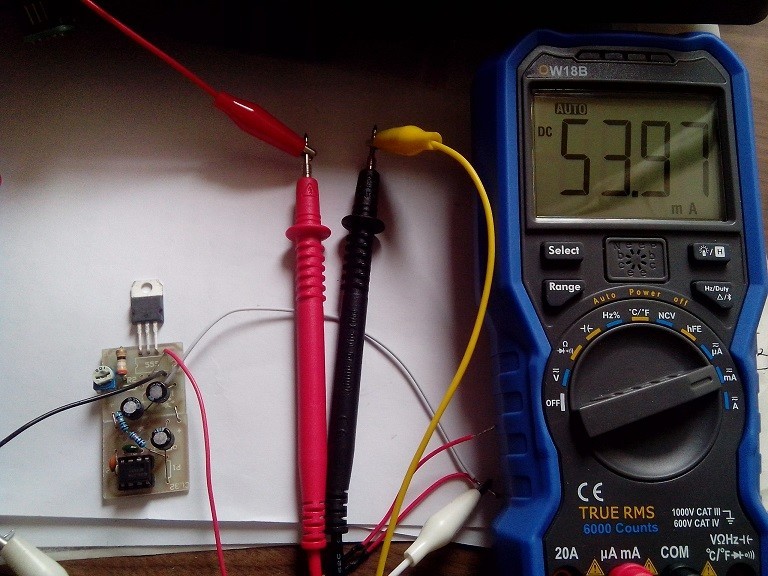

这个感觉是输入电流

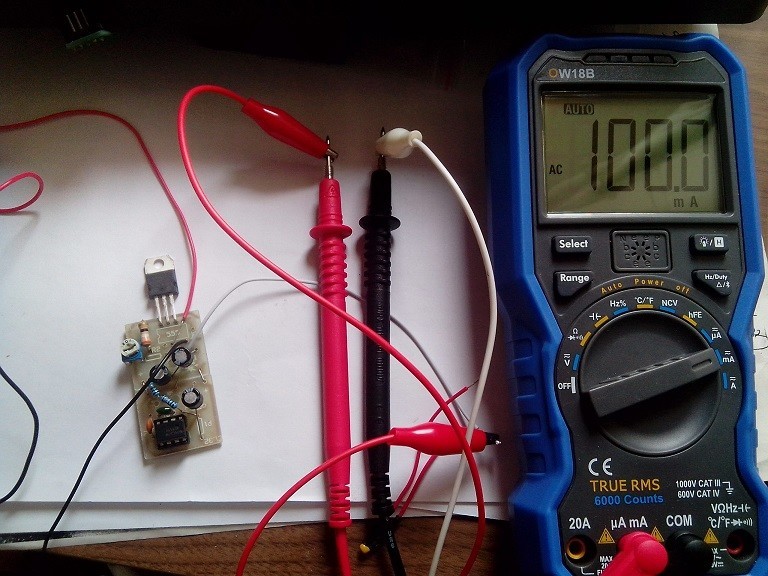

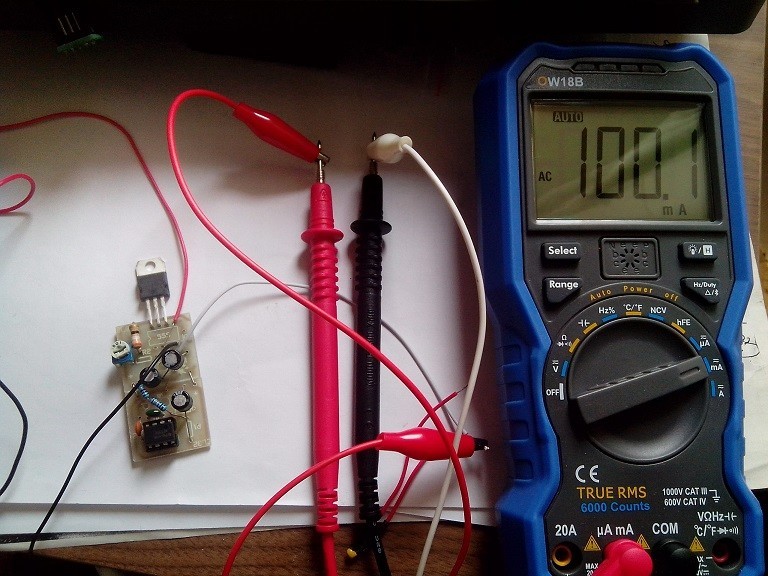

输出电流，交流

稍有波动

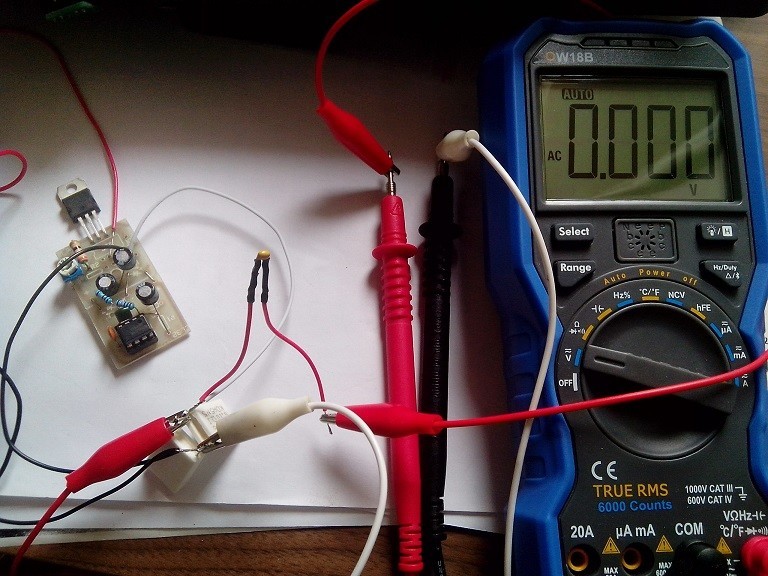

测下小电阻，看看成功与否

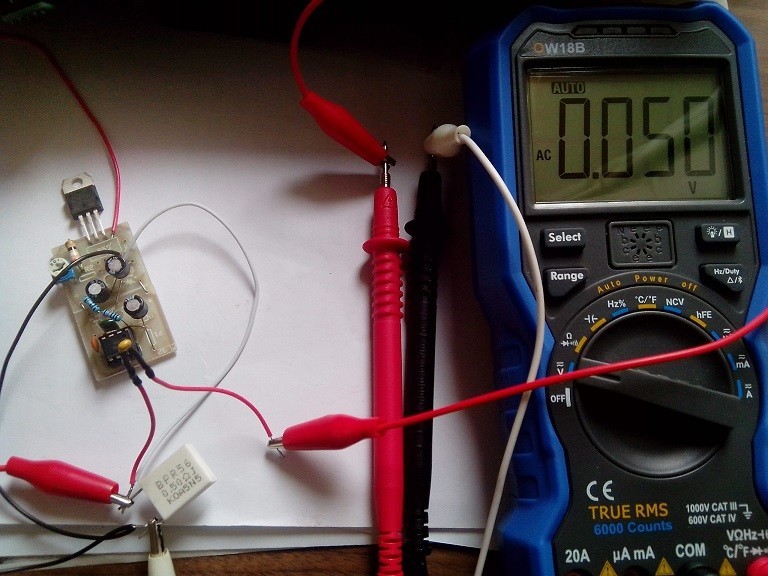

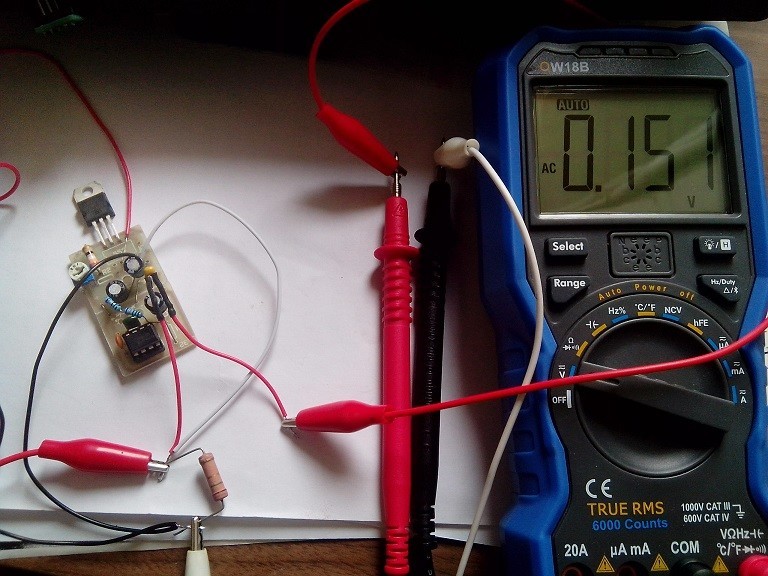

这是1.5欧的电阻

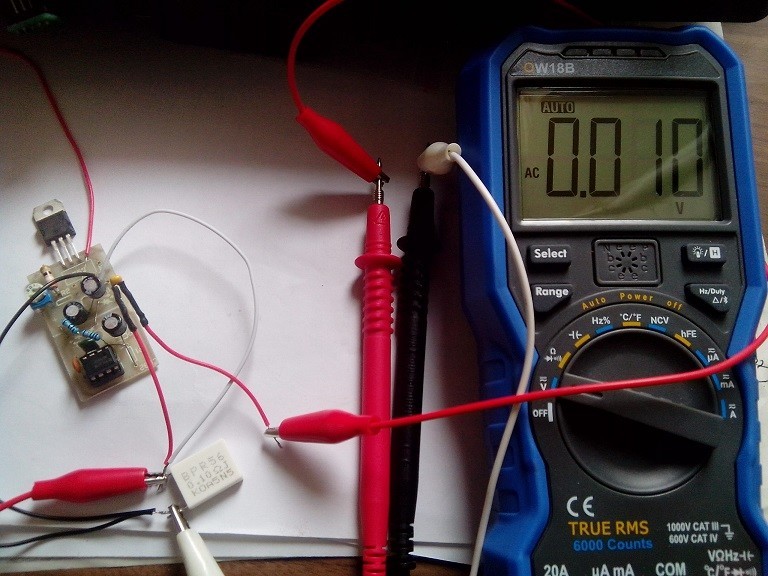

0.1欧姆的

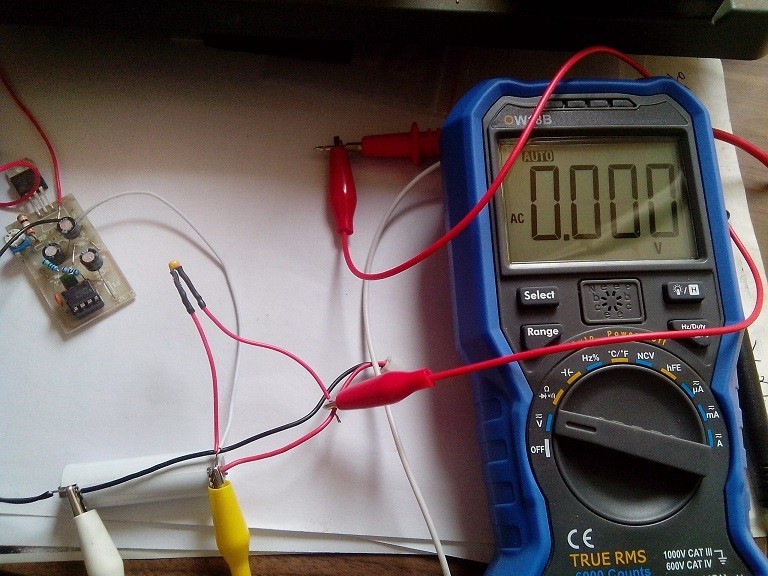

两个0.1欧姆并联，测不出，什么原因，表的问题

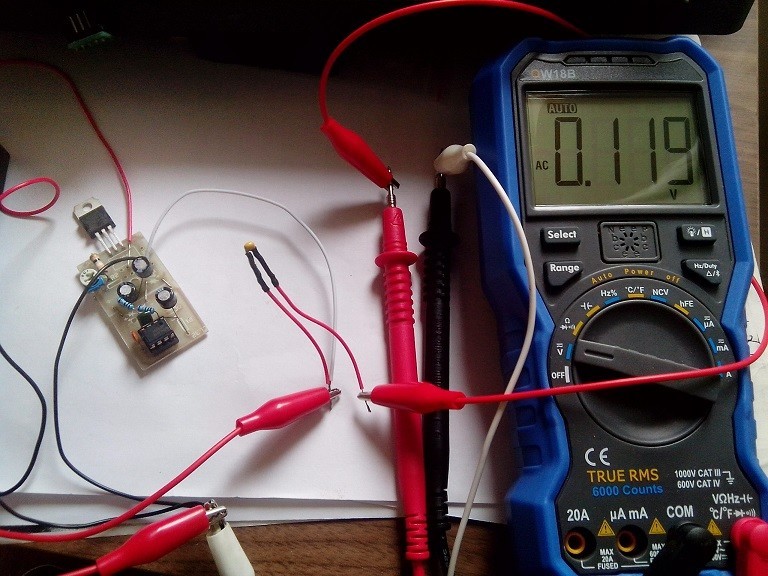

这个是导线夹子电阻，很大

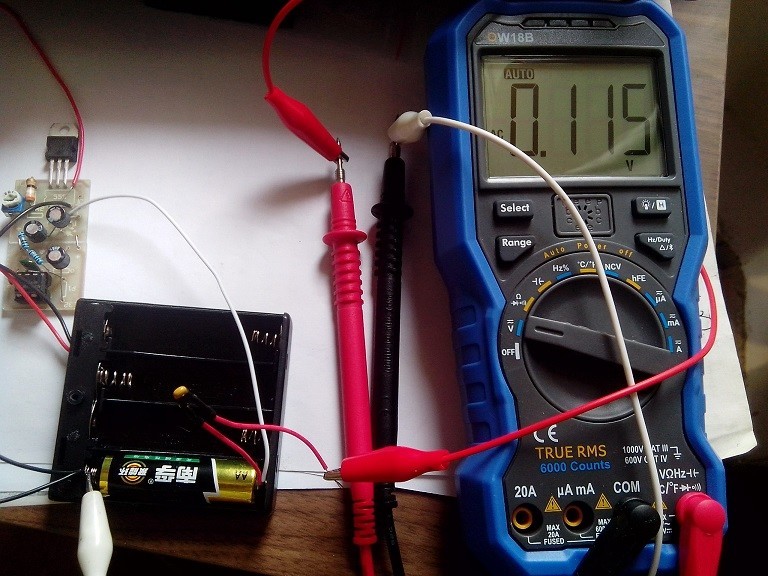

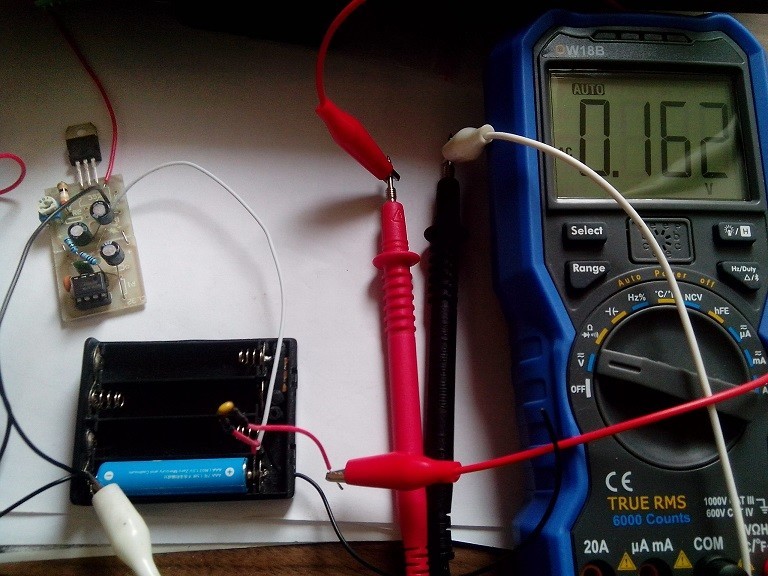

电池内阻，1.6欧姆

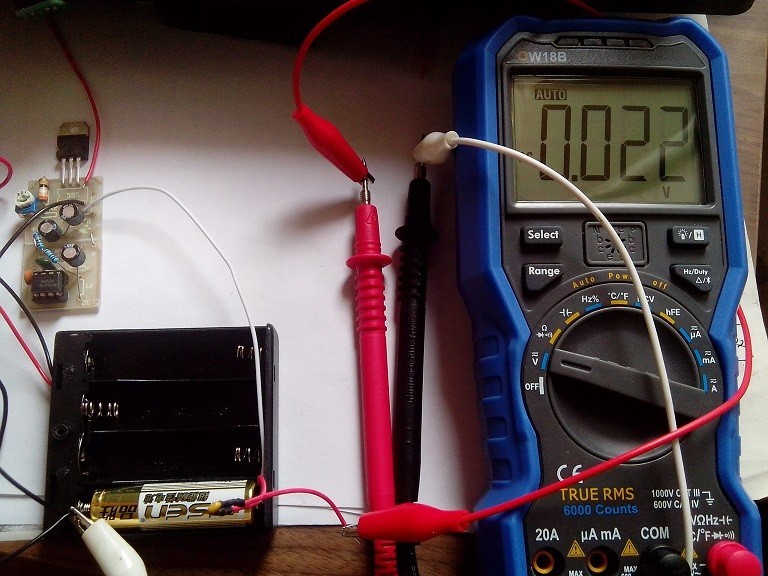

这个小些，0.2欧姆

这个大，1.1欧姆

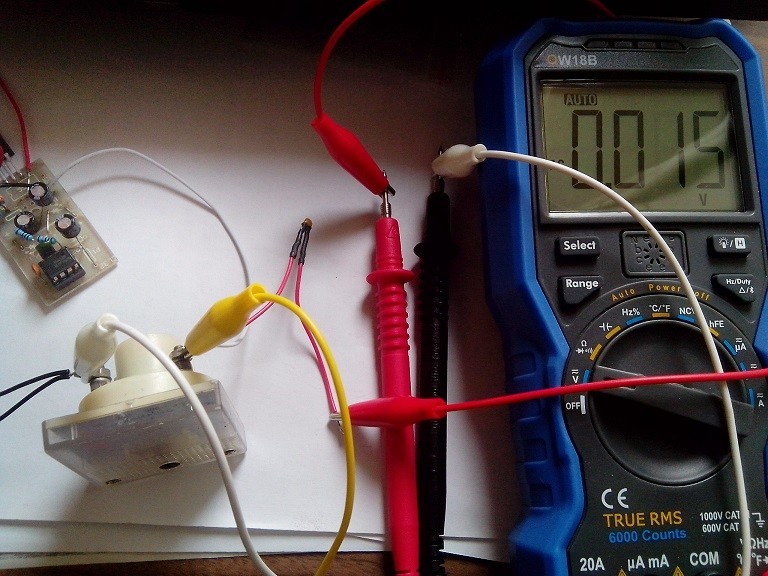

电流表内阻，0.15欧姆

镍铬电池内阻，很小，小于0。1欧姆，故此测不出来

散淡021 · 2019-5-14 09:51:51

本帖最后由散淡021 于 2019-5-14 09:55 编辑

输出AC100mA + 玩具表————估测阻抗（电桥的精髓）的利器

楼主不发图纸人家会误解你是来炫耀的

这个估测电池到是无所谓，估测ESR等等更实用。当然有手持电桥的就无视了

人艰不拆 · 2019-5-14 10:27:18

散淡021 发表于 2019-5-14 09:51
输出AC100mA + 玩具表————估测阻抗（电桥的精髓）的利器

楼主不发图纸人家会误解你是来炫耀的

哈哈，这个图纸是很早就有的，也不是我发明的，了解的都知道，将在2中发布，先留个悬念，和论坛大佬学的

jy1111 · 2019-5-14 11:12:42

搞个电桥很简单的事。

喜欢就好 · 2020-10-23 20:57:44

进来学习学习，谢谢分享
